Toyota RAV4 XA10 (1994-2000) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota RAV4 XA10 (1994–2000), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Toyota RAV4 XA10 (1994-1996) – Schéma de la boîte à fusibles
Année de production : 1994, 1995, 1996.
Le fusible de l’allume-cigare (prise de courant) de la Toyota ProAce (2016-2017) est le fusible F32 dans la boîte à fusibles.

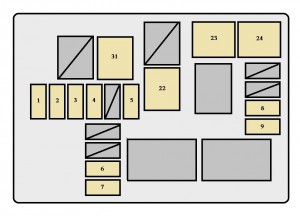

Compartiment moteur

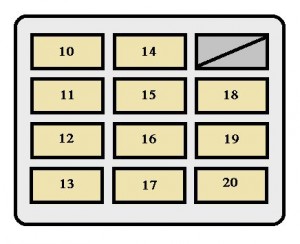

Tableau de bord
Panneau latéral de protection des passagers
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | AM2 | 20 | Injection de carburant multipoint ;
Injection de carburant multipoint séquentielle ; Système de charge. |
| 2 | DOME | 15 | Éclairage personnel ;
Témoin d’ouverture de porte ; Horloge. |
| 3 | EFI | 15 | Injection de carburant multipoint ;
Injection de carburant multipoint séquentielle. |
| 4 | HAZ-HORN | 15 | Feux de détresse ;
Klaxon. |
| 5 | ALT-S | 5 | Système de charge |
| 6 | SPARE | 15 | Fusible de rechange |
| 7 | SPARE | 7,5 | Fusible de rechange |
| 8 | H-LP (LH) | 15 | Phare gauche |
| 9 | H-LP (RH) | 15 | Phare droit |
| 10 | TAIL | 10 | Feux arrière ;
Feux de stationnement ; Éclairage de la plaque d’immatriculation ; Éclairage intérieur. |
| 11 | INDICATEUR | 10 | Indicateurs et jauges ;
Indicateurs de rappel d’entretien (sauf les avertissements de décharge et de porte ouverte) ; Feux de recul ; Système de climatisation ; Vitres électriques ; Dégivreur de lunette arrière ; Blocage de différentiel central ; Transmission automatique à commande électronique. |
| 12 | JAUGE | 7,5 | Allumer les feux de signalisation |
| 13 | CIG & RAD | 15 | Allume-cigare ;
Horloge ; Système audio de voiture ; Rétroviseurs électriques. |
| 14 | DEF-I / UP | 7,5 | Injection de carburant multipoint ;
Injection de carburant multipoint séquentielle. |
| 15 | IGN | 7,5 | Injection de carburant multipoint ;
Injection de carburant multipoint séquentielle ; Témoin de décharge. |
| 16 | ECU-IG | 7,5 | Système de freinage antiblocage ;
Transmission automatique à commande électronique. |
| 17 | WIPER | 20 | Essuie-glaces et lave-glace avant ;
Essuie-glace et lave-glace arrière. |
| 18 | SRS | 7,5 | Système d’airbag SRS |
| 19 | OBD | 7,5 | Système de diagnostic embarqué |
| 20 | STOP | 10 | Feux stop |
| 21 | A / C | 7,5 | Système de climatisation |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 22 | PRINCIPAL n° 1 | 30 | Système de démarrage ;
Phares. |
| 23 | VENTILATEUR RDI | 30 | Ventilateur de refroidissement électrique |
| 24 | VENTILATEUR CDS | 30 | Ventilateur de refroidissement électrique |
| 25 | ALIMENTATION | 30 | Vitres électriques ;
Système de verrouillage électrique des portes |
| 26 | DEF | 30 | Dégivreur de lunette arrière |
| 27 | AM 1 | 40 | Fusibles « CIG & RAD », « ESSUIE-GLACE »,
« JAUGE », « ECU-IG », « COMPÉTITION », « ARRIÈRE », « PANNEAUX ». |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 28 | PRINCIPAL | 80 | Fusibles « AM 2 », « HAZ-HORN »,
« EFI », « DOME », « RADIO » et « ALT-S » |
| 29 | ALT | 100 | Feux arrière ;
Fusibles « ABS », « RADIO », « HTR », « AM 1 », « POWER », « STOP » et « DEF ». |
| 30 | HTR | 50 | Système de climatisation |
| 31 | ABS | 60 | Système de freinage antiblocage |
Toyota RAV4 XA10 (1997) – Schéma de la boîte à fusibles
Année de production : 1997.
Le fusible de l’allume-cigare (prise de courant) de la Toyota RAV4 XA10 (1997) est le fusible 18 dans la boîte à fusibles du tableau de bord.

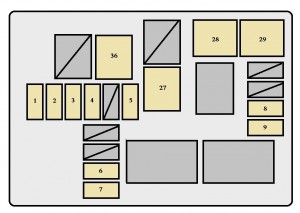

Compartiment moteur
Compartiment moteur

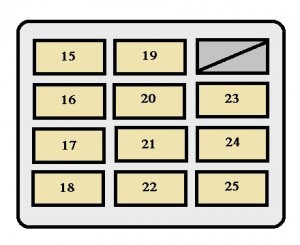

Tableau de bord
Panneau de protection latéral pour les passagers
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | AM2 | 20 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de charge. |
| 2 | DOME | 15 | Éclairage personnel ;
Témoin d’ouverture de porte ; Horloge. |
| 3 | EFI | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 4 | HAZ-HORN | 15 | Feux de détresse ;
Klaxon. |
| 5 | ALT-S | 5 | Système de charge |
| 6 | SPARE | 15 | Fusible de rechange |
| 7 | SPARE | 7,5 | Fusible de rechange |
| 8 | H-LP (LH) | 15 | Phare gauche |
| 9 | H-LP (RH) | 15 | Phare droit |
| 10 | DRL | 7,5 | Système de feux de jour |
| 11 | H-LP LH-L | 10 | Phare gauche (feu de route) |
| 12 | H-LP RH-L | 10 | Phare droit (feu de route) |
| 13 | H-LP LH-H | 10 | Phare gauche (feu de route) |
| 14 | H-LP RH-H | 10 | Phare droit (feu de route) |
| 15 | TAIL | 10 | Feux arrière ;
Feux de stationnement ; Éclairage de la plaque d’immatriculation ; Éclairage intérieur. |
| 16 | GAUGE | 10 | Indicateurs et jauges ;
Indicateurs de rappel d’entretien (sauf les avertissements de décharge et de porte ouverte) ; Feux de recul ; Système de climatisation ; Vitres électriques ; Dégivreur de lunette arrière ; Verrouillage de différentiel central ; Transmission automatique à commande électronique. |
| 17 | TURN | 7,5 | Active les feux de signalisation |
| 18 | CIG & RAD | 15 | Allume-cigare ;
Horloge ; Système audio de voiture ; Rétroviseurs électriques. |
| 19 | DEF-I / UP | 7,5 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 20 | IGN | 7,5 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Témoin de décharge. |
| 21 | ECU-IG | 7,5 | Système de freinage antiblocage ;
Transmission automatique à commande électronique. |
| 22 | WIPER | 20 | Essuie-glaces et lave-glace avant ;
Essuie-glace et lave-glace arrière. |
| 23 | SRS | 7,5 | Système d’airbag SRS |
| 24 | OBD | 7,5 | Système de diagnostic embarqué |
| 25 | STOP | 10 | Feux de freinage |
| 26 | A / C | 7,5 | Système de climatisation |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 27 | PRINCIPAL n° 1 | 30 | Système de démarrage ;
Phares. |
| 28 | VENTILATEUR RDI | 30 | Ventilateur de refroidissement électrique |
| 29 | VENTILATEUR CDS | 30 | Ventilateur de refroidissement électrique |
| 30 | ALIMENTATION | 30 | Vitres électriques ;
Système de verrouillage électrique des portes. |
| 31 | DEF | 30 | Dégivreur de lunette arrière |
| 32 | AM 1 | 40 | Fusibles « CIG & RAD », « WIPER », « GAUGE »,
« ECU-IG », « TURN », « TAIL », « PANEL ». |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 33 | PRINCIPAL | 80 | Fusibles « AM 2 », « HAZ-HORN », « EFI »,
« DOME », « RADIO », « ALT-S » |
| 34 | ALT | 100 | Feux arrière ;
Fusibles « ABS », « RADIO », « HTR », « AM 1 », « POWER », « STOP », « DEF ». |
| 35 | HTR | 50 | Système de climatisation |
| 36 | ABS | 60 | Système de freinage antiblocage |
Toyota RAV4 XA10 (1998-1999) – Schéma des fusibles
Année de production : 1998, 1999.
Le fusible de l’allume-cigare (prise de courant) de la Toyota RAV4 XA10 (1998-1999) est le fusible 17 et 23 dans la boîte à fusibles du tableau de bord.

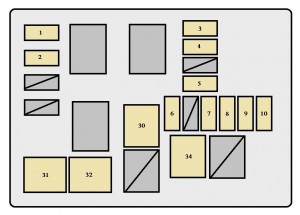

Compartiment moteur
Compartiment moteur

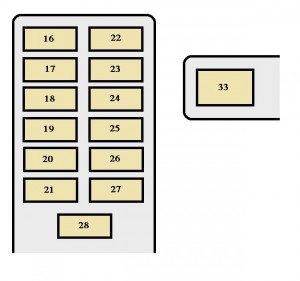

Tableau de bord
Panneau de protection latéral pour les passagers
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | H- LP (RH) | 15 | Phare droit |
| 2 | H- LP (LH) | 15 | Phare gauche |
| 3 | SPARE | 10 | Fusible de rechange |
| 4 | SPARE | 15 | Fusible de rechange |
| 5 | AM2 | 5 | Injection de carburant multipoint ;
Injection de carburant multipoint séquentielle ; Système d’airbag SRS ; Prétensionneurs de ceinture de sécurité ; Système de démarrage ; Témoin de décharge. |
| 6 | ALT- S | 5 | Système de charge |
| 7 | HAZ | 10 | Feux de détresse |
| 8 | EFI | 20 | Injection de carburant multipoint ;
Injection de carburant multipoint séquentielle. |
| 15 | |||
| 9 | DOME | 15 | Éclairage intérieur ;
Éclairage personnel ; Horloge ; Système de feux de jour ; Indicateurs et jauges ; Système audio de voiture. |
| 10 | IGN | 20 | Système de charge |
| 11 | H- LP RH- H | 10 | Phare droit (feu de croisement) |
| 12 | H- LP LH- H | 10 | Phare gauche (feu de croisement) |
| 13 | H- LP RH- L | 10 | Phare droit (feu de route) |
| 14 | H- LP LH- L | 10 | Phare gauche (feu de route) |
| 15 | SEAT- HTR | 10 | Circuit manquant |
| 16 | PWR OUTLET | 15 | Prise de courant |
| 17 | CIG | 15 | Allume-cigare ;
Horloge ; Système audio de voiture ; Rétroviseurs électriques ; Transmission automatique électronique. |
| 18 | SRS- ACC | 10 | Système d’airbag SRS ;
Prétensionneurs de ceinture de sécurité. |
| 19 | WIPER | 20 | Essuie-glaces et lave-glace avant ;
Essuie-glace et lave-glace arrière. |
| 20 | ECU-IG | 10 | Transmission automatique électronique ;
Dégivreur de lunette arrière ; Verrouillage de différentiel central ; Toit ouvrant électrique ; Injection de carburant multipoint ; Injection de carburant multipoint séquentielle ; Ventilateur de refroidissement électrique ; Système de freinage antiblocage ; Régulateur de vitesse. |
| 21 | TURN & GAUGE | 10 | Clignotants ;
Indicateurs et jauges ; Feux de recul ; Indicateurs d’entretien ; Système de climatisation ; Système de feux de jour. |
| 22 | STOP | 10 | Feux de freinage ;
Feu stop surélevé ; Transmission automatique électronique ; Système de freinage antiblocage. |
| 23 | TAIL | 15 | Indicateurs et jauges ;
Feux de détresse ; Allume-cigare ; Verrouillage de différentiel central ; Horloge ; Dégivreur de lunette arrière ; Système de climatisation ; Transmission automatique électronique ; Système audio de voiture ; Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de stationnement ; Commande d’éclairage du tableau de bord ; Feux de position latéraux. |
| 24 | OBD | 10 | Système de diagnostic embarqué |
| 25 | SRS- B | 10 | Témoin d’avertissement d’airbag SRS |
| 26 | HORN | 10 | Klaxon |
| 27 | DEFOG | 20 | Dégivreur de lunette arrière |
| 28 | AM1 | 10 | Fusibles « CIG », « PWR OUTLET », « SRS-ACC »,
« WIPER », « ECU-IG », « TURN & GAUGE ». |
| 29 | A / C | 10 | Système de climatisation |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 30 | PRINCIPAL n° 1 | 30 | Système de démarrage,
Fusibles « HLP (RH) », « H- LP (LH) », « H- LP RH- H », « H- LP LH- H », « H- LP RH- L » et « H- LP LH-L ». |
| 31 | VENTILATEUR RDI | 30 | Ventilateur de refroidissement électrique |
| 32 | VENTILATEUR CDS | 30 | Ventilateur de refroidissement électrique |
| 33 | PWR | 30 | Verrouillage électrique des portes ;
Toit ouvrant électrique ; Vitres électriques. |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 34 | ABS | 50 | Système de freinage antiblocage |
| 35 | PRINCIPAL | 80 | Fusibles « IGN », « HAZ », « DOME »,
« ALT-S », « MAIN n° 1 », « AM2 », « EFI ». |
| 36 | ALT | 100 | Fusibles « HTR », « ABS », « RDI FAN »,
« CDS FAN », « CIG », « SRS-ACC », « WIPER », « ECU-IG », « TURN & GAUGE », « DEFOG », « TAIL », « STOP », « HORN », « OBD », « SRS-B », « PWR OUTLET », « PWR » et « AM1 ». |
| 37 | HTR | 50 | Climatisation ;
Fusible « A / C ». |
Toyota RAV4 XA10 (2000) – Schéma des fusibles
Année de production : 2000.
Le fusible de l’allume-cigare (prise de courant) de la Toyota RAV4 XA10 (2000) est le fusible 16 et 22 dans la boîte à fusibles du tableau de bord.

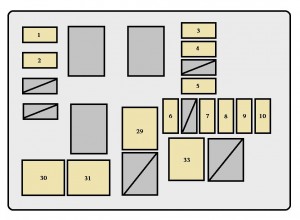

Compartiment moteur (sans système de feux de jour)

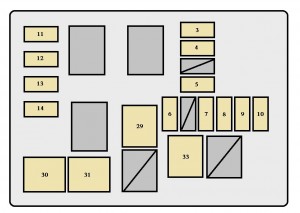

Compartiment moteur (avec système de feux de jour)
Compartiment moteur

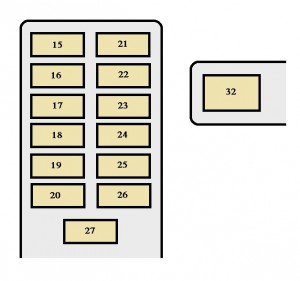

Tableau de bord
Panneau latéral pour les passagers
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | H- LP (RH) | 15 | Phare droit |
| 2 | H- LP (LH) | 15 | Phare gauche |
| 3 | SPARE | 10 | Fusible de rechange |
| 4 | SPARE | 15 | Fusible de rechange |
| 5 | AM2 | 5 | Injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système d’airbag SRS ; Prétensionneurs de ceinture de sécurité ; Système de démarrage ; Témoin de décharge. |
| 6 | ALT- S | 5 | Système de charge |
| 7 | HAZ | 10 | Feux de détresse |
| 8 | EFI | 20 | Injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 9 | DOME | 15 | Éclairage intérieur ;
Éclairage personnel ; Horloge ; Système de feux de jour ; Indicateurs et jauges ; Système audio de voiture. |
| 10 | IGN | 20 | Système de charge |
| 11 | H- LP RH- H | 10 | Phare droit (feu de route) |
| 12 | H- LP LH- H | 10 | Phare gauche (feu de route) |
| 13 | H- LP RH- L | 10 | Phare droit (feu de croisement) |
| 14 | H- LP LH- L | 10 | Phare gauche (feu de croisement) |
| 15 | PWR OUTLET | 10 | Prise de courant |
| 16 | CIG | 15 | Allume-cigare ;
Horloge ; Système audio de voiture ; Rétroviseurs électriques ; Transmission automatique à commande électronique. |
| 17 | SRS- ACC | 10 | Système d’airbag SRS ;
Prétensionneurs de ceinture de sécurité. |
| 18 | WIPER | 20 | Essuie-glaces et lave-glace avant ;
Essuie-glace et lave-glace arrière. |
| 19 | ECU-IG | 10 | Transmission automatique à commande électronique ;
Dégivreur de lunette arrière ; Blocage de différentiel central ; Toit ouvrant électrique ; Injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Ventilateur de refroidissement électrique ; Système de freinage antiblocage ; Régulateur de vitesse. |
| 20 | TURN & GAUGE | 10 | Clignotants ;
Indicateurs et jauges ; Feux de recul ; Indicateurs d’entretien ; Système de climatisation ; Système de feux de jour. |
| 21 | STOP | 10 | Feux stop ;
Feu stop surélevé ; Transmission automatique à commande électronique ; Système de freinage antiblocage. |
| 22 | TAIL | 15 | Indicateurs et jauges ;
Feux de détresse ; Allume-cigare ; Blocage de différentiel central ; Horloge ; Dégivreur de lunette arrière ; Système de climatisation ; Transmission automatique à commande électronique ; Système audio de voiture ; Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de stationnement ; Contrôle de l’éclairage du tableau de bord ; Feux de position latéraux. |
| 23 | OBD | 10 | Système de diagnostic embarqué |
| 24 | SRS- B | 10 | Témoin d’avertissement d’airbag SRS |
| 25 | HORN | 10 | Klaxon |
| 27 | AM1 | 10 | Fusibles « CIG », « PWR OUTLET », « SRS-ACC »,
« WIPER », « ECU-IG » et « TURN & GAUGE ». |
| 28 | A / C | 10 | Système de climatisation |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 29 | PRINCIPAL n° 1 | 30 | Système de démarrage ;
Fusibles « HLP (RH) », « H- LP (LH) », « H- LP RH- H », « H- LP LH- H », « H- LP RH- L » et « H- LP LH-L ». |
| 30 | VENTILATEUR CDS | 30 | Ventilateur de refroidissement électrique |
| 31 | VENTILATEUR RDI | 30 | Ventilateur de refroidissement électrique |
| 32 | PWR | 30 | Verrouillage électrique des portes ;
Toit ouvrant électrique ; Vitres électriques. |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 33 | ABS | 50 | Système de freinage antiblocage |
| 34 | PRINCIPAL | 80 | Fusibles « IGN », « HAZ », « DOME »,
« ALT-S », « MAIN n° 1 », « AM2 », « EFI ». |
| 35 | ALT | 100 | Fusibles « HTR », « ABS », « RDI FAN »,
« CDS FAN », « CIG », « SRS-ACC », « WIPER », « ECU-IG », « TURN & GAUGE », « DEFOG », « TAIL », « STOP », « HORN », « OBD », « SRS-B », « PWR OUTLET », « PWR » et « AM1 ». |
| 36 | HTR | 50 | Climatisation ;
Fusible « A / C ». |
À propos de la Toyota RAV4 XA10 (1994-2000)
La Toyota RAV4 XA10, produite de 1994 à 2000, fut le premier modèle de la populaire série de SUV compacts de Toyota. Ce modèle était réputé pour sa fiabilité et sa polyvalence, ce qui le rendait idéal pour la conduite en ville comme en tout-terrain. La RAV4 XA10 offrait diverses options de motorisation, y compris un moteur essence de 2,0 litres développant environ 120 chevaux. Le véhicule était disponible en traction avant ou en quatre roues motrices, ce qui augmentait ses capacités dans diverses conditions de conduite. L’intérieur était spacieux et pratique, avec la possibilité de rabattre les sièges arrière pour augmenter l’espace de chargement.
Schéma de la boîte à fusibles de la Toyota RAV4 XA10
Cette page présente le schéma de la boîte à fusibles pour le modèle Toyota RAV4 XA10, essentiel pour l’entretien correct du système électrique du véhicule. Les emplacements typiques de la boîte à fusibles pour ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement sous le tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître son contenu et de l’entretenir correctement.
