Toyota RAV4 XA20 et CA20 (2001-2005) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota RAV4 XA20 et CA20 (2001–2005), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Toyota RAV4 XA20 et CA20 – schéma de la boîte à fusibles
Année de production : 2001, 2002, 2003, 2004, 2005.
Les fusibles de l’allume-cigare (prises de courant) de la Toyota RAV4 sont le fusible n° 2 « CIG » (allume-cigare) et le n° 3 « POWER OUTLET » (prises de courant) dans la boîte à fusibles du tableau de bord.

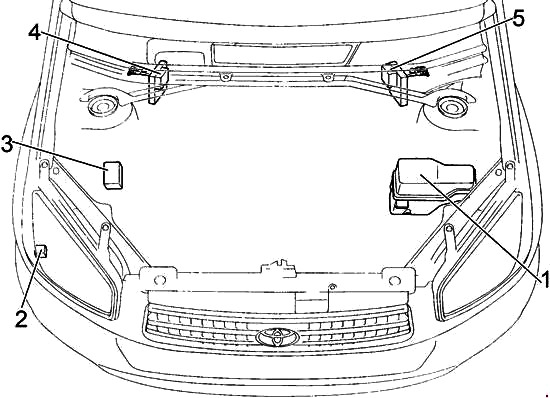

Compartiment moteur
Emplacement
Description
- Boîte à fusibles et relais
- Relais d’essuie-glace de phare
- Unité de commande ABS
- LHD : boîte à fusibles d’alimentation
- RHD : boîte à fusibles d’alimentation

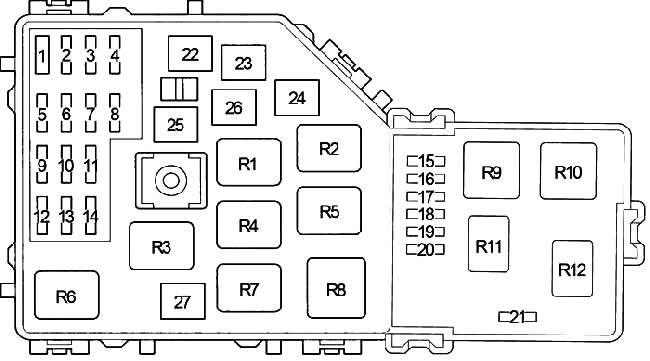

Boîte à fusibles et relais
Sous le capot, la boîte à fusibles et relais principale est située sur le côté gauche.
Description
| 1 | Démarrage |
| 2 | 5A – Système de charge |
| 3 | 20A – Capteur de rapport air-carburant |
| 30A – Système audio | |
| 4 | 20A – Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Capteur de température d’huile de transmission automatique ; Fusibles : « EFI2 », « EFI3 ». |
| 5 | 30A – Fusibles : « RADIO », « DOME » |
| 6 | 10A – Alarme |
| 7 | 5A – Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| 8 | 30A – ABS ;
VSC ; TRC ; Assistance au freinage. |
| 9 | 10A – Éclairage personnel ;
Horloge ; Éclairage intérieur ; Climatisation ; Système de télécommande sans fil ; Indicateur de feux de route ; Tableau de bord. |
| 10 | 30A – Fusibles : 18 et 19 |
| 11 | 10A – Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système de contrôle des émissions. |
| 12 | 15A – Système audio |
| 13 | 5A – Climatisation |
| 14 | 15A – Système de démarrage ;
Système d’injection multipoint ; Système d’injection multipoint séquentiel. |
| 15 | – |
| 16 | – |
| 17 | 10A – Système de commande électronique du papillon des gaz |
| 18 | 10A – Phare droit |
| 19 | 10A – Phare gauche |
| 20 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| 21 | Système de démarrage |
| 22 | 30A – Indicateur de décharge de batterie ;
Système d’injection multipoint ; Système d’injection multipoint séquentiel ; Système de démarrage ; Airbag ; Fusible : « IG2 ». |
| 23 | 40A – Climatisation et chauffage |
| 24 | 30A – Lave-phares |
| 30A – Chauffage de carburant | |
| 25 | 30A – Ventilateur de refroidissement |
| 26 | 40A – ABS |
| 50A – ABS | |
| 27 | 30A – Ventilateur de refroidissement |
| R1 | Unité de commande moteur |
| R2 | Ventilateur de refroidissement |
| R3 | Allumage |
| R4 | Ventilateur de refroidissement |
| R5 | Capteur de rapport carburant-air |
| R6 | Ventilateur de refroidissement |
| R7 | Pompe à carburant |
| R8 | Chauffage |
| R9 | Démarreur |
| R10 | Feux de jour |
| R11 | Unité de commande moteur |
| R12 | – |
Habitacle
Emplacement
Schéma
LHD
RHD
Fonction
- Boîte à fusibles
- LHD : Relais de feu de position
- Amplificateur de clé transpondeur
- Amplificateur de climatisation
- Unité de commande moteur et transmission (A/T)
Unité de commande moteur (M/T) - Bloc de distribution
- Bloc de distribution
- Airbag central
- Unité de commande de verrouillage du levier de vitesses
- Relais de clignotants (alarme)

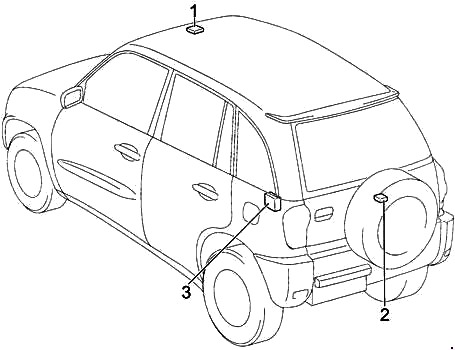

Schéma des éléments supplémentaires
Description
- Relais et unité de commande du toit ouvrant
- Relais d’essuie-glace arrière
- Récepteur de verrouillage centralisé
Boîte à fusibles
Située sous le tableau de bord, sur le côté gauche.
Description
| 1 | 10A – Feux stop ;
Feu stop supplémentaire ; ABS ; Verrouillage du levier de vitesses ; Régulateur de vitesse ; Système d’injection multipoint ; Système d’injection multipoint séquentiel. |
| 2 | 15A – Allume-cigare |
| 3 | 15A – Prise de courant |
| 4 | 10A – Sièges chauffants |
| 5 | 7,5A – Éclairage du tableau de bord ;
Tableau de bord ; Feu antibrouillard avant ; Rétroviseurs chauffants ; Climatisation. |
| 6 | 15A – Feu antibrouillard avant |
| 7 | 10A – Klaxon |
| 8 | 7,5A – Feu de position ;
Éclairage de plaque d’immatriculation ; Éclairage du tableau de bord. |
| 9 | 15A – Fusibles 8 |
| 10 | 7,5A – Système audio, verrouillage du levier de vitesses ;
Horloge ; Rétroviseurs électriques. |
| 11 | 20A – Dégivrage de la lunette arrière |
| 12 | Feux arrière ;
Ventilateur de refroidissement ; Climatisation ; Indicateurs de transmission automatique ; Système de charge. |
| 13 | 7,5A – Port de diagnostic |
| 14 | 10A – Indicateur de décharge de batterie ;
Système d’injection multipoint ; Système d’injection multipoint séquentiel ; Système de démarrage ; Airbag ; Tableau de bord. |
| 15 | 20A – Verrouillage centralisé |
| 16 | 10A – Rétroviseurs chauffants |
| 17 | 15A – Essuie-glace et lave-glace arrière |
| 18 | 25A – Essuie-glace et lave-glace avant |
| 19 | 10A – Alarme ;
Tableau de bord ; ABS ; Airbag ; Verrouillage du sélecteur de vitesses ; Régulateur de vitesse ; VSC ; TRC. |
| 20 | 30A – Toit ouvrant ;
Commande de vitres. |
| 21 | 40A AM1 – Prises de dégivrage de la lunette arrière ;
Fusibles : 10, 2, 19, 17, 18. |

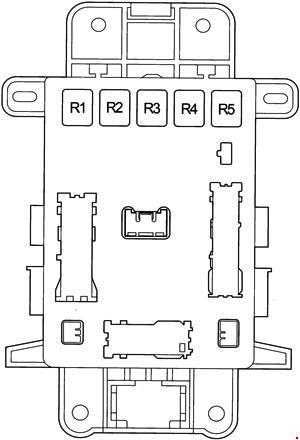

Relais
Description
| R1 | Klaxon |
| R2 | Feu antibrouillard arrière |
| R3 | Lunette arrière chauffante |
| R4 | Prises de courant |
| R5 | Vitres électriques ;
Toit ouvrant. |
