Saab 9-5 (1997-2012) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Saab 9-5 1997-2012, des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Saab 9-5 (1997 – 2004) – schéma de la boîte à fusibles
Années de production : 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) dans le Saab 9-5 (1997-2004) est le fusible 34 du panneau de fusibles.

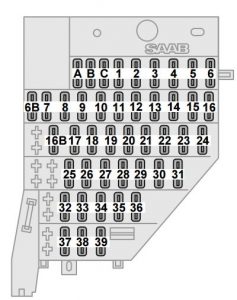

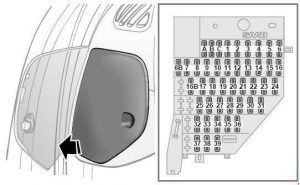

Panneau de fusibles dans le tableau de bord
| Numéro | Ampérage [A] | Description |
| A | 30 | Éclairage de remorque |
| B | 10 | Transmission automatique |
| C | 7.5 | Rétroviseurs électriques ; DICE : réglage manuel de la longueur du câblage. |
| 1 | 15 | Feux de freinage |
| 2 | 15 | Feux de recul |
| 3 | 10 | Feux de stationnement, gauche |
| 4 | 10 | Feux de stationnement, droite |
| 5 | 7.5 | DICE/TWICE |
| 6 | 30 | Vitres électriques, droite ; Alimentation de la remorque. |
| 6B | 7.5 | Feux de freinage, remorque |
| 7 | 10 | Injecteurs moteur |
| 8 | 15 | Éclairage du coffre ; Verrouillage centralisé du coffre ;
Éclairage des portes, Pompe de circulation ; Aide au stationnement ; SID. |
| 9 | 15 | Système audio ; Changeur de CD. |
| 10 | 15 | Chauffage, siège arrière ; Toit ouvrant ;
Récepteur de télécommande. |
| 11 | 30 | Siège passager à réglage électrique |
| 12 | 7.5 | Transmission automatique |
| 13 | 20 | Système audio, amplificateur |
| 14 | 30 | Système d’allumage, moteur |
| 15 | 20 | Pompe à carburant |
| 16 | 20 | DICE (clignotants) |
| 16B | – | – |
| 17 | 20 | Système de gestion moteur ; Instrument principal ;
DICE/TWICE |
| 18 | 40 | Chauffage des rétroviseurs ; Chauffage de la lunette arrière. |
| 19 | 10 | OnStar ; Télématique. |
| 20 | 15 | ACC ; Éclairage intérieur ;
Feu de brouillard arrière ; Phare principal. |
| 21 | 10 | Système audio ; Rétroviseur ;
Capteur d’angle de charge (véhicules au xénon) ; Navigation (accessoire) ; Régulateur de vitesse |
| 22 | 40 | Ventilateur intérieur |
| 23 | 15 | Verrouillage centralisé ; Navigation (accessoire) ;
Mémoire du rétroviseur |
| 24 | 40 | Pompe à air (uniquement 3.0t V6) |
| 25 | 30 | Siège conducteur à réglage électrique ; Réservoir de carburant |
| 26 | 7.5 | Mémoire du siège conducteur ; Mémoire des rétroviseurs ;
Toit ouvrant ; Aide au stationnement ; Rappel de ceinture de sécurité |
| 27 | 10 | Système de gestion moteur ; SID ;
Instrument principal. |
| 28 | 7.5 | Airbag |
| 29 | 7.5 | ABS/TCS/ESP |
| 30 | Démarreur | |
| 31 | Régulateur de vitesse ; Valve de pompe à eau ;
Feux de brouillard – avant ; Capteur de pluie. |
|
| 32 | 15 | Sièges avant ventilés |
| 33 | 7.5 | Interrupteur de clignotant |
| 34 | 30 | Allume-cigare (avant/arrière) |
| 35 | 15 | Feu de jour |
| 36 | 30 | Vitres électriques, gauche |
| 37 | 30 | Essuie-glaces avant |
| 38 | 30 | Chauffage électrique, sièges avant |
| 39 | 20 | Relais électromagnétique Limp-home (transmission automatique) ;
OnStar ; Télématique |
| Numéro | Description |
| A | – |
| B | Chauffage électrique du siège arrière |
| C1 | – |
| C2 | – |
| D | – |
| E | Relais principal (système de gestion moteur). |
| F | Ouverture du réservoir de carburant |
| G | Pompe à carburant |
| H | Interrupteur d’allumage |
| I | Chauffage de la lunette arrière/des rétroviseurs |
| J | – |
| K | Relais du démarreur |
| L1 | Fonction Limp-home |
| L2 | Coffre |

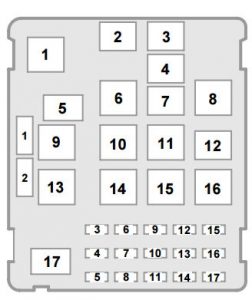

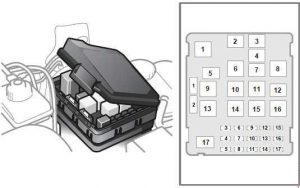

Panneau de fusibles sous le capot
| N° | Ampérage [A] | Description |
| 1 | 40 | Ventilateur de radiateur, haute vitesse |
| 2 | 60 | ABS/TCS/ESP |
| 3 | – | – |
| 4 | 7.5 | Capteur d’angle de charge (véhicules avec phares au xénon) |
| 5 | 15 | Chauffage |
| 6 | 10 | Climatisation ; Sirène d’alarme. |
| 7 | 15 | Test des ampoules |
| 8 | – | – |
| 9 | 20 | Lave-phares |
| 10 | 15 | Feux de route, gauche |
| 11 | 15 | Feux de croisement, gauche |
| 12 | 15 | Feux de route, droite |
| 13 | 15 | Feux de croisement, droite |
| 14 | 30 | Ventilateur de radiateur, haute vitesse |
| 15 | 15 | Feux de brouillard (spoiler avant) |
| 16 | 30 | Essuie-glace, arrière |
| 17 | 15 | Klaxon |
| 18 | – | – |
| Relais | ||
| 1 | Test d’ampoule ; Phare principal ;
Feu de route. |
|
| 2 | Lave-phares | |
| 3 | Feux de brouillard avant | |
| 4 | Essuie-glace, arrière (9-5 Wagon) | |
| 5 | – | |
| 6 | – | |
| 7 | Capteur de pluie | |
| 8 | Ventilateur de radiateur, basse vitesse | |
| 9 | Ventilateur de radiateur, haute vitesse | |
| 10 | Compresseur de climatisation | |
| 11 | Ventilateur de radiateur, haute vitesse,
ventilateur droit |
|
| 12 | Klaxon | |
| 13 | Phares additionnels (accessoire) | |
| 14 | Feux de route | |
| 15 | Feux de croisement | |
| 16 | – | |
| 17 | Essuie-glaces avant | |
Saab 9-5 (2005) – schéma de la boîte à fusibles
Année de production : 2005.
Le fusible de l’allume-cigare (prise de courant) dans le Saab 9-5 (2005) est le fusible 34 de la boîte à fusibles.
Panneau de fusibles dans le tableau de bord
| Numéro | Ampères [A] | Description |
| A | 30 | Éclairage de remorque |
| B | 10 | Transmission automatique |
| C | 7,5 | Rétroviseurs électriques ; DICE : réglage manuel de la longueur du bras. |
| 1 | 15 | Feux de freinage ; Verrouillage de la transmission
frein de stationnement (véhicules à transmission automatique). |
| 2 | 15 | Feux de recul |
| 3 | 10 | Feux de position et feux arrière – gauche |
| 4 | 10 | Feux de position et feux arrière – droite |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Vitres électriques – droite ; Charge de la remorque. |
| 6B | 7,5 | Feux de freinage ; Remorque. |
| 7 | 10 | Injecteurs moteur |
| 8 | 15 | Éclairage du coffre ; Verrouillage du coffre ;
Éclairage des portes, Pompe de circulation ; Aide au stationnement ; SID. |
| 9 | 15 | Système audio ; Changeur de CD. |
| 10 | 15 | Chauffage – siège arrière ; Toit ouvrant ;
Récepteur de télécommande. |
| 11 | 30 | Siège passager à réglage électrique. |
| 12 | 7,5 | Transmission automatique |
| 13 | 20 | Système audio ; Amplificateur. |
| 14 | 30 | Allumage, moteur |
| 15 | 20 | Pompe à carburant |
| 16 | 20 | DICE (clignotants) |
| 16B | – | OnStar |
| 17 | 20 | Gestion moteur ; Instrument principal ;
DICE/TWICE. |
| 18 | 40 | Chauffage des rétroviseurs ; Chauffage de la lunette arrière. |
| 19 | 10 | OnStar ; Télématique. |
| 20 | 15 | ACC ; Éclairage intérieur ;
Feu de brouillard arrière ; Clignotants |
| 21 | 10 | Système audio ; Rétroviseur ;
Capteur d’angle de charge ; Navigation ; Régulateur de vitesse. |
| 22 | 40 | Ventilateur intérieur |
| 23 | 15 | Verrouillage centralisé ; Navigation ;
Mémoire des rétroviseurs. |
| 24 | 20 | Interrupteur principal des phares |
| 25 | 30 | Siège conducteur à réglage électrique |
| 26 | 7,5 | Mémoire du siège conducteur ; Mémoire du rétroviseur ;
Toit ouvrant ; Aide au stationnement ; Rappel de ceinture de sécurité ; ACC. |
| 27 | 10 | Gestion moteur ; SID ;
Instrument principal. |
| 28 | 7,5 | Airbag |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Démarreur ; Module de commande de transmission
(véhicules à transmission automatique) |
| 31 | 7,5 | Régulateur de vitesse ; Valve de pompe à eau ;
Feux de brouillard avant ; Capteur de pluie. |
| 32 | – | – |
| 33 | 7,5 | Interrupteur de clignotant |
| 34 | 30 | Prise 12 V. Allume-cigare
(avant et arrière) |
| 35 | 15 | Feux de jour |
| 36 | 30 | Vitres électriques côté gauche |
| 37 | 30 | Essuie-glaces |
| 38 | 30 | Chauffage électrique – sièges avant. |
| 39 | 20 | Électroaimant bloqué |

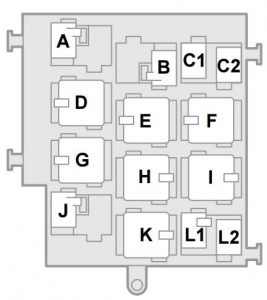

Panneau de relais sous le tableau de bord
| Relais | Description |
| A | – |
| B | Chauffage électrique du siège arrière. |
| C1 | – |
| C2 | – |
| D | – |
| E | Relais principal (système de gestion moteur). |
| F | – |
| G | Pompe à carburant |
| H | Allumage |
| I | Chauffage de la lunette arrière, rétroviseurs latéraux. |
| J | – |
| K | Relais du démarreur |
| L1 | Fonction limp-home |
| L2 | – |
Boîte à fusibles sous le capot
| N° | Ampères [A] | Description |
| 1 | 40 | Ventilateur de radiateur, haute vitesse |
| 2 | 40 | ABS/ESP |
| 3 | 30 | ABS/ESP |
| 4 | 7,5 | Capteur d’angle de charge (véhicules avec phares au xénon). |
| 5 | 15 | Chauffage |
| 6 | 10 | Climatisation ; Sirène d’alarme de voiture. |
| 7 | 15 | Test d’ampoule |
| 8 | – | – |
| 9 | 20 | Lave-phares |
| 10 | 15 | Phare de route gauche |
| 11 | 15 | Phare de croisement gauche |
| 12 | 15 | Phare de route droit |
| 13 | 15 | Phare de croisement droit |
| 14 | 30 | Ventilateur de radiateur, haute vitesse |
| 15 | 15 | Feux de brouillard (spoiler avant) |
| 16 | 30 | Essuie-glace arrière |
| 17 | 15 | Klaxon |
| 18 | – | – |
Relais
| Relais | Description |
| 1 | Test d’ampoule ; Phare principal ;
Feux de route. |
| 2 | Lave-phares |
| 3 | Feux de brouillard avant |
| 4 | Essuie-glace arrière (9-5 SportWagon). |
| 5 | – |
| 6 | – |
| 7 | Capteur de pluie |
| 8 | Ventilateur de radiateur – basse vitesse |
| 9 | Ventilateur de radiateur – haute vitesse |
| 10 | Compresseur de climatisation |
| 11 | Ventilateur de radiateur – haute vitesse, ventilateur droit. |
| 12 | Klaxon |
| 13 | Phares additionnels (accessoire) |
| 14 | Feux de route |
| 15 | Feux de croisement |
| 16 | – |
| 17 | Essuie-glaces |
Saab 9-5 (2006 – 2007) – schéma de la boîte à fusibles
Année de production : 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) dans le Saab 9-5 (2006-2007) est le fusible 34 de la boîte à fusibles.
Panneau de fusibles dans le tableau de bord
| Numéro | Ampères [A] | Description |
| A | 30 | Éclairage de remorque |
| B | 10 | Transmission automatique |
| C | 7,5 | Rétroviseurs électriques ; DICE : réglage manuel de la longueur du bras. |
| 1 | 15 | Feux de freinage ; Verrouillage de la transmission
frein de stationnement (véhicules à transmission automatique). |
| 2) | 15 | Feux de recul |
| 3) | 10 | Feux de position et feux arrière – gauche |
| 4 | 10 | Feux de position et feux arrière – droite |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Vitres électriques – droite ; Charge de la remorque. |
| 6B | 7,5 | Feux de freinage ; Remorque. |
| 7 | 10 | Injecteurs moteur |
| 8 | 15 | Éclairage du coffre ; Verrouillage du coffre ;
Éclairage des portes, Pompe de circulation ; Aide au stationnement ; SID. |
| 9 | 15 | Système audio ; Changeur de CD. |
| 10 | 15 | Chauffage – siège arrière ; Toit ouvrant ;
Récepteur de télécommande. |
| 11 | 30 | Siège passager à réglage électrique. |
| 12 | 7,5 | Transmission automatique |
| 13 | 20 | Système audio ; Amplificateur. |
| 14 | 30 | Allumage, moteur |
| 15 | 20 | Pompe à carburant |
| 16 | 20 | DICE (clignotants) |
| 16B | – | OnStar |
| 17 | 20 | Gestion moteur ; Instrument principal ;
DICE/TWICE. |
| 18 | 40 | Chauffage des rétroviseurs ; Chauffage de la lunette arrière. |
| 19 | 10 | OnStar ; Télématique. |
| 20 | 15 | ACC ; Éclairage intérieur ;
Feu de brouillard arrière ; Clignotants |
| 21 | 10 | Système audio ; Rétroviseur ;
Capteur d’angle de charge ; Navigation ; Régulateur de vitesse. |
| 22 | 40 | Ventilateur intérieur |
| 23 | 15 | Verrouillage centralisé ; Navigation ;
Mémoire des rétroviseurs. |
| 24 | 20 | Interrupteur principal des phares |
| 25 | 30 | Siège conducteur à réglage électrique |
| 26 | 7,5 | Mémoire du siège conducteur ; Mémoire du rétroviseur ;
Toit ouvrant ; Parkovací asistent ; Rappel de ceinture de sécurité ; ACC. |
| 27 | 10 | Gestion moteur ; SID ;
Instrument principal. |
| 28 | 7,5 | Airbag |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Démarreur ; Module de commande de transmission
(véhicules à transmission automatique) |
| 31 | 7,5 | Régulateur de vitesse ; Valve de pompe à eau ;
Feux de brouillard avant ; Capteur de pluie. |
| 32 | – | – |
| 33 | 7,5 | Interrupteur de clignotant |
| 34 | 30 | Prise 12 V. Allume-cigare
(avant et arrière) |
| 35 | 15 | Feux de jour |
| 36 | 30 | Vitres électriques côté gauche |
| 37 | 30 | Essuie-glaces |
| 38 | 30 | Chauffage électrique –sièges avant. |
| 39 | 20 | Électroaimant bloqué |
Panneau de relais sous le tableau de bord
| Relais | Description |
| A | – |
| B | Chauffage électrique du siège arrière. |
| C1 | – |
| C2 | – |
| D | – |
| E | Relais principal (système de gestion moteur). |
| F | – |
| G | Pompe à carburant |
| H | Allumage |
| I | Chauffage de la lunette arrière, rétroviseurs latéraux. |
| J | – |
| K | Relais du démarreur |
| L1 | Fonction limp-home |
| L2 | – |
Boîte à fusibles sous le capot
| N° | Ampères [A] | Description |
| 1 | 40 | Ventilateur de radiateur, haute vitesse |
| 2) | 40 | ABS/ESP |
| 3) | 30 | ABS/ESP |
| 4 | 7,5 | Capteur d’angle de charge (véhicules avec phares au xénon). |
| 5 | 15 | Chauffage |
| 6 | 10 | Climatisation ; Sirène d’alarme de voiture. |
| 7 | 15 | Test d’ampoule |
| 8 | – | – |
| 9 | 20 | Lave-phares |
| 10 | 15 | Phare de route gauche |
| 11 | 15 | Phare de croisement gauche |
| 12 | 15 | Phare de route droit |
| 13 | 15 | Phare de croisement droit |
| 14 | 30 | Ventilateur de radiateur, haute vitesse |
| 15 | 15 | Feux de brouillard (spoiler avant) |
| 16 | 30 | Essuie-glace arrière |
| 17 | 15 | Klaxon |
| 18 | – | – |
Relais
| Relais | Description |
| 1 | Test d’ampoule ; Phare principal ;
Feux de route. |
| 2) | Lave-phares |
| 3) | Feux de brouillard avant |
| 4 | Essuie-glace arrière (9-5 SportWagon). |
| 5 | – |
| 6 | – |
| 7 | Capteur de pluie |
| 8 | Ventilateur de radiateur – basse vitesse |
| 9 | Ventilateur de radiateur – haute vitesse |
| 10 | Compresseur de climatisation |
| 11 | Ventilateur de radiateur – haute vitesse, ventilateur droit. |
| 12 | Klaxon |
| 13 | Phares additionnels (accessoire) |
| 14 | Feux de route |
| 15 | Feux de croisement |
| 16 | – |
| 17 | Essuie-glaces |
Saab 9-5 (2008) – schéma poistky
Rok výroby: 2008.
Le fusible de l’allume-cigare (prise de courant) dans une Saab 9-5 (2008) est le fusible 34 dans la boîte à fusibles.
Panel poistiek v prístrojovej doske
| Nr | Amp [A] | Popis |
| A | 30 | Svetlá prívesu |
| B | 10 | Automatická prevodovka |
| C | 7,5 | Elektrické bočné zrkadlá;DICE: manuálne nastavenie dĺžky ramena |
| 1 | 15 | Brzdové svetlá;Zámok parkovacej brzdy
(auto s automatickou prevodovkou). |
| 2) | 15 | Svetlá cúvania |
| 3) | 10 | Svetlá polohy a zadné svetlá – ľavé |
| 4 | 10 | Svetlá polohy a zadné svetlá – pravé |
| 5 | 7,5 | DICE / TWICE |
| 6 | 30 | Elektrické okná, pravé;Náklad prívesu. |
| 6B | 7,5 | Brzdové svetlá;Príves. |
| 7 | 10 | Injektory motora |
| 8 | 15 | Osvetlenie batožinového priestoru;Zamknutie batožinového priestoru;
Osvetlenie dverí, Čerpadlo cirkulácie; Asistent parkovania; SID. |
| 9 | 15 | Audio systém;CD menič. |
| 10 | 15 | Kúrenie – zadné sedadlo;Otvoriteľná strecha;
Prijímač diaľkového ovládania. |
| 11 | 30 | Elektricky nastaviteľné sedadlo pre cestujúceho |
| 12 | 7,5 | Automatická prevodovka |
| 13 | 20 | Audio systém – zosilňovač |
| 14 | 30 | Zapaľovací systém; Motor |
| 15 | 20 | Čerpadlo paliva |
| 16 | 20 | DICE (smerovky) |
| 16B | – | OnStar |
| 17 | 20 | Systém riadenia motora;Hlavný prístroj;
DICE/TWICE |
| 18 | 40 | Ohrievanie vonkajších zrkadiel;Ohrievanie zadného okna |
| 19 | 10 | OnStar;Telematika. |
| 20 | 15 | ACC;Vnútorné osvetlenie;
Zadné hmlové svetlo; Smerovky s vysokou intenzitou |
| 21 | 10 | Audio systém;Spätné zrkadlo;
Senzor uhla zaťaženia; Navigácia; Tempomat. |
| 22 | 40 | Vnútorný ventilátor |
| 23 | 15 | Centrálne zamykanie;Navigácia;
Pamäť vonkajších zrkadiel. |
| 24 | 20 | Hlavný spínač svetiel |
| 25 | 30 | Elektricky nastaviteľné sedadlo vodiča |
| 26 | 7,5 | Pamäť sedadla vodiča;Pamäť zrkadla;
Otvárateľná strecha; Asistent parkovania; Pripomienka bezpečnostného pásu; ACC. |
| 27 | 10 | Systém riadenia motora;SID;
Hlavný prístroj. |
| 28 | 7,5 | Airbag |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Motorček štartovania;Modul riadenia prevodovky
(auto s automatickou prevodovkou). |
| 31 | 7,5 | Tempomat;Vodná ventil;
Predné hmlové svetlá; Senzor dažďa. |
| 32 | – | – |
| 33 | 7,5 | Spínač smeroviek |
| 34 | 30 | Zásuvka 12 V;Zapaľovač cigariet
(vpredu a vzadu). |
| 35 | 15 | Denné svetlá |
| 36 | 30 | Elektrické okná na ľavej strane |
| 37 | 30 | Stierače |
| 38 | 30 | Elektrické vykurovanie – predné sedadlá |
| 39 | 20 | Zablokovaný elektromagnet |

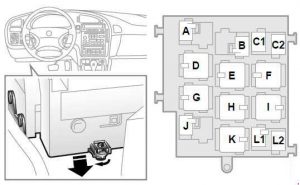

Panel relé pod prístrojovou doskou
| Nr | Popis |
| A | – |
| B | Elektrické vyhrievanie zadného sedadla |
| C1 | – |
| C2 | – |
| D | – |
| E | Hlavné relé (systém riadenia motora) |
| F | – |
| G | Palivové čerpadlo |
| H | Zapaľovanie |
| I | Vyhrievanie zadného okna a bočných zrkadiel. |
| J | – |
| K | Relé štartéra |
| L1 | Funkcia limp-home |
| L2 | Vyhrievanie zadného okna a bočných zrkadiel. |
Schéma poistiek pod kapotou
| Nr | Amp [A] | Popis |
| 1 | 40 | Ventilátor chladiča, vysoká rýchlosť |
| 2) | 40 | ABS/ESP |
| 3) | 30 | ABS/ESP |
| 4 | 7,5 | Senzor uhla zaťaženia (auto s xenónovými svetlami) |
| 5 | 15 | Kúrenie |
| 6 | 10 | Klimatizácia;Siren alarmu auta. |
| 7 | 15 | Test žiarovky |
| 8 | – | – |
| 9 | 20 | Umývanie svetlometov |
| 10 | 15 | Svetlomet diaľkového svetla ľavý |
| 11 | 15 | Svetlomet stretávacieho svetla ľavý |
| 12 | 15 | Svetlomet diaľkového svetla pravý |
| 13 | 15 | Svetlá stretávacieho svetla pravé |
| 14 | 30 | Ventilátor chladiča, vysoká rýchlosť |
| 15 | 15 | Hmlové svetlá (predný spojler) |
| 16 | 20 | Zadný stierač |
| 17 | 15 | Klaksón |
| 18 | – | – |
Relé
| Nr | Popis |
| 1 | Test lampadina;Hlavné svetlo;
Smerovky osvetlené. |
| 2) | Lavalampade fari |
| 3) | Predné hmlové svetlá |
| 4 | Zadný stierač (9-5 SportWagon) |
| 5 | – |
| 6 | – |
| 7 | Senzor dažďa |
| 8 | Ventilátor chladiča, nízka rýchlosť |
| 9 | Ventilátor chladiča, vysoká rýchlosť |
| 10 | Kompresor klimatizácie |
| 11 | Ventilátor chladiča, vysoká rýchlosť, pravý ventilátor. |
| 12 | Klaksón |
| 13 | Prídavné svetlá (príslušenstvo) |
| 14 | Svetlomet s diaľkovými svetlami |
| 15 | Svetlá s tlmenými svetlami |
| 16 | – |
| 17 | Stierače |
Saab 9-5 (2009) – schéma poistky
Rok výroby: 2009.
Le fusible de l’allume-cigare (prise de courant) dans une Saab 9-5 (2009) est le fusible 34 dans la boîte à fusibles.
Panel poistiek v prístrojovej doske
| Nr | Amp [A] | Popis |
| A | 30 | Svetlá prívesu |
| B | 10 | Automatická prevodovka |
| C | 7,5 | Elektrické zrkadlá;DICE: manuálne nastavenie dĺžky ramena. |
| 1 | 15 | Stop svetlá;Zámok parkovacej brzdy
(auto s automatickou prevodovkou). |
| 2) | 15 | Zadné svetlá |
| 3) | 10 | Svetlá polohy a zadné svetlá – ľavé |
| 4 | 10 | Svetlá polohy a zadné svetlá – pravé |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Elektrické okná, pravé;Náklad prívesu. |
| 6B | 7,5 | Stop svetlá – príves |
| 7 | 10 | Injektory motora |
| 8 | 15 | Osvetlenie batožinového priestoru;Zamknutie batožinového priestoru;
Osvetlenie dverí, Čerpadlo cirkulácie; Asistent parkovania; SID. |
| 9 | 15 | Audio systém;Zariadenie na výmenu kaziet. |
| 10 | 15 | Kúrenie – zadné sedadlo;Otváracia strecha;
Prijímač diaľkového ovládania. |
| 11 | 30 | Elektricky nastaviteľné sedadlo pre cestujúceho |
| 12 | 7,5 | Automatická prevodovka |
| 13 | 20 | Audio systém, zosilňovač |
| 14 | 30 | Systém zapaľovania, motor |
| 15 | 20 | Čerpadlo paliva |
| 16 | 20 | DICE (smerovky) |
| 16B | – | OnStar |
| 17 | 20 | Systém riadenia motora;Hlavný prístroj;
DICE/TWICE. |
| 18 | 40 | Ohrievanie vonkajších zrkadiel;Ohrievanie zadného skla. |
| 19 | 10 | OnStar;Telematika. |
| 20 | 15 | ACC;Vnútorné osvetlenie;
Zadné hmlové svetlo; Smerovky diaľkových svetiel. |
| 21 | 10 | Audio systém;Zadné zrkadlo;
Senzor uhla zaťaženia; Navigácia; Tempomat. |
| 22 | 40 | Vnútorný ventilátor |
| 23 | 15 | Centrálne zamykanie;Navigácia;
Pamäť vonkajších zrkadiel |
| 24 | 20 | Hlavný spínač svetiel |
| 25 | 30 | Elektricky nastaviteľné sedadlo vodiča |
| 26 | 7,5 | Pamäť sedadla vodiča;Pamäť zrkadla;
Otvárateľná strecha; Parkovací asistent; Pripomienka bezpečnostného pásu; ACC |
| 27 | 10 | Systém riadenia motora;SID;
Hlavný prístroj |
| 28 | 7,5 | Airbag |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Štartovanie;Modul riadenia prevodovky
(auto s automatickou prevodovkou). |
| 31 | 7,5 | Tempomat;Ventil vody;
Predné hmlové svetlá; Senzor dažďa |
| 32 | – | – |
| 33 | 7,5 | Spínač smeroviek |
| 34 | 30 | Zásuvka 12 V,Zapaľovač cigariet
(vpredu a vzadu) |
| 35 | 15 | Denné svetlá |
| 36 | 30 | Elektrické okná na ľavej strane |
| 37 | 30 | Stierače |
| 38 | 30 | Elektrické ohrievanie – predné sedadlá |
| 39 | 20 | Zablokovaný elektromagnet |
Panel relé pod prístrojovou doskou
| Nr | Popis |
| A | – |
| B | Elektrické vyhrievanie zadného sedadla |
| C1 | – |
| C2 | – |
| D | – |
| E | Hlavné relé (systém riadenia motora) |
| F | – |
| G | Čerpadlo paliva |
| H | Kľúč na štartovanie |
| I | Vyhrievanie zadného skla,bočné zrkadlá |
| J | – |
| K | Relé štartovacieho motora |
| L1 | Funkcia limp-home |
| L2 | – |
Poistková skrinka pod kapotou
| Nr | Amp [A] | Popis |
| 1 | 40 | Ventilátor chladiča, vysoká rýchlosť |
| 2) | 40 | ABS/ESP |
| 3) | 30 | ABS/ESP |
| 4 | 7,5 | Senzor uhla zaťaženia (auto s xenónovými svetlometmi) |
| 5 | 15 | Ohrievač |
| 6 | 10 | Klimatizácia;Sirenka alarmu auta. |
| 7 | 15 | Test žiarovky |
| 8 | – | – |
| 9 | 20 | Umývač svetlometov |
| 10 | 15 | Svetlomet diaľkových svetiel ľavý |
| 11 | 15 | Svetlo polohy ľavé |
| 12 | 15 | Svetlomet diaľkových svetiel pravý |
| 13 | 15 | Svetlá polohy pravé |
| 14 | 30 | Ventilátor chladiča, vysoká rýchlosť |
| 15 | 15 | Hmlové svetlá (predný spojler) |
| 16 | 20 | Zadný stierač |
| 17 | 15 | Klakson |
| 18 | – | – |
Relé
| Nr | Popis |
| 1 | Test žiarovky;Hlavné svetlo;
Smerovky diaľkových svetiel |
| 2) | Umývač svetlometov |
| 3) | Predné hmlové svetlá |
| 4 | Zadný stierač (9-5 SportCombi) |
| 5 | – |
| 6 | – |
| 7 | Senzor dažďa |
| 8 | Ventilátor chladiča, nízka rýchlosť |
| 9 | Ventilátor chladiča, vysoká rýchlosť |
| 10 | Kompresor klimatizácie |
| 11 | Ventilátor chladiča, vysoká rýchlosť, pravý ventilátor |
| 12 | Klaksón |
| 13 | Prídavné svetlá (príslušenstvo) |
| 14 | Svetlomet diaľkových svetiel |
| 15 | Svetlá na polohe |
| 16 | – |
| 17 | Stierače |
Saab 9-5 (2010-2012) – schéma poistky
Rok výroby: 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) dans la Saab 9-5 (2010-2012) est le fusible 26 dans la boîte à fusibles.

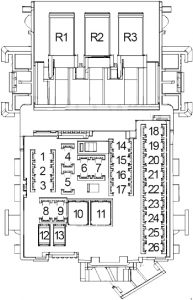

Poistková skrinka v priestore pre cestujúcich
| Č. | Ampere [A] | Popis |
| 1 | 10 | Modul riadenia zavesenia; Modul riadenia digitálneho rádiového prijímača;
Modul riadenia zadného audia; Video displej opierky hlavy pasažiera; Video displej opierky hlavy vodiča. |
| 2) | 20 | Modul riadenia karosérie (BCM) |
| 3) | 25 | Modul riadenia karosérie (BCM) |
| 4 | 20 | Rádio |
| 5 | 15 | Ovládanie rádia; Modul zobrazenia informácií;
Multifunkčný spínač rádia; Modul rozhrania multimediálneho prehrávača (KTA); Zadná kamera; Modul riadenia mobilného telefónu (bezdrôtové rozhranie); Modul riadenia parkovacieho asistenta; Bezpečnostná siréna. |
| 6 | 20 | Zásuvka napájania príslušenstva (prístrojová doska) |
| 7 | 20 | Zásuvka napájania príslušenstva (stredová konzola) |
| 8 | 30 | Modul riadenia karosérie (BCM) |
| 9 | 30 | Modul riadenia karosérie (BCM) |
| 10 | 30 | Modul riadenia karosérie (BCM) |
| 11 | 50 | Modul riadenia HVAC |
| 12 | 25 | Spínač: Spínač nastavenia sedadla (pasažier) |
| 13 | 25 | Automatický spínač: Spínač nastavenia sedadla (vodič) |
| 14 | 7,5 | Konektor na pripojenie dát |
| 15 | 10 | Modul nafukovania detekcie a diagnostiky zadržiavacích zariadení
(airbag) |
| 16 | 10 | Relé uvoľnenia krytu batožinového priestoru |
| 17 | 10 | Modul riadenia HVAC |
| 18 | – | – |
| 19 | 5 | Ovládanie rádia/HVAC |
| 20 | 5 | Modul detekcie prítomnosti cestujúceho |
| 21 | 10 | Sada ukazovateľov |
| 22 | 5 | Spínač zapaľovania; Modul riadenia diaľkového otvorenia vozidla. |
| 23 | 20 | Modul riadenia karosérie (BCM) |
| 24 | 20 | Modul riadenia karosérie (BCM) |
| 25 | 15 | Modul riadenia rozhrania komunikácie telematiky. |
| 26 | 20 | Zásuvka napájania príslušenstva (zaťaženie) |
| Relé | ||
| R1 | – | Zásuvka dodatočného napájania (prístrojová doska a stredová konzola) |
| R2 | – | – |
| R3 | – | Odomknutie krytu batožinového priestoru |
Schéma poistkovej skrinky motorového priestoru
| Č. | Ampere [A] | Popis |
| 1 | 15 | Modul riadenia prevodovky (TCM) |
| 2) | 15 | Modul riadenia motora (ECM) |
| 3) | – | – |
| 4 | – | – |
| 5 | 15 | Modul riadenia prevodovky (TCM); Modul riadenia motora (ECM). |
| 6 | 30 | Relé stierača predného skla |
| 7 | – | – |
| 8 | 15 | 2,8 l: Cievky zapaľovania (č. 2, 4, 6) |
| 9 | 15 | 2,0 l: Cievky zapaľovania |
| 15 | 2,8 l: Cievky zapaľovania (č. 1, 3, 5);
Vstrekovače paliva. |
|
| 10 | 15 | Modul riadenia motora (ECM) |
| 20 | Modul riadenia motora (ECM); Modul riadenia zapaľovacích sviečok. | |
| 11 | 10 | 2,0 l: Ohrievané senzory kyslíka č. 1 a č. 2;
Elektromagnetický ventil na vypúšťanie emisií; Ventil pre pretlak turbodúchadla; Elektromagnetický ventil pre obchádzku turbodúchadla. |
| 10 | 2,8 l: Ohrievané senzory kyslíka č. 1 a č. 2;
Elektromagnetický ventil na vypúšťanie emisií; Ventil pre pretlak turbodúchadla; Elektromagnetický ventil pre obchádzku turbodúchadla; Elektromagnetický ventil aktívneho ovládania polohy vačkového hriadeľa č. vypúšťania č. 1 a č. 2; Solenoid regulačného prvku vačkového hriadeľa sací ventil Banka ventilov č. 1 a č. 2. |
|
| 12 | 30 | Relé štartovacieho motora |
| 13 | 7,5 | Modul riadenia prevodovky (TCM); Regulátor paliva;
Ohrievač olejovej panvy. |
| 14 | 15 | Relé denného svietenia (pravé) |
| 15 | 20 | Relé stierača zadného skla |
| 16 | 7,5 | 2,0 l: Spínač podtlaku asistencie bŕzd;
Senzor hmotnosti vzduchu, teplota nasávaného vzduchu; Senzor zloženia paliva; Multifunkčný spínač konzoly. |
| 7,5 | 2,8 l: Senzor hmotnosti vzduchu;
Multifunkčný spínač hornej konzoly; Spínač podtlaku asistencie bŕzd; Senzor kvality vzduchu. |
|
| 17 | 5 | Modul nafukovania detekcie a diagnostiky zadržiavacích zariadení
(airbag). |
| 18 | 15 | Modul riadenia svetlometov |
| 19 | 10 | Aktuátory vyrovnávania svetlometov |
| 20 | 20 | Relé palivového čerpadla |
| 21 | 30 | Motory ovládania okien (predné dvere); Spínač/motor ovládania okna zadného ľavého;
Spínač/motor ovládania okna zadného pravého. |
| 22 | 30 | Modul elektronického riadenia bŕzd (EBCM) |
| 23 | 10 | Modul riadenia asistencie riadenia |
| 24 | 30 | Motor ovládania okna vodiča/pasažiera (predné dvere) |
| 25 | 30 | Modul riadenia príslušenstva výkon AC / DC |
| 26 | 60 | Modul elektronického riadenia bŕzd (EBCM) |
| 27 | 30 | Modul riadenia parkovacej brzdy |
| 28 | 40 | Mriežka zadného odvlhčovača |
| 29 | 15 | Spínač bedrovej opory sedadla (ľavý) |
| 30 | 15 | Spínač bedrovej opory sedadla (pravý) |
| 31 | 10 | Relé spojky kompresora klimatizačného systému |
| 32 | 20 | Modul riadenia karosérie (BCM) |
| 33 | 25 | Modul riadenia vyhrievaného sedadla |
| 34 | 25 | Modul riadenia otváracej strechy; Modul motora otváracej strechy. |
| 35 | 30 | Audio zosilňovač |
| 36 | – | – |
| 37 | 10 | Svetlomet pravý |
| 38 | 10 | Svetlomet ľavý |
| 39 | – | – |
| 40 | – | – |
| 41 | 30 | 2,0 l: Prijímač diaľkového ovládania zámku dverí |
| 30 | 2,8 l: Motor čerpadla asistencie bŕzd | |
| 42 | 60 | Relé strednej rýchlosti ventilátora chladenia č. 1;
Relé strednej rýchlosti ventilátora chladenia č. 2; Relé čerpadla kvapaliny na umývanie svetlometov. |
| 43 | 30 | |
| 10 | Jednoduchý ventilátor: Relé na kontrolu rýchlosti
ventilátora chladenia; Relé ventilátora chladenia; Relé strednej rýchlosti | |
| 48 | 15 | Predné hmlové svetlá |
| 49 | 15 | Pravý stretávací svetlomet |
| 50 | 15 | Ľavý stretávací svetlomet |
| 51 | 15 | Klakson |
| 52 | 5 | Súprava ukazovateľov na palubnej doske |
| 53 | 10 | Aktuátory vyrovnávania svetlometov; Ventilátory sedadla;
Vnútorné zrkadlo; Modul tlaku pneumatík; Zadná kamera. |
| 54 | 5 | Spínač svetlometov; Dodatočný elektrický ohrievač. |
| 55 | 7,5 | Spínače ovládania okien (predné); Spínač zrkadiel. |
| 56 | 15 | Čerpadlo predného umývača skla |
| 57 | 15 | Modul kontroly zámku stĺpika riadenia |
| 58 | – | – |
| 59 | 30 | 2,0 l: Relé ohrievača paliva. |
| 30 | 2,8 l: Relé čerpadla vstrekovača sekundárneho vzduchu. | |
| 60 | 7,5 | Externé zrkadlá |
| 61 | 7,5 | Externé zrkadlá |
| 62 | 10 | Elektromagnetický ventil ventilátora nádrže absorbátor pár paliva (EVAP) |
| 63 | 7,5 | Modul kontroly karosérie (BCM); Senzor rozbitia skla (pravý). |
| 64 | 5 | Modul kontroly svetlometov |
| 65 | 7,5 | Sirenka alarmu proti krádeži |
| 66 | 15 | Relé čerpadla zadného umývača skla |
| 67 | 20 | Modul kontroly čerpadla paliva |
| 68 | – | – |
| 69 | 5 | Modul kontroly karosérie (BCM) |
| 70 | 5 | Senzor dažďa |
| 71 | 5 | – |
| Relé | ||
| R1 | – | Spojka kompresora klimatizačného systému |
| R2 | – | Štartér |
| R3 | – | Ventilátor chladenia |
| R4 | – | Predný stierač (ovládanie rýchlosti) |
| R5 | – | Predný stierač (on/off) |
| R6 | – | Denné svetlo (pravé) |
| R7 | – | Modul kontroly motora (ECM) |
| R8 | – | Čerpadlo paliva |
| R9 | – | Ventilátor chladenia (stredná rýchlosť č. 1); Ventilátor chladenia ľavý (vysoká rýchlosť). |
| R10 | – | Ventilátor chladenia (stredná rýchlosť č. 2) |
| R11 | – | Čerpadlo kvapaliny umývača svetlometov |
| R12 | – | Kontrola rýchlosti ventilátora chladenia |
| R13 | – | Ventilátor chladenia (vysoká rýchlosť); Ventilátor chladenia pravý (vysoká rýchlosť). |
| R14 | – | Stretávacie svetlá/deň (ľavé) |
| R15 | – | Hlavné zapnutie |
| R16 | – | Ohrievač paliva; Čerpadlo vstrekovača sekundárneho vzduchu. |
| R17 | – | Odvlhčovač zadného skla |
| Relé (neúdržbové) | ||
| R18 | – | Klakson |
| R19 | – | Čerpadlo zadného umývača skla |
| R20 | – | Stierač |
| R21 | – | Čerpadlo predného umývača skla |
| R22 | – | Predné hmlové svetlo |
| R23 | – | Stretávacie svetlá |
| R24 | – | Zámky |
| R25 | – | Sirenka bezpečnostného alarmu |
Schéma poistiek motorový priestor č. 2
| Číslo | Ampére [A] | Popis |
| 7 | – | – |
| 8 | 100 | Elektrický pomocný ohrievač |
| 9 | 80 | 2,0 l: Modul riadenia zapaľovacích sviečok |

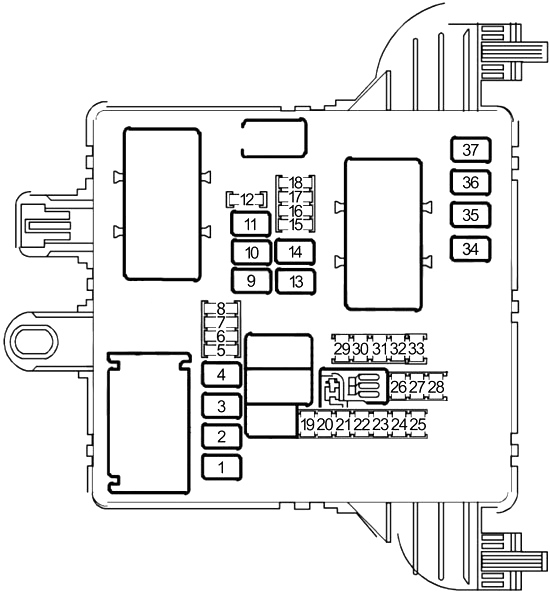

Schéma poistkovej skrinky v batožinovom priestore
| Číslo | Ampére [A] | Popis |
| 1 | Systém centrálneho zamykania | |
| 2) | Systém klimatizácie | |
| 3) | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | Kúrenie chladiacej kvapaliny | |
| 11 | Elektrické sedadlá | |
| 12 | 10 | Riadiaci modul motora pomocného ventilátora |
| Pamäť | ||
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | Kúrenie sedadla | |
| 18 | – | – |
| 19 | – | – |
| 20 | Sedadlo vodiča ventilátora chladenia | |
| 21 | Zapaľovanie | |
| 22 | – | – |
| 23 | 5 | Multifunkčný spínač ventilačnej konzoly |
| Systém alarmu proti krádeži | ||
| 24 | Ľavé svetlo polohy | |
| 25 | Pravé svetlo polohy | |
| 26 | Osvetlenie | |
| 27 | Osvetlenie | |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 10 | Zrkadlo vnútorné; Tempomat;
Modul senzora vzdialenosti vozidla; Modul riadenia kamery smeru; Modul riadenia odpruženia; Mechanizmus otvárania garáže; Asistent diaľkových svetiel; Upozornenie na opustenie jazdného pruhu. |
| 32 | 10 | Senzor objektov na oboch stranách |
| 33 | 10 | Modul riadenia zadného mechanizmu diferenciálu (AWD). |
| 34 | 30 | Modul motora strešného okna |
| 35 | 30 | 2,8 l: Modul riadenia systému diaľkového otvárania vozidla |
| 36 | Elektrické sedadlá | |
| 37 | – | – |
Blokovanie poistky poistka
| Č. | Ampére [A] | Obvody |
| 1 | 250 | Poistková skrinka (pod kapotou) |
| 2) | 100 | Poistková skrinka (prístrojová doska) |
| 3) | 100 | Poistková skrinka (prístrojová doska) |
| 4 | 100 | Poistková skrinka (zadná) |
| 5 | 100 | Poistková skrinka (zadná) |
| 6 | 300 | Motor štartovania, generátor |
À propos de la Saab 9-5 (1997-2012)
La Saab 9-5, produite de 1997 à 2012, est réputée pour sa fiabilité et son confort. Ce modèle a été conçu comme une berline de luxe de taille moyenne et offrait une large gamme d’options de moteur, y compris des moteurs essence et diesel avec différentes puissances. La Saab 9-5 était équipée de dispositifs de sécurité avancés et de technologies innovantes qui étaient très progressistes pour son époque. L’intérieur du véhicule était spacieux et confortable, avec un accent sur la qualité des matériaux et un design ergonomique. Grâce à ces caractéristiques, la Saab 9-5 est devenue un modèle populaire parmi les conducteurs qui recherchaient une combinaison de performance, de sécurité et de confort.
Schéma de la boîte à fusibles Saab 9-5
Cette page présente le schéma de la boîte à fusibles pour le modèle Saab 9-5, indispensable pour l’entretien et les réparations corrects du système électrique du véhicule. Sur ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques, il est donc important de connaître sa configuration et son utilisation correcte.
