Toyota Sienna XL30 (2011-2018) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Sienna XL30 (2011–2018), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Toyota Sienna XL30
S’applique aux nouveaux véhicules des années :
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

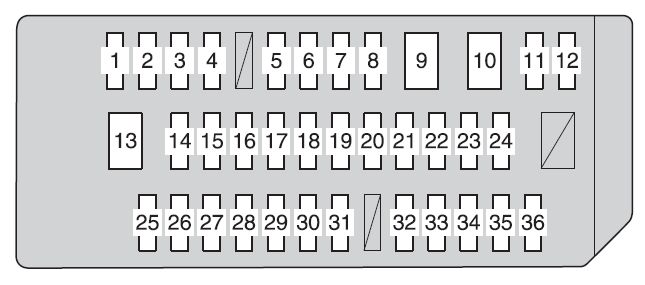

Fusibles dans l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Prises |
| 2 | 7,5 | Système audio, système de navigation, système de divertissement pour les sièges arrière |
| 3 | 10 | ECU principal, horloge, système de verrouillage de la transmission, contrôle des rétroviseurs, système de communication multiplexé |
| 4 | 15 | Prises |
| 5 | 10 | Feux de détresse, feux de position, système de navigation, affichage multifonction, transmission automatique, système d’injection de carburant multipoint/séquentiel, système de charge |
| 6 | 10 | Système de communication multiplexé, feux de freinage, système de navigation, système de contrôle de stabilité du véhicule, Active Torque Control 4WD, aide au stationnement intuitive, rétroviseur intérieur anti-éblouissement automatique, ceinture de sécurité pré-collision, rétroviseur extérieur, sièges chauffants, TPMS, capteur d’inclinaison de vitesse et de G, capteur d’angle de braquage, siège AUTO ACCESS, ECU principal |
| 7 | 20 | Vitres arrière électriques (côté gauche) |
| 8 | 15 | Alimentation du verrouillage des portes |
| 9 | 30 | Siège avant à réglage électrique (côté droit) |
| 10 | 30 | Toit ouvrant |
| 11 | 20 | Vitres arrière électriques (côté droit) |
| 12 | 20 | Vitres avant électriques (côté droit) |
| 13 | 30 | Siège avant à réglage électrique (côté gauche), système de mémoire de position du conducteur |
| 14 | 10 | Feux de freinage, ABS, système de contrôle de stabilité du véhicule, feu arrière combiné, feu de freinage supérieur, transmission automatique, système de verrouillage de la transmission, système de communication multiplexé, interrupteur d’alimentation du troisième siège, système d’injection de carburant multipoint/séquentiel, feux de remorque (feux de freinage) |
| 15 | 20 | Vitres avant électriques (côté gauche) |
| 16 | 25 | Portes coulissantes électriques (côté gauche) |
| 17 | 7,5 | Contrôle actif du couple 4WD |
| 18 | 10 | Système de démarrage |
| 19 | 7,5 | Indicateurs et jauges, affichage multifonction |
| 20 | 7,5 | Transmission automatique, système d’injection de carburant multipoint/séquentiel, système d’airbags SRS, système de classification des passagers avant, système de verrouillage de la direction, système de clé intelligente, système de démarrage, pompe à carburant |
| 21 | 10 | Système de climatisation, système de navigation, témoin d’avertissement de ceinture de sécurité passager avant, système audio, interrupteur de commande, interrupteur d’aide au stationnement intuitive, interrupteur principal d’éclairage personnel/intérieur, témoin de transmission, interrupteur de levier de vitesses, interrupteur principal de verrouillage de porte, horloge, interrupteur de vitres électriques, interrupteur de sièges chauffants, feux de détresse, interrupteur de désembuage de la lunette arrière, interrupteur de contrôle de stabilité du véhicule, éclairage de console, interrupteur d’alimentation coulissant |
| 22 | 10 | Feux arrière, feux de remorque (feux arrière), éclairage de plaque d’immatriculation, feux arrière combinés |
| 23 | 7,5 | Essuie-glace de pare-brise et essuie-glace de lunette arrière |
| 24 | 15 | Vitres de custode |
| 25 | 10 | Feux automatiques |
| 26 | 30 | Essuie-glace de pare-brise |
| 27 | 20 | Lave-glace de pare-brise |
| 28 | 20 | Essuie-glace de lunette arrière |
| 29 | 15 | Lave-glace de lunette arrière |
| 30 | 10 | Système de climatisation |
| 31 | 7,5 | Système de verrouillage de la transmission, système d’injection de carburant multipoint/séquentiel |
| 32 | 10 | Système de pré-collision, ceinture de sécurité de pré-collision, régulateur de vitesse dynamique à radar, direction assistée électrique, essuie-glaces de pare-brise avec capteur de pluie, système de mémoire de position du conducteur, portes coulissantes électriques, troisième siège à réglage électrique, hayon électrique, système de communication multiplexé |
| 33 | 25 | Portes coulissantes électriques (côté droit) |
| 34 | 7,5 | Système de diagnostic embarqué |
| 35 | 15 | Chauffage de siège (côté gauche) |
| 36 | 15 | Chauffage de siège (côté droit) |

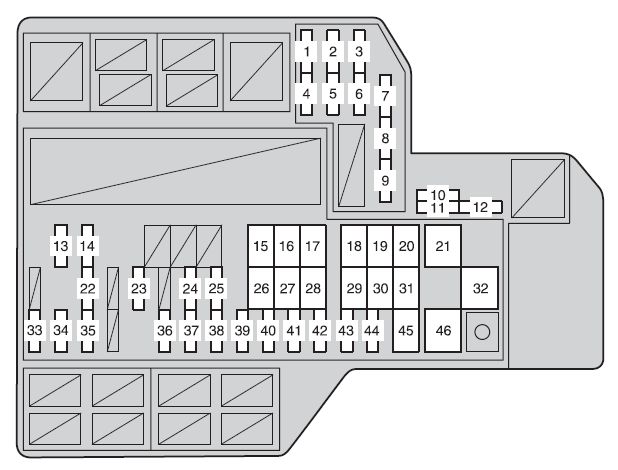

Fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 7,5 | Système de nivellement des phares (uniquement véhicules avec phares à décharge) |
| 2 | 7,5 | PCS (système de pré-collision), système de régulateur de vitesse dynamique |
| 3 | 7,5 | Système de démarrage, système d’injection de carburant multipoint/séquentiel ; |
| 4 | 20 | Phare gauche (éclairage de position) (uniquement véhicules avec phares à décharge) |
| 5 | 20 | Phare droit (éclairage de position) (uniquement véhicules avec phares à décharge) |
| 6 | 7,5 | Système d’injection de carburant multipoint/séquentiel, transmission automatique |
| 7 | 10 | Système d’injection de carburant multipoint/séquentiel |
| 8 | 10 | Phare droit (feu de route) |
| 9 | 10 | Phare gauche (feu de route) |
| 10 | 10 | Fusible de rechange |
| 11 | 15 | Fusible de rechange |
| 12 | 20 | Fusible de rechange |
| 13 | 7,5 | Embrayage magnétique de climatisation |
| 14 | 20 | Onduleur |
| 15 | 50 | Chauffage PTC (uniquement moteur 1AR-FE) |
| 16 | 30 | Chauffage PTC (uniquement moteur 1AR-FE) |
| 17 | 30 | Chauffage PTC (uniquement moteur 1AR-FE) |
| 18 | 40 | Système de climatisation arrière |
| 19 | 30 | Alimentation du hayon |
| 20 | 30 | Alimentation du troisième siège (uniquement moteur 2GR-FE) |
| 21 | 50 | Système de climatisation |
| 22 | 30 | Ceinture de sécurité de pré-collision (uniquement moteur 2GR-FE) |
| 23 | 30 | Siège AUTO ACCESS |
| 24 | 60 | Ventilateurs de refroidissement électriques |
| 25 | 15 | Allumer les feux de signalisation, les clignotants et les instruments de mesure |
| 26 | 15 | Système de divertissement pour les sièges arrière |
| 27 | 10 | Commande de rétroviseur extérieur, rétroviseurs extérieurs chauffants (uniquement moteur 2GR-FE) |
| 28 | 30 | Système audio |
| 29 | 30 | Gestion dynamique intégrée du véhicule, ABS, contrôle de stabilité du véhicule |
| 30 | 30 | Système de démarrage |
| 31 | 40 | Klaxon, alarme, phare gauche (feux de position), phare droit (feux de position) |
| 32 | 40 | Phare à décharge (uniquement véhicules avec phares à décharge) |
| 32 | 30 | Fusible de rechange (uniquement véhicules sans phares à décharge) |
| 33 | 30 | Fusibles « ST NR 2 », « INDICATEUR NR 2 » et « IG2 » (uniquement véhicules sans système de clé intelligente) |
| 34 | 50 | Gestion dynamique intégrée du véhicule, ABS, contrôle de stabilité du véhicule |
| 35 | 140 | Système de charge, klaxon, alarme, phare gauche (feux de position), phare droit (feux de position), feu de brouillard, rétroviseurs extérieurs chauffants, désembuage de la lunette arrière, dégivreur de pare-brise |
| 36 | 15 | Système audio |
| 37 | 7,5 | Éclairage de confort, éclairage personnel/intérieur, éclairage personnel, éclairage de l’interrupteur du moteur, éclairage de plafond arrière, éclairage de plafond de porte, éclairage de coffre, clignotants et compteurs, horloge |
| 38 | 10 | Contrôleur ECU principal, système de clé intelligente, télécommande sans fil, hayon électrique, portes coulissantes électriques, moniteur de vue arrière, affichage multifonction, vitre électrique, commande de rétroviseur extérieur, capteur d’angle de braquage, rétroviseur intérieur anti-éblouissement automatique, télécommande de siège AUTO ACCESS, système de classification des passagers avant ; |
| 39 | 10 | Système d’injection multipoint/séquentiel |
| 40 | 20 | Système d’injection multipoint/séquentiel |
| 41 | 20 | Système de verrouillage de la direction (uniquement véhicules avec système de clé intelligente) |
| 42 | 7,5 | Système de charge |
| 43 | 25 | Système d’injection multipoint/séquentiel, fusibles « IG NO.2 » et « IG2 » |
| 44 | 7,5 | Système de climatisation |
| 45 | 7,5 | Système de communication multiplexé, système de démarrage (uniquement véhicules avec système de clé intelligente) |
| 46 | 25 | Système d’injection multipoint/séquentiel, fusibles « ECT » et « EFI NO.2 » |
| 47 | 5 | Système de clé intelligente (uniquement véhicules avec système de clé intelligente) |
| 48 | 30 | Système de feux de jour, fusibles « HLP LH (HI) » et « H-LP RH (HI) » |
| 49 | 60 | Direction assistée électrique |
