Toyota Urban Cruiser (2008-2015) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Urban Cruiser (2008–2015), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Toyota Urban Cruiser (2008-2015) – schéma des fusibles
Année de production : 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Urban Cruiser (2008-2015) est le fusible 7 du panneau de fusibles du tableau de bord (type A).
Panneau de fusibles du compartiment moteur (type A)
| N° | Amp [A] | Description | |
| 1 | AM2 | 15 | Système de démarrage ;
Système d’injection multipoint ; Système d’injection multipoint séquentiel ; Système Stop & Start ; Système intelligent d’accès et de démarrage. |
| 2 | HORN | 10 | Klaxon |
| 3 | EFI * 1, 2, 3, 4 | 20 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ECD *. |
| ECD * 5,6,7,8 | 30 | ||
| 4 | SPARE | 30 | Fusible de rechange |
| 5 | SPARE | 15 | Fusible de rechange |
| 6 | SPARE | 10 | Fusible de rechange |
| 7 | HTR SUB2 * 3 | 40 | Système de climatisation |
| HTR SUB1 * 7 | 50 | ||
| 8 | EPS | 50 | Direction assistée électrique |
| 9 | ABS1 / VSC1 | 50 | ABS, VSC |
| 10 | HTR | 40 | Système de climatisation |
| 11 | RDI | 30 | Ventilateur de refroidissement électrique |
| 12 | HTR SUB1 * 3 | 30 | Système de climatisation |
| HTR SUB2 * 7 | |||
| 13 | H-LP CLN / PWR HTR * 5 | 30 | Système de climatisation |
| HTR SUB3 * 7 | |||
| 14 | FR DEF | 20 | Absence de circuit |
| 15 | ABS2 / VSC2 | 30 | ABS, VSC |
| 16 | H-LP MAIN | 30 | Fusibles « H-LP HI LH », « H-LP HI RH »,
« H-LP RH / H-LP LO RH », « H-LP LH / H-LP LO LH ». |
| 17 | ST | 30 | Système de démarrage |
| 18 | S-LOCK | 20 | Système intelligent d’accès et de démarrage |
| 19 | DOME | 15 | Éclairage intérieur ;
Éclairage personnel ; Éclairage du coffre ; Système intelligent d’accès et de démarrage ; Télécommande sans fil ; Système audio. |
| 20 | ECU-B | 7,5 | Système d’éclairage diurne ;
Vitres électriques ; Système de verrouillage électrique des portes ; Système intelligent d’allumage et d’extinction ; Indicateurs et jauges ; Système de climatisation ; VSC ; Système de contrôle actif du couple 4WD ; Système Stop & Start. |
| 21 | ALT-S * 1, 2, 3, 4 | 7,5 | Système de charge ;
Système de carburant. |
| F / PMP * 5, 6, 7, 8 | 30 | ||
| 22 | ETCS | 10 | Système de commande électronique de l’accélérateur |
| 23 | HAZ | 10 | Clignotants ;
Feux de détresse. |
| 24 | BBC * 1 | 40 | Système Stop & Start |
| AMT * 5, 6, 7, 8 | 50 | Absence de circuit | |
| 25 | H-LP RH / H-LP LO RH | 10 | Phare droit |
| 26 | H-LP LH / H-LP LO LH | 10 | Phare gauche |
| 27 | EFI2 * 1, 2, 3, 4 | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| ECD2 * 5, 6, 7, 8 | |||
| 28 | ECD3 * 5, 6, 7, 8 | 7,5 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
* 1 : Moteur essence (véhicules avec système Stop & Start)
* 2 : Moteur essence (véhicules sans système Stop & Start)
* 3 : Moteur essence (véhicules avec chauffage PTC)
* 4 : Moteur essence (véhicules sans chauffage PTC)
* 5 : Moteur diesel (véhicules avec chauffage de puissance)
* 6 : Moteur diesel (véhicules sans chauffage de puissance)
* 7 : Moteur diesel (véhicules avec chauffage PTC)
* 8 : Moteur diesel (véhicules sans chauffage PTC)
Schéma des fusibles du compartiment moteur (type B)
| Numéro | Amp [A] | Description | |
| 1 | AFT PMP | 10 | Absence de circuit |
| 2 | HTR W / P | 10 | Absence de circuit |
| 3 | H-LP HI RH | 10 | Phare droit |
| 4 | H-LP HI LH | 10 | Phare gauche |

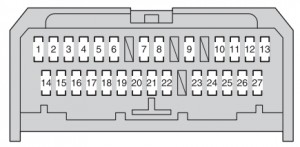

Schéma des fusibles sous le tableau de bord (type A)
| Numéro | Amp [A] | Description | |
| 1 | TAIL*1 | 10 | Feux de stationnement avant ;
Feux arrière ; Éclairage de la plaque d’immatriculation ; Commande manuelle de réglage de la hauteur des phares ; Système d’injection multipoint ; Système d’injection multipoint séquentiel ; Éclairage du tableau de bord. |
| PANEL2 * 2 | 7,5 | ||
| 2 | PANEL1 * 2 | 7,5 | Éclairage des boutons ;
Éclairage du tableau de bord ; Boutons du volant ; Système Stop & Start ; Indicateurs et jauges. |
| 3 | A / C | 7,5 | Climatisation ;
Dégivreur de lunette arrière ; Chauffage électrique. |
| 4 | D DOOR | 20 | Vitres électriques |
| 5 | DOOR RL | 20 | Vitres électriques (arrière gauche) |
| 6 | DOOR RR | 20 | Vitres électriques (arrière droite) |
| 7 | CIG | 15 | Allume-cigare |
| 8 | ACC | 7,5 | Verrouillage électrique des portes ;
Rétroviseurs intérieurs ; Système audio. |
| 9 | ID / UP / MIR HTR | 10 | Dégivreurs de rétroviseurs extérieurs |
| 10 | AM1 NO2 * 3 | 7,5 | Absence de circuit |
| 11 | RR FOG | 7,5 | Feu de brouillard arrière |
| 12 | IGN | 7,5 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système d’airbag SRS ; Système intelligent d’accès et de démarrage ; Système Stop & Start. |
| 13 | MET | 7,5 | Odomètre et mesure |
| 14 | P S-HTR | 15 | Chauffage de siège |
| 15 | D S-HTR | 15 | Chauffage de siège |
| 16 | WIP | 20 | Essuie-glaces |
| 17 | RR WIP | 15 | Essuie-glace arrière |
| 18 | WSH | 15 | Lave-glaces avant ;
Lave-glaces arrière, |
| 19 | ECU-IG | 10 | Système d’éclairage diurne ;
ABS ; Direction assistée électrique ; Vitres électriques ; Système de verrouillage électrique des portes ; VSC ; Système de contrôle actif du couple 4WD ; Système intelligent d’accès et de démarrage ; Système Stop & Start ; Ventilateur de refroidissement électrique. |
| 20 | GAUGE | 10 | Système de charge ;
Clignotants ; Feux de détresse ; Feux de détresse ; Système de climatisation ; Dégivreur de lunette arrière ; Indicateurs et jauges. |
| 21 | OBD2 | 7,5 | Système de diagnostic embarqué |
| 22 | STOP | 10 | Feux stop ;
Feu stop surélevé ; Système d’injection multipoint ; Système d’injection multipoint séquentiel ; ABS ; VSC. |
| 23 | D / L | 25 | Système de verrouillage électrique ;
Système de double verrouillage. |
| 24 | FR FOG | 15 | Feux de brouillard avant |
| 25 | 4WD | 7,5 | Système de contrôle actif du couple 4WD |
| 26 | TAIL * 2 | 10 | Feux de position avant ;
Feux arrière ; Éclairage de la plaque d’immatriculation ; Réglage manuel de la hauteur des phares ; Système d’injection multipoint ; Système d’injection multipoint séquentiel ; Éclairage du tableau de bord. |
| 27 | AM1 | 25 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Fusibles « ACC », « CIG » |
* 1 : Véhicules avec système d’éclairage diurne
* 2 : Véhicules sans système d’éclairage diurne
* 3 : Véhicules avec système intelligent d’accès et de démarrage
Boîte à fusibles sous le tableau de bord (type B)
| N° | Amp [A] | Description | |
| 1 | POWER | 30 | Vitres électriques |
| 2 | DEF | 30 | Dégivreur de lunette arrière |
| 3 | WIP-S * 1 | 7,5 | Gestion de l’énergie |
| 4 | ACC2 * 1, 3 | 7,5 | Absence de circuit |
| 5 | WIP-S * 2 | 7,5 | Gestion de l’énergie |
| 6 | ACC2 * 2, 3 | 7,5 | Absence de circuit |
* 1 : Véhicules avec volant à gauche
* 2 : Véhicules avec volant à droite
* 3 : Véhicules sans système intelligent d’accès et de démarrage
À propos de la Toyota Urban Cruiser (2008-2015)
La Toyota Urban Cruiser, produite de 2008 à 2015, est un SUV compact qui combine un design élégant avec la praticité d’un véhicule urbain. Ce modèle est réputé pour sa fiabilité et son économie de carburant, ce qui en fait un choix idéal pour la conduite quotidienne en ville. L’Urban Cruiser offre diverses options de motorisation, y compris des moteurs essence et diesel, qui fournissent une puissance suffisante et une consommation de carburant efficace. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant amplement d’espace pour les passagers et les bagages. La Toyota Urban Cruiser est équipée de technologies modernes et de dispositifs de sécurité qui améliorent le confort et la sécurité pendant la conduite.
Schéma de la boîte à fusibles de la Toyota Urban Cruiser
Cette page présente le schéma de la boîte à fusibles pour le modèle Toyota Urban Cruiser, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Dans la Toyota Urban Cruiser, les boîtes à fusibles sont généralement situées sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le bon fonctionnement des équipements électriques de la voiture, il est donc important de connaître sa disposition et ses fonctions.
