Saab 9-3 (1998-2014) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Saab 9-3 1998-2014, des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Saab 9-3 1998-2002 – Schéma de la boîte à fusibles
La boîte à fusibles est située sous le tableau de bord, à côté du volant.
Le fusible de l’allume-cigare (prise de courant) de la Saab 9-3 (1998-2002) est le fusible 6 de la boîte à fusibles.

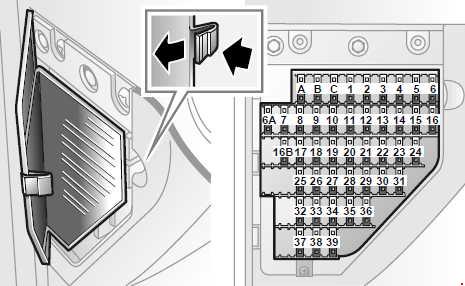

Panneau de fusibles sur le tableau de bord
| Numéro |
Ampère [A] |
Description |
| A | – | – |
| B | 10 | Feux de freinage ; Remorque |
| C | 30 | Ventilateur d’habitacle, ACC |
| 1 | 30 | Vitres arrière et rétroviseurs électriques chauffants |
| 2 | 20 | Clignotants |
| 3 | 30 | Ventilateur d’habitacle ; Climatisation. |
| 4 | 15 | Lumière du coffre ; Éclairage de l’interrupteur ; Antenne radio électrique. |
| 5 | 30 | Siège avant électrique, droit |
| 6 | 30 | Allume-cigare |
| 6B | 7.5 | Transmission automatique |
| 7 | 30 | Actionneurs de vitres arrière, rétroviseurs, toit ouvrant. |
| 8 | 15 | Essuie-glace arrière |
| 9 | 7.5 | Panneau ACC |
| 10 | – | – |
| 11 | 7.5 | DICE/TWICE |
| 12 | 20 | Feux de freinage ; Feux de brouillard avant. |
| 13 | 15 | Diagnostic ; Radio. |
| 14 | 30 | Moteurs de vitres avant |
| 15 | 20 | Feux de jour |
| 16 | 30 | Siège avant électrique, gauche. |
| 16B | 30 | Unité de commande ; Système de gestion moteur. |
| 17 | 15 | DICE/TWICE ; Mémoire de siège électrique conducteur. |
| 18 | 10 | Airbag |
| 19 | 10 | ABS ; A/C (climatisation) ; Feux de brouillard arrière. |
| 20 | 20 | Chauffage électrique – sièges avant |
| 21 | 10 | Climatisation manuelle ; Toit souple (cabriolet). |
| 22 | 15 | Régulateur de vitesse ; Clignotants. |
| 23 | 20 | Toit souple (cabriolet) ; Téléphone |
| 24 | 7.5 | Radio |
| 25 | 30 | Verrouillage centralisé |
| 26 | 30 | Unité de commande ; Système de gestion moteur ; Boîte d’allumage. |
| 27 | 15 | Feu de route ; ACC. |
| 28 | 10 | Système de gestion moteur |
| 29 | 10 | Feu de position droit ; Éclairage de plaque d’immatriculation. |
| 30 | 10 | Feu de position gauche |
| 31 | 20 | Feu de recul ; Essuie-glaces avant ; Réglage de la portée des phares. |
| 32 | 15 | Pompe à carburant |
| 33 | 15 | Chauffage électrique du siège arrière |
| 34 | 10 | SID ; Transmission automatique. |
| 35 | 15 | DICE/TWICE ; Instrument principal ; Éclairage intérieur. |
| 36 | 10 | Relais de démarreur |
| 37 | – | – |
| 38 | 25 | Sonde à oxygène (sonde lambda) |
| 39 | – | – |
Support de relais (sous le tableau de bord, à côté du volant)
| N° |
Description |
| A | Chauffage électrique du siège arrière |
| B | Feu de recul (voitures à transmission automatique) |
| C1 | – |
| C2 | Blocage moteur ; Couvercle de coffre. |
| D1 | Essuie-glace arrière |
| D2 | Buse de pulvérisation de vitre arrière |
| E | Interrupteur d’allumage |
| F | – |
| G | Essuie-glaces avant (intermittent) |
| H | Dégivrage de la lunette arrière |
| I | Pompe à carburant |
| J | – |
| K | Relais de démarrage |
| L | Relais principal (système d’injection) |

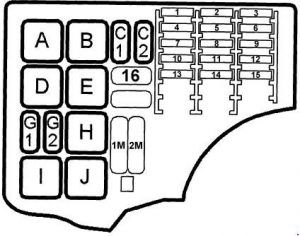

Fusibles et relais dans le compartiment moteur (côté gauche)
| N° |
Amp [A] |
Description |
| 1 | 10 | Klaxon |
| 2 | 15 | Feux de brouillard avant |
| 3 | 40 | Ventilateur de radiateur, basse vitesse. |
| 4 | 10 | Pompe à vide |
| 5 | 15 | Compresseur de climatisation |
| 6 | 10 | Phare gauche (feux de croisement) |
| 7 | 10 | Phare droit (feux de croisement) |
| 8 | 10 | Phare gauche (feux de route) |
| 9 | 10 | Phare droit (feux de route) |
| 10 | 7.5 | Essuie-phares |
| 11 | – | – |
| 12 | – | Feux supplémentaires |
| 13 | 7.5 | APC |
| 14 | 10 | Chauffage auxiliaire ; pompe à eau (Europe) |
| 15 | 15 | Chauffage auxiliaire (Europe) |
| MAXI 1 | 30 | Ventilateur de radiateur, haute vitesse |
| MAXI 2 | 50 | ABS |
| Relais | ||
| A | Phares avec feux de croisement | |
| B | Phares avec feux de route | |
| C1 | Chauffage auxiliaire (Europe) | |
| C2 | Pompe à vide (Turbo auto.) | |
| D | Ventilateur de radiateur, basse vitesse. | |
| E | Contrôle de la fonction des ampoules (moniteur d’ampoules, avant) | |
| F1 | – | |
| F2 | – | |
| G1 | Klaxon | |
| G2 | Feux de brouillard avant | |
| H | – | |
| I | Ventilateur de radiateur, haute vitesse | |
| J | Compresseur de climatisation | |
Saab 9-3 2003-2014 – Schéma de la boîte à fusibles
La boîte à fusibles est située à gauche du tableau de bord, dans le compartiment moteur et dans le coffre.
Le fusible de l’allume-cigare (prise de courant) de la Saab 9-3 (2003-2014) est le fusible 22 de la boîte à fusibles à gauche du tableau de bord.

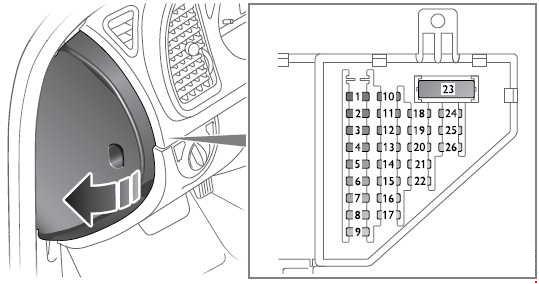

Panneau de fusibles à gauche du tableau de bord
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Verrouillage de direction |
| 2 | 5 | Colonne de direction ; Interrupteur de démarrage |
| 3 | 10 | Kit mains libres ; Lecteur CD/chargeur CD dans l’habitacle ; SID. |
| 4 | 10 | Unité principale d’instruments ;Climatisation manuelle ;Climatisation automatique (ACC) |
| 5 | 7.5 | Module de commande de porte avant ; Verrouillage de frein (transmission automatique). |
| 6 | 7.5 | Interrupteur de feux de freinage |
| 7 | 20 | Panneau de fusibles du tableau de bord ; Trappe à carburant. |
| 8 | 30 | Module de commande de porte passager avant |
| 9 | 10 | Panneau de fusibles avec fusible |
| 10 | 30 | Prise de remorque ; Prise électrique intérieure entre les sièges. |
| 11 | 10 | Connexion de bus de données (diagnostic) |
| 12 | 15 | Éclairage intérieur, y compris la boîte à gants |
| 13 | 10 | Accessoires |
| 14 | 20 | Amplificateur 2 ; Système audio 3 ; Radio ;
Système audio I ; Panneau de commande ; Système audio-navigation. |
| 15 | 30 | Unité de commande de porte conducteur |
| 16 | 5 | Système de capteurs de présence |
| 17 | – | Non utilisé |
| 18 | 7.5 | Climatisation manuelle ; Ventilateur. |
| 19 | – | Non utilisé |
| 20 | 7.5 | Interrupteur de réglage des phares |
| 21 | 7.5 | Kit mains libres ; Interrupteur de feux de freinage ; Climatisation manuelle ;
Interrupteur de pédale d’embrayage. |
| 22 | 30 | Allume-cigare |
| 23 | 40 | Ventilateur d’habitacle |
| 24 | 7.5 | Unité de commande d’airbag |
| 25 | – | Non utilisé |
| 26 | 5 | Capteur d’inclinaison (voiture avec ESP) |
| 27 | – | Non utilisé |
Boîte à fusibles dans le coffre, côté gauche

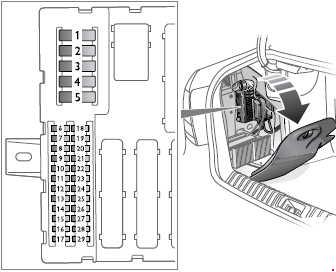

Saab 9-3 – boîte à fusibles dans le coffre, côté gauche (SportSedan)
Saab 9-3 – boîte à fusibles dans le coffre, côté gauche (Cabriolet)
| N° | Ampérage [A] | Description |
| 1 | – | Non utilisé |
| 2 | – | Non utilisé |
| 3 | – | Non utilisé |
| 4 | 40 | Sièges électriques |
| 5 | 40 | Dégivrage de la lunette arrière ; STC. |
| 6 | 30 | Unité de commande de porte arrière gauche |
| 7 | 30 | Unité de commande de porte arrière droite |
| 8 | 20 | Remorque |
| 9 | – | Non utilisé |
| 10 | 30 | Feu de freinage gauche ; Clignotant arrière droit ; Feu arrière droit ; Feu de recul droit ;
Feu de freinage supérieur ; Feux de remorque. |
| 11 | – | Non utilisé |
| 12 | – | Non utilisé |
| 13 | – | Non utilisé |
| 14 | – | Non utilisé |
| 15 | 15 | Chauffage de siège gauche |
| 16 | 15 | Chauffage de siège droit |
| 17 | 7.5 | Rétroviseur à atténuation automatique ; Capteur de pluie. |
| 18 | 15 | Toit ouvrant |
| 19 | 7.5 | Télématique (OnStar) |
| 20 | 7.5 | Lecteur DVD (système de navigation) ; Radio XM ; Tuner TMC. |
| 21 | 7.5 | Aide au stationnement Saab (SPA) ; Module de commande de porte arrière ; Éclairage de plafond (cabriolet). |
| 22 | 30 | Radio ; Navigation radio ; Amplificateur ;
Système audio III. |
| 23 | 7.5 | TPMS (système de surveillance de la pression des pneus) |
| 24 | 10 | Capteur de mouvement ; Capteur d’inclinaison ; Plafonnier (pour modification) ;
Changeur de CD dans le coffre (accessoire). |
| 25 | 30 | Siège conducteur réglable électriquement avec mémoire |
| 26 | 30 | Feu de freinage droit ; Clignotant gauche ; Feu arrière droit ;
Feu de recul gauche ; Éclairage de plaque d’immatriculation ; Éclairage du coffre ; Éclairage de remorque. |
| 27 | 10 | Cabriolet : Support lombaire, Siège avant réglable électriquement |
| 28 | 15 | Télématique |
| 29 | – | Non utilisé |

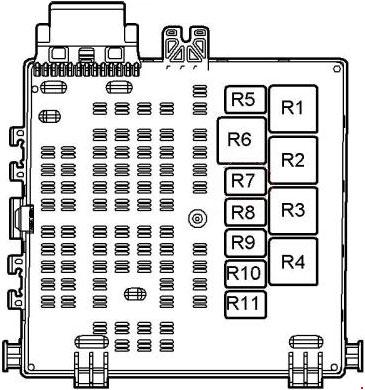

Relais
| N° | Description |
| R1 | Sièges électriques |
| R2 | Allumage +15 |
| R3 | Non utilisé |
| R4 | Dégivrage de la lunette arrière |
| R5 | Non utilisé |
| R6 | Non utilisé |
| R7 | Ouverture du couvercle du relais moteur |
| R8 | Non utilisé |
| R9 | Non utilisé |
| R10 | Non utilisé |
| R11 | Non utilisé |

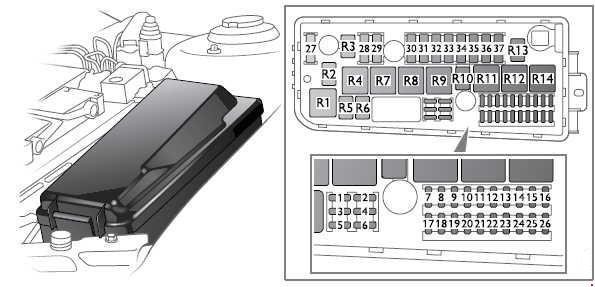

Boîte à fusibles dans le compartiment moteur
| N° | Ampérage [A] | Description |
| 1 | – | Non utilisé |
| 2 | 10 | Unité de commande moteur ; Unité de commande de transmission automatique |
| 3 | 20 | Klaxon |
| 4 | 10 | Unité de commande moteur ; Sectionneur de batterie. |
| 5 | – | Non utilisé |
| 6 | 10 | Levier de vitesses ; Transmission automatique ; Interrupteur de pédale d’embrayage. |
| 7 | 10 | Phares xénon adaptatifs, gauche |
| 8 | 5 | Relais de pompe à vide (système de freinage) |
| 9 | – | Non utilisé |
| 10 | – | Non utilisé |
| 11 | – | Non utilisé |
| 12 | 10 | Pompe de lave-glace – lunette arrière |
| 13 | – | Non utilisé |
| 14 | – | Non utilisé |
| 15 | 30 | Pompe de lave-glace – phares |
| 16 | 30 | Feux de position avant droits ; Clignotant avant droit ; Clignotant latéral gauche et droit ;
Feux de route droits ; Feux de croisement gauches ; Feux de brouillard avant gauches. |
| 17 | 30 | Moteur d’essuie-glace avant, basse vitesse |
| 18 | 30 | Moteur d’essuie-glace avant, haute vitesse |
| 19 | 20 | Chauffage auxiliaire ; Chauffage stationnaire |
| 20 | 10 | Réglage des phares ; Phares xénon adaptatifs, droit. |
| 21 | – | Non utilisé |
| 22 | 30 | Pompe de lave-glace, pare-brise |
| 23 | – | Non utilisé |
| 24 | 20 | Flash-to-pass ; Feux de route, Phares droits et gauches (voiture avec feux de jour uniquement). |
| 25 | 20 | Amplificateur, système audio II |
| 26 | 30 | Clignotant gauche ; Feu de position avant gauche ; Feu de brouillard droit ;
Feu de croisement droit ; Feu de route gauche. |
| 27 | 60 | Contrôleur de bougie d’allumage |
| 28 | 40 | TCS/ESP |
| 29 | 60 | Fusible principal 2 pour le centre électrique arrière |
| 30 | 60 | Fusible principal 2 pour le tableau de bord |
| 31 | 40 | Bobine d’allumage |
| 32 | 60 | Fusible principal 1 pour le tableau de bord |
| 33 | 40 | TCS/ESP |
| 34 | 60 | Fusible principal 1 pour le centre électrique arrière |
| 35 | 30 | Simtec : Ventilateur de radiateur ; T8, PSG16 :
Ventilateurs de chauffage (haute vitesse). |
| 36 | 20 | Ventilateurs de chauffage (basse vitesse) |
| 37 | 60 | Bloc de transport ; Fusible principal 3 pour le centre électrique arrière. |
| Relais | ||
| R1 | Pompe de lave-glace – pare-brise | |
| R2 | Non utilisé | |
| R3 | Non utilisé | |
| R4 | Non utilisé | |
| R5 | Capacité | |
| R6 | Klaxon | |
| R7 | Non utilisé | |
| R8 | Démarrage du moteur | |
| R9 | Allumage/arrêt des essuie-glaces avant | |
| R10 | Pompe de lave-glace, lunette arrière | |
| R11 | Allumage +15 | |
| R12 | Essuie-glaces avant, haute/basse vitesse | |
| R13 | Non utilisé | |
| R14 | Pompe de lave-glace, phares | |
| R15 | Non utilisé | |
| R16 | Non utilisé | |

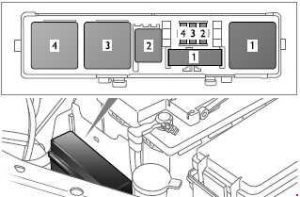

Boîte à fusibles devant la batterie
| N° | Ampérage [A] | Description |
| 1 | 60 | Pompe à air, air secondaire |
| 2 | 20 | Pompe à carburant ; Sondes lambda préchauffées. |
| 3 | 10 | Compresseur de climatisation |
| 4 | 30 | Relais principal |
| Relais | ||
| R1 | Non utilisé | |
| R2 | Compresseur de climatisation | |
| R3 | Sondes lambda préchauffées | |
| R4 | Relais principal, moteur (ECM/EVAP/injecteurs) | |
