Mazda 3 (2004-2020) – boîte à fusibles

juin 9, 2025 Lucas Moreau

Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Mazda 3 (2004-2020), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Mazda 3 (2004-2005) – schéma de répartition des fusibles

Année de production : 2004-2005.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2004-2005) est le fusible 43 dans la boîte à fusibles côté passager.

Bloc de fusibles (compartiment moteur)

Schéma du bloc de fusibles moteur pour Mazda 3 (2004-2005). — Mazda 3 – fusibles – compartiment moteur

Position	Description	Amp [A]	Description
1	FAN	40	Ventilateur de refroidissement
2	P / ST	80	EHPAS
3	BTN	40	Pour la protection de divers circuits
4	HEAD	40	Phares
5	PTC	80	–
6	GLOW	60	–
7	ABS 1	30	ABS *
8	ABS 2	20	ABS *
9	ENGINE	30	Pour la protection de divers circuits
10	–	–	–
11	IG KEY 1	30	Allumage
12	STARTER	20	Relais de démarreur
13	IG KEY 2	30	Allumage
14	–	–	–
15	HEATER	40	Moteur de ventilateur
16	–	–	–
17	DEFOG	40	Dégivrage de la lunette arrière
18	AUDIO	30	Système audio (modèle équipé du système audio BOSE)

19	ABS IG	10	ABS *
20	FOG	15	Phares antibrouillard*
21	HORN	15	Klaxon
22	–	–	–
23	H / CLEAN	20	–
24	F / PUMP	15	Pompe à carburant
25	P / ST IG	10	Direction assistée
26	A / C MAG	10	Climatisation
27	TCM	15	Module de commande de transmission
28	–	–	–
29	–	–	–
30	ENG + B	10	PCM
31	ROOM	15	Éclairage intérieur
32	ENG BAR 4	10	Chauffage O2
33	ENG BAR 3	10	Chauffage O2
34	EGI INJ	10	Injecteur
35	ENG BAR 1	10	Capteur de débit d’air
36	ENG BAR 2	10	Vanne EGR
* Certains modèles

Bloc de fusibles (côté passager)

Emplacement du fusible 43 de l'allume-cigare côté passager (2004-2005). — Mazda 3 – fusibles – habitacle

Position	Description	Amp [A]	Description
37	D / LOCK 2	15	Verrouillage électrique des portes
38	STOP	10	Feux de freinage
39	HEAD HIGH L	10	Feux de route (gauche)
40	HEAD HIGH R	10	Feux de route (droite)
41	–	–	–
42	–	–	–
43	CIGAR	15	Allume-cigare
44	RADIO	7,5	Système audio
45	MIRROR	10	Rétroviseur électrique
46	TAIL R	7,5	Feux arrière (droite) ; Feux de position (droite) ; Éclairage de la plaque d’immatriculation.
47	OBD	10	Pour la protection de divers circuits
48	–	–	–
49	TR / LOCK	20	–
50	CPU PWR	10	Unité de commande
51	HAZARD	15	Clignotants ; Feux de détresse.
52	SUN ROOF	20	Toit ouvrant *
53	WASHER	20	Essuie-glace avant ; Essuie-glace et lave-glace arrière.
54	–	–	–
55	P / WIND R	30	–
56	P / WIND L.	30	–
57	ALARM	7,5	–
58	M / DEF	7,5	Dégivrage du rétroviseur
59	–	–	–
60	HEAD LOW R	15	Feux de croisement (droite) ; Réglage des phares *
61	HEAD LOW L	15	Feux de croisement (gauche)

62	–	–	–
63	–	–	–
64	–	–	–
65	SAS	10	Système de retenue supplémentaire
66	METER	10	Tableau de bord ; Système d’immobilisation ; Système de verrouillage de la transmission.
67	IGNITION	20	ABS * ; EHPAS *.
68	WIPER	20	Essuie-glace avant
69	ENGINE	20	Pour la protection de divers circuits
70	IG SIG	10	Essuie-glace automatique *
71	SAS 2	7,5	Système de retenue supplémentaire
72	–	–	–
73	–	–	–
74	SEAT WARM	20	–
75	D / LOCK 1	25	Verrouillage électrique des portes
76	A / C	10	Climatisation ; Unité de commande de chauffage.
77	P / WIND L.	30	Lève-vitre électrique (gauche) *
78	P / WIND R	30	Lève-vitre électrique (droite) *
79	BACK	10	Feux de recul
80	SUN ROOF	7,5	Toit ouvrant *
81	TAIL L	7,5	Feux arrière (gauche) ; Feux de position (gauche).
82	ILLUMI	7,5	Éclairage
83	–	–	–
84	–	–	–
85	–	–	–
86	–	–	–
* Certains modèles

Mazda 3 (2006) – schéma des fusibles

Année de production : 2006.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2006) est le fusible 43 dans la boîte à fusibles côté passager.

Bloc de fusibles (compartiment moteur)

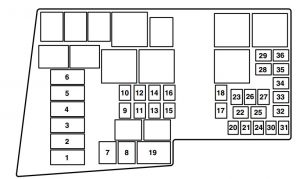

Diagramme du bloc de fusibles moteur pour Mazda 3 (2006). — Mazda 3 – fusibles – compartiment moteur

Position	Description	Amp [A]	Description
1	FAN	40	Ventilateur de refroidissement
2	P / ST	80	EHPAS
3	BTN	40	Pour la protection de divers circuits
4	HEAD	40	Phares
5	PTC	80	–
6	GLOW	60	–
7	ABS 1	30	ABS *
8	ABS 2	20	ABS *
9	ENGINE	30	Pour la protection de divers circuits
10	–	–	–
11	IG KEY 1	30	Allumage
12	STARTER	20	Relais de démarreur
13	IG KEY 2	30	Allumage
14	–	–	–
15	HEATER	40	Moteur de ventilateur
16	–	–	–
17	DEFOG	40	Dégivrage de la lunette arrière
18	AUDIO	30	Système audio (modèle équipé du système audio BOSE)

19	ABS IG	10	ABS *
20	FOG	15	Phares antibrouillard*
21	HORN	15	Klaxon
22	–	–	–
23	H / CLEAN	20	–
24	F / PUMP	15	Pompe à carburant
25	P / ST IG	10	Direction assistée
26	A / C MAG	10	Climatisation
27	TCM	15	Module de commande de transmission
28	–	–	–
29	–	–	–
30	ENG + B	10	PCM
31	ROOM	15	Éclairage intérieur
32	ENG BAR 4	10	Chauffage O2
33	ENG BAR 3	10	Chauffage O2
34	EGI INJ	10	Injecteur
35	ENG BAR 1	10	Capteur de débit d’air
36	ENG BAR 2	10	Vanne EGR
* Certains modèles

Bloc de fusibles (côté passager)

Boîte à fusibles côté passager avec système audio BOSE (2006). — Mazda 3 – fusibles – habitacle

Position	Description	Amp [A]	Description
37	D / LOCK 2	15	Verrouillage électrique des portes
38	STOP	10	Feux de freinage
39	HEAD HIGH L	10	Feux de route (gauche)
40	HEAD HIGH R	10	Feux de route (droite)
41	–	–	–
42	–	–	–
43	CIGAR	15	Allume-cigare
44	RADIO	7,5	Système audio
45	MIRROR	10	Rétroviseur électrique
46	TAIL R	7,5	Feux arrière (droite) ; Feux de position (droite) ; Éclairage de la plaque d’immatriculation.
47	OBD	10	Pour la protection de divers circuits
48	–	–	–
49	TR / LOCK	20	–
50	CPU PWR	10	Unité de commande
51	HAZARD	15	Clignotants ; Feux de détresse.
52	SUN ROOF	20	Toit ouvrant *
53	WASHER	20	Lave-glace avant ; Essuie-glace et lave-glace arrière.
54	–	–	–
55	P / WIND R	30	–
56	P / WIND L.	30	–
57	ALARM	7,5	–
58	M / DEF	7,5	Dégivrage du rétroviseur
59	–	–	–
60	HEAD LOW R	15	Feux de croisement (droite) ; Réglage des phares *
61	HEAD LOW L	15	Feux de croisement (gauche)

62	–	–	–
63	–	–	–
64	–	–	–
65	SAS	10	Système de retenue supplémentaire
66	METER	10	Tableau de bord ; Système d’immobilisation ; Système de verrouillage de la transmission.
67	IGNITION	20	ABS * ; EHPAS *.
68	WIPER	20	Essuie-glace avant
69	ENGINE	20	Pour la protection de divers circuits
70	IG SIG	10	Essuie-glace automatique *
71	SAS 2	7,5	Système de retenue supplémentaire
72	–	–	–
73	–	–	–
74	SEAT WARM	20	–
75	D / LOCK 1	25	Verrouillage électrique des portes
76	A / C	10	Climatisation ; Unité de commande de chauffage.
77	P / WIND L.	30	Lève-vitre électrique (gauche) *
78	P / WIND R	30	Lève-vitre électrique (droite) *
79	BACK	10	Feux de recul
80	SUN ROOF	7,5	Toit ouvrant *
81	TAIL L	7,5	Feux arrière (gauche) ; Feux de position (gauche).
82	ILLUMI	7,5	Éclairage
83	–	–	–
84	–	–	–
85	–	–	–
86	–	–	–
* Certains modèles

Mazda 3 (2007) – schéma de la boîte à fusibles

Année de production : 2007.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2007) est le fusible 43 dans la boîte à fusibles côté passager.

Bloc de fusibles (compartiment moteur)

Disposition du bloc de fusibles moteur pour Mazda 3 (2007). — Mazda 3 – fusibles – compartiment moteur

Sans turbocompresseur

Position	Description	Amp [A]	Description
1	FAN	40	Ventilateur de refroidissement
2	P / ST	80	Direction assistée
3	BTN	40	Pour la protection de divers circuits
4	HEAD	40	Phares
5	PTC	80	–
6	GLOW / P.SEAT	60	Siège électrique
7	ABS 1	30	ABS , DSC
8	ABS 2	20	ABS , DSC
9	ENGINE	30	Pour la protection de divers circuits
10	–	–	–
11	IG KEY 1	30	Clé de contact
12	STARTER	20	Relais de démarreur
13	IG KEY 2	30	Clé de contact
14	GLOW 1	–	–
15	HEATER	40	Moteur de ventilateur
16	GLOW 2	–	–
17	DEFOG	40	Dégivrage de la lunette arrière
18	AUDIO	30	Système audio (modèle équipé du système audio BOSE)

19	ABS IG	10	ABS * ; DSC *.
20	FOG	15	Phares antibrouillard avant *
21	HORN	15	Klaxon
22	DRL	10	DRL *
23	H / CLEAN	20	–
24	F / PUMP	15	Pompe à carburant
25	P / ST IG	10	Direction assistée
26	A / C MAG	10	Climatisation*
27	ALT / TCM	15	TCM *
28	GLOW SIG	–	–
29	P.OUTLET	–	Prise de courant
30	ENG + B	10	PCM
31	ROOM	15	Éclairage intérieur
32	ENG BAR 4	10	Capteurs O2 *
33	ENG BAR 3	10	Capteurs O2
34	EGI INJ	10	Injecteur
35	ENG BAR 1	10	Pour la protection de divers circuits
36	ENG BAR 2	10	PCM ; Pompe à carburant.
* Certains modèles

Avec turbocompresseur

Position	Description	Amp [A]	Description
1	FAN	70	Ventilateur de refroidissement
2	–	–	–
3	BTN	40	Pour la protection de divers circuits
4	HEAD	40	Phares
5	F / PUMP	30	Pompe à carburant
6	–	–	–
7	ABS 1	30	ABS, DSC
8	ABS 2	20	ABS, DSC
9	ENGINE	30	Pour la protection de divers circuits
10	INJECTOR	30	Injection de carburant
11	IG KEY 1	30	Clé de contact
12	STARTER	20	Relais de démarreur
13	IG KEY 2	30	Clé de contact
14	–	–	–
15	HEATER	40	Moteur de ventilateur
16	–	–	–
17	DEFOG	40	Dégivrage de la lunette arrière
18	AUDIO	30	Système audio (modèle équipé du système audio BOSE)

19	ABS IG	10	ABS
20	FOG	15	Phares antibrouillard avant
21	HORN	15	Klaxon
22	DRL	10	DRL *
23	H / CLEAN	20	–
24	ITP	15	Vanne de réduction électrique
25	–	–	–
26	A / C MAG	10	Climatisation
27	–	–	–
28	–	–	–
29	P.OUTLET	15	Prise de courant
30	ENG + B	10	PCM
31	ROOM	15	Éclairage intérieur
32	–	–	–
33	ENG BAR 3	10	Capteurs O2
34	–	–	–
35	ENG BAR 1	15	Pour la protection de divers circuits
36	ENG BAR 2	10	PCM ; Pompe à carburant.
* Certains modèles

Bloc de fusibles (côté passager)

Fusible de la pompe à carburant dans la boîte côté passager (2007). — Mazda 3 – fusibles – habitacle

Position	Description	Amp [A]	Description
37	D / LOCK 2	15	Système de double verrouillage *
38	STOP LAMP/HORN	10	Feu de freinage ; Klaxon.
39	HEAD HIGH L	10	Feux de route (gauche)
40	HEAD HIGH R	10	Feux de route (droite)
41	–	–	–
42	–	–	–
43	CIGAR	15	Allume-cigare
44	RADIO	7,5	Système d’amplification
45	MIRROR	10	Rétroviseur à réglage électrique *
46	TAIL R	7,5	Feux arrière (droite) ; Feux de position (droite) ; Éclairage de la plaque d’immatriculation.
47	OBD	10	Pour la protection de divers circuits
48	–	–	–
49	TR / LOCK	–	–
50	–	–	–
51	–	–	–
52	SUN ROOF	20	Toit ouvrant *
53	WASHER	20	Essuie-glace et lave-glace avant
54	–	–	–
55	P / WIND R	–	–
56	P / WIND L.	–	–
57	ALARM	–	–
58	M / DEF	7,5	Dégivrage du rétroviseur *
59	–	–	–
60	HEAD LOW R	15	Feux de croisement (droite) ; Réglage des phares *
61	HEAD LOW L	15	Feux de croisement (gauche)

Leggere Mazda 5 (2006-2018) – Boîte à fusibles

62	–	–	–
63	–	–	–
64	–	–	–
65	SAS	10	Système de retenue supplémentaire
66	METER	10	Ensemble d’indicateurs ; Système d’immobilisation.
67	IGNITION	20	ABS * ; DSC * ; Direction assistée.
68	WIPER	20	Essuie-glace et lave-glace avant
69	ENGINE	20	Pour la protection de divers circuits
70	IG SIG	10	Essuie-glace automatique * ; Interrupteur de fenêtre *.
71	SAS 2	7,5	Capteur de poids de siège
72	–	–	–
73	–	–	–
74	SEAT WARM	20	Chauffage de siège *
75	D / LOCK 1	25	Verrouillage électrique des portes *
76	A / C	10	Climatisation * ; Unité de commande de chauffage.
77	P / WIND L.	30	Lève-vitre électrique (gauche) *
78	P / WIND R	30	Lève-vitre électrique (droite) *
79	BACK	10	Feux de recul
80	SUN ROOF	7,5	Toit ouvrant *
81	TAIL L	7,5	Feux arrière (gauche) ; Feux de position (gauche).
82	ILLUMI	7,5	Éclairage
83	–	–	–
84	–	–	–
85	–	–	–
86	–	–	–
* Certains modèles

Mazda 3 (2008) – schéma de la boîte à fusibles

Année de production : 2008.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2008) est le fusible 43 dans la boîte à fusibles côté passager.

Bloc de fusibles (compartiment moteur)

Vue du bloc de fusibles moteur pour Mazda 3 (2008). — Mazda 3 – fusibles – compartiment moteur

Sans turbocompresseur

Position	Description	Amp [A]	Description
1	FAN	40	Ventilateur de refroidissement
2	P / ST	80	Direction assistée
3	BTN	40	Pour la protection de divers circuits
4	HEAD	40	Phares
5	PTC	80	–
6	GLOW / P.SEAT	60	Siège électrique
7	ABS 1	30	ABS , DSC
8	ABS 2	20	ABS , DSC
9	ENGINE	30	Pour la protection de divers circuits
10	–	–	–
11	IG KEY 1	30	Allumage
12	STARTER	20	Embrayage de démarreur
13	IG KEY 2	30	Allumage
14	GLOW 1	–	–
15	HEATER	40	Moteur de ventilateur
16	GLOW 2	–	–
17	DEFOG	40	Dégivrage de la lunette arrière
18	AUDIO	30	Système audio (modèle équipé du système audio BOSE)

19	ABS IG	10	ABS * ; DSC *.
20	FOG	15	Phares antibrouillard avant *
21	HORN	15	Klaxon
22	DRL	10	DRL *
23	H / CLEAN	20	–
24	F / PUMP	15	Pompe à carburant
25	P / ST IG	10	Direction assistée
26	A / C MAG	10	Climatisation*
27	ALT / TCM	15	TCM *
28	GLOW SIG	–	–
29	P.OUTLET	–	Prise de courant
30	ENG + B	10	PCM
31	ROOM	15	Éclairage intérieur
32	ENG BAR 4	10	Capteurs O2 *
33	ENG BAR 3	10	Capteurs O2
34	EGI INJ	10	Injecteur
35	ENG BAR 1	10	Pour la protection de divers circuits
36	ENG BAR 2	10	PCM ; Pompe à carburant.
* Certains modèles

Avec turbocompresseur

Position	Description	Amp [A]	Description
1	FAN	70	Ventilateur de refroidissement
2	–	–	–
3	BTN	40	Pour la protection de divers circuits
4	HEAD	40	Phares
5	F / PUMP	30	Pompe à carburant
6	–	–	–
7	ABS 1	30	ABS, DSC
8	ABS 2	20	ABS, DSC
9	ENGINE	30	Pour la protection de divers circuits
10	INJECTOR	30	Injection de carburant
11	IG KEY 1	30	Allumage
12	STARTER	20	Embrayage du démarreur
13	IG KEY 2	30	Allumage
14	–	–	–
15	HEATER	40	Moteur de ventilateur
16	–	–	–
17	DEFOG	40	Dégivrage de la lunette arrière
18	AUDIO	30	Système audio (modèle équipé du système audio BOSE)

19	ABS IG	10	ABS
20	FOG	15	Phares antibrouillard avant
21	HORN	15	Klaxon
22	DRL	10	DRL *
23	H / CLEAN	20	–
24	ITP	15	Vanne de limitation électrique
25	–	–	–
26	A / C MAG	10	Climatisation
27	–	–	–
28	–	–	–
29	P.OUTLET	15	Prise de courant
30	ENG + B	10	PCM
31	ROOM	15	Éclairage intérieur
32	–	–	–
33	ENG BAR 3	10	Capteurs O2
34	–	–	–
35	ENG BAR 1	15	Pour la protection de divers circuits
36	ENG BAR 2	10	PCM ; Pompe à carburant.
* Certains modèles

Bloc de fusibles (côté passager)

Emplacement du fusible de la pompe à carburant côté passager (2008). — Mazda 3 – fusibles – habitacle

Position	Description	Amp [A]	Description
37	D / LOCK 2	15	Système de double verrouillage *
38	STOP LAMP/HORN	10	Feu de freinage ; Klaxon.
39	HEAD HIGH L	10	Feux de route (gauche)
40	HEAD HIGH R	10	Feux de route (droite)
41	–	–	–
42	–	–	–
43	CIGAR	15	Allume-cigare
44	RADIO	7,5	Système audio
45	MIRROR	10	Rétroviseur à réglage électrique *
46	TAIL R	7,5	Feux arrière (droite) ; Feux de position (droite) ; Éclairage de la plaque d’immatriculation.
47	OBD	10	Pour la protection de divers circuits
48	–	–	–
49	TR / LOCK	–	–
50	–	–	–
51	–	–	–
52	SUN ROOF	20	Toit ouvrant *
53	WASHER	20	Essuie-glace et lave-glace avant
54	–	–	–
55	P / WIND R	–	–
56	P / WIND L.	–	–
57	ALARM	–	–
58	M / DEF	7,5	Dégivrage du rétroviseur *
59	–	–	–
60	HEAD LOW R	15	Feux de croisement (droite) ; Réglage des phares *
61	HEAD LOW L	15	Feux de croisement (gauche)

62	–	–	–
63	–	–	–
64	–	–	–
65	SAS	10	Système de retenue supplémentaire
66	METER	10	Ensemble d’indicateurs ; Système d’immobilisation.
67	IGNITION	20	ABS * ; DSC * ; Direction assistée.
68	WIPER	20	Essuie-glace et lave-glace avant
69	ENGINE	20	Pour la protection de divers circuits
70	IG SIG	10	Essuie-glace automatique * ; Interrupteur de fenêtre *.
71	SAS 2	7,5	Capteur de poids de siège
72	–	–	–
73	–	–	–
74	SEAT WARM	20	Chauffage de siège *
75	D / LOCK 1	25	Verrouillage électrique des portes *
76	A / C	10	Climatisation * ; Unité de commande de chauffage.
77	P / WIND L.	30	Lève-vitre électrique (gauche) *
78	P / WIND R	30	Lève-vitre électrique (droite) *
79	BACK	10	Éclairage de recul
80	SUN ROOF	7,5	Toit ouvrant *
81	TAIL L	7,5	Feux arrière (gauche) ; Feux de position (gauche).
82	ILLUMI	7,5	Éclairage
83	–	–	–
84	–	–	–
85	–	–	–
86	–	–	–
* Certains modèles

Mazda 3 (2009) – schéma de la boîte à fusibles

Année de production : 2009.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2009) est le fusible 43 dans la boîte à fusibles côté passager.

Bloc de fusibles (compartiment moteur)

Schéma du bloc de fusibles moteur pour Mazda 3 (2009). — Mazda 3 – fusibles – compartiment moteur

Sans turbocompresseur

Position	Description	Amp [A]	Description
1	FAN	40	Ventilateur de refroidissement
2	P / ST	80	Direction assistée
3	BTN	40	Pour la protection de divers circuits
4	HEAD	40	Phares
5	PTC	80	–
6	GLOW / P.SEAT	60	Siège électrique
7	ABS 1	30	ABS , DSC
8	ABS 2	20	ABS , DSC
9	ENGINE	30	Pour la protection de divers circuits
10	–	–	–
11	IG KEY 1	30	Allumage
12	STARTER	20	Relais de démarreur
13	IG KEY 2	30	Allumage
14	GLOW 1	–	–
15	HEATER	40	Moteur de ventilateur
16	GLOW 2	–	–
17	DEFOG	40	Dégivrage de la lunette arrière
18	AUDIO	30	Système audio (modèle équipé du système audio BOSE)

19	ABS IG	10	ABS * ; DSC *.
20	FOG	15	Phares antibrouillard avant *
21	HORN	15	Klaxon
22	DRL	10	DRL *
23	H / CLEAN	20	–
24	F / PUMP	15	Pompe à carburant
25	P / ST IG	10	Direction assistée
26	A / C MAG	10	Climatisation*
27	ALT / TCM	15	TCM *
28	GLOW SIG	–	–
29	P.OUTLET	–	Prise de courant
30	ENG + B	10	PCM
31	ROOM	15	Lumières intérieures
32	ENG BAR 4	10	Capteurs O2 *
33	ENG BAR 3	10	Capteurs O2
34	EGI INJ	10	Injecteur
35	ENG BAR 1	10	Pour la protection de divers circuits
36	ENG BAR 2	10	PCM ; Pompe à carburant.
* Certains modèles

Avec turbocompresseur

Position	Description	Amp [A]	Description
1	FAN	70	Ventilateur de refroidissement
2	–	–	–
3	BTN	40	Pour la protection de divers circuits
4	HEAD	40	Phares
5	F / PUMP	30	Pompe à carburant
6	–	–	–
7	ABS 1	30	ABS, DSC
8	ABS 2	20	ABS, DSC
9	ENGINE	30	Pour la protection de divers circuits
10	INJECTOR	30	Injection de carburant
11	IG KEY 1	30	Allumage
12	STARTER	20	Relais de démarreur
13	IG KEY 2	30	Allumage
14	–	–	–
15	HEATER	40	Moteur de ventilateur
16	–	–	–
17	DEFOG	40	Dégivrage de la lunette arrière
18	AUDIO	30	Système audio (modèle équipé du système audio BOSE)

19	ABS IG	10	ABS
20	FOG	15	Phares antibrouillard avant
21	HORN	15	Klaxon
22	DRL	10	DRL *
23	H / CLEAN	20	–
24	ITP	15	Vanne de régulation électrique
25	–	–	–
26	A / C MAG	10	Climatisation
27	–	–	–
28	–	–	–
29	P.OUTLET	15	Prise de courant
30	ENG + B	10	PCM
31	ROOM	15	Lumières intérieures
32	–	–	–
33	ENG BAR 3	10	Capteurs O2
34	–	–	–
35	ENG BAR 1	15	Pour la protection de divers circuits
36	ENG BAR 2	10	PCM ; Pompe à carburant.
* Certains modèles

Bloc de fusibles (côté passager)

Boîte à fusibles côté passager, incluant la pompe à carburant (2009). — Mazda 3 – fusibles – habitacle

Position	Description	Amp [A]	Description
37	D / LOCK 2	15	Système de double verrouillage *
38	STOP LAMP/HORN	10	Feu de freinage ; Klaxon.
39	HEAD HIGH L	10	Feux de route (gauche)
40	HEAD HIGH R	10	Feux de route (droite)
41	–	–	–
42	–	–	–
43	CIGAR	15	Allume-cigare
44	RADIO	7,5	Système audio
45	MIRROR	10	Rétroviseur à réglage électrique *
46	TAIL R	7,5	Feux arrière (droite) ; Feux de position (droite) ; Éclairage de la plaque d’immatriculation.
47	OBD	10	Pour la protection de divers circuits
48	–	–	–
49	TR / LOCK	–	–
50	–	–	–
51	–	–	–
52	SUN ROOF	20	Toit ouvrant *
53	WASHER	20	Essuie-glace et lave-glace avant
54	–	–	–
55	P / WIND R	–	–
56	P / WIND L.	–	–
57	ALARM	–	–
58	M / DEF	7,5	Dégivrage du rétroviseur *
59	–	–	–
60	HEAD LOW R	15	Feux de croisement (droite) ; Réglage des phares *
61	HEAD LOW L	15	Feux de croisement (gauche)

62	–	–	–
63	–	–	–
64	–	–	–
65	SAS	10	Système de sécurité supplémentaire
66	METER	10	Ensemble d’indicateurs ; Système d’immobilisation.
67	IGNITION	20	ABS * ; DSC * ; Direction assistée.
68	WIPER	20	Essuie-glace et lave-glace avant
69	ENGINE	20	Pour la protection de divers circuits
70	IG SIG	10	Essuie-glace automatique * ; Interrupteur de fenêtre *.
71	SAS 2	7,5	Capteur de poids de siège
72	–	–	–
73	–	–	–
74	SEAT WARM	20	Chauffage de siège *
75	D / LOCK 1	25	Verrouillage électrique des portes *
76	A / C	10	Climatisation * ; Unité de commande de chauffage.
77	P / WIND L.	30	Lève-vitre électrique (gauche) *
78	P / WIND R	30	Lève-vitre électrique (droite) *
79	BACK	10	Feux de recul
80	SUN ROOF	7,5	Toit ouvrant *
81	TAIL L	7,5	Feux arrière (gauche) ; Feux de position (gauche).
82	ILLUMI	7,5	Éclairage
83	–	–	–
84	–	–	–
85	–	–	–
86	–	–	–
* Certains modèles

Leggere Mazda MPV LW (1999-2006) – Boîte à fusibles

Mazda 3 (2010) – schéma de la boîte à fusibles

Année de production : 2010.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2010) est le fusible 14 dans la boîte à fusibles côté passager.

Bloc de fusibles (compartiment moteur)

Diagramme du bloc de fusibles moteur pour Mazda 3 (2010). — Mazda 3 – fusibles – compartiment moteur

Position	Description	Amp [A]	Description
1	FAN 2	–	–
2	ENG MAIN	40	Unité de commande moteur
3	BTN 1	50	Pour la protection de divers circuits
4	A / C MAG	7,5	Climatisation
5	H / L HI	20	Phares avec feux de route
6	FOG	15	Phares antibrouillard*
7	H/L WASH	–	–
8	SUNROOF	15	Toit ouvrant *
9	F.DEF RH	–	–
10	F.DEF LH	–	–
11	FAN 1	40	Ventilateur de refroidissement
12	ROOM	15	Éclairage intérieur
13	TCM	15	TCM *
14	DSC	20	Système de contrôle dynamique de la stabilité *
15	BTN 2	7,5	Pour la protection de divers circuits
16	AT PUMP	–	–
17	HEATER	40	Chauffage
18	INJ	–	–
19	R.DEF	30	Dégivrage de la lunette arrière

20	IGKEY 2	40	Pour la protection de divers circuits
21	IGKEY 1	40	Pour la protection de divers circuits
22	HORN	15	Klaxon
23	STOP	15	Feux stop
24	ENG + B	10	Système de contrôle moteur
25	FUEL PUMP	25	Système d’alimentation
26	ABS	40	ABS
27	SEAT WARM	20	Chauffage de siège *
28	EHPAS	80	Direction assistée électro-hydraulique
29	–	–	–
30	ABS IG	7,5	ABS
31	–	–	–
32	H / L LO RH	15	Feux de croisement avant (droite)
33	H / L LO LH	15	Feux de croisement avant (gauche)
34	ILLUM	7,5	Éclairage du tableau de bord
35	TAIL	15	Feu arrière
36	ENG INJ	15	Système de contrôle moteur
37	ENG BAR	15	PCM
38	ENG BAR 2	20	PCM
39	ETV	15	Vanne de régulation électrique
* Certains modèles

Bloc de fusibles (côté passager)

Emplacement du fusible 14 de l'allume-cigare côté passager (2010). — Mazda 3 – fusibles – côté passager

Position	Description	Amp [A]	Description
1	BOSE	30	Modèle équipé du système audio Bose® *
2	P30 SEAT	30	Siège électrique *
3	P.WIND	30	Lève-vitre électrique
4	D LOCK	25	Moteur de verrouillage de porte
5	–	–	–
6	–	–	–
7	ESCL	15	Verrouillage électronique de la direction *
8	SAS	15	Airbag
9	–	–	–
10	HAZARD	15	Feux de détresse
11	METER	15	Pour la protection de divers circuits
12	OUTLET	15	Prise accessoire
13	R WIPER	15	Essuie-glace arrière*
14	CIGAR	15	Allume-cigare
15	–	–	–
16	HEATER	10	Moteur de ventilateur
17	MIRROR	10	Commande de rétroviseur

18	ST SIG	10	Signal du moteur de démarrage
19	–	–	–
20	AUDIO	7,5	Système audio
21	M.DEF	7,5	Dégivrage du rétroviseur *
22	AFS	7,5	Système d’éclairage adaptatif *
23	–	–	–
24	ENG	20	Système de gestion moteur
25	–	–	–
26	–	–	–
27	–	–	–
28	–	–	–
29	–	–	–
30	P.WIND	25	Lève-vitre électrique
31	–	–	–
32	F WIPER	25	Essuie-glace et lave-glace avant
33	–	–	–
34	–	–	–
* Certains modèles

Mazda 3 (2011) – schéma des fusibles

Année de fabrication : 2011.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2012-2013) est le fusible 14 du panneau de fusibles côté passager.

Boîte à fusibles (compartiment moteur)

Schéma de la boîte à fusibles moteur pour Mazda 3 (2012-2013). — Mazda 3 – fusibles – compartiment moteur

Position	Description	Amp [A]	Description
1	FAN 2	40	Ventilateur de refroidissement *
2	ENG MAIN	40	Système de gestion moteur
3	BTN 1	50	Pour la protection de divers circuits
4	A / C MAG	7,5	Climatisation
5	H / L HI	20	Feux de route
6	FOG	15	Feux de brouillard*
7	H/L WASH	–	–
8	SUNROOF	15	Toit ouvrant *
9	F.DEF RH	–	–
10	F.DEF LH	–	–
11	FAN 1	40	Ventilateur de refroidissement
12	ROOM	15	Éclairage intérieur
13	TCM	15	TCM *
14	DSC	20	Système de contrôle dynamique de la stabilité *
15	BTN 2	7,5	Pour la protection de divers circuits
16	AT PUMP	–	–
17	HEATER	40	Climatisation
18	INJ	30	Injecteur*
19	R.DEF	30	Dégivrage de la lunette arrière

20	IGKEY 2	40	Pour la protection de divers circuits
21	IGKEY 1	40	Pour la protection de divers circuits
22	HORN	15	Klaxon
23	STOP	15	Feux de freinage
24	ENG + B	10	Système de gestion moteur
25	FUEL PUMP	25	Système d’alimentation
26	ABS	40	ABS
27	SEAT WARM	20	Siège chauffant *
28	EHPAS	80	Direction assistée électro-hydraulique
29	–	–	–
30	ABS IG	7,5	ABS
31	SWS	7,5	Airbag
32	H / L LO RH	15	Feux de brouillard (droite)
33	H / L LO LH	15	Feux de brouillard (gauche)
34	ILLUM	7,5	Éclairage du tableau de bord
35	TAIL	15	Feu arrière
36	ENG INJ	15	Système de gestion moteur
37	ENG BAR	15	PCM
38	ENG BAR 2	20	PCM
39	ETV	15	Vanne de régulation électrique
* Certains modèles

Boîte à fusibles (côté passager)

Position	Description	Amp [A]	Description
1	BOSE	30	Modèle équipé du système audio Bose® *
2	P30 SEAT	30	Siège électrique *
3	P.WIND	30	Lève-vitre électrique
4	D LOCK	25	Moteur de verrouillage de porte
5	–	–	–
6	–	–	–
7	ESCL	–	–
8	SAS	15	Airbag
9	–	–	–
10	HAZARD	15	Feux de détresse
11	METER	15	Pour la protection de divers circuits
12	OUTLET	15	Prise d’accessoires
13	R WIPER	15	Essuie-glace arrière*
14	CIGAR	15	Allume-cigare
15	–	–	–
16	HEATER	10	Climatisation
17	MIRROR	10	Commande de rétroviseur

18	ST SIG	10	Signal du moteur de démarrage
19	–	–	–
20	AUDIO	7,5	Système audio
21	M.DEF	7,5	Dégivrage de rétroviseur *
22	AFS	7,5	Système d’éclairage avant adaptatif *
23	–	–	–
24	ENG	20	Système de gestion moteur
25	–	–	–
26	–	–	–
27	–	–	–
28	–	–	–
29	–	–	–
30	P.WIND	25	Lève-vitre électrique
31	–	–	–
32	F WIPER	25	Essuie-glace et lave-glace avant
33	–	–	–
34	–	–	–
* Certains modèles

Mazda 3 (2012-2013) – schéma de la boîte à fusibles

Année de fabrication : 2012, 2013.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2012-2013) est le fusible 14 de la boîte à fusibles côté passager.

Boîte à fusibles (compartiment moteur)

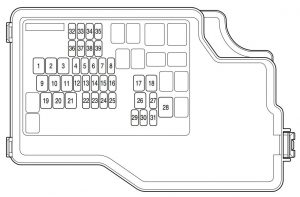

Disposition des fusibles du compartiment moteur pour Mazda 3 (2012-2013). — Mazda 3 – fusibles – compartiment moteur

Position	Description	Amp [A]	Description
1	DCDC * 1	–	–
1	FAN 2*2	40	Ventilateur de refroidissement *
2	ENG MAIN	40	Système de gestion moteur
3	BTN 1	50	Pour la protection de divers circuits
4	A / C MAG	7,5	Climatisation
5	H / L HI	20	Feux de route
6	FOG	15	Feux de brouillard*
7	H/L WASH	–	–
8	SUNROOF	15	Toit ouvrant *
9	HEATER*1	40	Climatisation
9	F.DEF RH * 2	–	–
10	EVVT * 1	20	Système de gestion moteur
10	F.DEF LH * 2	–	–
11	FAN 1	40	Ventilateur de refroidissement *
12	ROOM	15	Éclairage intérieur
13	TCM	15	Système de gestion moteur *
14	DSC	20	Système de contrôle dynamique de la stabilité *
15	BTN 2	7,5	Pour la protection de divers circuits
16	AT PUMP	–	–
17	PTC * 1	–	–
17	HEATER*2	40	Climatisation
18	INJ	30	Système de gestion moteur *

19	R.DEF	30	Dégivrage de la lunette arrière
20	IGKEY 2	40	Pour la protection de divers circuits
21	IGKEY 1	40	Pour la protection de divers circuits
22	HORN	15	Klaxon
23	STOP	15	Feux stop
24	ENG + B	10	Système de gestion moteur
25	FUEL PUMP	25	Système d’alimentation
26	ABS	40	ABS
27	SEAT WARM	20	Sièges chauffants *
28	EHPAS	80	Direction assistée
29	–	–	–
30	ABS IG	7,5	ABS
31	SWS	7,5	Airbag
32	H / L LO RH	15	Feux de brouillard (droite)
33	H / L LO LH	15	Feux de brouillard (gauche)
34	ILLUM	7,5	Éclairage du tableau de bord
35	TAIL	15	Feux arrière ; Feux de position ; Éclairage de la plaque d’immatriculation.
36	ENG INJ	15	Système de gestion moteur
37	ENG BAR	15	Système de gestion moteur
38	ENG INJ * 1		Système de gestion moteur
38	ENG BAR 2*2	20	Système de gestion moteur
39	EHPAS IG * 1	–	–
39	ETV * 2	15	Système de gestion moteur
* Certains modèles * 1 SKYACTIV-G 2.0 * 2 MZR 2.0, MZR 2.3 DISI Turbo et MZR 2.5

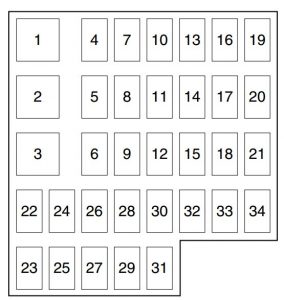

Boîte à fusibles (côté passager)

Position	Description	Amp [A]	Description
1	BOSE	–	–
2	P SEAT	30	Siège électrique *
3	P.WIND	30	Lève-vitre électrique
4	D LOCK	25	Moteur de verrouillage de porte
5	–	–	–
6	–	–	–
7	ESCL	–	–
8	SAS	15	Airbag
9	–	–	–
10	HAZARD	15	Feux de détresse ; Clignotants.
11	METER	15	Tableau de bord
12	OUTLET	15	Prise d’accessoires
13	R WIPER	15	Essuie-glace et lave-glace arrière *
14	CIGAR	15	Prise d’accessoires ; Allume-cigare.
15	–	–	–
16	HEATER	10	Climatisation
17	MIRROR	10	Commande de rétroviseur

18	ST SIG	10	Système de contrôle moteur
19	–	–	–
20	AUDIO	7,5	Système audio
21	M.DEF	7,5	Dégivrage de rétroviseur *
22	AFS	7,5	Système d’éclairage avant adaptatif *
23	–	–	–
24	ENG	20	Système de contrôle moteur
25	–	–	–
26	METER2	–	–
27	–	–	–
28	AUDIO2	–	–
29	–	–	–
30	P.WIND	25	Lève-vitre électrique
31	–	–	–
32	F WIPER	25	Essuie-glace et lave-glace avant
33	BOSE 2	25	Modèle équipé du système audio Bose® *
34	–	–	–
* Certains modèles

Mazda 3 (2014) – schéma des fusibles

Année de fabrication : 2014, 2015.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2014) est le fusible 11 de la boîte à fusibles à gauche.

Boîte à fusibles (compartiment moteur)

Schéma de la boîte à fusibles moteur pour Mazda 3 (2014). — Mazda 3 – fusibles – compartiment moteur

Position	Description	Amp [A]	Description
1	FOG	15	Phares antibrouillard *
2	H / L HI	20	Phares de route *
3	H / CLEAN	20	–
4	STOP	10	Feux stop
5	ROOM	15	Lumière intérieure
6	ENG + B	7,5	Système de contrôle moteur
7	FUEL WARM	–	–
8	HAZARD	25	Feux de détresse ; Clignotants.
9	ABS / DSCS	30	ABS ; Système de contrôle dynamique de la stabilité.
10	METER2	7,5	–
11	AUDIO2	7,5	Système audio
12	BOSE	25	Modèle équipé du système audio Bose ® *
13	AUDIO1	15	Système audio
14	FUEL PUMP	15	Système d’alimentation
15	HID R DRL	15	Phare (droit) * 1 ; Feux de jour
16	AT PUMP	15	–
17	HORN	15	Klaxon
18	TAIL	15	Feux arrière ; Feux de plaque d’immatriculation ; Feux de stationnement ; Feux de position avant.
19	CNG	–	–
20	AT	15	Système de contrôle moteur
21	R.WIPER	15	Essuie-glace arrière *

22	A / C	7,5	Climatisation
23	ENGINE3	15	Système de gestion moteur
24	ENGINE2	15	Système de gestion moteur
25	ENGINE1	15	Système de gestion moteur
26	GLOW SIG	5	–
27	EVVT	20	Système de gestion moteur
28	WIPER	20	Essuie-glace et lave-glace avant
29	DCDC REG	–	–
30	–	–	–
31	ADD FAN DE	–	–
32	P.WINDOW1	30	Vitres électriques
33	H / LOW R	15	Feux de brouillard (droite) * 2
34	H/L LOW L HID L	15	Phare (gauche) * 1 ; Phare antibrouillard (gauche) * 2
35	METER1	10	Instrument de mesure
36	IG2	30	Pour la protection de divers circuits
37	–	–	–
38	FAN DE	–	–
39	DCDC DE	–	–
40	SRS1	7,5	Airbag
41	ENGINE. IG1	15	Système de gestion moteur
42	C / U IG1	15	Pour la protection de divers circuits
43	–	–	–
* 1 Avec phares au xénon * 2 Avec phares halogènes

Leggere Mazda MX-30 (2022) – boîte à fusibles

Boîte à fusibles (côté gauche)

Position	Description	Amp [A]	Description
1	P.SEAT D	30	Siège électrique *
2	D LOCK	25	Moteur de verrouillage de porte
3	P.WINDOW2	25	Vitres électriques
4	SEAT WARM	20	Siège chauffant *
5	R.OUTLET3	15	Prise d’accessoires
6	SRS2 / ESCL	15	Capteur de poids de siège *
7	SUNROOF	10	Toit ouvrant *
8	M.DEF	7,5	Rétroviseur dégivrant *
9	R.OUTLET1	–	–
10	MIRROR	7,5	Commande de rétroviseur
11	F.OUTLET	15	Prise d’accessoires Allume-cigare ;
12	AT IND	7,5	Indicateur de changement de vitesse AT
13	–	–	–
14	–	–	–
15	–	–	–
* Certains modèles

Mazda 3 (2015-2016) – schéma des fusibles du compartiment moteur

Année de fabrication : 2015, 2016.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2015-2016) est le fusible 11 de la boîte à fusibles à gauche.

Boîte à fusibles (compartiment moteur)

Diagramme de la boîte à fusibles moteur pour Mazda 3 (2015-2016). — Mazda 3 – fusibles – compartiment moteur

Position	Description	Amp [A]	Description
1	FOG	15	Phares antibrouillard *
2	H / L HI	20	Phares de route *
3	H / CLEAN	20	–
4	STOP	10	Feux stop
5	ROOM	15	Éclairage intérieur
6	ENG + B	7,5	Système de contrôle moteur
7	FUEL WARM	–	–
8	HAZARD	25	Feux de détresse ; Clignotants.
9	ABS / DSCS	30	ABS ; Système de contrôle dynamique de la stabilité.
10	METER2	7,5	–
11	AUDIO2	7,5	Système audio
12	BOSE	25	Modèle équipé du système audio Bose ® *
13	AUDIO1	15	Système audio
14	FUEL PUMP	15	Système d’alimentation
15	HID R DRL	15	Phare (droit) * 1 ; Feux de jour
16	AT PUMP	15	–
17	HORN	15	Klaxon
18	TAIL	15	Feux arrière ; Feux de plaque d’immatriculation ; Feux de stationnement ; Feux de position avant.
19	CNG	–	–
20	AT	15	Système de contrôle moteur
21	R.WIPER	15	Essuie-glace arrière *

22	A / C	7,5	Climatisation
23	ENGINE3	15	Système de gestion moteur
24	ENGINE2	15	Système de gestion moteur
25	ENGINE1	15	Système de gestion moteur
26	GLOW SIG	5	–
27	EVVT	20	Système de gestion moteur
28	WIPER	20	Essuie-glace et lave-glace avant
29	DCDC REG	–	–
30	–	–	–
31	ADD FAN DE	–	–
32	P.WINDOW1	30	Vitres électriques
33	H / LOW R	15	Feux de route (droite) * 2
34	H/L LOW L HID L	15	Phare principal (gauche) * 1 ; Phare antibrouillard (gauche) * 2
35	METER1	10	Tableau de bord
36	IG2	30	Pour la protection de divers circuits
37	–	–	–
38	FAN DE	–	–
39	DCDC DE	–	–
40	SRS1	7,5	Airbag
41	ENGINE. IG1	15	Système de gestion moteur
42	C / U IG1	15	Pour la protection de divers circuits
43	–	–	–
* 1 Avec phares au xénon * 2 Avec phares halogènes

Boîte à fusibles (côté gauche)

Position	Description	Amp [A]	Description
1	P.SEAT D	30	Siège électrique *
2	D LOCK	25	Moteur de verrouillage de porte
3	P.WINDOW2	25	Vitres électriques
4	SEAT WARM	20	Siège chauffant *
5	R.OUTLET3	15	Prise d’accessoires
6	SRS2 / ESCL	15	Capteur de poids de siège *
7	SUNROOF	10	Toit ouvrant *
8	M.DEF	7,5	Rétroviseur chauffant *
9	R.OUTLET1	–	–
10	MIRROR	7,5	Commande de rétroviseur
11	F.OUTLET	15	Prise d’accessoires Allume-cigare ;
12	AT IND	7,5	Indicateur de changement de vitesse AT
13	–	–	–
14	–	–	–
15	–	–	–
* Certains modèles

Mazda 3 (2017) – schéma des fusibles

Année de fabrication : 2017.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 3 (2017) est le fusible 11 de la boîte à fusibles à gauche.

Boîte à fusibles (compartiment moteur)

Disposition de la boîte à fusibles moteur pour Mazda 3 (2017). — Mazda 3 – fusibles – compartiment moteur

Position	Description	Ampérage [A]	Description
1	FOG	15	Phares antibrouillard *
2	H / L HI	20	Phares de route *
3	H / CLEAN	20	–
4	STOP	10	Feux stop
5	ROOM	15	Lumière intérieure
6	ENG + B	7,5	Système de gestion moteur
7	FUEL WARM	–	–
8	HAZARD	25	Feux de détresse ; Clignotants.
9	ABS / DSCS	30	ABS ; Système de contrôle dynamique de la stabilité
10	METER2	7,5	–
11	AUDIO2	7,5	Système audio
12	BOSE	25	Modèle équipé du système audio Bose ® *
13	AUDIO1	15	Système audio
14	FUEL PUMP	15	Système d’alimentation
15	HID R DRL	15	Phare (droit) * 1 ; Feux de jour
16	AT PUMP	15	–
17	HORN	15	Klaxon
18	TAIL	15	Feux arrière ; Feux de plaque d’immatriculation ; Éclairage de stationnement ; Feux de position avant.
19	ST HEATER	15	Volant chauffant *
20	W	15	Système de gestion du pont moteur
21	R.WIPER	15	Essuie-glace arrière *

22	A / C	7,5	Climatisation
23	ENGINE3	15	Système de gestion moteur
24	ENGINE2	15	Système de gestion moteur
25	ENGINE3	15	Système de gestion moteur
26	GLOW SIG	5	–
27	EVVT	20	Système de gestion moteur
28	WIPER	20	Essuie-glace et lave-glace avant
29	DCDC REG	30	–
30	EPB L FUEL.P2	30	Frein de stationnement électrique (EPB) (gauche)
31	ADD FAN DE	40	–
32	P.WINDOW1	30	Vitres électriques
33	H / LOW R	15	Feux de route (droite) * 2
34	H/L LOW L HID L	15	Phare (gauche) * 1 ; Phare de croisement (gauche) * 2
35	METER1	10	Instrument de mesure
36	IG2	30	Pour la protection de divers circuits
37	EPB R LPG	30	Frein de stationnement électrique (EPB) (droite) *
38	FUEL.P3 FAN DE	40	–
39	DCDC DE	40	–
40	SRS1	7,5	Airbag
41	ENGINE. IG1	15	Système de gestion moteur
42	C / U IG1	15	Pour la protection de divers circuits
43	METER3	10	–
* 1 Avec phares au xénon * 2 Avec phares halogènes

Boîte à fusibles (côté gauche)

Position	Description	Ampérage [A]	Description
1	P.WINDOW3 P.SEAT D	30	Siège électrique *
2	D LOCK	25	Moteur de verrouillage de porte
3	P.WINDOW2	25	Vitres électriques
4	SEAT WARM	20	Siège chauffant *
5	R.OUTLET3	15	Prise d’accessoires
6	SRS2 / ESCL	15	Airbag
7	SUNROOF	10	Toit ouvrant *
8	M.DEF	7,5	Rétroviseur chauffant *
9	R.OUTLET1	15	–
10	MIRROR	7,5	Commande de rétroviseur
11	F.OUTLET	15	Prise d’accessoires
12	W IND	7,5	Indicateur de changement de vitesse AT
13	SRS1	7,5	–
14	METER1	10	–
15	C / U IG1	15	–
* Certains modèles

Mazda 3 (2019-2020) – schéma des fusibles

Année de fabrication : 2019, 2020.

Fusibles de l’allume-cigare (prise de courant) : F15 et F30 dans la boîte à fusibles du compartiment moteur.

Schéma des fusibles dans l’habitacle

Emplacement de la boîte à fusibles

Située sur le côté gauche du véhicule, derrière le couvercle. Emplacement de la boîte à fusibles Mazda 3 (2019-2020) derrière le couvercle.

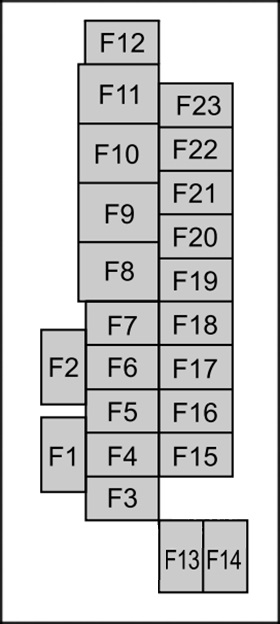

Schéma de la boîte à fusibles

Schéma détaillé de la boîte à fusibles Mazda 3 (2019-2020).

Affectation des fusibles dans l’habitacle (2019, 2020)

N°	Amp [A]	Description
N°	Amp [A]	Description
F1	–	Non utilisé
F2	–	Non utilisé
F3	–	Non utilisé
F4	15 A	Verrouillage électrique des portes (conducteur)
F5	15 A	Verrouillage électrique des portes (passager)
F6	–	Non utilisé
F7	–	Non utilisé
F8	–	Non utilisé
F9	30 A	Vitres électriques (commande)
F10	30 A	Vitres électriques (passager)
F11	30 A	Siège électrique (conducteur) (certains modèles)

N°	Amp [A]	Description
F12	–	Non utilisé
F13	15 A	Audio
F14	–	Non utilisé
F15	15 A	Verrouillage de la porte arrière
F 16	15 A	Éclairage
F17	10 A	Feux de freinage
F18	10 A	Feux arrière
F19	10 A	Clignotants arrière
F20	10 A	Feux arrière
F21	10 A	Feux arrière
F22	7,5 A	Verrouillage électrique de la direction (certains modèles)
F23	–	Non utilisé

Schéma des fusibles dans le compartiment moteur

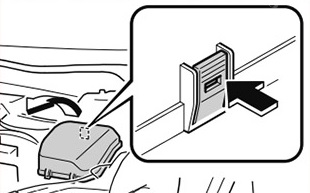

Emplacement du boîtier de fusibles

Emplacement du boîtier de fusibles dans l'habitacle Mazda 3 (2019-2020).

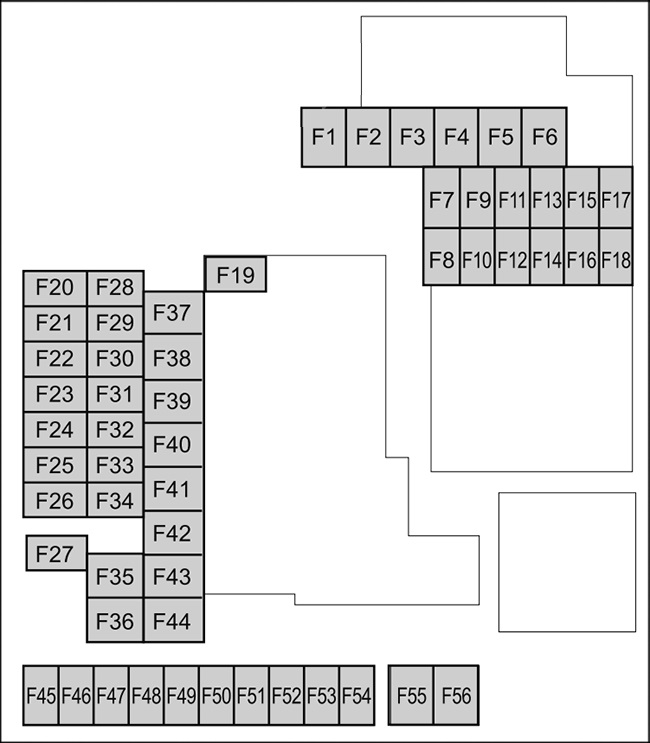

Schéma du boîtier de fusibles

Schéma d'affectation des fusibles de l'habitacle Mazda 3 (2019-2020).

Affectation des fusibles dans le compartiment moteur (2019, 2020)

N°	Amp [A]	Description
N°	Amp [A]	Description
F1	–	Non utilisé
F2	20 A	Chauffage du pare-brise (certains modèles)
F3	30 A	Système de gestion moteur
F3	20 A	Non utilisé
F4	20 A	S-VT
F5	40 A	Système de gestion moteur
F6	20 A	Non utilisé
F7	15 A	Non utilisé
F7	20 A	Pompe à carburant
F8	15 A	Système de gestion moteur
F9	15 A	Système de gestion de la transmission (certains modèles)
F10	15 A	Système de gestion moteur
F11	7,5 A	Climatisation
F12	15 A	Système de gestion moteur
F13	15 A	Non utilisé
F14	20 A	Chauffage des sièges avant (certains modèles)
F15	20 A	Non utilisé
F 16	15 A	Pour la protection de divers circuits
F17	–	Non utilisé
F18	15 A	Prise d’accessoires
F19	60 A	Système d’assistance à la direction
F20	15 A	Phare (gauche) 1
F21	15 A	Phare (droit) 1
F22	15 A	Pour la protection de divers circuits
F23	30 A	ABS ; Système de contrôle dynamique de la stabilité (EPS).
F24	15 A	Phare (gauche) 2
F25	15 A	Phare (droit) 2
F26	7,5 A	Diagnostic embarqué

N°	Amp [A]	Description
F27	25 A	Pour la protection de divers circuits
F28	25 A	Pour la protection de divers circuits
F29	15 A	Essuie-glace
F30	15 A	Prise d’accessoires
F31	15 A	Klaxon
F32	–	Non utilisé
F33	–	Non utilisé
F34	–	Non utilisé
F35	50A	ABS ; Système de contrôle dynamique de la stabilité.
F36	–	Non utilisé
F37	40 A	Dégivrage de la lunette arrière
F38	50 A	Pour la protection de divers circuits
F39	–	Non utilisé
F40	40 A	Climatisation
F41	–	Non utilisé
F42	20 A	Essuie-glace
F43	30 A	Ventilateur de refroidissement
F44	30 A	Pour la protection de divers circuits
F45	10 A	Système de contrôle moteur
F46	15 A	Audio
F47	15 A	Pour la protection de divers circuits
F48	7,5 A	Airbag
F49	15 A	Kit de clignotants
F50	15 A	Éclairage intérieur
F51	25 A	Système audio
F52	10 A	Toit ouvrant (certains modèles)
F53	15 A	Système de contrôle moteur
F54	15 A	i-ACTIVSENSE
F55	50 A	Non utilisé
F56	50 A	Non utilisé

À propos de la Mazda 3 (2004-2020)

La Mazda 3, lancée en 2004, est une voiture compacte populaire, réputée pour son design sportif et sa fiabilité. Ce modèle est disponible en différentes versions de carrosserie, notamment berline et hayon, et offre une large gamme d’options de motorisation, comprenant des moteurs essence et diesel de différentes puissances. La Mazda 3 est appréciée pour ses qualités de conduite, son confort et ses technologies modernes, qui incluent des fonctions de sécurité avancées et des systèmes d’infodivertissement. Au fil des ans, elle a subi plusieurs modernisations qui ont amélioré ses performances, son efficacité et son apparence générale.

Schéma de la boîte à fusibles Mazda 3

Cette page présente le schéma de la boîte à fusibles de la Mazda 3, essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques de la boîte à fusibles pour cette voiture sont sous le capot et à l’intérieur du véhicule, généralement près du tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc important de connaître sa disposition et ses fonctions.

Mazda 3 (2004-2005) – schéma de répartition des fusibles

Bloc de fusibles (compartiment moteur)

Bloc de fusibles (côté passager)

Mazda 3 (2006) – schéma des fusibles

Bloc de fusibles (compartiment moteur)

Bloc de fusibles (côté passager)

Mazda 3 (2007) – schéma de la boîte à fusibles

Bloc de fusibles (compartiment moteur)

Sans turbocompresseur

Avec turbocompresseur

Bloc de fusibles (côté passager)

Mazda 3 (2008) – schéma de la boîte à fusibles

Bloc de fusibles (compartiment moteur)

Sans turbocompresseur

Avec turbocompresseur

Bloc de fusibles (côté passager)

Mazda 3 (2009) – schéma de la boîte à fusibles

Bloc de fusibles (compartiment moteur)

Sans turbocompresseur

Avec turbocompresseur

Bloc de fusibles (côté passager)

Mazda 3 (2010) – schéma de la boîte à fusibles

Bloc de fusibles (compartiment moteur)

Bloc de fusibles (côté passager)

Mazda 3 (2011) – schéma des fusibles

Boîte à fusibles (compartiment moteur)

Boîte à fusibles (côté passager)

Mazda 3 (2012-2013) – schéma de la boîte à fusibles

Boîte à fusibles (compartiment moteur)

Boîte à fusibles (côté passager)

Mazda 3 (2014) – schéma des fusibles

Boîte à fusibles (compartiment moteur)

Boîte à fusibles (côté gauche)

Mazda 3 (2015-2016) – schéma des fusibles du compartiment moteur

Boîte à fusibles (compartiment moteur)

Boîte à fusibles (côté gauche)

Mazda 3 (2017) – schéma des fusibles

Boîte à fusibles (compartiment moteur)

Boîte à fusibles (côté gauche)

Mazda 3 (2019-2020) – schéma des fusibles

Emplacement de la boîte à fusibles

Schéma de la boîte à fusibles

Emplacement du boîtier de fusibles

Schéma du boîtier de fusibles

À propos de la Mazda 3 (2004-2020)

Schéma de la boîte à fusibles Mazda 3

Post correlati:

Lucas Moreau
