Schéma des fusibles et relais – Mazda Premacy

Concerne les véhicules fabriqués entre :

1999, 2000, 2001, 2002, 2003, 2004 et 2005.

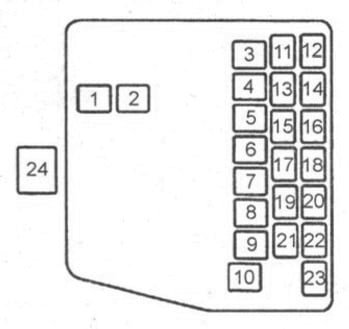

Boîte à fusibles dans le compartiment moteur

Située sur le côté gauche du compartiment moteur, à côté de la batterie.

Description

1	40A – Chauffage
2	60A ABS – Système de freinage antiblocage
3	60A – Pour la protection de divers circuits
4	30A – Chauffage auxiliaire
5	40A – Bougies de préchauffage (diesel)
6	Réserve
7	30A – Moteur de ventilateur de refroidissement Electro
8	40A – Éclairage intérieur, verrouillage électrique des portes
9	30A – Ventilateur de refroidissement supplémentaire de la climatisation
10	30A – Unité de commande moteur
11	10A – Climatisation
12	10A – Signal du moteur de démarrage

13	15A – Signal
14	15A – Feux de détresse
15	15A – Dimensions
16	7,5A – Pour la protection de divers circuits
17	15A – Feux de brouillard
18	15A – Feu de brouillard
19	15A – Feux de stop
20	15A – Phare droit
21	15A – Phare gauche
22	Réserve
23	15A – Phares
24	100A – Fusible principal, pour la protection de tous les circuits

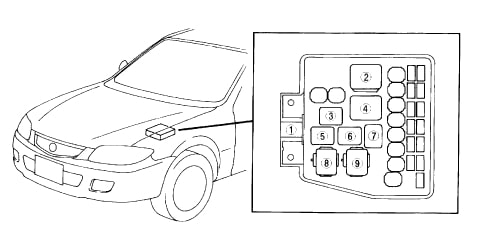

Relais

Description

1. Fusible principal
2. Relais de pompe à carburant – Relais de pompe à carburant
3. Relais A/C – Relais de climatisation
4. Relais principal – Relais principal
5. Relais TNS – Relais de dimensions
6. Relais de klaxon – Relais de signal
7. Relais de phares – Relais de phares
8. Relais de ventilateur de refroidissement – Relais de ventilateur de refroidissement
9. Relais de condensateur – Relais de condensateur de climatisation

Boîte à fusibles dans l’habitacle

Située dans la partie inférieure du tableau de bord.

Description

1	15A – Équipement audio, lunette arrière chauffante, allume-cigare
2	15A – Prise auxiliaire dans le coffre, système 100 V (option)
3	30A – Lave-phares
4	7.5A – Moteur de démarrage, allumage
5	Réserve
6	30A – Commande de vitres
7	30A – Verrouillage centralisé
8	10A – Éclairage intérieur et éclairage du coffre, connecteur de diagnostic OBD (sous le panneau),
9	15A – Sièges chauffants
10	15A – Climatisation, relais de chauffage de la lunette arrière
11	Réserve

12	Réserve
13	Réserve
14	10A – Tableau de bord, connecteur de diagnostic sous le capot, clignotants
15	10A – Relais principal, unité ABS, système de stabilisation de conduite, SRS
16	10A – Essuie-glace et lave-glace arrière
17	20A – Lave-glace et pulvérisateur
18	Réserve
19	Réserve
20	Réserve
21	7,5A – Rétroviseurs chauffants
22	30A – Commande de vitres
