Mazda CX-9 (2007-2022) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Mazda CX-9 (2007-2022), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Mazda CX-9 (2007-2010) – schéma des fusibles
Année de fabrication : 2007, 2008, 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de la Mazda CX-7 (2007-2008) est le fusible 1 et 2 du panneau de fusibles.
Boîte à fusibles (compartiment moteur)
| Position | Description | Amp [A] | Description |
| 1 | PRINCIPAL | 150 | Pour protéger tous les circuits |
| 2 | MOTEUR | 20 | Système de gestion moteur |
| 3 | CHAUFFAGE AR | 40 | Chauffage |
| 4 | SIÈGE PASSAGER DROIT | 30 | Siège électrique (droit) * |
| 5 | CHAUFFAGE | 50 | Chauffage |
| 6 | IGKEY2 | 40 | Pour protéger divers circuits |
| 7 | VENTILATEUR1 | 30 * | Ventilateur de refroidissement |
| 40 * | |||
| 8 | SIÈGE PASSAGER GAUCHE | 40 | Siège électrique (gauche) * |
| 9 | DÉGIVRAGE | 30 | Dégivrage de la lunette arrière |
| 10 | BTN | 40 | Pour protéger divers circuits |
| 11 | POMPE À CARBURANT | 30 | Pompe à carburant |
| 12 | IGKEY1 | 30 | Pour protéger divers circuits |
| 13 | BROUILLARD | 15 | Phares antibrouillard* |
| 14 | ABS (SOL) | 30 | Électrovanne ABS |
| 15 | VERROUILLAGE PORTES | 25 | Verrouillage électrique des portes |
| 16 | HABITACLE | 15 | Éclairage intérieur |
| 17 | PRISE CENTRALE | 15 | Prise accessoire (centrale) |
| 18 | PRISE AR | 15 | Prise accessoire (arrière) |
| 19 | ALIM CA | 15 | Toit ouvrant*;
Onduleur CC/CA. |
| 20 | CHAUFFAGE SIÈGE | 15 | Chauffage de siège * |
| 21 | MAG CLIM | 10 | Climatisation |
| 22 | BOSE | 25 | Système audio
(modèle équipé du système audio Bose®) * |
| 23 | VENTILATEUR2 | 30 * | Ventilateur de refroidissement |
| 40 * | |||
| 24 | ABS | 50 | ABS |
| 25 | BOBINE ALLUMAGE | 25 | Système d’allumage |
| 26 | FEUX CROISEMENT G | 15 | Phare gauche (feu de croisement) |
| 27 | FEUX CROISEMENT D | 15 | Phare droit (feu de croisement) |
| 28 | FEUX ROUTE | 20 | Phare principal (feux de route) |
| 29 | DANGER | 15 | Feux de détresse |
| 30 | MOTEUR + B | 10 | PCM |
| 31 | AVERTISSEUR | 15 | Klaxon |
| 32 | STOP | 7,5 | Feux de freinage |
| 33 | INJECTEUR EGI | 10 | Système de gestion moteur |
| 34 | BARRE MOTEUR | 20 | Capteur de débit d’air ;
Vanne EGR. |
| 35 | BARRE MOTEUR 2 | 7,5 | PCM |
| * Certains modèles | |||
Bloc de relais (compartiment moteur) *
| Position | Description | Amp [A] | Description |
| 1 | INJ | 7,5 | Injecteurs |
| 2 | – | – | – |
| 3 | – | – | – |
Boîte à fusibles (boîte à gants)
| Position | Description | Amp [A] | Description |
| 1 | PRISE AV | 15 | Prise accessoires (avant) |
| 2 | RÉTROVISEUR | 7,5 | Rétroviseur électrique |
| 3 | – | – | – |
| 4 | COMPTEUR | 10 | Combiné d’instruments |
| 5 | SAS | 7,5 | ABS ;
Airbag. |
| 6 | ALLUMAGE MOTEUR | 7,5 | Système de gestion moteur |
| 7 | DÉMARREUR | 7,5 | Système d’allumage |
| 8 | – | – | – |
| 9 | CLIM | 7,5 | Climatisation |
| 10 | ESSUIE-GLACE AR | 15 | Essuie-glace et lave-glace arrière |
| 11 | – | – | – |
| 12 | HAYON ÉLECTRIQUE | 20 | Hayon électrique * |
| 13 | TOIT OUVRANT | 15 | Toit ouvrant * |
| 14 | AUDIO | 10 | Système audio |
| 15 | DÉGIVRAGE RÉTROVISEUR | 10 | Dégivrage rétroviseur * |
| 16 | – | – | – |
| 17 | FEUX AR | 10 | Feux arrière |
| 18 | ÉCLAIRAGE | 10 | Éclairage du tableau de bord |
| 19 | INJ | 7,5 | Injecteurs |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | ESSUIE-GLACE | 30 | Essuie-glace et lave-glace avant |
| 24 | VITRES ÉLECTRIQUES | 30 | Vitres électriques |
| * Certains modèles | |||
Mazda CX-9 (2011) – schéma des fusibles
Année de fabrication : 2011.
Le fusible de l’allume-cigare (prise de courant) de la Mazda CX-9 (2011) est le fusible 1 et 17 dans la boîte à fusibles, respectivement dans le compartiment moteur et dans la boîte à gants.
Boîte à fusibles (compartiment moteur)
| Position | Description | Amp [A] | Description |
| 1 | PRINCIPAL | 150 | Pour la protection de tous les circuits |
| 2 | MOTEUR | 20 | Système de gestion moteur |
| 3 | CHAUFFAGE AR | 40 | Chauffage |
| 4 | SIÈGE PASSAGER DROIT | 30 | Siège électrique (droit) * |
| 5 | CHAUFFAGE | 50 | Chauffage |
| 6 | IGKEY2 | 40 | Pour la protection de divers circuits |
| 7 | VENTILATEUR1 | 30 * | Ventilateur de refroidissement |
| 40 * | |||
| 8 | SIÈGE PASSAGER GAUCHE | 40 | Siège électrique (gauche) * |
| 9 | DÉGIVRAGE | 30 | Dégivrage de la lunette arrière |
| 10 | BTN | 40 | Pour la protection de divers circuits |
| 11 | POMPE À CARBURANT | 30 | Pompe à carburant |
| 12 | IGKEY1 | 30 | Pour la protection de divers circuits |
| 13 | BROUILLARD | 15 | Phares antibrouillard* |
| 14 | ABS (SOL) | 30 | Électrovanne ABS |
| 15 | VERROUILLAGE PORTES | 25 | Verrouillage électrique des portes |
| 16 | HABITACLE | 15 | Éclairage intérieur |
| 17 | PRISE CENTRALE | 15 | Prise accessoire (centrale) |
| 18 | PRISE AR | 15 | Prise accessoire (arrière) |
| 19 | ALIM CA | 15 | Toit ouvrant *;
Onduleur CC/CA *. |
| 20 | CHAUFFAGE SIÈGE | 15 | Chauffage de siège * |
| 21 | MAG CLIM | 10 | Climatisation |
| 22 | BOSE | 25 | Système audio
(modèle équipé du système audio Bose®) * |
| 23 | VENTILATEUR2 | 30 * | Ventilateur de refroidissement |
| 40 * | |||
| 24 | ABS | 50 | ABS |
| 25 | BOBINE ALLUMAGE | 25 | Système de gestion moteur |
| 26 | FEUX CROISEMENT G | 15 | Phare gauche (feu de croisement) |
| 27 | FEUX CROISEMENT D | 15 | Phare droit (feu de croisement) |
| 28 | FEUX ROUTE | 20 | Phare principal (feux de route) |
| 29 | DANGER | 15 | Feux de détresse |
| 30 | MOTEUR + B | 10 | PCM |
| 31 | AVERTISSEUR | 15 | Klaxon |
| 32 | STOP | 7,5 | Feux de freinage |
| 33 | INJECTEUR EGI | 10 | Système de gestion moteur |
| 34 | BARRE MOTEUR | 20 | Système de gestion moteur |
| 35 | BARRE MOTEUR 2 | 7,5 | PCM |
| * Certains modèles | |||
Tableau de relais (compartiment moteur) *
| Position | Description | Amp [A] | Description |
| 1 | INJ | 7,5 | Système de gestion moteur |
| 2 | – | – | – |
| 3 | – | – | – |
Boîte à fusibles (boîte à gants)
| Position | Description | Amp [A] | Description |
| 1 | PRISE AV | 15 | Prise accessoires (avant) |
| 2 | RÉTROVISEUR | 7,5 | Rétroviseur électrique |
| 3 | – | – | – |
| 4 | COMPTEUR | 10 | Combiné d’instruments |
| 5 | SAS | 7,5 | ABS ;
Airbag. |
| 6 | ALLUMAGE MOTEUR | 7,5 | Système de gestion moteur |
| 7 | DÉMARREUR | 7,5 | Système d’allumage |
| 8 | – | – | – |
| 9 | CLIM | 7,5 | Climatisation |
| 10 | ESSUIE-GLACE AR | 15 | Essuie-glace et lave-glace arrière |
| 11 | – | – | – |
| 12 | HAYON ÉLECTRIQUE | 20 | Hayon électrique * |
| 13 | TOIT OUVRANT | 15 | Toit ouvrant * |
| 14 | AUDIO | 10 | Système audio |
| 15 | DÉGIVRAGE RÉTROVISEUR | 10 | Dégivrage rétroviseur * |
| 16 | VITRES ÉLECTRIQUES | 25 | Vitres électriques (côté passager) |
| 17 | FEUX AR | 10 | Éclairage arrière |
| 18 | ÉCLAIRAGE | 10 | Éclairage du tableau de bord |
| 19 | INJ | 7,5 | Système de gestion moteur |
| 20 | – | – | – |
| 21 | PRISE CENTRALE | – | – |
| 22 | PRISE AR | – | – |
| 23 | FEUX AR | 30 | Essuie-glace et lave-glace avant |
| 24 | VITRES ÉLECTRIQUES | 30 | Vitres électriques |
| * Certains modèles | |||
Mazda CX-9 (2012) – schéma des fusibles
Année de fabrication : 2012.
Le fusible de l’allume-cigare (prise de courant) de la Mazda CX-9 (2012) est le fusible 1 du panneau de fusibles de la boîte à gants.
Boîte à fusibles (compartiment moteur)
| Position | Description | Amp [A] | Description |
| 1 | PRINCIPAL | 150 | Pour la protection de tous les circuits |
| 2 | MOTEUR | 20 | Système de gestion moteur |
| 3 | CHAUFFAGE AR | 40 | Chauffage |
| 4 | SIÈGE PASSAGER DROIT | 30 | Siège électrique (droit) * |
| 5 | CHAUFFAGE | 50 | Chauffage |
| 6 | CLÉ ALLUMAGE 2 | 40 | Pour la protection de divers circuits |
| 7 | VENTILATEUR1 | 30 * | Ventilateur de refroidissement |
| 40 * | |||
| 8 | SIÈGE PASSAGER GAUCHE | 40 | Siège électrique (gauche) * |
| 9 | DÉGIVRAGE | 30 | Dégivrage de la lunette arrière |
| 10 | BTN | 40 | Pour la protection de divers circuits |
| 11 | POMPE À CARBURANT | 30 | Pompe à carburant |
| 12 | CLÉ ALLUMAGE 1 | 30 | Pour la protection de divers circuits |
| 13 | BROUILLARD | 15 | Phares antibrouillard* |
| 14 | ABS (SOL) | 30 | ABS |
| 15 | VERROUILLAGE PORTES | 25 | Verrouillage électrique des portes |
| 16 | HABITACLE | 15 | Éclairage intérieur |
| 17 | PRISE CENTRALE | 15 | Prise accessoire (centrale) |
| 18 | PRISE AR | 15 | Prise accessoire (arrière) |
| 19 | ALIM CA | 15 |
Toit ouvrant *; Onduleur CC/CA *. |
| 20 | CHAUFFAGE SIÈGE | 15 | Chauffage de siège * |
| 21 | MAG CLIM | 10 | Climatisation |
| 22 | BOSE | 25 | Système audio
(modèle équipé du système audio Bose®) * |
| 23 | VENTILATEUR2 | 30 * | Ventilateur de refroidissement |
| 40 * | |||
| 24 | ABS | 50 | ABS |
| 25 | BOBINE ALLUMAGE | 25 | Système de gestion moteur |
| 26 | FEUX CROISEMENT G | 15 | Phare gauche (feu de route) |
| 27 | FEUX CROISEMENT D | 15 | Phare droit (feu de route) |
| 28 | FEUX ROUTE | 20 | Feu de route (feu de route) |
| 29 | DANGER | 15 | Feux de détresse |
| 30 | MOTEUR + B | 10 | PCM |
| 31 | AVERTISSEUR | 15 | Klaxon |
| 32 | STOP | 7,5 | Feux de freinage |
| 33 | INJECTEUR EGI | 10 | Système de gestion moteur |
| 34 | BARRE MOTEUR | 20 | Système de gestion moteur |
| 35 | BARRE MOTEUR 2 | 7,5 | PCM |
| * Certains modèles | |||
Bloc de relais (compartiment moteur) *
| Position | Description | Amp [A] | Description |
| 1 | INJ | 7,5 | Système de gestion moteur |
| 2 | – | – | – |
| 3 | – | – | – |
Boîte à fusibles (boîte à gants)
| Position | Description | Amp [A] | Description |
| 1 | PRISE AV | 15 | Prise accessoires (avant) |
| 2 | RÉTROVISEUR | 7,5 | Commande électrique du rétroviseur |
| 3 | – | – | – |
| 4 | COMPTEUR | 10 | Combiné d’instruments |
| 5 | SAS | 7,5 | ABS ;
Airbag. |
| 6 | ALLUMAGE MOTEUR | 7,5 | Système de gestion moteur |
| 7 | DÉMARREUR | 7,5 | Système d’allumage |
| 8 | – | – | – |
| 9 | CLIM | 7,5 | Climatisation |
| 10 | ESSUIE-GLACE AR | 15 | Essuie-glace et lave-glace arrière |
| 11 | – | – | – |
| 12 | HAYON ÉLECTRIQUE | 20 | Hayon électrique * |
| 13 | TOIT OUVRANT | 15 | Toit ouvrant * |
| 14 | AUDIO | 10 | Système audio* |
| 15 | DÉGIVRAGE RÉTROVISEUR | 10 | Dégivrage rétroviseur * |
| 16 | VITRES ÉLECTRIQUES | 25 | Vitres électriques (côté passager) |
| 17 | FEUX AR | 10 | Feux arrière |
| 18 | ÉCLAIRAGE | 10 | Éclairage du tableau de bord |
| 19 | INJ | 7,5 | Système de gestion moteur |
| 20 | – | – | – |
| 21 | PRISE CENTRALE | – | – |
| 22 | PRISE AR | – | – |
| 23 | ESSUIE-GLACE | 30 | Essuie-glace et lave-glace avant |
| 24 | VITRES ÉLECTRIQUES | 30 | Vitres électriques |
| * Certains modèles | |||
Mazda CX-9 (2013-2015) – schéma de la boîte à fusibles
Année de fabrication : 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) de la Mazda CX-9 (2013-2015) est le fusible 1 de la boîte à fusibles de la boîte à gants.
Boîte à fusibles (compartiment moteur)
| Position | Description | Amp [A] | Description |
| 1 | PRINCIPAL | 150 | Pour la protection de tous les circuits |
| 2 | – | – | – |
| 3 | MOTEUR | 20 | Système de gestion moteur |
| 4 | FEUX ROUTE D * 1 | 15 | Phare (droit) |
| FEUX ROUTE HI RY * 2 | 15 | Pour la protection de divers circuits * | |
| 5 | CHAUFFAGE AR | 40 | Chauffage |
| 6 | SIÈGE PASSAGER DROIT | 30 | Siège électrique (droit) * |
| 7 | CHAUFFAGE | 50 | Chauffage |
| 8 | CLÉ ALLUMAGE 2 | 40 | Pour la protection de divers circuits |
| 9 | VENTILATEUR 1 | 30 * | Ventilateur de refroidissement |
| 40 * | |||
| 10 | SIÈGE PASSAGER GAUCHE | 40 | Siège électrique (gauche) * |
| 11 | DÉGIVRAGE | 30 | Dégivrage de la lunette arrière |
| 12 | BTN | 50 | Pour la protection de divers circuits |
| 13 | POMPE À CARBURANT | 30 | Pompe à carburant |
| 14 | CLÉ ALLUMAGE 1 | 30 | Pour la protection de divers circuits |
| 15 | BROUILLARD | 15 | Phares antibrouillard* |
| 16 | ABS (SOL) | 30 | ABS |
| 17 | VERROUILLAGE PORTES | 25 | Verrouillage électrique des portes |
| 18 | HABITACLE | 15 | Éclairage intérieur |
| 19 | PRISE CENTRALE | 15 | Prise accessoire (centrale) |
| 20 | PRISE AR | 15 | Prise accessoire (arrière) |
| 21 | ALIM CA | 15 | Toit ouvrant *;
Onduleur CC/CA *. |
| 22 | CHAUFFAGE SIÈGE | 15 | Chauffage de siège * |
| 23 | MAG CLIM | 10 | Climatisation |
| 24 | BOSE | 25 | Système audio
(modèle équipé du système audio Bose®) * |
| 25 | VENTILATEUR 2 | 30 * | Ventilateur de refroidissement |
| 40 * | |||
| 26 | ABS | 50 | ABS |
| 27 | BOBINE ALLUMAGE | 25 | Système de gestion moteur |
| 28 | FEUX ROUTE G * 1 | 15 | Phare (gauche) |
| FEUX CROISEMENT G * 2 | 15 | Phares antibrouillard (gauche) | |
| 29 | – * 1 | – | – |
| FEUX CROISEMENT D * 2 | 15 | Phares antibrouillard (droit) | |
| 30 | – * 1 | – | – |
| FEUX ROUTE * 2 | 20 | Feux de route | |
| 31 | DANGER | 15 | Feux de détresse ;
Clignotants. |
| 32 | MOTEUR + B | 10 | Système de gestion moteur |
| 33 | AVERTISSEUR | 15 | Klaxon |
| 34 | STOP | 7,5 | Feux de freinage |
| 35 | INJECTEUR EGI | 10 | Système de gestion moteur |
| 36 | BARRE MOTEUR | 20 | Système de gestion moteur |
| 37 | BARRE MOTEUR 2 | 7,5 | Système de gestion moteur |
| * 1 Avec phares au xénon
* 2 Avec phares halogènes |
|||
Boîte à fusibles (compartiment moteur) *
| Position | Description | Amp [A] | Description |
| 1 | INJ | 7,5 | Unité de commande moteur |
| 2 | – | – | – |
| 3 | – | – | – |
Boîte à fusibles (boîte à gants)
| Position | Description | Amp [A] | Description |
| 1 | PRISE AV | 15 | Prise accessoires (avant) |
| 2 | RÉTROVISEUR | 7,5 | Rétroviseur électrique |
| 3 | C / U-IG1 | 15 | Pour la protection de divers circuits |
| 4 | COMPTEUR | 10 | Tableau de bord |
| 5 | SAS | 7,5 | ABS ;
Airbag. |
| 6 | ALLUMAGE MOTEUR | 7,5 | Système de gestion moteur |
| 7 | DÉMARREUR | 7,5 | Système de gestion moteur |
| 8 | – | – | – |
| 9 | CLIM | 7,5 | Climatisation |
| 10 | ESSUIE-GLACE AR | 15 | Essuie-glace arrière |
| 11 | – | – | – |
| 12 | HAYON ÉLECTRIQUE | 20 | Hayon électrique * |
| 13 | TOIT OUVRANT | 15 | Toit ouvrant* |
| 14 | AUDIO | 10 | Système audio* |
| 15 | DÉGIVRAGE RÉTROVISEUR | 10 | Dégivrage rétroviseur * |
| 16 | VITRES ÉLECTRIQUES | 25 | Vitres électriques (côté passager) |
| 17 | FEUX AR | 10 | Feux arrière ;
Feux de position ; Éclairage de la plaque d’immatriculation ; Feux de détresse latéraux. |
| 18 | ÉCLAIRAGE | 10 | Éclairage du tableau de bord |
| 19 | INJ | 7,5 | Système de contrôle moteur |
| 20 | – | – | – |
| 21 | PRISE CENTRALE | – | – |
| 22 | PRISE AR | – | – |
| 23 | ESSUIE-GLACE | 30 | Essuie-glace et lave-glace avant |
| 24 | VITRES ÉLECTRIQUES | 30 | Vitres électriques |
| * Certains modèles | |||
Mazda CX-9 (2016-2017) – schéma des fusibles
Année de fabrication : 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) de la Mazda CX-9 (2016-2017) est le fusible 14 de la boîte à fusibles à gauche.
Boîte à fusibles (compartiment moteur)
| Position | Description | Amp [A] | Description |
| 1 | ESSUIE-GLACE.DÉGIVRAGE | 20 | – |
| 2 | IG2 | 30 | Pour la protection de divers circuits |
| 3 | INJECTEUR | 30 | Système de gestion moteur |
| 4 | – | – | – |
| 5 | VITRE ÉLECTRIQUE1 | 30 | Vitres électriques * |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | EVVT | 20 | Système de gestion moteur |
| 9 | DÉGIVRAGE | 40 | Dégivrage de la lunette arrière |
| 10 | – | – | – |
| 11 | CHAUFFAGE AR | 40 | Climatisation |
| 12 | FREIN DE PARC ÉLECTRIQUE G | 20 | Frein de stationnement électrique (gauche) |
| 13 | AUDIO | 40 | Système audio |
| 14 | FREIN DE PARC ÉLECTRIQUE D | 20 | Frein de stationnement électrique (droit) |
| 15 | MOTEUR PRINCIPAL | 40 | Système de gestion moteur |
| 16 | ABS / DSC M | 50 | ABS ;
Système de contrôle dynamique de la stabilité. |
| 17 | HABITACLE + B | 50 | Pour la protection de divers circuits |
| 18 | ESSUIE-GLACE | 20 | Essuie-glace et lave-glace avant |
| 19 | CHAUFFAGE | 40 | Climatisation |
| 20 | – | – | – |
| 21 | MOTEUR.IG1 | 7,5 | Système de gestion moteur |
| 22 | C / U IG1 | 15 | Pour la protection de divers circuits |
| 23 | FEUX CROISEMENT G | 15 | Phares antibrouillard (gauche) |
| 24 | FEUX CROISEMENT D1 | 15 | – |
| 25 | MOTEUR3 | 15 | Système de gestion moteur |
| 26 | MOTEUR2 | 15 | Système de gestion moteur |
| 27 | MOTEUR1 | 15 | Système de gestion moteur |
| 28 | TRANSMISSION AUTOMATIQUE | 15 | Unité de commande du pont moteur |
| 29 | NETTOYAGE PHARES | 20 | – |
| 30 | CLIM | 7,5 | Climatisation |
| 31 | POMPE TRANSMISSION AUTOMATIQUE | 15 | – |
| 32 | STOP | 10 | Feux stop |
| 33 | ESSUIE-GLACE AR | 15 | Essuie-glace arrière |
| 34 | FEUX ROUTE | 20 | Phares de route |
| 35 | FEUX CROISEMENT D2 | 15 | Phares de croisement (droits) |
| 36 | BROUILLARD | 15 | Phares antibrouillard * |
| 37 | MOTEUR + B | 7,5 | Unité de commande moteur |
| 38 | AUDIO2 | 7,5 | Système audio |
| 39 | INTÉRIEUR | 10 | Éclairage intérieur |
| 40 | COMPTEUR2 | 15 | – |
| 41 | COMPTEUR2 | 10 | Tableau de bord |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | AUDIO4 | 10 | Système audio * |
| 44 | AUDIO1 | 25 | Système audio |
| 45 | ABS / DSC S. | 30 | ABS ;
Système de contrôle dynamique de la stabilité. |
| 46 | – | – | – |
| 47 | CHAUFFAGE VOLANT | 15 | Volant chauffant * |
| 48 | FEUX DE POSITION | 15 | Feux de position |
| 49 | POMPE À CARBURANT2 | 25 | Système de gestion de l’alimentation |
| 50 | DANGER | 25 | Feux de détresse ;
Cendrier ; Clignotants ; Feux arrière. |
| 51 | FEUX DE JOUR | 15 | Feux de jour |
| 52 | PRISE AR2 | 15 | Prise accessoire |
| 53 | AVERTISSEUR | 15 | Klaxon |
| 54 | HABITACLE | 25 | Pour la protection de divers circuits |
| * Certains modèles | |||
Boîte à fusibles (côté gauche)
| Position | Description | Amp [A] | Description |
| 1 | SIÈGE CONDUCTEUR | 30 | Siège à commande électrique * |
| 2 | VITRE ÉLECTRIQUE3 | 30 | Vitres à commande électrique |
| 3 | PRISE AR3 | 15 | Prise accessoire |
| 4 | VITRE ÉLECTRIQUE2 | 25 | Vitres à commande électrique |
| 5 | HAYON ÉLECTRIQUE | 20 | Hayon électrique |
| 6 | VERROUILLAGE PORTES | 25 | Verrouillage électrique des portes |
| 7 | CHAUFFAGE SIÈGE | 20 | Chauffage de siège |
| 8 | SRS2 / ESCL | 15 | – |
| 9 | TOIT OUVRANT | 10 | Toit ouvrant |
| 10 | INTÉRIEUR2 | 15 | Système audio |
| 11 | MOTEUR + BB | 7,5 | Système de gestion moteur |
| 12 | RÉTROVISEUR | 7,5 | Commande de rétroviseur |
| 13 | INDICATEUR DE VITESSE | 7,5 | Clignotant de changement de vitesse AT |
| 14 | PRISE AV | 15 | Prise de courant |
| 15 | PRISE AR1 | 15 | – |
| 16 | – | – | – |
| 17 | DÉGIVRAGE RÉTROVISEUR | 7,5 | Dégivrage rétroviseur |
| 18 | – | – | – |
| 19 | AUDIO3 | 15 | Système audio |
| 20 | – | – | – |
| 21 | SIÈGE PASSAGER | 30 | Siège électrique * |
| * Certains modèles | |||
Mazda CX-9 – schéma des fusibles
Année de fabrication : 2021.

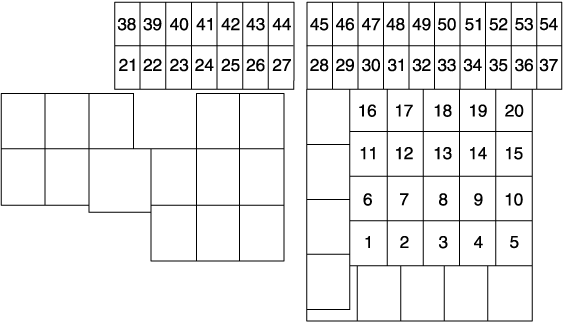

Boîte à fusibles (compartiment moteur)
| Numéro | Ampérage [A] | Description |
| 1 | 20 A | Dégivrage essuie-glace avant (certains modèles) |
| 2 | 30 A | Pour la protection de divers circuits |
| 3 | 30 A | Système de gestion moteur |
| 4 | – | – |
| 5 | 30 A | – |
| 6 | 30 A | Siège électrique (certains modèles) |
| 7 | – | – |
| 8 | 20 A | Système de gestion moteur |
| 9 | 40 A | Dégivrage de la lunette arrière |
| 10 | 20 A | Volant chauffant (certains modèles) |
| 11 | 40 A | Climatisation |
| 12 | 20 A | Frein de stationnement électrique (EPB) (gauche) |
| 13 | 40 A | Système audio |
| 14 | 20 A | Frein de stationnement électrique (EPB) (droit) |
| 15 | 40 A | Système de gestion moteur |
| 16 | 50 A | ABS, système de contrôle dynamique de la stabilité |
| 17 | 50 A | Pour la protection de divers circuits |
| 18 | 20 A | Essuie-glace et lave-glace avant |
| 19 | 40 A | Climatisation |
| 20 | – | – |
| 21 | 7,5 A | Système de gestion moteur |
| 22 | 15 A | Pour la protection de divers circuits |
| 23 | 15 A | Phares antibrouillard (gauche) |
| 24 | 15 A | – |
| 25 | 15 A | Système de gestion moteur |
| 26 | 15 A | Système de gestion moteur |
| 27 | 15 A | Système de gestion moteur |
| 28 | 15 A | Contrôle du pont moteur, interrupteur de démarrage |
| 29 | 20 A | – |
| 30 | 7,5 A | Climatisation |
| 31 | 15 A | – |
| 32 | 10 A | Feux de freinage |
| 33 | 15 A | Essuie-glace arrière, système antivol (certains modèles) |
| 34 | 20 A | Feux de route |
| 35 | 15 A | Phares antibrouillard (droits) |
| 36 | 15 A | Phares antibrouillard (certains modèles) |
| 37 | 7,5 A | Système de contrôle moteur |
| 38 | 7,5 A | Système audio (certains modèles) |
| 39 | 10 A | Pour la protection de divers circuits |
| 40 | 15 A | – |
| 41 | 10 A | Tableau de bord |
| 42 | 7,5 A | Airbag |
| 43 | 10 A | Système audio (certains modèles) |
| 44 | 25 A | Système audio |
| 45 | 30 A | ABS, système de contrôle dynamique de la stabilité |
| 46 | 15 A | Système de porte |
| 47 | 15 A | Système audio |
| 48 | 15 A | Feux de position |
| 49 | 25 A | Système d’alimentation |
| 50 | 25 A | Feux de détresse, clignotants, feux arrière |
| 51 | 15 A | Feux de jour |
| 52 | 15 A | Accessoires (certains modèles) |
| 53 | 15 A | Klaxon |
| 54 | 25 A | Pour la protection de divers circuits |
Boîte à fusibles dans l’habitacle (côté gauche)
| Numéro | Ampérage [A] | Description |
| 1 | 30 A | Siège électrique (certains modèles) |
| 2 | 30 A | Vitres électriques |
| 3 | 15 A | Accessoires |
| 4 | 25 A | Vitres électriques |
| 5 | 20 A | Hayon électrique (certains modèles) |
| 6 | 25 A | Verrouillage électrique des portes |
| 7 | 20 A | Chauffage des sièges (certains modèles) |
| 8 | 15 A | Attelage de remorque (certains modèles) |
| 9 | 10 A | Toit ouvrant (certains modèles) |
| 10 | 15 A | Système audio |
| 11 | 7,5 A | Système de gestion moteur |
| 12 | 7,5 A | Rétroviseur électrique |
| 13 | 7,5 A | Clignotant de changement de vitesse AT |
| 14 | 15 A | Prises accessoires |
| 15 | 15 A | Prises accessoires (certains modèles) |
| 16 | 15 A | Alimentation USB (certains modèles) |
| 17 | 7,5 A | Dégivrage rétroviseur (certains modèles) |
| 18 | 20 A | Chauffage des sièges (certains modèles) |
| 19 | 15 A | Système audio |
| 20 | 30 A | Siège électrique (certains modèles) |
| 21 | 30 A | Siège électrique (certains modèles) |
Mazda CX-9 – schéma des fusibles
Année de fabrication : 2022.
Boîte à fusibles (compartiment moteur)
| Numéro | Ampérage [A] | Description |
| 1 | 20 A | Dégivrage essuie-glace avant (certains modèles) |
| 2 | 30 A | Pour la protection de divers circuits |
| 3 | 30 A | Système de gestion moteur |
| 4 | – | – |
| 5 | 30 A | – |
| 6 | 30 A | Siège électrique (certains modèles) |
| 7 | – | – |
| 8 | 20 A | Système de gestion moteur |
| 9 | 40 A | Dégivrage de la lunette arrière |
| 10 | 20 A | Volant chauffant (certains modèles) |
| 11 | 40 A | Climatisation |
| 12 | 20 A | Frein de stationnement électrique (EPB) (gauche) |
| 13 | 40 A | Système audio |
| 14 | 20 A | Frein de stationnement électrique (EPB) (droit) |
| 15 | 40 A | Système de gestion moteur |
| 16 | 50 A | ABS ;
Système de contrôle dynamique de la stabilité. |
| 17 | 50 A | Pour la protection de divers circuits |
| 18 | 20 A | Essuie-glace et lave-glace avant |
| 19 | 40 A | Climatisation |
| 20 | – | – |
| 21 | 7,5 A | Système de gestion moteur |
| 22 | 15 A | Pour la protection de divers circuits |
| 23 | 15 A | Feux de croisement avant (gauche) |
| 24 | 15 A | – |
| 25 | 15 A | Système de gestion moteur |
| 26 | 15 A | Système de gestion moteur |
| 27 | 15 A | Système de gestion moteur |
| 28 | 15 A | Unité de commande du pont moteur ;
Interrupteur d’allumage. |
| 29 | 20 A | – |
| 30 | 7,5 A | Climatisation |
| 31 | 15 A | – |
| 32 | 10 A | Feux stop |
| 33 | 15 A | Essuie-glace arrière ;
Antivandalisme (certains modèles). |
| 34 | 20 A | Feux de route |
| 35 | 15 A | Phares antibrouillard (droits) |
| 36 | 15 A | Phares antibrouillard (certains modèles) |
| 37 | 7,5 A | Système de contrôle moteur |
| 38 | 7,5 A | Système audio (certains modèles) |
| 39 | 10 A | Pour la protection de divers circuits |
| 40 | 15 A | – |
| 41 | 10 A | Tableau de bord |
| 42 | 7,5 A | Airbag |
| 43 | 10 A | Système audio (certains modèles) |
| 44 | 25 A | Système audio |
| 45 | 30 A | ABS ;
Système de contrôle dynamique de la stabilité. |
| 46 | 15 A | Système d’ouverture de porte (certains modèles) |
| 47 | 15 A | Système audio |
| 48 | 15 A | Éclairage de position |
| 49 | 25 A | Système d’alimentation |
| 50 | 25 A | Feux de détresse ;
Clignotants ; Feux arrière. |
| 51 | 15 A | Feux de jour |
| 52 | 15 A | Prises accessoires (certains modèles) |
| 53 | 15 A | Klaxon |
| 54 | 25 A | Pour la protection de divers circuits |
Boîte à fusibles dans l’habitacle (côté gauche)
| Numéro | Ampérage [A] | Description |
| 1 | 30 A | Siège électrique (certains modèles) |
| 2 | 30 A | Vitres électriques |
| 3 | 15 A | Accessoires |
| 4 | 25 A | Vitres électriques |
| 5 | 20 A | Hayon électrique (certains modèles) |
| 6 | 25 A | Verrouillage électrique des portes |
| 7 | 20 A | Chauffage des sièges (certains modèles) |
| 8 | 15 A | Attelage de remorque (certains modèles) |
| 9 | 10 A | Toit ouvrant (certains modèles) |
| 10 | 15 A | Système audio |
| 11 | 7,5 A | Système de gestion moteur |
| 12 | 7,5 A | Commande des rétroviseurs |
| 13 | 7,5 A | Clignotant de changement de vitesse AT |
| 14 | 15 A | Accessoires |
| 15 | 15 A | Accessoires (certains modèles) |
| 16 | 15 A | Alimentation USB (certains modèles) |
| 17 | 7,5 A | Dégivrage des rétroviseurs (certains modèles) |
| 18 | 20 A | Chauffage des sièges (certains modèles) |
| 19 | 15 A | Système audio |
| 20 | 30 A | Siège électrique (certains modèles) |
| 21 | 30 A | Siège électrique (certains modèles) |
À propos de la Mazda CX-9 (2007-2022)
La Mazda CX-9 est un SUV populaire qui a été produit de 2007 à 2022. Ce modèle est connu pour son espace, son intérieur confortable et ses moteurs puissants. La Mazda CX-9 offre diverses options de motorisation, y compris des moteurs V6 de 3,5 litres et 3,7 litres, qui fournissent une puissance suffisante pour la conduite quotidienne et les longs trajets. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité qui garantissent le confort et la sécurité de tous les passagers. La Mazda CX-9 est un choix idéal pour les familles à la recherche d’un véhicule fiable et élégant.
Schéma de la boîte à fusibles de la Mazda CX-9
Cette page présente le schéma de la boîte à fusibles pour le modèle Mazda CX-9, essentiel pour l’entretien et les réparations du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques du véhicule.
