Mazda CX-30 (2020-2021) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Mazda CX-30 (2020-2021), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Mazda CX-30 – Schéma des fusibles
Année de fabrication : 2020.
Habitacle
Situé derrière le panneau à gauche du véhicule.
Affectation des fusibles dans l’habitacle
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | – | Non utilisé |
| F2 | – | Non utilisé |
| F3 | – | Non utilisé |
| F4 | 15 A | Verrouillage électrique des portes (conducteur) |
| F5 | 15 A | Verrouillage électrique des portes (passager) |
| F6 | – | Non utilisé |
| F7 | 25 A | Hayon électrique |
| F8 | – | Non utilisé |
| F9 | 30 A | Vitres électriques (commande) |
| F10 | 30 A | Vitres électriques (passager) |
| F11 | 30 A | Siège électrique (conducteur) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F12 | – | Non utilisé |
| F13 | 15 A | Audio |
| F14 | – | Non utilisé |
| F15 | 15 A | Verrouillage du hayon arrière |
| F 16 | 15 A | Éclairage |
| F17 | 10 A | Feux de freinage |
| F18 | 10 A | Feux de recul |
| F19 | 10 A | Clignotants arrière |
| F20 | 10 A | Feux arrière |
| F21 | 10 A | Feux arrière |
| F22 | 7,5 A | Airbag |
| F23 | – | Non utilisé |
Moteur
Affectation des fusibles dans le compartiment moteur (2020)
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| F1 | – | Non utilisé |
| F2 | 20A | Chauffage du pare-brise |
| F3 | 20A ou 30A | Non utilisé ;
Unité de commande moteur (30A). |
| F4 | 20A | S-VT |
| F5 | 40A | Unité de commande moteur |
| F6 | 20A | Non utilisé |
| F7 | 15A ou 20A | Non utilisé ;
Pompe à carburant (20A). |
| F8 | 15A | Unité de commande moteur |
| F9 | 15A | Unité de commande de transmission |
| F10 | 15A | Unité de commande moteur |
| F11 | 7,5A | Climatisation |
| F12 | 15A | Unité de commande moteur |
| F13 | 15A | Non utilisé |
| F14 | 20A | Sièges avant chauffants |
| F15 | 20A | Non utilisé |
| F 16 | 15A | Pour la protection de divers circuits |
| F17 | – | Non utilisé |
| F18 | 15A | Pour la protection de divers circuits |
| F19 | 60A | Système d’assistance à la direction |
| F20 | 15A | Phare (gauche) 1 |
| F21 | 15A | Phare (droit) 1 |
| F22 | 15A | Système sans clé |
| F23 | 30A | ABS ;
Système de contrôle dynamique de la stabilité. |
| F24 | 15A | Phare (gauche) 2 |
| F25 | 15A | Phare (droit) 2 |
| F26 | 7,5A | Diagnostic embarqué |
| F27 | 25A | Pour la protection de divers circuits |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F28 | 25A | Pour la protection de divers circuits |
| F29 | 15A | Chauffage du pare-brise |
| F30 | 15A | Prises accessoires |
| F31 | 15A | Klaxon |
| F32 | 15A | Phares |
| F33 | – | Non utilisé |
| F34 | – | Non utilisé |
| F35 | 50A | ABS ;
Système de contrôle dynamique de la stabilité. |
| F36 | – | Non utilisé |
| F37 | 40A | Dégivrage de la lunette arrière |
| F38 | 50A | Pour la protection de divers circuits |
| F39 | – | Non utilisé |
| F40 | 40A | Climatisation |
| F41 | – | Non utilisé |
| F42 | 20A | Essuie-glaces |
| F43 | 30A | Ventilateur de refroidissement |
| F44 | 30A | Moteur de démarrage |
| F45 | 10 A | Système de contrôle moteur |
| F46 | 15A | Audio |
| F47 | 15A | Pour la protection de divers circuits |
| F48 | 7,5A | Airbag |
| F49 | 15A | Tableau de bord |
| F50 | 15A | Éclairage intérieur |
| F51 | 25A | Audio |
| F52 | 10 A | Toit ouvrant |
| F53 | 15A | Système de contrôle moteur |
| F54 | 15A | i-ACTIVSENSE |
| F55 | 50A | Non utilisé |
| F56 | 50A | Non utilisé |
Mazda CX-30 (2020-…) Emplacement de la boîte à fusibles
Le fusible de l’allume-cigare (prise de courant) de la Mazda CX-30 est le fusible F30 dans la boîte à fusibles du compartiment moteur.
Emplacement de la boîte à fusibles

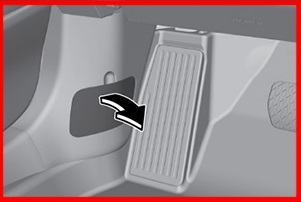

Boîte à fusibles de l’habitacle
Située derrière le panneau à gauche du véhicule.

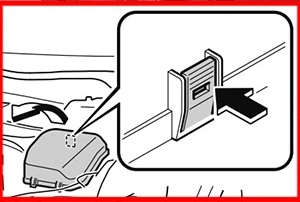

Boîte à fusibles du compartiment moteur
Schéma des fusibles
2020

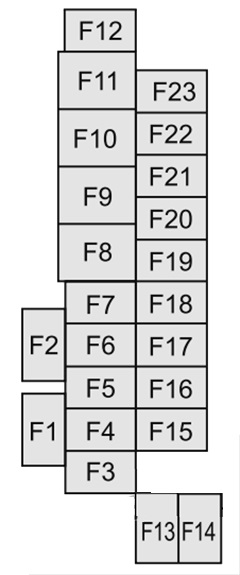

Habitacle
Affectation des fusibles dans l’habitacle (2020)
| Nr | Ampère [A] | Description |
|---|---|---|
| Nr | Ampère [A] | Description |
| F1 | – | Non utilisé |
| F2 | – | Non utilisé |
| F3 | – | Non utilisé |
| F4 | 15 A | Verrouillage électrique des portes (conducteur) |
| F5 | 15 A | Verrouillage électrique des portes (passager) |
| F6 | – | Non utilisé |
| F7 | 25 A | Hayon électrique |
| F8 | – | Non utilisé |
| F9 | 30 A | Vitres électriques (commande) |
| F10 | 30 A | Vitres électriques (passager) |
| F11 | 30 A | Siège électrique (conducteur) |
| Nr | Ampere [A] | Description |
|---|---|---|
| F12 | – | Non utilisé |
| F13 | 15 A | Audio |
| F14 | – | Non utilisé |
| F15 | 15 A | Verrouillage du hayon arrière |
| F 16 | 15 A | Éclairage |
| F17 | 10 A | Feux de freinage |
| F18 | 10 A | Feux de recul |
| F19 | 10 A | Clignotants arrière |
| F20 | 10 A | Feux arrière |
| F21 | 10 A | Feux arrière |
| F22 | 7,5 A | Airbag |
| F23 | – | Non utilisé |

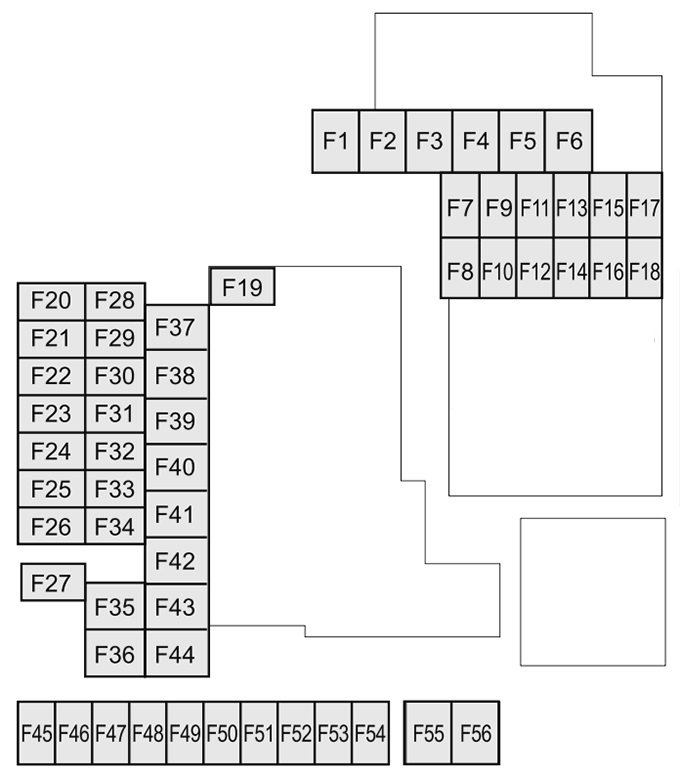

Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2020)
| Nr | Ampere [A] | Description |
|---|---|---|
| Nr | Ampere [A] | Description |
| F1 | – | Non utilisé |
| F2 | 20A | Chauffage de l’essuie-glace avant |
| F3 | 20A ou 30A | Non utilisé ;
Unité de commande moteur (30A). |
| F4 | 20A | S-VT |
| F5 | 40A | Système de gestion moteur |
| F6 | 20A | Non utilisé |
| F7 | 15A ou 20A | Non utilisé ;
Pompe à carburant (20A). |
| F8 | 15A | Système de gestion moteur |
| F9 | 15A | Système de gestion de la transmission |
| F10 | 15A | Système de gestion moteur |
| F11 | 7,5A | Climatisation |
| F12 | 15A | Système de gestion moteur |
| F13 | 15A | Non utilisé |
| F14 | 20A | Chauffage des sièges avant |
| F15 | 20A | Non utilisé |
| F 16 | 15A | Pour la protection de divers circuits |
| F17 | – | Non utilisé |
| F18 | 15A | Pour la protection de divers circuits |
| F19 | 60A | Système d’assistance à la direction |
| F20 | 15A | Phare (gauche) 1 |
| F21 | 15A | Phare (droit) 1 |
| F22 | 15A | Système sans clé |
| F23 | 30A | ABS ;
Système de contrôle dynamique de la stabilité. |
| F24 | 15A | Phare (gauche) 2 |
| F25 | 15A | Phare (droit) 2 |
| F26 | 7,5A | Diagnostic embarqué |
| F27 | 25A | Pour la protection de divers circuits |
| Nr | Ampere [A] | Description |
|---|---|---|
| F28 | 25A | Pour la protection de divers circuits |
| F29 | 15A | Essuie-glace avant |
| F30 | 15A | Prise accessoire |
| F31 | 15A | Klaxon |
| F32 | 15A | Phares |
| F33 | – | Non utilisé |
| F34 | – | Non utilisé |
| F35 | 50A | ABS ;
Système de contrôle dynamique de la stabilité. |
| F36 | – | Non utilisé |
| F37 | 40A | Dégivrage de la lunette arrière |
| F38 | 50A | Pour la protection de divers circuits |
| F39 | – | Non utilisé |
| F40 | 40A | Climatisation |
| F41 | – | Non utilisé |
| F42 | 20A | Essuie-glaces |
| F43 | 30A | Ventilateur de refroidissement |
| F44 | 30A | Moteur de démarrage |
| F45 | 10 A | Système de gestion moteur |
| F46 | 15A | Audio |
| F47 | 15A | Pour la protection de divers circuits |
| F48 | 7,5A | Airbag |
| F49 | 15A | Tableau de bord |
| F50 | 15A | Éclairage intérieur |
| F51 | 25A | Audio |
| F52 | 10 A | Toit ouvrant |
| F53 | 15A | Système de gestion moteur |
| F54 | 15A | i-ACTIVSENSE |
| F55 | 50A | Non utilisé |
| F56 | 50A | Non utilisé |
Mazda CX-30 – Schéma de la boîte à fusibles
Année de fabrication : 2021.
Compartiment moteur
|
Numéro |
Ampères [A] |
Description |
|---|---|---|
|
Numéro |
Ampères [A] |
Description |
|
F1 |
– |
– |
|
F2 |
20 A |
Chauffage du pare-brise (certains modèles) |
|
F3 |
30 A |
Système de gestion moteur |
|
20 A |
– |
|
|
F4 |
20 A |
S-VT |
|
F5 |
40 A |
Système de gestion moteur |
|
F6 |
20 A |
– |
|
F7 |
15 A |
– |
|
20 A |
Pompe à carburant |
|
|
F8 |
15 A |
Système de gestion moteur |
|
F9 |
15 A |
Système de gestion de la transmission (certains modèles) |
|
F10 |
15 A |
Système de gestion moteur |
|
F11 |
7,5 A |
Climatisation |
|
F12 |
15 A |
Système de gestion moteur |
|
F13 |
15 A |
– |
|
F14 |
20 A |
Chauffage des sièges avant (dans certains modèles) |
|
F15 |
20 A |
– |
|
F 16 |
15 A |
Pour la protection de divers circuits |
|
F17 |
– |
– |
|
F18 |
15 A |
Pour la protection de divers circuits |
|
F19 |
60 A |
Système d’assistance à la conduite |
|
F20 |
15 A |
Phare (gauche) 1 |
|
F21 |
15 A |
Phare (droit) 1 |
|
F22 |
15 A |
Système sans clé |
|
F23 |
30 A |
ABS ; Système de contrôle dynamique de la stabilité. |
|
F24 |
15 A |
Phare (gauche) 2 |
|
F25 |
15 A |
Phare (droit) 2 |
|
F26 |
7,5 A |
Diagnostic embarqué |
|
F27 |
25 A |
Pour la protection de divers circuits |
|
Numéro |
Ampères [A] |
Description |
|---|---|---|
|
F28 |
25 A |
Pour la protection de divers circuits |
|
F29 |
15 A |
Lave-glace avant |
|
F30 |
15 A |
Accessoires |
|
F31 |
15 A |
Klaxon |
|
F32 |
15 A |
Phares |
|
F33 |
– |
– |
|
F34 |
– |
– |
|
F35 |
50A |
ABS ; Système de contrôle dynamique de la stabilité. |
|
F36 |
– |
– |
|
F37 |
40 A |
Dégivrage de la lunette arrière |
|
F38 |
50 A |
Pour la protection de divers circuits |
|
F39 |
– |
– |
|
F40 |
40 A |
Climatisation |
|
F41 |
– |
– |
|
F42 |
20 A |
Essuie-glaces |
|
F43 |
30 A |
Ventilateur de refroidissement |
|
F44 |
30 A |
Démarreur |
|
F45 |
10 A |
Système de contrôle moteur |
|
F46 |
15 A |
Audio |
|
F47 |
15 A |
Pour la protection de divers circuits |
|
F48 |
7,5 A |
Airbag |
|
F49 |
15 A |
Tableau de bord |
|
F50 |
15 A |
Éclairage intérieur du véhicule |
|
F51 |
25 A |
Audio |
|
F52 |
10 A |
Toit ouvrant (certains modèles) |
|
F53 |
15 A |
Système de contrôle moteur |
|
F54 |
15 A |
i-ACTIVSENSE |
|
F55 |
50 A |
– |
|
F56 |
50 A |
– |
Boîte à fusibles dans l’habitacle
Située derrière le panneau à gauche du véhicule.
|
Numéro |
Ampères [A] |
Description |
|---|---|---|
|
Numéro |
Ampères [A] |
Description |
|
F1 |
– |
– |
|
F2 |
– |
– |
|
F3 |
– |
– |
|
F4 |
15 A |
Verrouillage électrique des portes (conducteur) |
|
F5 |
15 A |
Verrouillage électrique des portes (passager) |
|
F6 |
– |
– |
|
F7 |
25 A |
Hayon électrique (certains modèles) |
|
F8 |
– |
– |
|
F9 |
30 A |
Vitres électriques (conducteur) |
|
F10 |
30 A |
Vitres électriques (passager) |
|
F11 |
30 A |
Siège électrique (conducteur) (certains modèles) |
|
Numéro |
Ampères [A] |
Description |
|---|---|---|
|
F12 |
– |
– |
|
F13 |
15 A |
Audio |
|
F14 |
– |
– |
|
F15 |
15 A |
Verrouillage du hayon arrière |
|
F 16 |
15 A |
Éclairage |
|
F17 |
10 A |
Feux de freinage |
|
F18 |
10 A |
Feux de recul |
|
F19 |
10 A |
Clignotants arrière |
|
F20 |
10 A |
Feux arrière |
|
F21 |
10 A |
Feux arrière |
|
F22 |
7,5 A |
Airbag (certains modèles) |
|
F23 |
– |
– |
