Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Mazda B-Series (2001-2010), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
S’applique aux véhicules fabriqués dans les années :
2001.

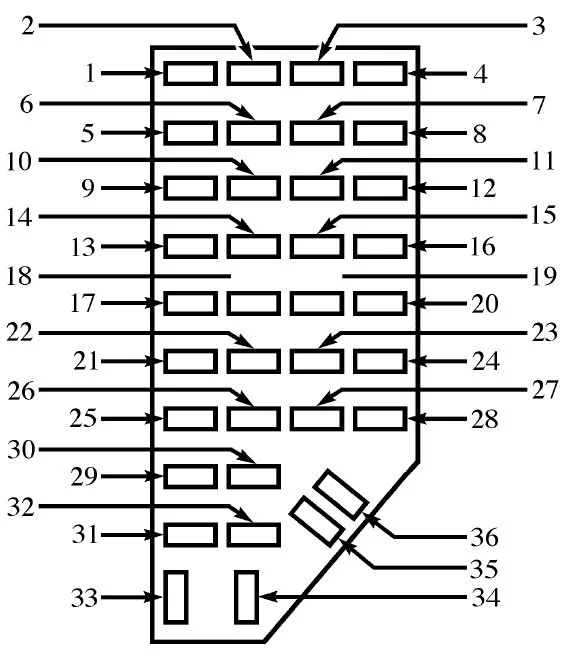

Panneau de fusibles intérieur
Numéro
Ampérage [A]
Description
1
5
Alimentation des rétroviseurs
2
10
Relais du moteur de ventilateur, moniteur de diagnostic d’airbag, module de désactivation passive (PAD)
3
7,5
Connexion de remorque (arrêt/virage gauche)
4
—
—
5
10
Module de contrôle 4×4
6
—
—
7
7,5
Connexion de remorque (arrêt/virage gauche)
8
—
—
9
7,5
Interrupteur d’ampoule de stop
10
7,5
Groupe servocommande/amplificateur de régulateur de vitesse, GEM/CTM, actionneur de verrouillage de transmission, actionneur de porte mixte, groupe de contrôle de chauffage de climatisation, clignotants
11
7,5
Tableau de bord, interrupteur principal des feux, résistance RABS
12
—
—
13
20
Interrupteur de position de la pédale de frein
14
20
Module RABS
10
Module 4WABS, relais principal 4WABS
15
—
—
16
30
Moteur W/W, relais d’essuie-glace Hi-Lo, relais de fonctionnement d’essuie-glace/relais de stationnement, relais de pompe de lave-glace
17
25
Allume-cigare, connexion de données (DLC)
18
—
—
19
25
Diode d’alimentation PCM, allumage, PATS
20
7,5
GEM/CTM, Radio
21
20
Clignotants
22
20
Points d’alimentation auxiliaires
23
—
—
24
7,5
Interrupteur de position de la pédale d’embrayage (CPP), relais d’interruption de démarrage
25
—
—
26
10
Relais d’économie de batterie, relais de transmission électronique 4×4, relais d’éclairage intérieur, module de contrôle électronique de transmission 4×4, lampe de dôme/carte, module d’atténuation d’éclairage d’instruments, module de contrôle de restrictions, GEM/CTM, kit de clignotants
27
—
—
28
7,5
Système GEM/CTM, radio
29
15
Radio
30
—
—
31
—
—
32
—
—
33
15
Phares, module DRL, kit de clignotants
34
—
—
35
15
Relais de klaxon ISA, si non équipé du module de sécurité du camion
—
—
36
—
—

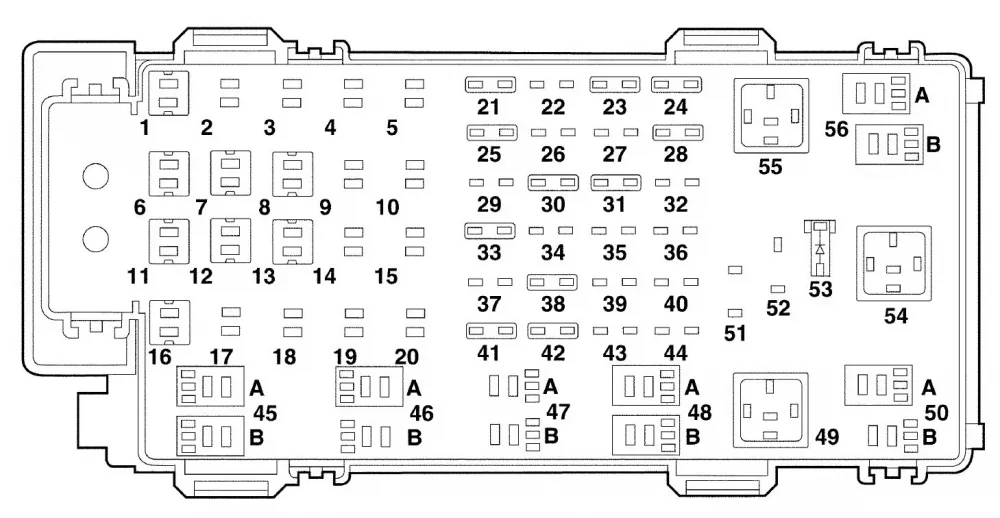

Bloc de fusibles dans le compartiment moteur
Numéro
Ampérage [A]
Description
1
50
Panneau de fusibles I/P
2
—
—
3
—
—
4
—
—
5
—
—
6
50
Moteur de pompe ABS
7
30
Module de contrôle du système de traction
8
20
Verrouillage centralisé des portes et télécommande
9
—
—
10
—
—
11
50
Interrupteur d’allumage du relais de démarrage
12
10
Mémoire PCM
13
20
Moteur 4×4
14
—
—
15
—
—
16
40
Moteur de ventilateur
17
—
—
18
—
—
19
—
—
20
—
—
21
10
Mémoire PCM
22
—
—
23
20
Moteur de pompe à carburant
24
30
Phares
25
10
Embrayage de climatisation
26
—
—
27
—
—
28
30
Module 4WABS
29
—
—
30
15
Remorque
31
20
Feux de brouillard, feux de jour (DRL)
32
—
—
33
15
Ampoule de feu de stationnement
34
—
—
35
—
—
36
—
—
37
—
—
38
10
Phare de croisement gauche
39
—
—
40
—
—
41
—
Sondes à oxygène chauffées
42
10
Phare de croisement droit
43
—
—
44
—
—
45A
—
Essuie-glace Haut/Bas
45B
—
Essuie-glace
46A
—
—
46B
—
Pompe de lave-glace avant
47A
—
—
47B
—
—
48A
—
Feu de brouillard
48B
—
Relais des feux de brouillard
49
—
Démarreur complet
50A
—
—
50B
—
Pompe à carburant
51
—
—
52
—
—
53
—
Diode du module de commande du système de traction (PCM)
54
—
Diode du module de commande du système de traction (PCM)
55
—
Ventilateur
56A
—
Électroaimant d’embrayage de climatisation
56B
—
Remorque
Schémas des fusibles et relais – Mazda B-Series
Concerne les véhicules fabriqués dans les années :
2002.
PANNEAU DE FUSIBLES DANS L’HABITACLE
Le PANNEAU DE FUSIBLES est situé sur le côté gauche du tableau de bord, face à la porte du conducteur.
Description
Courant nominal [A]
Description
1
5
Interrupteur d’alimentation du rétroviseur
2
10
Feux de jour (DRL), feux de détresse, transmission, interrupteur de désactivation de l’airbag passager, relais du moteur de ventilateur
3
7,5
Connecteur droit de remorque avec arrêt/virage
4
—
Non utilisé
5
15
Module de commande 4×4
6
—
Non utilisé
7
7,5
Connecteur gauche de remorque avec arrêt/virage
8
—
Non utilisé
9
7,5
Interrupteur de position de la pédale de frein
10
7,5
Groupe servomécanisme/assistance de direction de vitesse, module électronique général (GEM), actionneur de verrouillage de transmission, clignotants
11
7,5
Tableau de bord, 4×4, interrupteur principal des feux, module de sécurité central (CSM)
12
—
Non utilisé
13
20
Interrupteur de position de la pédale de frein
14
10
Module de commande du système de freinage antiblocage (ABS)
—
Non utilisé
15
Non utilisé
16
30
Moteur d’essuie-glace avant, relais d’essuie-glace Hi-Lo, relais de fonctionnement d’essuie-glace/relais de stationnement
17
20
Allume-cigare, connecteur de données (DLC)
18
—
Non utilisé
19
25
Diode d’alimentation PCM, allumage, PATS
20
7,5
Module électronique général (GEM), radio
21
15
Clignotants (danger)
22
20
Au connecteur d’alimentation auxiliaire
23
—
Non utilisé
24
7,5
Interrupteur de position de la pédale d’embrayage (CPP), relais d’interruption de démarrage
25
—
Non utilisé
26
10
Relais d’économie de batterie, boîte à fusibles, module de retenue central (RCM), module électrique général (GEM), groupe de clignotants
27
—
Non utilisé
28
7,5
Module électronique général (GEM), radio
29
20
Radio
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
15
Phares, module de feux de jour (DRL), groupe de clignotants
34
—
Non utilisé
35
15
Relais de klaxon (si non équipé du module de sécurité central)
36
—
Non utilisé
Boîte à fusibles
La boîte à fusibles est située dans le compartiment moteur.

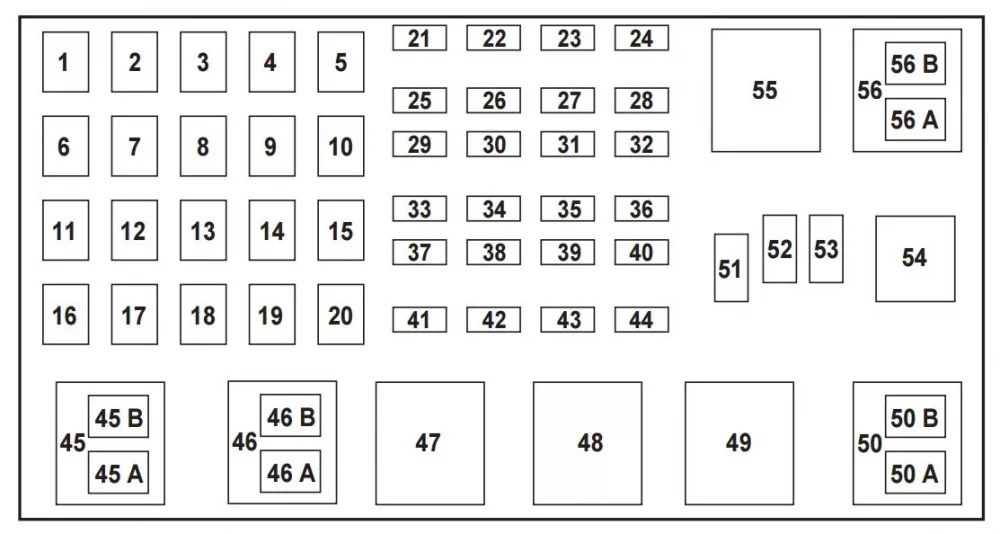

Moteur 2,3 L (si présent)
Description
Courant nominal [A]
Description
1
50**
Panneau de fusibles I/P
2
—
Non utilisé
3
—
Non utilisé
4
—
Non utilisé
5
—
Non utilisé
6
50**
Moteur de pompe ABS
7
30*
Module de commande du système de traction (PCM)
8
20*
Module de sécurité central, serrures de porte, accès à distance
9
—
Non utilisé
10
—
Non utilisé
11
50**
Relais de démarrage, interrupteur d’allumage
12
20*
Alimentation des fenêtres
13
—
Non utilisé
14
—
Non utilisé
15
—
Non utilisé
16
40**
Moteur de ventilateur
17
20**
Ventilateur de refroidissement auxiliaire
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
Mémoire PCM
22
—
Non utilisé
23
20*
Moteur de pompe à carburant
24
30*
Phares
25
10*
Relais d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
30*
Module 4WABS
29
—
Non utilisé
30
15*
Remorque
31
20*
Phare antibrouillard, feux de jour (DRL)
32
—
Non utilisé
33
15*
Phare de stationnement, module de sécurité central
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
10*
Phare de croisement gauche
39
—
Non utilisé
40
—
Non utilisé
41
20*
Sondes lambda chauffées
42
10*
Phare de croisement droit
43
—
(Résistance)
44
—
Non utilisé
45A
—
Relais d’état d’essuie-glace haut/bas
45B
—
Relais de stationnement/travail d’essuie-glace
46A
—
Relais de pompe à carburant
46B
—
Relais de remorquage
47
—
Relais de démarrage
48
—
Ventilateur de refroidissement auxiliaire
49
—
Non utilisé
50
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Diode du module de commande du système de traction (PCM)
54
—
Relais du module de commande du système de traction (PCM)
56
—
Relais du moteur de ventilateur
56A
—
Relais d’embrayage de climatisation
56B
—
Relais de pompe de lave-glace avant
* Mini fusibles ** Maxi fusibles

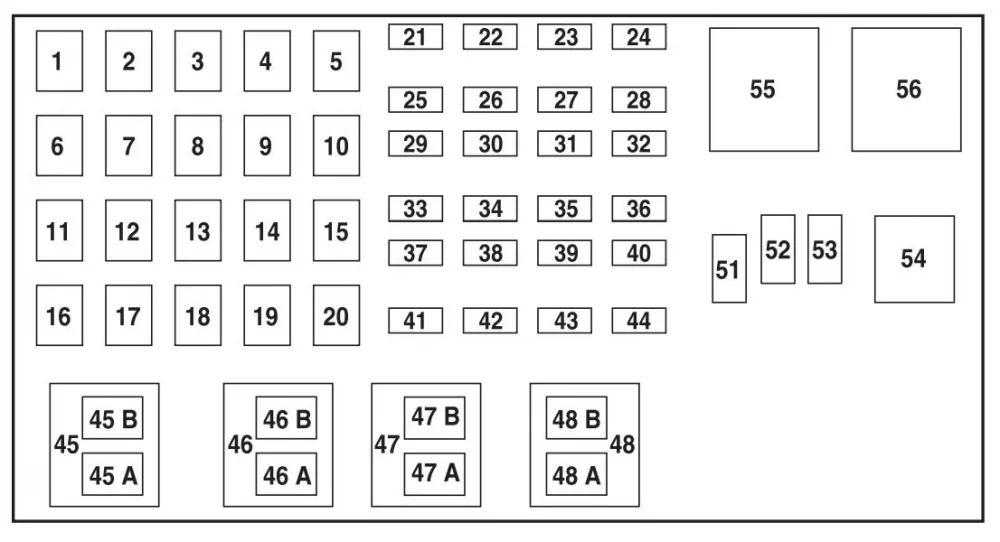

Moteurs 3,0L et 4,0L (si présents)
Description
Courant nominal [A]
Description
1
50**
Panneau de fusibles I/P
2
—
Non utilisé
3
—
Non utilisé
4
—
Non utilisé
5
—
Non utilisé
6
50**
Moteur de pompe ABS
7
30*
Module de commande du système de traction (PCM)
8
20*
Module de sécurité central, serrures de porte, accès à distance
9
—
Non utilisé
10
—
Non utilisé
11
50**
Relais de démarrage, interrupteur d’allumage
12
20*
Alimentation des fenêtres
13
20*
Module de commande de transmission intégrale
14
—
Non utilisé
15
—
Non utilisé
16
40**
Moteur de ventilateur
17
—
Non utilisé
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
Mémoire PCM
22
—
Non utilisé
23
20*
Moteur de pompe à carburant
24
30*
Phares
25
10*
Relais d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
30*
Module 4WABS
29
—
Non utilisé
30
15*
Remorque
31
20*
Phare antibrouillard, feux de jour (DRL)
32
—
Non utilisé
33
15*
Phare de stationnement, module de sécurité central
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
10*
Phare de croisement gauche
39
—
Non utilisé
40
—
Non utilisé
41
20*
Sondes lambda chauffées
42
10*
Phare de croisement droit
43
—
Non utilisé
44
—
Non utilisé
45A
—
Relais d’état d’essuie-glace haut/bas
45B
—
Relais de stationnement/travail d’essuie-glace
46A
—
Relais de pompe à carburant
46B
—
Relais de remorquage
47A
—
Relais d’embrayage électromagnétique de climatisation
47B
—
Relais de pompe de lave-glace avant
48A
—
Feux de brouillard
48B
—
Relais des feux de brouillard
51
—
Non utilisé
52
—
Non utilisé
53
—
Diode du module de commande du système de traction (PCM)
54
—
Relais du module de commande du système de traction (PCM)
55
—
Relais du moteur de ventilateur
56
—
Relais de démarrage
* Mini fusibles ** Maxi fusibles
Schéma des fusibles et relais – Mazda B-Series
Concerne les véhicules fabriqués dans les années :
2003.
Panneau de fusibles dans l’habitacle

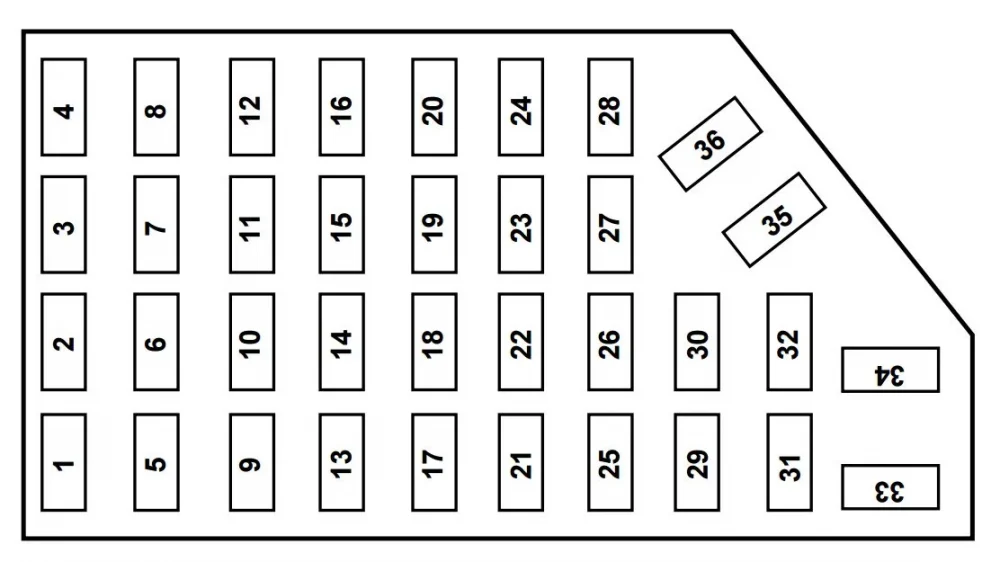

Le panneau de fusibles est situé sur le côté gauche du tableau de bord, face à la porte du conducteur.
Numéro
Ampérage [A]
Description
1
5
Interrupteur d’alimentation du rétroviseur
2
10
Feux de jour (DRL), feux de recul, transmission, interrupteur d’airbag passager, relais du moteur de ventilateur
3
7,5
Connecteur gauche de remorque avec fonction arrêt/retour
4
—
Non utilisé
5
15
Module de commande 4×4
6
2
Interrupteur de pression de frein
7
7,5
Connecteur droit de remorque de type arrêt/retour
8
—
Non utilisé
9
7,5
Interrupteur de position de la pédale de frein
10
7,5
Groupe servo/accélérateur de régulateur de vitesse, module électronique général (GEM), actionneur de verrouillage de transmission, clignotants, 4×4
11
7,5
Tableau de bord, 4×4, interrupteur principal des feux, module de sécurité central (CSM), module électronique général (GEM)
12
—
Non utilisé
13
20
Interrupteur de position de la pédale de frein
14
10
Module de commande du système de freinage antiblocage (ABS)
15
—
Non utilisé
16
30
Moteur d’essuie-glace avant, relais d’essuie-glace HI/LO, relais de fonctionnement/stationnement d’essuie-glace
17
20
Allume-cigare, connecteur de liaison de données (DLC)
18
—
Non utilisé
19
25
Puissance de la diode du module de commande du groupe motopropulseur (PCM), allumage, PATS (système de sécurité passif)
20
7,5
Module électronique général (GEM), radio
21
15
Signal d’avertissement
22
20
Interrupteur de pression d’alimentation auxiliaire
23
—
Non utilisé
24
7,5
Interrupteur de position de la pédale d’embrayage (CPP), relais d’interruption du démarreur
25
—
Non utilisé
26
10
Relais d’économie de batterie, boîte à fusibles, module de retenue central (RCM), module électrique général (GEM), groupe de clignotants
27
—
Non utilisé
28
7,5
Module électronique général (GEM), radio
29
20
Radio
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
15
Phares, module de feux de jour (DRL), groupe de clignotants
34
—
Non utilisé
35
15
Relais de klaxon (si non équipé du module de sécurité central)
36
—
Non utilisé
Boîte à fusibles
La boîte à fusibles est située dans le compartiment moteur.

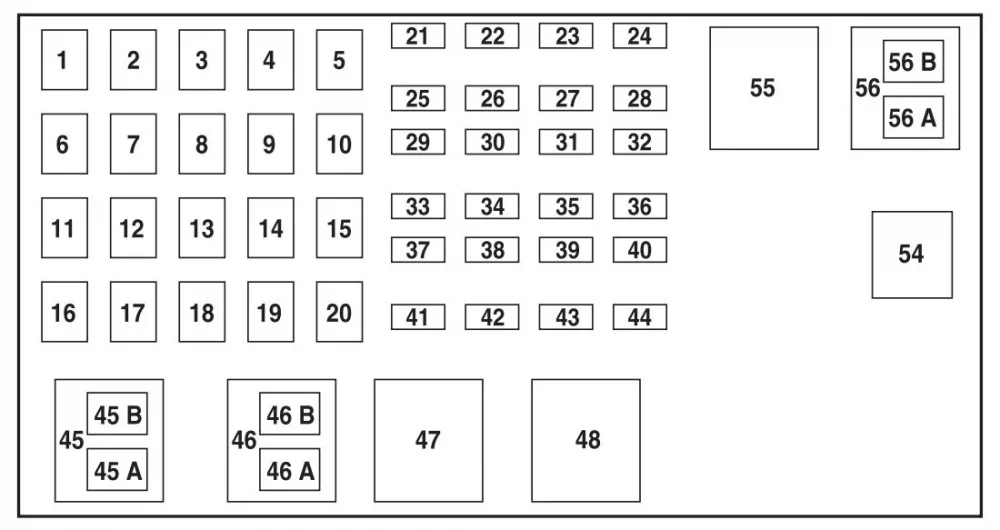

Moteur 2,3 L (si présent)
Numéro
Ampérage [A]
Description
1
50**
Panneau de fusibles I/P
2
—
Non utilisé
3
—
Non utilisé
4
—
Non utilisé
5
—
Non utilisé
6
50**
Moteur de pompe du système de freinage antiblocage (ABS)
7
30*
Module de commande du groupe motopropulseur (PCM)
8
20*
Module de sécurité central, serrures de porte, télécommande
9
—
Non utilisé
10
—
Non utilisé
11
50**
Relais du moteur de démarrage, interrupteur d’allumage
Phare de stationnement, unité de sécurité centrale
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
10*
Phare de croisement gauche
39
—
Non utilisé
40
—
Non utilisé
41
20*
Sondes à oxygène chauffées
42
10*
Phare de croisement droit
43
—
(Résistance)
44
—
Non utilisé
45A
—
Relais d’état haut/bas de l’essuie-glace
45B
—
Relais de stationnement/fonctionnement de l’essuie-glace
46A
—
Relais de pompe à carburant
46B
—
Relais de remorquage
47
—
Relais du moteur de démarrage
48
—
Ventilateur de refroidissement auxiliaire
49
—
Non utilisé
50
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Diode PCM
54
—
Relais PCM
56
—
Relais du moteur de ventilateur
56A
—
Relais d’embrayage de climatisation
56B
—
Relais de pompe de lave-glace avant
* Mini fusibles ** Maxi fusibles

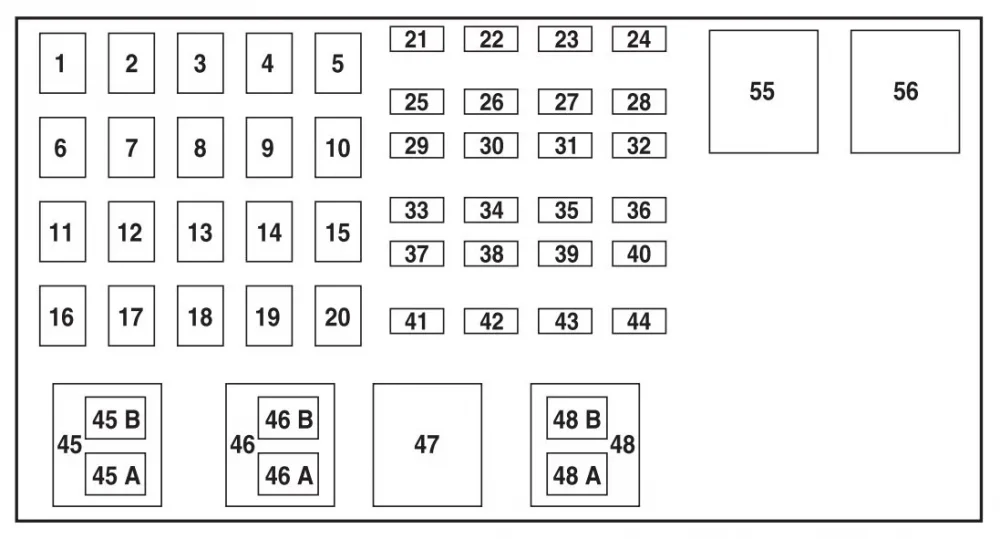

Moteurs 3,0L et 4,0L (si présents)
Numéro
Ampérage [A]
Description
1
50**
Panneau de fusibles I/P
2
—
Non utilisé
3
—
Non utilisé
4
—
Non utilisé
5
—
Non utilisé
6
50**
Moteur de pompe du système de freinage antiblocage (ABS)
7
30*
Module de commande du groupe motopropulseur (PCM)
8
20*
Serrures de porte électriques, télécommande
9
—
Non utilisé
10
—
Non utilisé
11
50**
Relais du démarreur, interrupteur d’allumage
12
20*
Alimentation des fenêtres
13
20*
Moteur 4×4
14
—
Non utilisé
15
—
Non utilisé
16
40**
Moteur de ventilateur
17
—
Non utilisé
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
Mémoire du module de commande du groupe motopropulseur (PCM)
22
—
Non utilisé
23
20*
Moteur de pompe à carburant
24
30*
Phares
25
10*
Relais d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
30*
Module du système de freinage antiblocage (ABS)
29
—
Non utilisé
30
15*
Remorque
31
20*
Phare antibrouillard, feux de jour (DRL)
32
—
Non utilisé
33
15*
Phare de stationnement
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
10*
Phare de croisement gauche
39
—
Non utilisé
40
—
Non utilisé
41
20*
Sondes à oxygène chauffées
42
10*
Phare de croisement droit
43
—
Non utilisé
44
—
Non utilisé
45A
—
Relais d’état haut/bas de l’essuie-glace
45B
—
Relais de stationnement/fonctionnement de l’essuie-glace
46A
—
Relais de pompe à carburant
46B
—
Relais de remorquage
47A
—
Relais d’embrayage électromagnétique de climatisation
47B
—
Relais de pompe de lave-glace avant
48A
—
Feux de brouillard
48B
—
Relais des feux de brouillard
51
—
Non utilisé
52
—
Non utilisé
53
—
Diode du module de commande du groupe motopropulseur (PCM)
54
—
Module de commande du groupe motopropulseur (PCM)
55
—
Relais du ventilateur
56
—
Relais du moteur de démarrage
* Mini fusibles ** Maxi fusibles
Schéma des fusibles et relais – Mazda B-Series
Concerne les véhicules fabriqués dans les années :
2004.

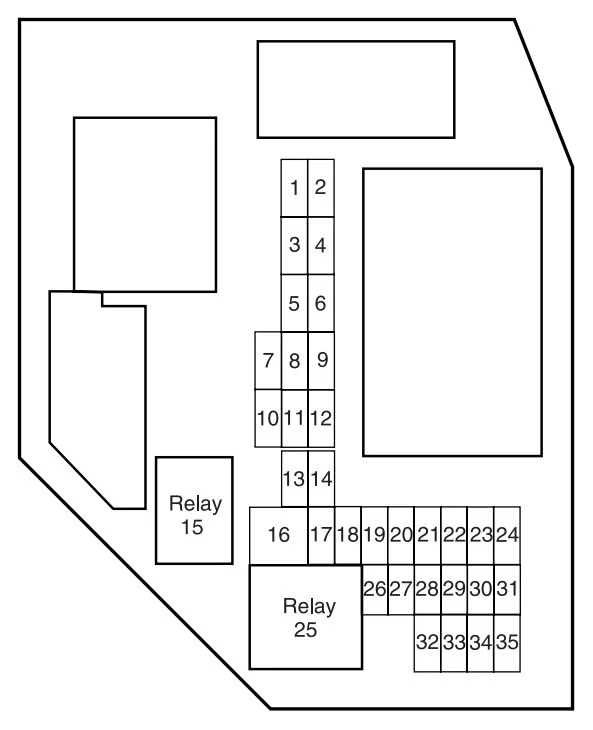

Panneau de fusibles dans l’habitacle
Le panneau de fusibles est situé sur le côté droit du tableau de bord, derrière le panneau de pied.
Numéro
Ampérage [A]
Description
1
5
Interrupteur de gradateur du tableau de bord
2
10
Feux de remorquage
3
10
Phare droit avec feux de croisement
4
10
Phare gauche avec feux de croisement
5
30
Essuie-glaces/lave-glaces de pare-brise
6
10
Radio (RUN/ACCY)
7
5
Indicateur d’éclairage des phares
8
10
Module de commande des limites (RCM), PADI (indicateur de désactivation de l’airbag passager)
9
5
Indicateur d’airbag sur le tableau de bord
10
10
Tableau de bord (RUN/START), module 4×4 (RUN/START)
11
10
Panneau de fusibles dans l’habitacle (alimentation logique)
12
—
Non utilisé
13
15
Klaxon, éclairage intérieur
14
15
Feux de route, indicateur de feux de route (tableau de bord)
15
—
Relais à un bouton
16
30 fusibles
Vitres électriques
17
15
Clignotants/feux de détresse
18
—
Non utilisé
19
20
Feu stop central surélevé (CHMSL)/feux stop
20
10
Module du système de freinage antiblocage (ABS), verrouillage de la pédale de frein, module de régulateur de vitesse, feux de recul, interrupteur d’annulation de surcharge, clignotant électronique (virage/danger)
21
5
Relais du moteur de démarrage
22
5
Réserve
23
30
Phares (feux de croisement et de route)
24
20
Radio
25
—
Relais d’accessoires
26
2
Interrupteur de pression de frein
27
10
Relais de ventilateur de climatisation/porte mixte, module 4×4
28
15
Module 4×4 B+
29
20
Allume-cigare, connecteur de diagnostic (OBD II)
30
5
Rétroviseurs électriques
31
20
Feux de position avant, feux de position arrière, feux de plaque d’immatriculation
32
5
Interrupteur de frein (logique)
33
5
Tableau de bord
34
20
Point d’alimentation
35
15
Blocs d’alimentation
Boîte à fusibles
La boîte à fusibles est située dans le compartiment moteur.
Moteur 2,3 L (si présent)
Numéro
Ampérage [A]
Description
1
50**
Panneau de fusibles dans l’habitacle
2
—
Non utilisé
3
50**
Panneau de fusibles dans l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles dans l’habitacle
6
—
Non utilisé
7
40**
Fusible du relais du moteur de démarrage
8
—
Non utilisé
9
40**
Allumage
10
—
Non utilisé
11
50**
Module de commande du groupe motopropulseur (PCM), capteurs moteur
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
30**
Système de freinage antiblocage (ABS) (électroaimants)
16
—
Non utilisé
17
40**
ABS (moteur)
18
—
Non utilisé
19
20**
Ventilateur moteur
20
—
Non utilisé
21
10*
PCM
22
—
Non utilisé
23
20*
Pompe à carburant
24
—
Non utilisé
25
10*
Relais d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
—
Non utilisé
29
—
Non utilisé
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
—
Non utilisé
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Remorquage (virage à droite)
39
—
Non utilisé
40
—
Non utilisé
41
15*
HEGO
42
7,5
Remorquage (virage à gauche)
43
—
Non utilisé
44
—
Non utilisé
45A
—
Relais d’essuie-glace HI/LO
45B
—
Relais de stationnement/fonctionnement d’essuie-glace
46A
—
Relais de pompe à carburant
46B
—
Relais de pompe de pulvérisation
47
—
Relais de ventilateur moteur
48
—
Relais du moteur de démarrage
49
—
Non utilisé
50
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Relais PCM
56
—
Relais de ventilateur
56A
—
Relais d’embrayage électromagnétique de climatisation
56B
—
Non utilisé
* Mini fusibles ** Maxi fusibles
Moteurs 3,0L et 4,0L (si présents)
Numéro
Ampérage [A]
Description
1
50**
Panneau de fusibles dans l’habitacle
2
—
Non utilisé
3
50**
Panneau de fusibles dans l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles dans l’habitacle
6
—
Non utilisé
7
40*
Fusible du relais du moteur de démarrage
8
—
Non utilisé
9
40**
Allumage
10
—
Non utilisé
11
30**
Fusible du relais du module de commande du groupe motopropulseur (PCM)
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
30**
Système de freinage antiblocage (ABS) (électroaimants)
16
—
Non utilisé
17
40**
ABS (moteur)
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
PCM
22
—
Non utilisé
23
20*
Pompe à carburant
24
—
Non utilisé
25
10*
Électrovanne d’embrayage de climatisation
26
—
Non utilisé
27
20*
Module 4×4
28
—
Non utilisé
29
—
Non utilisé
30
—
Non utilisé
31
15*
Feux de brouillard
32
—
Non utilisé
33
—
Non utilisé
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Remorquage (virage à droite)
39
—
Non utilisé
40
—
Non utilisé
41
15*
HEGO
42
7,5*
Remorquage (virage à gauche)
43
—
Non utilisé
44
—
Non utilisé
45A
—
Relais d’essuie-glace HI/LO
45B
—
Relais de stationnement/fonctionnement d’essuie-glace
46A
—
Électrovanne d’embrayage de climatisation
46B
—
Relais de pompe de pulvérisation
47
—
Relais PCM
48A
—
Relais de pompe à carburant
48B
—
Relais des feux de brouillard
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Non utilisé
55
—
Relais de ventilateur
56
—
Relais du moteur de démarrage
* Mini fusibles ** Maxi fusibles
Schéma des fusibles et relais – Mazda B-Series
Concerne les véhicules fabriqués dans les années :
2005.
Panneau de fusibles dans l’habitacle
Le panneau de fusibles est situé sous le côté droit du tableau de bord, derrière le panneau de pied.
Numéro
Ampérage [A]
Description
1
5
Interrupteur de gradateur du tableau de bord
2
10
Feux de remorquage
3
10
Phare droit avec feux de croisement
4
10
Phare gauche avec feux de croisement
5
30
Essuie-glaces/gicleurs d’essuie-glace
6
10
Radio (RUN/ACCY)
7
5
Indicateur d’allumage des phares
8
10
Module de commande des limites (RCM), PADI (indicateur de désactivation de l’airbag passager)
9
5
Indicateur d’airbag sur le tableau de bord
10
10
Tableau de bord (RUN/START), module 4×4 (RUN/START)
11
10
Unité de commande intelligente (SJB) (alimentation logique)
12
—
Non utilisé
13
15
Klaxon, éclairage intérieur
14
15
Feux de route, indicateur de feux de route (tableau de bord)
15
—
Relais à un bouton
16
30 fusibles
Vitres électriques
17
15
Clignotants/feux de détresse
18
—
Non utilisé
19
20
Feu stop central surélevé (CHMSL)/feux stop
20
10
Module ABS, verrouillage de la pédale de frein, module de régulateur de vitesse, feux de recul, interrupteur d’annulation de surcharge, clignotant électronique (direction/accident)
21
5
Relais du moteur de démarrage
22
5
Radio (START), capteur de neutre 4×4 (manuel uniquement)
23
30
Phares (feux de croisement et de route)
24
20
Radio
25
—
Relais d’accessoires
26
2
Interrupteur de pression de frein
27
10
Relais de ventilateur de climatisation/porte mixte, module 4×4
28
15
Module 4×4 B+
29
20
Allume-cigare, connecteur de diagnostic (OBD II)
30
5
Rétroviseurs électriques
31
20
Feux de position avant, feux de position arrière, feux de plaque d’immatriculation
32
5
Interrupteur de frein (logique)
33
5
Tableau de bord
34
20
Point d’alimentation
35
15
Blocs d’alimentation
Unité de commande d’alimentation
L’unité de commande d’alimentation est située dans le compartiment moteur.
Moteur 2,3 L (si présent)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles dans l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles dans l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles dans l’habitacle
6
—
Non utilisé
7
40**
Fusible du relais du moteur de démarrage
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Module de commande du groupe motopropulseur (PCM), capteurs moteur
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
ABS (moteur)
18
—
Non utilisé
19
20**
Ventilateur moteur
20
—
Non utilisé
21
10*
PCM
22
—
Non utilisé
23
20*
Pompe à carburant
24
—
Non utilisé
25
10*
Relais du compresseur de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
—
Non utilisé
29
—
Non utilisé
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
30*
Module ABS (électroaimants)
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Remorquage (virage à droite)
39
—
Non utilisé
40
—
Non utilisé
41
15*
HEGO
42
7,5
Remorquage (virage à gauche)
43
—
Non utilisé
44
—
Non utilisé
45A
—
Relais d’essuie-glace HI/LO
45B
—
Relais de stationnement/fonctionnement d’essuie-glace
46A
—
Relais de pompe à carburant
46B
—
Relais de pompe de lave-glace
47
—
Relais de ventilateur moteur
48
—
Relais du moteur de démarrage
49
—
Non utilisé
50
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Relais PCM
56
—
Relais de ventilateur
56A
—
Relais électromagnétique du compresseur de climatisation
56B
—
Non utilisé
* Mini fusibles ** Maxi fusibles
Moteurs 3,0L et 4,0L (si présents)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles dans l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles dans l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles dans l’habitacle
6
—
Non utilisé
7
40*
Fusible du relais du moteur de démarrage
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Fusible du relais du module de commande du groupe motopropulseur (PCM)
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
ABS (moteur)
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
PCM
22
—
Non utilisé
23
20*
Pompe à carburant
24
—
Non utilisé
25
10*
Électrovanne du compresseur de climatisation
26
—
Non utilisé
27
20*
Module 4×4
28
—
Non utilisé
29
—
Non utilisé
30
—
Non utilisé
31
15*
Feux de brouillard
32
—
Non utilisé
33
30*
Module ABS (électroaimants)
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Remorquage (virage à droite)
39
—
Non utilisé
40
—
Non utilisé
41
15*
HEGO
42
7,5*
Remorquage (virage à gauche)
43
—
Non utilisé
44
—
Non utilisé
45A
—
Relais d’essuie-glace HI/LO
45B
—
Relais de stationnement/fonctionnement d’essuie-glace
46A
—
Électrovanne du compresseur de climatisation
46B
—
Relais de pompe de lave-glace
47
—
Relais PCM
48A
—
Relais de pompe à carburant
48B
—
Relais des feux de brouillard
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Non utilisé
55
—
Relais de ventilateur
56
—
Relais du moteur de démarrage
* Mini fusibles ** Maxi fusibles
Schéma des fusibles et relais – Mazda B-Series
Concerne les véhicules fabriqués dans les années :
2006.
Panneau de fusibles de l’habitacle
Le panneau de fusibles est situé sur le côté droit du tableau de bord, derrière le panneau de pied.
Numéro
Ampérage [A]
Description
1
5
Interrupteur de gradateur du tableau de bord
2
10
Feux de remorque
3
10
Phare droit de croisement
4
10
Phare gauche de croisement
5
30
Essuie-glaces/lave-glaces
6
10
Radio (RUN/ACCY)
7
5
Indicateur d’éclairage des phares
8
10
Module de commande des dispositifs de retenue (RCM), PADI (indicateur de désactivation de l’airbag passager)
9
5
Indicateur d’airbag du tableau de bord
10
10
Tableau de bord (RUN/START), module 4×4 (RUN/START)
11
10
Boîtier de jonction intelligent (SJB) (alimentation logique)
12
—
Non utilisé
13
15
Klaxon, éclairage intérieur
14
15
Phare de route, indicateur de phare de route (tableau de bord)
Module du système de freinage antiblocage (ABS), interverrouillage de la pédale de frein, module de régulation de vitesse, feux de recul, interrupteur d’annulation de surcharge, clignotant électronique (virage/danger)
21
5
Bobine de relais du démarreur
22
5
Radio (START), capteur de neutre 4×4 (manuel uniquement)
23
30
Phares (route et croisement)
24
20
Alimentation batterie radio (B+)
25
—
Relais d’accessoires
26
2
Interrupteur de pression de frein
27
10
Relais de ventilateur de climatisation/porte de mélange, module 4×4
28
15
Alimentation batterie module 4×4 (B+)
29
20
Allume-cigare, connecteur de diagnostic (OBD II)
30
5
Rétroviseurs électriques
31
20
Feux de position avant, feux de position arrière, feux de plaque d’immatriculation, feux de gradation, feux de position de remorque
32
5
Interrupteur de frein (logique)
33
5
Alimentation batterie tableau de bord (B+)
34
20
Point d’alimentation
35
15
Blocs d’alimentation
Unité de commande de distribution d’énergie
L’unité de commande de distribution d’énergie est située dans le compartiment moteur.
Moteur 2,3 L (le cas échéant)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles de l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles de l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles de l’habitacle
6
—
Non utilisé
7
40**
Solénoïde du démarreur
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Module de commande du moteur (PCM), capteurs moteur
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
ABS (moteur)
18
—
Non utilisé
19
20**
Ventilateur moteur
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation
22
—
Non utilisé
23
20*
Pompe à carburant
24
—
Non utilisé
25
10*
Relais d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
—
Non utilisé
29
—
Non utilisé
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
30*
Système de freinage antiblocage (ABS) (solénoïdes)
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Attelage de remorque (virage à droite)
39
—
Non utilisé
40
—
Non utilisé
41
15*
HEGO
42
7,5
Attelage de remorque (virage à gauche)
43
—
Non utilisé
44
—
Non utilisé
45A
—
Relais d’essuie-glace HI/LO
45B
—
Relais de stationnement/fonctionnement d’essuie-glace
46A
—
Relais de pompe à carburant
46B
—
Relais de pompe de lave-glace
47
—
Relais de ventilateur moteur
48
—
Relais de démarreur
49
—
Non utilisé
50
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Relais PCM
56
—
Relais de ventilateur
56A
—
Relais d’embrayage électromagnétique de climatisation
56B
—
Non utilisé
* Mini fusibles ** Maxi fusibles
Moteurs 3,0 L et 4,0 L (le cas échéant)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles de l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles de l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles de l’habitacle
6
—
Non utilisé
7
40*
Solénoïde du démarreur
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Fusible du relais du module de commande du moteur (PCM)
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
ABS (moteur)
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation
22
—
Non utilisé
23
20*
Pompe à carburant
24
—
Non utilisé
25
10*
Électrovanne d’embrayage de climatisation
26
—
Non utilisé
27
20*
Module 4×4
28
—
Non utilisé
29
—
Non utilisé
30
—
Non utilisé
31
15*
Feux de brouillard
32
—
Non utilisé
33
30*
Système de freinage antiblocage (ABS) (solénoïdes)
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Attelage de remorque (virage à droite)
39
—
Non utilisé
40
—
Non utilisé
41
15*
HEGO
42
7,5*
Attelage de remorque (virage à gauche)
43
—
Non utilisé
44
—
Non utilisé
45A
—
Relais d’essuie-glace HI/LO
45B
—
Relais de stationnement/fonctionnement d’essuie-glace
46A
—
Électrovanne d’embrayage de climatisation
46B
—
Relais de pompe de lave-glace
47
—
Relais PCM
48A
—
Relais de pompe à carburant
48B
—
Relais de feux de brouillard
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Non utilisé
55
—
Relais de ventilateur
56
—
Relais de démarreur
* Mini fusibles ** Maxi fusibles
Schéma des fusibles et relais – Mazda B-Series
Concerne les véhicules fabriqués dans les années :
2007.
Panneau de fusibles de l’habitacle
Le panneau de fusibles est situé sous le côté droit du tableau de bord, derrière le panneau de pied.
Numéro
Ampérage [A]
Description
1
5
Interrupteur de gradateur du tableau de bord
2
10
Feux de remorque
3
10
Phare droit de croisement
4
10
Phare gauche de croisement
5
30
Essuie-glaces/lave-glaces
6
10
Radio (RUN/ACCY)
7
5
Non utilisé (réserve)
8
10
Module de commande des dispositifs de retenue (RCM), PADI (indicateur de désactivation de l’airbag passager), capteur de classification des passagers (OCS)
9
5
Indicateur d’airbag du tableau de bord
10
10
Tableau de bord (RUN/START), module 4×4 (RUN/START)
11
10
Boîtier de jonction intelligent (SJB) (alimentation logique)
12
15
Amplificateur de subwoofer audiophile, radio satellite
13
15
Klaxon, éclairage intérieur
14
15
Feu de route, indicateur de feu de route (tableau de bord)
15
—
Relais à un bouton
16
30 fusibles
Vitres électriques
17
15
Clignotants/feux de détresse
18
—
Non utilisé
19
20
Feu stop central supérieur (CHMSL)/feux stop
20
10
Module ABS, interverrouillage de la pédale de frein, module de régulation de vitesse, feux de recul, interrupteur d’annulation de l’accélérateur, clignotant électronique (virage/danger)
21
5
Bobine de relais du démarreur
22
5
Radio (START)
23
30
Phares (route et croisement)
24
20
Alimentation batterie radio (B+)
25
—
Relais d’accessoires
26
2
Interrupteur de pression de frein
27
10
Relais de ventilateur de climatisation/porte de mélange
28
15
Alimentation batterie module 4×4 (B+)
29
20
Allume-cigare, connecteur de diagnostic (OBD II)
30
5
Rétroviseurs électriques
31
20
Feux de position avant, feux de position arrière, feux de plaque d’immatriculation, gradateur, feux de position de remorque
32
5
Interrupteur de frein (logique)
33
5
Alimentation batterie tableau de bord (B+)
34
20
Point d’alimentation
35
15
Blocs d’alimentation
Boîte à fusibles
La boîte à fusibles est située dans le compartiment moteur.
Moteur 2,3 L (le cas échéant)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles de l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles de l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles de l’habitacle
6
—
Non utilisé
7
40**
Solénoïde du démarreur
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Module de commande du groupe motopropulseur (PCM), capteurs moteur
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
Module ABS
18
—
Non utilisé
19
20**
Ventilateur moteur
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation, solénoïde de la vanne de purge du réservoir
22
—
Non utilisé
23
30*
Moteur de pompe à carburant, injecteurs de carburant
24
—
Non utilisé
25
10*
Relais d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
—
Non utilisé
29
—
Non utilisé
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
30*
Système ABS (solénoïdes)
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Attelage de remorque (virage à droite)
39
15*
Alimentation PCM
40
—
Non utilisé
41
10*
Transmission automatique
42
7,5*
Attelage de remorque (virage à gauche)
43
20*
Bobine de relais de ventilateur moteur, relais de climatisation, capteurs moteur, solénoïde VMV
44
15*
Bobine d’allumage, condensateur
45A
—
Relais d’essuie-glace HI/LO
45B
—
Relais de stationnement/fonctionnement d’essuie-glace
46A
—
Relais de pompe à carburant, relais d’injecteurs de carburant
46B
—
Relais de pompe de lave-glace
47
—
Relais de ventilateur moteur
48
—
Relais de démarreur
49
—
Non utilisé
50
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Relais PCM
56
—
Relais de ventilateur
56A
—
Relais d’embrayage électromagnétique de climatisation
56B
—
Non utilisé
* Mini fusibles ** Maxi fusibles
Moteurs 3,0 L et 4,0 L (le cas échéant)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles de l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles de l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles de l’habitacle
6
—
Non utilisé
7
40*
Solénoïde du démarreur
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Fusible du relais du module de commande du groupe motopropulseur (PCM)
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
Module ABS
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation, solénoïde de la vanne de purge du réservoir
22
—
Non utilisé
23
30*
Moteur de pompe à carburant, injecteurs de carburant
24
—
Non utilisé
25
10*
Électrovanne d’embrayage de climatisation
26
—
Non utilisé
27
20*
Module 4×4
28
—
Non utilisé
29
—
Non utilisé
30
—
Non utilisé
31
15*
Feux de brouillard
32
—
Non utilisé
33
30*
Module ABS
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Attelage de remorque (virage à droite)
39
15*
Alimentation PCM
40
—
Non utilisé
41
10*
Transmission automatique
42
7,5*
Attelage de remorque (virage à gauche)
43
20*
Bobine de relais de climatisation, capteurs moteur, solénoïde VMV, solénoïde EGR, PVC chauffé
44
15*
Bobine d’allumage, condensateur
45A
—
Relais d’essuie-glace HI/LO
45B
—
Relais de stationnement/fonctionnement d’essuie-glace
46A
—
Électrovanne d’embrayage de climatisation
46B
—
Relais de pompe de lave-glace
47
—
Relais PCM
48A
—
Relais de pompe à carburant, relais d’injecteurs de carburant
48B
—
Relais de feux de brouillard
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Non utilisé
55
—
Relais de ventilateur
56
—
Relais de démarreur
* Mini fusibles ** Maxi fusibles
Schéma des fusibles et relais – Mazda B-Series
Concerne les véhicules fabriqués dans les années :
2008.
Panneau de fusibles de l’habitacle
Le panneau de fusibles est situé sous le côté droit du tableau de bord, derrière le panneau de pied.
Numéro
Ampérage [A]
Description
1
5
Interrupteur de gradateur du tableau de bord
2
10
Feux de remorque
3
10
Phare droit de croisement
4
10
Phare gauche de croisement
5
30
Essuie-glaces/lave-glaces avant
6
10
Radio (RUN/ACCY), éclairage de l’interrupteur de porte
7
5
Non utilisé (réserve)
8
10
Module de commande des dispositifs de retenue (RCM), PADI (indicateur de désactivation de l’airbag passager), capteur de classification des passagers (OCS)
9
5
Indicateur d’airbag du tableau de bord
10
10
Tableau de bord (RUN/START), module 4×4 (RUN/START)
11
10
Boîtier de jonction intelligent (SJB) (alimentation logique)
12
15
Amplificateur de subwoofer audiophile, radio satellite
13
15
Klaxon, éclairage intérieur
14
15
Phare de route, indicateur de phare de route (tableau de bord)
15
—
Non utilisé
16
30 fusibles
Vitres électriques
17
15
Clignotants/feux de détresse
18
—
Non utilisé
19
20
Feu stop central supérieur (CHMSL)/feux stop
20
10
Module ABS, interverrouillage de la pédale de frein, module de régulation de vitesse, feux de recul, interrupteur d’annulation de l’accélérateur, clignotant électronique (virage/danger)
21
5
Bobine de relais de démarreur
22
5
Radio (START)
23
30
Phares (croisement et route)
24
20
Alimentation batterie radio (B+)
25
—
Relais d’accessoires (vitres électriques)
26
2
Interrupteur de surcharge du régulateur de vitesse
27
10
Relais de ventilateur de climatisation/vannes de mélange
28
15
Alimentation batterie module 4×4 (B+)
29
20
Allume-cigare, connecteur de diagnostic (OBD II)
30
5
Rétroviseurs électriques
31
20
Feux de position avant, feux de position arrière, feux de plaque d’immatriculation, gradateur, feux de position de remorque
32
5
Interrupteur de frein (logique), interverrouillage de l’interrupteur de frein
33
5
Alimentation batterie tableau de bord (B+)
34
20
Point d’alimentation
35
15
Blocs d’alimentation
Unité de commande d’alimentation
L’unité de commande d’alimentation est située dans le compartiment moteur.
Moteur 2,3 L (le cas échéant)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles de l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles de l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles de l’habitacle
6
—
Non utilisé
7
30**
Solénoïde de démarreur
8
—
Non utilisé
9
40**
Allumage
10
—
Non utilisé
11
30**
Module de commande du moteur (PCM), capteurs moteur
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
Module ABS
18
—
Non utilisé
19
20**
Ventilateur moteur
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation, solénoïde de la vanne de purge du réservoir
22
—
Non utilisé
23
30*
Moteur de pompe à carburant, injecteurs de carburant
24
—
Non utilisé
25
10*
Relais d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
—
Non utilisé
29
30*
Essuie-glaces/lave-glaces
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
30*
Module ABS (solénoïdes)
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Attelage de remorque (virage à droite)
39
15*
Alimentation PCM
40
—
Non utilisé
41
10*
Transmission automatique
42
7,5*
Attelage de remorque (virage à gauche)
43
20*
Bobine de relais de ventilateur moteur, relais de climatisation, capteurs moteur, solénoïde VMV
44
15*
Bobine d’allumage, condensateur
45A
—
Non utilisé
45B
—
Non utilisé
46A
—
Relais de pompe à carburant, relais d’injecteurs de carburant
46B
—
Non utilisé
47
—
Relais de ventilateur moteur
48
—
Relais de démarreur
49
—
Non utilisé
50
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Relais PCM
56
—
Relais de ventilateur
56A
—
Relais d’embrayage électromagnétique de climatisation
Fusible du relais du module de commande du moteur (PCM)
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
Module ABS
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation, solénoïde de la vanne de purge du réservoir
22
—
Non utilisé
23
30*
Moteur de pompe à carburant, injecteurs de carburant
24
—
Non utilisé
25
10*
Électrovanne d’embrayage de climatisation
26
—
Non utilisé
27
20*
Module 4×4
28
—
Non utilisé
29
30*
Essuie-glaces/lave-glaces
30
—
Non utilisé
31
15*
Feux de brouillard
32
—
Non utilisé
33
30*
Module ABS
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Attelage de remorque (virage à droite)
39
15*
Alimentation PCM
40
—
Non utilisé
41
10*
Transmission automatique
42
7,5*
Attelage de remorque (virage à gauche)
43
20*
Bobine de relais de climatisation, capteurs moteur, solénoïdes VMV, solénoïdes EGR, PVC chauffé
44
15*
Bobine d’allumage, condensateur
45A
—
Non utilisé
45B
—
Non utilisé
46A
—
Électrovanne de climatisation
46B
—
Non utilisé
47
—
Relais PCM
48A
—
Relais de pompe à carburant, relais d’injecteurs de carburant
48B
—
Relais de feux de brouillard
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Non utilisé
55
—
Relais de ventilateur
56
—
Relais de démarreur
* Mini fusibles ** Maxi fusibles
Schéma des fusibles et relais – Mazda B-Series
Concerne les véhicules fabriqués dans les années :
2009.
Panneau de fusibles de l’habitacle
Le panneau de fusibles est situé sur le côté droit du tableau de bord, derrière le panneau de pied.
Numéro
Ampérage [A]
Description
1
5
Interrupteur de gradateur du tableau de bord
2
10
Feux de remorque
3
10
Phare droit de croisement
4
10
Phare gauche de croisement
5
30
Module d’essuie-glace avant (RUN/ACCY)
6
10
Radio (RUN/ACCY), éclairage de l’interrupteur de porte
7
—
Non utilisé
8
10
Module de commande des dispositifs de retenue (RCM), PADI (indicateur de désactivation de l’airbag passager), capteur de classification des passagers (OCS)
9
5
Indicateur d’airbag du tableau de bord
10
10
Tableau de bord (RUN/START), module 4×4 (RUN/START)
11
10
Boîtier de jonction intelligent (SJB) (alimentation logique)
12
15
Amplificateur de subwoofer audiophile, radio satellite
13
15
Klaxon, éclairage intérieur
14
15
Phare de route, indicateur de phare de route (tableau de bord)
15
—
Non utilisé
16
30 fusibles
Vitres électriques
17
15
Clignotants/feux de détresse
18
—
Non utilisé
19
20
Feu stop central supérieur (CHMSL)/feux stop
20
10
Module du système de freinage antiblocage (ABS), interverrouillage de la pédale de frein, module de régulation de vitesse, feux de recul, interrupteur d’annulation de l’accélérateur, clignotant électronique (virage/danger)
21
5
Bobine de relais de démarreur
22
5
Radio (START)
23
30
Phares (route et croisement)
24
20
Alimentation batterie radio (B+)
25
—
Relais d’accessoires (vitres électriques)
26
2
Interrupteur de surcharge du régulateur de vitesse
27
10
Relais de ventilateur de climatisation/vannes de mélange
28
15
Alimentation batterie module 4×4 (B+)
29
20
Allume-cigare, connecteur de diagnostic (OBD II)
30
5
Rétroviseurs électriques
31
20
Feux de position avant, feux de position arrière, feux de plaque d’immatriculation, interrupteur de gradation, feux de position de remorque
32
5
Interrupteur de frein (logique), interverrouillage de l’interrupteur de frein
33
5
Alimentation batterie tableau de bord (B+)
34
20
Point d’alimentation
35
15
Blocs d’alimentation
Unité de commande d’alimentation
L’unité de commande d’alimentation est située dans le compartiment moteur.
Moteur 2,3 L (le cas échéant)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles de l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles de l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles de l’habitacle
6
—
Non utilisé
7
30**
Solénoïde de démarreur
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Module de commande du groupe motopropulseur (PCM), capteurs moteur
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
Module du système de freinage antiblocage (ABS)
18
—
Non utilisé
19
20**
Ventilateur moteur
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation, solénoïde de la vanne de purge du réservoir
22
—
Non utilisé
23
30*
Moteur de pompe à carburant, injecteurs de carburant
24
—
Non utilisé
25
10*
Relais d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
—
Non utilisé
29
30*
Essuie-glaces/lave-glaces
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
30*
Système de freinage antiblocage (ABS) (solénoïdes)
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Attelage de remorque (virage à droite)
39
15*
Alimentation PCM
40
—
Non utilisé
41
10*
Transmission automatique
42
7,5*
Attelage de remorque (virage à gauche)
43
20*
Bobine de relais de ventilateur moteur, relais de climatisation, capteurs moteur, solénoïde VMV
44
15*
Bobine d’allumage, condensateur
45A
—
Non utilisé
45B
—
Non utilisé
46A
—
Relais de pompe à carburant, relais d’injecteurs de carburant
46B
—
Non utilisé
47
—
Relais de ventilateur moteur
48
—
Relais de démarreur
49
—
Non utilisé
50
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Relais PCM
56
—
Relais de ventilateur
56A
—
Relais d’embrayage électromagnétique de climatisation
56B
—
Non utilisé
* Mini fusibles ** Maxi fusibles
Moteurs 3,0 L et 4,0 L (le cas échéant)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles de l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles de l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles de l’habitacle
6
—
Non utilisé
7
30*
Solénoïde de démarreur
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Fusible du relais du module de commande du groupe motopropulseur (PCM)
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
Module du système de freinage antiblocage (ABS)
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation, solénoïde de la vanne de purge du réservoir
22
—
Non utilisé
23
30*
Moteur de pompe à carburant, injecteurs de carburant
24
—
Non utilisé
25
10*
Électrovanne d’embrayage de climatisation
26
—
Non utilisé
27
20*
Module 4×4
28
—
Non utilisé
29
30*
Essuie-glaces/lave-glaces
30
—
Non utilisé
31
15*
Feux de brouillard
32
—
Non utilisé
33
30*
Module du système de freinage antiblocage (ABS)
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Attelage de remorque (virage à droite)
39
15*
Alimentation PCM
40
—
Non utilisé
41
10*
Transmission automatique
42
7,5*
Attelage de remorque (virage à gauche)
43
20*
Bobine de relais de climatisation, capteurs moteur, solénoïde VMV, solénoïde EGR, PVC chauffé
44
15*
Bobine d’allumage, condensateur
45A
—
Non utilisé
45B
—
Non utilisé
46A
—
Électrovanne d’embrayage de climatisation
46B
—
Non utilisé
47
—
Relais PCM
48A
—
Relais de pompe à carburant, relais d’injecteurs de carburant
48B
—
Relais de feux de brouillard
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Non utilisé
55
—
Relais de ventilateur
56
—
Relais de démarreur
* Mini fusibles ** Maxi fusibles
Schéma des fusibles et relais – Mazda B-Series
Concerne les véhicules fabriqués entre :
2010.
Panneau de fusibles de l’habitacle
Le panneau de fusibles est situé sur le côté droit du tableau de bord, derrière le panneau de pied.
Numéro
Ampérage [A]
Description
1
5
Interrupteur de gradateur du tableau de bord
2
10
Phares de remorquage
3
10
Phare de croisement droit
4
10
Phare de croisement gauche
5
30
Module d’essuie-glace avant (RUN/ACCY)
6
10
Radio (RUN/ACCY), éclairage de l’interrupteur de porte
7
—
Non utilisé
8
10
Module de contrôle des restrictions (RCM), PADI (indicateur de désactivation de l’airbag passager), capteur de classification des occupants (OCS)
9
5
Indicateur d’airbag du tableau de bord
10
10
Tableau de bord (RUN/START), module 4×4 (RUN/START)
11
10
Panneau de fusibles de l’habitacle (alimentation logique)
12
15
Radio satellite, amplificateur de subwoofer audiophile, radio satellite
13
15
Klaxon, lumières intérieures
14
15
Feu de route, indicateur de feu de route (tableau de bord)
15
—
Non utilisé
16
30 fusibles
Vitres électriques
17
15
Clignotants/feux de détresse
18
—
Non utilisé
19
20
Ampoule de feu stop centrale haute (CHMSL)/ampoules de feu stop
20
10
Module de système de freinage antiblocage (ABS), module de régulateur de vitesse, feux de recul, interrupteur d’annulation d’accélération, clignotant électronique (virage)
21
5
Bobine de relais de démarrage
22
5
Radio (START)
23
30
Phares (feux de croisement et de route)
24
20
Alimentation de la batterie de la radio (B+)
25
—
Relais d’accessoires (vitres électriques)
26
2
Interrupteur de surcharge du régulateur de vitesse
27
10
Relais de ventilateur de climatisation/portes de mélange
28
15
Alimentation de la batterie du module 4×4 (B+)
29
20
Allume-cigare, connecteur de diagnostic (OBD II)
30
5
Rétroviseurs électriques
31
20
Feux avant, feux arrière, feux de plaque d’immatriculation, gradateur, feux de remorque
32
5
Interrupteur de frein (logique)
33
5
Alimentation de la batterie du tableau de bord (B+)
34
20
Point d’alimentation
35
15
Verrouillage de l’alimentation
Boîte à fusibles
La boîte à fusibles est située dans le compartiment moteur.
Moteur 2,3 L (si présent)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles de l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles de l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles de l’habitacle
6
—
Non utilisé
7
30**
Électroaimant de démarrage
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Module de commande du groupe motopropulseur (PCM)
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
Module de système de freinage antiblocage (ABS)
18
—
Non utilisé
19
20**
Ventilateur moteur
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation, l’électroaimant de la valve de purge du réservoir
22
—
Non utilisé
23
30*
Moteur de pompe à carburant, injecteurs de carburant
24
—
Non utilisé
25
10*
Électrovanne d’embrayage de climatisation
26
—
Non utilisé
27
—
Non utilisé
28
—
Non utilisé
29
30*
Essuie-glaces/lave-glace
30
—
Non utilisé
31
—
Non utilisé
32
—
Non utilisé
33
30*
Module de système de freinage antiblocage (ABS)
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Remorquage (virage à droite)
39
15*
Alimentation PCM
40
—
Non utilisé
41
10*
Transmission automatique
42
7,5*
Remorquage (virage à gauche)
43
20*
Bobine de relais de ventilateur moteur, relais de climatisation, capteurs moteur, solénoïde de valve de contrôle des vapeurs
44
15*
Bobine d’allumage, condensateur
45A
—
Non utilisé
45B
—
Non utilisé
46A
—
Relais de pompe à carburant, relais d’injecteurs de carburant
46B
—
Non utilisé
47
—
Relais de ventilateur moteur
48
—
Relais de démarrage
49
—
Non utilisé
50
—
Non utilisé
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Relais PCM
56
—
Relais de ventilateur
56A
—
Relais d’embrayage électromagnétique de climatisation
56B
—
Non utilisé
* Fusibles mini ** Fusibles maxi
Moteurs 3,0L et 4,0L (si présents)
Numéro
Ampérage [A]
Description
1
40**
Panneau de fusibles de l’habitacle
2
—
Non utilisé
3
40**
Panneau de fusibles de l’habitacle
4
—
Non utilisé
5
50**
Panneau de fusibles de l’habitacle
6
—
Non utilisé
7
30*
Électroaimant de démarrage
8
—
Non utilisé
9
40**
Clé de contact
10
—
Non utilisé
11
30**
Fusible du relais du module de commande du groupe motopropulseur (PCM)
12
—
Non utilisé
13
30**
Moteur de ventilateur (climatisation)
14
—
Non utilisé
15
—
Non utilisé
16
—
Non utilisé
17
40**
Module de système de freinage antiblocage (ABS)
18
—
Non utilisé
19
—
Non utilisé
20
—
Non utilisé
21
10*
Le PCM maintient l’alimentation, l’électroaimant de la valve de purge du réservoir
22
—
Non utilisé
23
30*
Moteur de pompe à carburant, injecteurs de carburant
24
—
Non utilisé
25
10*
Électrovanne d’embrayage de climatisation
26
—
Non utilisé
27
20*
Module 4×4
28
—
Non utilisé
29
30*
Essuie-glaces/système de pulvérisation
30
—
Non utilisé
31
15*
Feux de brouillard
32
—
Non utilisé
33
30*
Module ABS
34
—
Non utilisé
35
—
Non utilisé
36
—
Non utilisé
37
—
Non utilisé
38
7,5*
Remorquage (virage à droite)
39
15*
Alimentation PCM
40
—
Non utilisé
41
10*
Transmission automatique
42
7,5*
Remorquage (virage à gauche)
43
20*
Bobine de relais de climatisation, capteurs moteur, solénoïde de valve de contrôle des vapeurs, solénoïde EGR, PVC chauffé
44
15*
Bobine d’allumage, condensateur
45A
—
Non utilisé
45B
—
Non utilisé
46A
—
Électrovanne de climatisation
46B
—
Non utilisé
47
—
Relais PCM
48A
—
Relais de pompe à carburant, relais d’injecteurs de carburant
48B
—
Relais de feux de brouillard
51
—
Non utilisé
52
—
Non utilisé
53
—
Non utilisé
54
—
Non utilisé
55
—
Relais de ventilateur
56
—
Relais de démarrage
* Fusibles mini ** Fusibles maxi
À propos de la Mazda B-Series (2001-2010)
La Mazda B-Series, produite de 2001 à 2010, est un pick-up robuste et fiable qui a gagné en popularité grâce à sa polyvalence et sa durabilité. Ce modèle offre diverses options de motorisation, y compris des variantes essence et diesel, assurant une puissance suffisante pour le travail et les loisirs. La Mazda B-Series est réputée pour sa capacité à affronter les terrains difficiles et offre une conduite confortable même sur de longs trajets. L’intérieur est pratique et fonctionnel, avec suffisamment d’espace pour les occupants et le chargement. Ce modèle est idéal pour ceux qui recherchent un véhicule fiable et durable pour un usage quotidien et des excursions aventureuses.
Schéma de la boîte à fusibles Mazda B-Series
Cette page présente le schéma de la boîte à fusibles pour le modèle Mazda B-Series, essentiel pour l’entretien correct du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important d’en connaître le contenu et l’utilisation correcte.
Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
