Mazda 626 (1991-2001) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Mazda 626 (1991-2001), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Mazda 626 (1991-1997) – schéma des fusibles
Année de production : 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Le fusible de l’allume-cigare (prise de courant) de la Mazda MPV LW (1999-2006) est le fusible 26 dans la boîte à fusibles.
Boîte à fusibles dans le compartiment moteur
| Position | Description | Valeur du fusible [A] | |
| 1 | TESTA | 30 | Feux de jour (DRL) |
| 2 | DEFOG | 40 | Dégivrage de la lunette arrière |
| 3 | EGI INJ | 30 | Système de charge Système de gestion moteur Système de contrôle EC-AT (FS) Système d’allumage ATX (FS) Système de gestion du carburant ATX (FS) Système de gestion du carburant (KL) Système d’allumage (KL) |
| 4 | PRINCIPALE | 40 | Commutateur d’allumage (numéro de fusible : 5, 6, 8, 10, 11, 13 (boîte à fusibles dans l’habitacle)) |
| 6 | BTN | 60 | Numéro de fusible : 11 Numéro de fusible : 1, 2, 3, 7, 9 (boîte à fusibles dans l’habitacle) |
| 7 | ABS | 60 | Système de prévention du blocage des roues |
| 8 | VENTILATORE DI RAFFREDDAMENTO | 30 | Système de ventilateur de refroidissement |
| 9 | RISCALDATORE | 40 | Four et climatisation |
| 10 | CLIMATIZZAZIONE | 30 | Système de ventilateur de condenseur |
| 11 | CODA | 15 | Feux arrière Feux de position Éclairage de plaque d’immatriculation Feux de position avant Feux de position arrière Éclairage de la boîte à gants |
| 12 | * |
| 13 | NEBBIA | 15 | Phares antibrouillard avant |
| 14 | * | ||
| Relais | |||
| R1 | Relais d’interruption du moteur de démarrage Relais haute tension des phares | ||
| R2 | Relais principal | ||
| R3 | Relais de pompe à carburant | ||
| R4 | Relais de klaxon | ||
| R5 | Relais des feux de jour (DRL) | ||
| R6 | Relais du ventilateur de refroidissement n° 3 | ||
| R7 | Relais du ventilateur de refroidissement n° 2 | ||
| R8 | Relais du ventilateur de refroidissement n° 1 | ||
| R9 | Relais de climatisation | ||
| R10 | Relais de climatisation | ||
Boîte à fusibles dans l’habitacle
| Position | Description | Valeur du fusible [A] | Composant protégé |
| 1 | FERMARE | 20 | Feux de freinage Feux de freinage élevés Signaux vocaux Régulateur de vitesse Système de verrouillage de la transmission |
| 2 | STANZA | 15 | Éclairage des passagers Éclairage du miroir de courtoisie Éclairage du coffre Éclairage du système audio Système de verrouillage centralisé Verrouillage centralisé (avec télécommande) Antenne Système antivol Système de traitement central Tableau de bord Système de contrôle EC-AT Spots Éclairage intérieur Éclairage de la clé de démarrage Système de contrôle moteur Système d’allumage |
| 3 | CHIUDARE | 30 | Verrouillage électrique des portes Verrouillage électrique des portes (avec système d’accès sans clé) |
| 4 | RADIO | 15 | Système audio Alimentation de l’antenne allume-cigare Alimentation des rétroviseurs extérieurs |
| 5 | TETTO SOLARE | 15 | Toit ouvrant |
| 6 | CURVA | 15 | Éclairage de virage et feux de détresse Système d’airbag |
| 7 | SEDILE ELETTRICO | 30 | Siège électrique |
| 8 | METRO | 15 | Feux de détresse Connecteur de données Tableau de bord Système de contrôle EC-AT Système antivol Système de traitement central Alimentation de l’antenne Régulateur de vitesse Système de verrouillage de la transmission Système de contrôle moteur (FS) ATX Système d’allumage (FS) |
| 9 | RISPETTARE | 15 | Feux de détresse de virage et de danger |
| 10 | MOTORE | 15 | Système de contrôle moteur MTX Système de contrôle du carburant (FS) Système d’allumage Démarrage du système Système de contrôle EC-AT (FS) Ventilateur de refroidissement liquide Chauffage et climatisation Système de freinage antiblocage Système d’airbag de lunette arrière |
| 11 | FINESTRA ELETTRICA | 30 | Vitres électriques |
| 12 | DETERGENTE PER FARI | 20 | Nettoyant pour phares |
| 13 | TERGICRISTALLO | 20 | Essuie-glace et lave-glace Chauffage et climatisation Système de ventilateur de condenseur Feux de jour (DRL) Système de contrôle moteur (FS) Système de contrôle EC-AT (FS) Système d’allumage (FS) |
| 14 | TERGICRISTALLO POSTERIORE | 20 | Essuie-glace et lave-glace arrière |
| 15 | DI RISERVA | 15 | Réserve |
Relais
FS
KL
| Numéro | Relais |
| R1 | Relais de ventilateur |
| R2 | Relais de phares |
| R3 | Relais de dégivrage de la lunette arrière |
| R4 | Relais TNS |
| R5 | Relais haute pression du ventilateur de condenseur n° 2 |
| R6 | Relais basse pression du ventilateur de condenseur |
| R7 | Relais haute pression du ventilateur de condenseur n° 1 |
Unité de clignotant
626
Mazda 626 (1997-2002) – schéma de la boîte à fusibles
Année de production : 1997, 1997, 1998, 1999, 2000, 2001, 2002.
Le fusible de l’allume-cigare (prise de courant) de la Mazda 626 (1997-2002) est le fusible 19 dans la boîte à fusibles de l’habitacle.
Boîte à fusibles dans le compartiment moteur
Mazda 626 – schéma de la boîte à fusibles – compartiment moteur
| Nr | Description | Amp [A] | Description |
| 1 | EGI INJ | 30 | Système d’injection de carburant |
| 2 | DEFOG | 40 | Dégivrage de la lunette arrière |
| 3 | – | – | – |
| 4 | MAIN | 100 | Pour protéger tous les circuits |
| 5 | IG KEY | 30 | RADIO, TOIT OUVRANT, CLIGNOTANT,
INSTRUMENT DE MESURE, MOTEUR, VITRE ÉLECTRIQUE, ESSUIE-GLACE ; Système d’allumage du carburant |
| 6 | HEATER | 40 | Chauffage, climatisation |
| 7 | BTN | 40 | CLIGNOTANT, STOP, INTÉRIEUR,
VERROUILLAGE DE PORTE, URGENCE, SIÈGE ÉLECTRIQUE |
| 8 | COOLING FAN | 30 | Ventilateur de refroidissement |
| 9 | AD FAN | 30 | Ventilateur auxiliaire |
| 10 | (ABS) | 60 | Système de prévention du blocage des roues |
| 11 | TAIL | 15 | Feux arrière ;
Feux de position ; Éclairage du tableau de bord ; Éclairage de la plaque d’immatriculation ; Éclairage des interrupteurs. |
| 12 | HORN | 15 | Klaxon |
| 13 | (ABS) | 20 | Système de prévention du blocage des roues |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | H / LL | 15 | Phare (gauche) |
| 17 | H / LR | 15 | Phare (droit) |
| 18 | (ABS) | 20 | Système de prévention du blocage des roues |

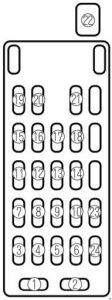

Boîte à fusibles dans l’habitacle
Mazda 626 – schéma de la boîte à fusibles – habitacle
| Numéro | Description | Amp [A] | Description |
| 1 | AUDIO | 15 | Système audio |
| 2 | ROOM | 15 | Éclairage intérieur ;
Éclairage du coffre. |
| 3 | S.ROOF | 15 | Toit ouvrant |
| 4 | METER | 10 | Indicateurs ;
Éclairage de recul. |
| 5 | D.LOCK | 30 | Verrouillage électrique des portes |
| 6 | HAZARD | 15 | Feux de détresse |
| 7 | A/B&ABS | 10 | Système d’airbag ;
Système de prévention du blocage des roues pendant le freinage. |
| 8 | – | – | – |
| 9 | A / C | 10 | Climatisation |
| 10 | – | – | – |
| 11 | TURN | 10 | Clignotants |
| 12 | ESSUIE-GLACE | 20 | Brosses d’essuie-glace et de lave-glace du pare-brise |
| 13 | P.WIND | 30 | Vitres électriques |
| 14 | – | – | – |
| 15 | RADIO | 15 | Système audio ;
Prise ; Rétroviseur extérieur. |
| 16 | MOTEUR | 10 | Système de gestion moteur |
| 17 | ILLUMI | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de position ; Éclairage du tableau de bord. |
| 18 | STOP | 15 | Feux de freinage ;
Klaxon ; Régulateur de vitesse. |
| 19 | CIGAR | 15 | Prise pour accessoires ;
Horloge ; Radio ; Rétroviseur extérieur. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Siège électrique |
| 23 | M.DEF | 15 | Dégivrage du rétroviseur |
| 24 | P.POINT | 15 | Position d’alimentation |
Mazda 626 (2000-2001) – schéma de la boîte à fusibles
Année de production : 2000, 2001.
Le fusible de l’allume-cigare (prise de courant) de la Mazda MPV LW (1999-2006) est le fusible 19 dans la boîte à fusibles (panneau conducteur).
Bloc de fusibles (compartiment moteur)
| Position | Description | Amp [A] | Description |
| 1 | EGI INJ | 30 | Installation d’injection de carburant |
| 2 | DEFOG | 40 | Dégivrage de la lunette arrière |
| 3 | – | – | – |
| 4 | MAIN | 100 | Pour protéger tous les circuits |
| 5 | IG KEY | 30 | Fusibles RADIO, TOIT OUVRANT*, CLIGNOTANT,
AMPHIBIE, MOTEUR, VITRES ÉLECTRIQUES*, ESSUIE-GLACES ; Installation d’allumage. |
| 6 | HEATER | 40 | Chauffage ;
Climatisation *. |
| 7 | BTN | 40 | Fusibles FEU ARRIÈRE, FREIN, HABITACLE,
BAC D’ENTRÉE, DANGER, SIÈGE ÉLECTRIQUE*. |
| 8 | COOLING FAN | 30 | Ventilateur de refroidissement |
| 9 | AD FAN | 30 | Ventilateur auxiliaire * |
| 10 | (ABS) | 60 | Système de prévention du blocage des roues* |
| 11 | TAIL | 15 | Feux arrière ;
Feux de position ; Éclairage du tableau de bord ; Éclairage de la plaque d’immatriculation ; Éclairage des interrupteurs. |
| 12 | HORN | 15 | Klaxon |
| 13 | (ABS) | 20 | Système de prévention du blocage des roues* |
| 14 | – | – | – |
| 15 | ST. SIGN | 10 | Signal du moteur de démarrage |
| 16 | H / LL | 15 | Phare (gauche) |
| 17 | H / LR | 15 | Phare (droit) |
| 18 | (ABS) | 20 | Système de prévention du blocage des roues* |
| * – certains modèles | |||
Panneau de fusibles (côté conducteur)
| Position | Description | Amp [A] | Description |
| 1 | AUDIO | 15 | Système audio* |
| 2 | ROOM | 15 | Éclairage intérieur ;
Éclairage du coffre. |
| 3 | S/ROOF | 15 | Toit ouvrant * |
| 4 | METER | 10 | Indicateurs ;
Feux de recul. |
| 5 | D.LOCK | 30 | Verrouillage électrique des portes * |
| 6 | HAZARD | 15 | Feux de détresse |
| 7 | A/B&ABS | 10 | Système d’airbag ;
Système de prévention du blocage des freins *. |
| 8 | – | – | – |
| 9 | A / C | 10 | Climatisation* |
| 10 | – | – | – |
| 11 | TURN | 10 | Clignotant |
| 12 | WIPER | 20 | Essuie-glaces et lave-glaces avant |
| 13 | P.WIND | 30 | Vitres électriques * |
| 14 | – | – | – |
| 15 | RADIO | 15 | Système audio ;
Prise ; Rétroviseur extérieur. |
| 16 | ENGINE | 10 | Système de gestion moteur |
| 17 | ILLUMI | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de position ; Éclairage du tableau de bord. |
| 18 | STOP | 15 | Feux de freinage ;
Klaxon ; Régulateur de vitesse *. |
| 19 | CIGAR | 15 | Prise pour accessoires ;
Horloge * ; Radio * ; Rétroviseur extérieur ; Allume-cigare. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Siège électrique * |
| 23 | M.DEF | 15 | Dégivrage du rétroviseur * |
| 24 | P.POINT | 15 | Position d’alimentation |
| * – certains modèles | |||
À propos de la Mazda 626 (1991-2001)
La Mazda 626, produite de 1991 à 2001, est un modèle de milieu de gamme populaire, caractérisé par sa fiabilité et son confort. Ce modèle était disponible en différentes versions de carrosserie, y compris la berline et le break, permettant aux clients de choisir en fonction de leurs besoins. La Mazda 626 était équipée de diverses motorisations, des moteurs quatre cylindres de base aux variantes six cylindres plus puissantes, offrant un bon équilibre entre performance et économie. L’intérieur du véhicule a été conçu en mettant l’accent sur le confort et la fonctionnalité, ce qui en faisait une voiture idéale pour les familles et les particuliers.
Schéma de la boîte à fusibles de la Mazda 626
Cette page présente le schéma de la boîte à fusibles pour le modèle Mazda 626, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord ou dans le compartiment moteur. Le diagramme montre les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer la sécurité et la fiabilité de votre véhicule.
