Mazda Protegé (2000-2003) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Mazda Protegé (2000-2003), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Mazda Protegé

S’applique aux véhicules fabriqués entre :

2000, 2001.

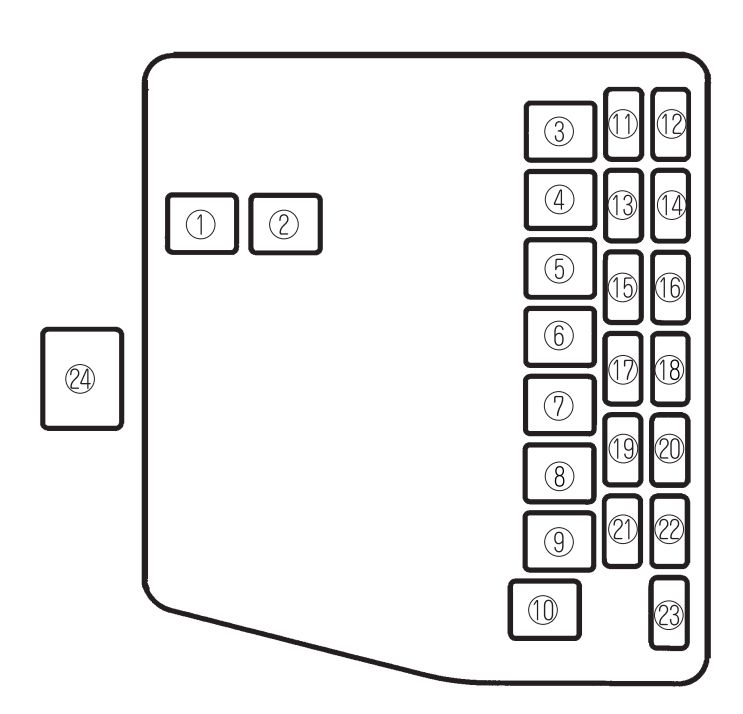

Compartiment moteur

Numéro	Ampérage [A]	Description
1	40	Chauffage
2	60	Système de freinage antiblocage*; Pour la protection de divers circuits*.
3	60	Pour la protection de divers circuits
4	30	—
5	40	—
6	—	—
7	30	Ventilateur de refroidissement
8	40	Éclairage intérieur; Verrouillage électrique des portes*.
9	30	Ventilateur de refroidissement supplémentaire pour la climatisation
10	30	Contrôle moteur
11	10	Climatisation*

12	10	Signal de démarrage
13	15	Klaxon
14	15	Feux de détresse
15	15	Feux arrière
16	7,5	Pour la protection de divers circuits
17	15	—
18	15	Pour la protection de divers circuits
19	15	Feux de freinage
20	15	Phare droit
21	15	Phare gauche
22	—	—
23	—	—
24	100	Pour la protection de tous les circuits

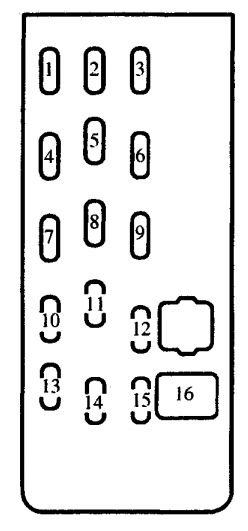

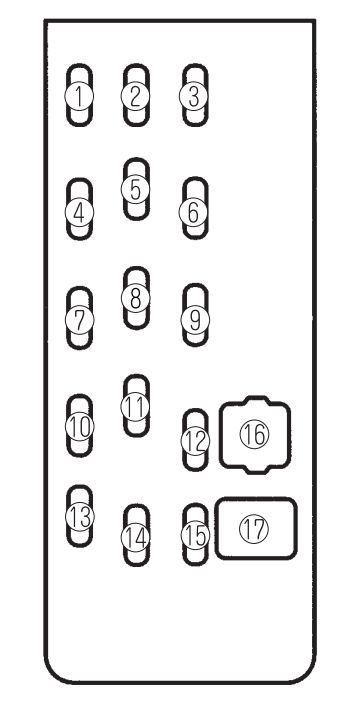

Habitacle (côté conducteur)

Numéro	Ampérage [A]	Description
1	15	Pour la protection de divers circuits
2	20	Pour la protection de divers circuits
3	15	Audio*
4	15	Climatisation*
5	10	Pour la protection de divers circuits
6	—	—
7	—	—
8	10	Éclairage intérieur; Éclairage du coffre*.
9	10	—
10	—	—
11	30	Verrouillage électrique des portes*
12	30	—
13	20	Essuie-glace et lave-glace avant
14	10	Système de gestion moteur
15	10	Clignotants
16	10	Vitres électriques*

À propos de la Mazda Protegé (2000-2003)

La Mazda Protegé, produite de 2000 à 2003, est une voiture compacte réputée pour sa fiabilité et sa praticité. Ce modèle était apprécié pour son design élégant et son intérieur confortable, offrant amplement d’espace pour les passagers et les bagages. La Mazda Protegé était disponible avec diverses motorisations, notamment des moteurs quatre cylindres de 1.6L et 2.0L, qui offraient des performances équilibrées et une consommation de carburant efficace. Le véhicule était connu pour sa maniabilité agile et ses caractéristiques de sécurité, ce qui en faisait un choix idéal pour la conduite en ville et sur autoroute.

Schéma de la boîte à fusibles Mazda Protegé

Cette page présente le schéma de la boîte à fusibles pour le modèle Mazda Protegé, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration.
