Mazda 2 DY (2003-2007) – Boîte à fusibles

Mazda 2 – schéma de la boîte à fusibles

Année de fabrication : 2003, 2004, 2005, 2006, 2007.

Le fusible de l’allume-cigare (prise de courant) de la Mazda 2 est le fusible 4 de la boîte à fusibles située dans l’habitacle.

Emplacement des unités de commande

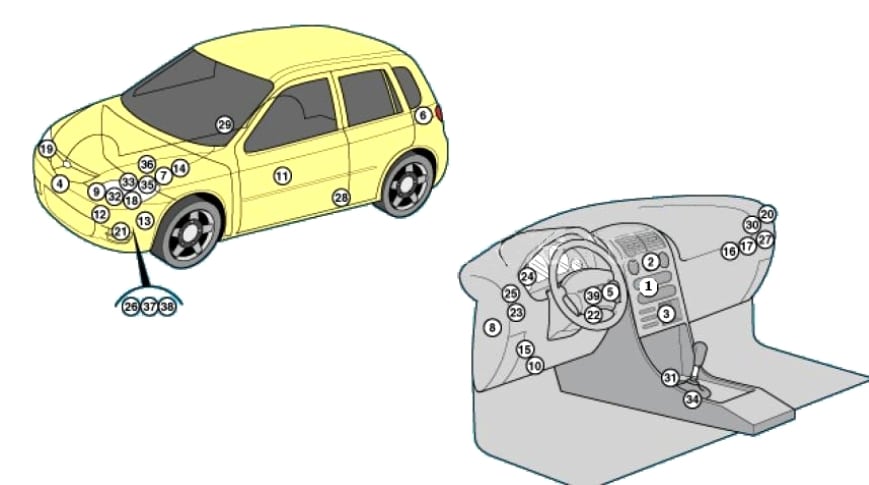

Schéma de l'emplacement des unités de commande et du fusible de l'allume-cigare Mazda 2.

Description

1 Contrôleur de climatisation (dans le panneau de commande du chauffage)
2 Relais du moteur de ventilateur de climatisation/chauffage – derrière le tableau de bord
3 Résistance du moteur de ventilateur de chauffage/climatisation – espace pour les pieds du passager
4 Capteur de collision (SRS), avant
5 Unité de commande antivol – derrière le tableau de bord
6 Alarme sonore antivol
7 Batterie d’accumulateurs
8 Verrouillage centralisé
9 Unité de commande de l’actionneur d’embrayage – compartiment moteur
10 Connecteur de diagnostic (DLC)
11 Contrôleur de vitre électrique (dans l’interrupteur de la porte conducteur)
12 Résistance du moteur de ventilateur de refroidissement — protection du radiateur
13 Relais des feux de brouillard
14 Boîte à fusibles / relais, compartiment moteur
15 Panneau de boîte à fusibles / relais 1
16 Panneau de boîte à fusibles / relais 2
17 Panneau de boîte à fusibles / relais 3
18 Moteur de contrôle d’angle de phare, gauche
19 Moteur de contrôle d’angle de phare, droit
20
21 Signal acoustique
22 Antenne sur l’anneau de l’antidémarrage – près du boîtier d’allumage
23 Active le relais de l’interrupteur de signal
24 Unité de commande du tableau de bord (dans le tableau de bord)
25 Relais de feu de recul
26 Pompe de lave-glace arrière – intégrée à la pompe de lave-glace avant
27 Boîte à fusibles de relais – contient : relais du moteur d’essuie-glace avant, relais de la pompe de lave-glace avant, relais d’essuie-glace / lave-glace arrière, relais de klaxon, relais de phares avant / arrière
28 Capteur de collision latérale avant gauche – partie inférieure du montant B
29 Capteur de collision latérale avant droit – partie inférieure du montant B
30 Relais du démarreur
31 Unité de commande électronique SRS
32 Unité de commande électronique de transmission – dans l’unité de commande électronique d’embrayage
33 Commande de transmission – pour la transmission
34 Contrôleur de transmission – sélecteur de transmission automatique
35 Capteur de vitesse du véhicule, avec système ABS – unité de commande électronique ABS
36 Capteur de vitesse du véhicule, sans système ABS – au point de contrôle
37 Capteur de niveau bas de liquide de lave-glace avant
38 Moteur de pompe de lave-glace avant
39 Relais d’essuie-glace intermittent – dans le bloc d’interrupteurs
Leggere  Mazda Titan (1989-2000) – boîte à fusibles

Boîte à fusibles dans l’habitacle

Boîte à fusibles principale

Située dans la partie inférieure du tableau de bord

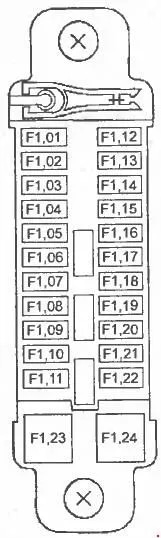

Vue détaillée de la boîte à fusibles principale sous le tableau de bord.

Description

F01 Non utilisé
F02 Non utilisé
F03 15A Éclairage intérieur
F04 Allume-cigare 15A
F05 7,5A Rétroviseurs extérieurs électriques
F06 Non utilisé
F07 10A Tableau de bord
F08 20A Essuie-glaces et lave-glace avant
F09 10A Système de sécurité active
F10 15A Système de gestion moteur
F11 15A Unité de commande de transmission
F12 Vitres électriques 30A
F13 Non utilisé
F14 Non utilisé
F15 Non utilisé
F 16 7,5A Démarreur
F17 7,5A Feux de recul
F18 7,5A Éclairage du tableau de bord
F19 7.5A Embrayage électromagnétique du compresseur de climatisation
F20 Climatisation 7,5 A
F21 10A Essuie-glace et lave-glace de hayon
F22 10A Dégivreur de hayon
F23 Non utilisé
F24 Non utilisé

Boîte à fusibles auxiliaire

Installée derrière l’habitacle.

Illustration de la boîte à fusibles auxiliaire installée derrière l'habitacle.

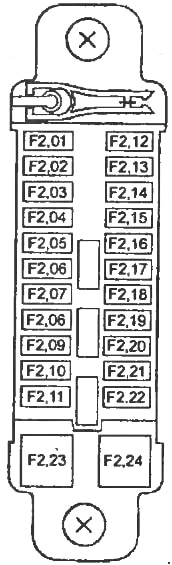

Image montrant la deuxième boîte à fusibles auxiliaire située derrière l'habitacle.

Description

F01 Non évalué
F02 30A ABS
F03 Non évalué
F04 Générateur 7,5A
F05 20A Pompe à carburant
F06 7,5A Unité de commande électronique du moteur et de la transmission
F07 15A Capteur de débit d’air, système de gestion moteur
F08 20A Capteur de débit d’air, système de gestion moteur
F09 15A Feux stop
F10 Alarme 15A
F11 Non évalué
F12 Non évalué
F13 Non utilisé
F14 15A TNS
F15 20A ABS
F 16 15A Rétroviseurs chauffants
F17 10A Feux de route (phare droit)
F18 10A Feux de route (phare gauche)
F19 10A Feux de croisement (phare droit)
F20 10A Feux de croisement (phare gauche)
F21 Non utilisé
F22 Non utilisé
F23 Non utilisé
F24 Non utilisé
Leggere  Mazda CX-8 (2018-...) – Boîte à fusibles

Boîte à fusibles de relais

Diagramme explicatif de la boîte à fusibles de relais et de ses composants.

Description

  1. Relais de phares avec feux de croisement
  2. Relais de phares avec feux de route
  3. Relais de pompe à carburant
  4. Relais d’alarme antivol
  5. Relais de gestion moteur

Boîte à fusibles dans le compartiment moteur

Située à côté de la batterie

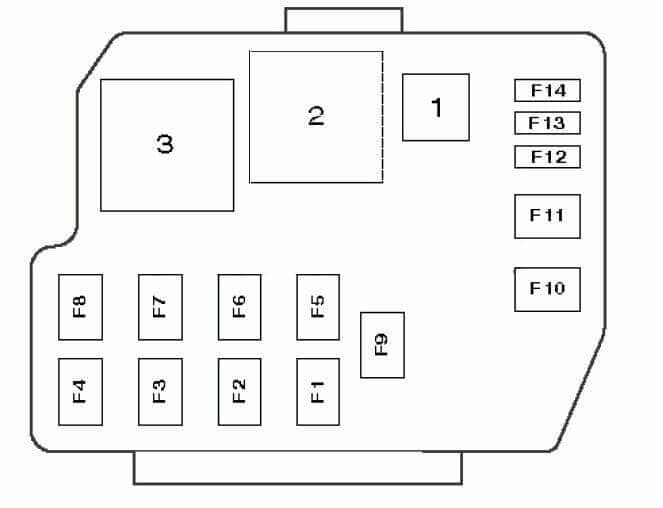

Emplacement de la boîte à fusibles du compartiment moteur, près de la batterie.

Description

1 Relais de position complètement ouverte du papillon (climatisation)
2 Relais du moteur de ventilateur de refroidissement (haute vitesse)
3 Relais du moteur de ventilateur de refroidissement
F1 50A Bougie de préchauffage (diesel), chauffage auxiliaire
F2 40A Climatisation / moteur de ventilateur de chauffage
F3 50A Interrupteur d’allumage
F4 50A Moteur de ventilateur de refroidissement
F5 60A Contrôle automatique de l’embrayage
F6 60A Interrupteur d’allumage
F7 Phares 30A
F8 60A Gestion moteur
F9 Distribution d’alimentation de la batterie 100A
F10 30A Lunette arrière chauffante
F11 60A Système de freinage antiblocage (ABS)
F12 Vitres électriques 20A
F13 30A Verrouillage centralisé
F14 15A Feux de brouillard

À propos de la Mazda 2 DY (2003-2007)

La Mazda 2 DY, produite de 2003 à 2007, est une berline compacte caractérisée par sa praticité et sa fiabilité. Ce modèle est apprécié pour son agilité et sa facilité de conduite, ce qui le rend idéal pour l’environnement urbain. La Mazda 2 DY offre diverses options de motorisation, y compris des moteurs essence d’une cylindrée de 1,25 à 1,6 litre. Grâce à sa compacité et à sa consommation de carburant efficace, ce modèle est souvent recherché par les conducteurs qui recherchent un véhicule économique et élégant.

Schéma de la boîte à fusibles de la Mazda 2 DY

Cette page présente le schéma de la boîte à fusibles de la Mazda 2 DY, essentiel pour l’identification et le remplacement des fusibles. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule et le bon fonctionnement de ses composants électriques.
