Schéma des fusibles et relais – Lexus LS 430 (XF30)

Concerne les nouveaux véhicules des années :

2000, 2001, 2002, 2003, 2004, 2005, 2006.

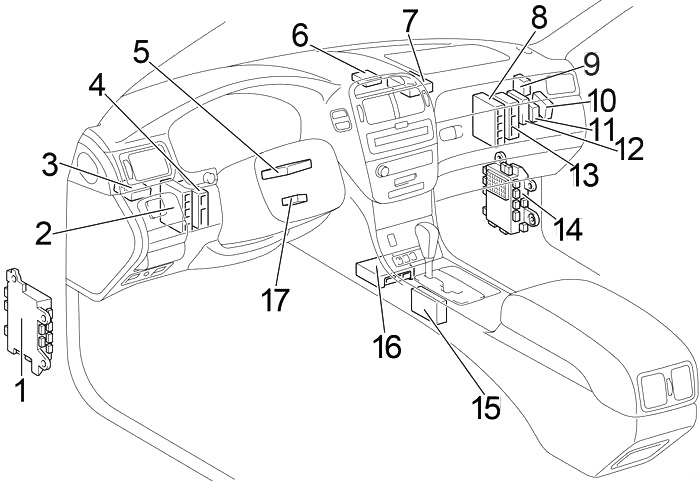

Habitacle

Conduite à gauche

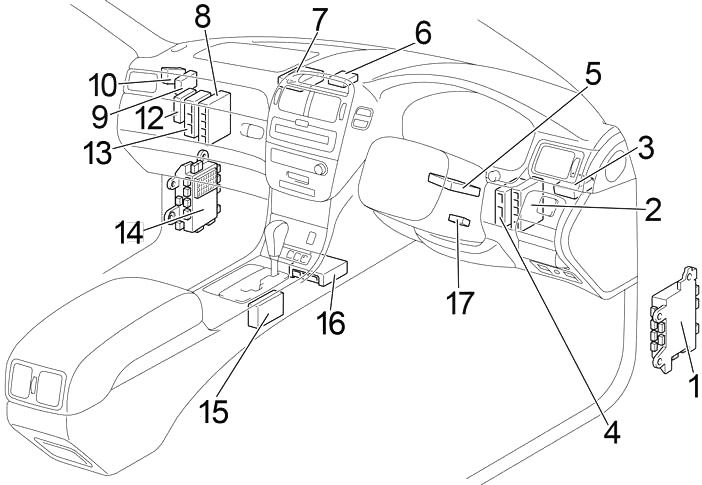

Conduite à droite

1. Boîte à fusibles 1
2. 2000-2003 : ECU de contrôle de traction
   2003-2006 : ECU de suspension pneumatique
3. ECU de hayon arrière
4. ECU d’inclinaison électrique et télescopique électrique
5. ECU de verrouillage de direction (avec système Smart Key)
6. Ordinateur de clé transpondeur (sans système Smart Key)
7. ECU antivol
8. Unité de commande de climatisation
9. 2003-2006 : ECU PPS
10. 2004-2006 : ECU de contrôle de distance
11. 2003-2006 : ECU AFS
12. 2000-2003 : ECU de contrôle de niveau de phares
13. 2000-2003 : ECU de suspension pneumatique
14. Boîte à fusibles 2
15. ECU de contrôle de transmission automatique
16. Unité de capteur d’airbag
17. Amplificateur de clé transpondeur

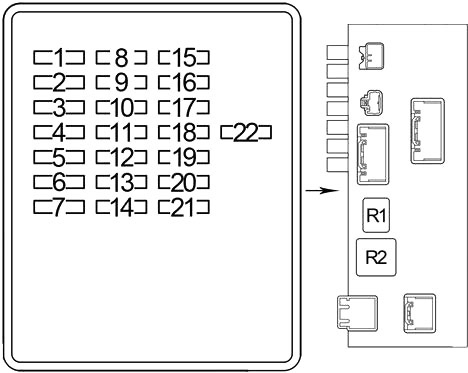

Boîte à fusibles de l’habitacle n° 1 (côté conducteur)

La boîte à fusibles est située sous le tableau de bord, dans la zone des pieds du conducteur. Retirez le couvercle pour accéder aux fusibles.

Conduite à gauche

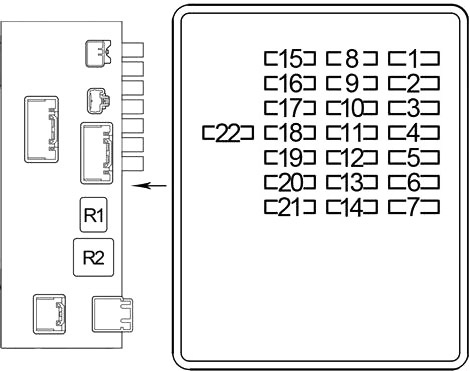

Conduite à droite

Numéro	Ampères [A]	Description
1	7,5	RHD : système audio, système de navigation
2	20	Commande d’inclinaison et télescopique
3	30	RHD : système audio
4	7,5	Système d’aide au stationnement Lexus, chauffage de siège arrière, siège arrière climatisé, écran multifonction, système audio, allume-cigare, éclairage du tableau de bord, éclairage de la boîte à monnaie, éclairage du rétroviseur, éclairage de la boîte à gants, siège arrière réglable électriquement, système de suspension pneumatique à modulation électronique, clignotants, horloge, système de verrouillage de la transmission, système de contrôle de stabilité du véhicule, pare-soleil, système de contrôle du rétroviseur électrique, éclairage de la console, système d’ouverture du carburant, système d’éclairage avant adaptatif (AFS)
5	–	–
6	30	Système de sièges électriques
7	–	–
8	7,5	Clignotants et compteurs, système d’aide au stationnement Lexus, système de verrouillage de la transmission
9	7,5	Commande d’inclinaison et télescopique, système de verrouillage électrique des portes, système de sièges électriques, système d’immobilisation du moteur
10	15	Chauffage de siège, système de climatisation des sièges
11	20	Système de suspension pneumatique à modulation électronique
12	7,5	Système de verrouillage de la transmission, système antivol

13	15	Prise de courant
14	15	Allume-cigare arrière
15	7,5	Système de diagnostic de l’ordinateur de bord
16	7,5	Système de démarrage
17	7,5	Système de contrôle de stabilité du véhicule
18	5	Ceintures de sécurité
19	7,5	Système antivol
20	7,5	Système de climatisation
21	5	Feux de freinage
22	10	Siège rafraîchissant
Relais
R1	Accessoires (D-ACC)
R2	Allumage (D-IG1)

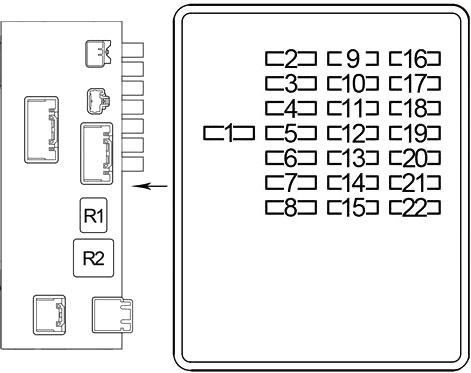

Boîte à fusibles de l’habitacle n° 2 (côté passager)

La boîte à fusibles est située sous le tableau de bord, dans la zone des pieds du passager. Retirez le couvercle pour accéder aux fusibles.

Conduite à gauche

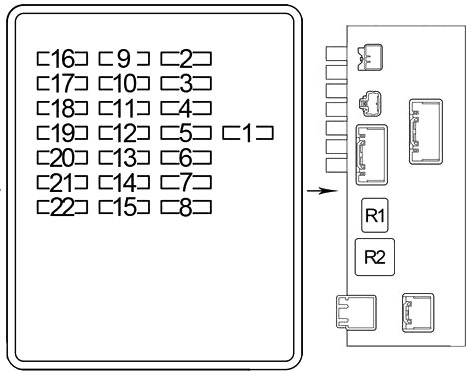

Conduite à droite

Numéro	Ampères [A]	Description
1	7,5	2000-2003 : Système d’airbag SRS, système d’immobilisation du moteur, système de verrouillage de la direction
1	30	2003-2006 : Système d’airbag SRS, système d’immobilisation du moteur, système de verrouillage de la direction, système de démarrage
2	15	Feux de détresse
3	7,5	Système de verrouillage de la direction
4	7,5	2000-2003 : Écran multifonction
	7,5	2003-2006 : Système d’airbag SRS, système d’immobilisation du moteur, système de verrouillage de la direction, système de démarrage
	7,5	2003-2006 : Tous les composants en « STA » et « IG2 », système de démarrage
5	7,5	Système de verrouillage des portes, système d’immobilisation du moteur, système de verrouillage de la direction, siège avant électrique, siège arrière électrique
6	7,5	Commande d’inclinaison et télescopique, interrupteur de phares, interrupteur d’essuie-glace et de lave-glace, interrupteur de clignotants
7	10	Éclairage d’accueil, feux extérieurs, lumière de l’interrupteur d’allumage, horloge, clignotants et jauges, éclairage intérieur, lumières personnelles
8	7,5	Clignotants et jauges, système de contrôle de stabilité du véhicule, système d’entrée éclairée, TEL
9	10	Siège rafraîchissant
10	5	2000-2003 : Système de nivellement des phares
	7,5	2003-2006 : Système de nivellement des phares, système d’éclairage avant adaptatif (AFS)
11	7,5	Capteur de pluie, système de climatisation, toit ouvrant, écran d’information, horloge
12	15	Chauffage de siège, système de climatisation des sièges
13	7,5	Système de climatisation, système audio, horloge, écran d’information, système d’entrée éclairée
14	15	Allume-cigare avant
15	–	–

16	7,5	Système audio
17	25	2000-2003 : Toit ouvrant
	20	2003-2006 :
		LHD : système de verrouillage électrique, vitre électrique, système de verrouillage automatique, éclairage de porte
	20	2003-2006 :
		RHD : système de portes électriques, vitre électrique, système de verrouillage automatique, éclairage de porte
18	25	Système de verrouillage électrique des portes, système de commande électrique des rétroviseurs, désembuage des rétroviseurs extérieurs, système de verrouillage automatique, éclairage de plafond de porte, vitres électriques
19	7,5	LHD : système audio, système de navigation
20	5	Ceintures de sécurité, éclairage de boucle de ceinture ,
21	30	2000-2003 :
		LHD : système audio
	30	2000-2003 :
		RHD : système de sièges électriques
	20	2003-2006 :
		LHD : système de verrouillage électrique, vitre électrique, système de verrouillage automatique, éclairage de porte
	20	2003-2006 :
		RHD : système de portes électriques, vitre électrique, système de verrouillage automatique, éclairage de porte
22	25	Système de verrouillage électrique des portes, système de verrouillage automatique des portes, système de commande électrique des rétroviseurs, désembuage des rétroviseurs extérieurs, éclairage de plafond de porte, vitres électriques
Relais
R1	Accessoires (P-ACC)
R2	Allumage (P-IG1)

Moteur

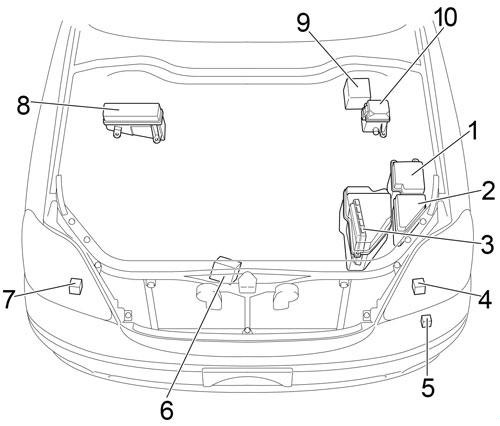

Conduite à gauche

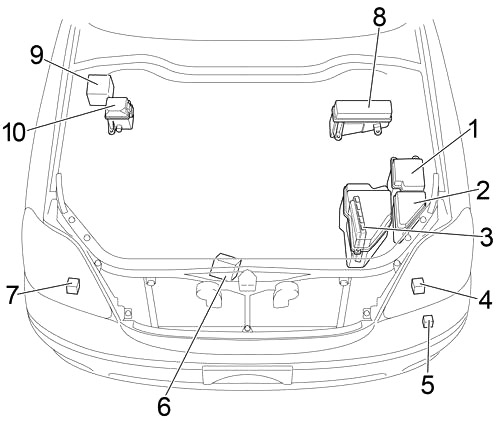

Conduite à droite

1. Boîte à fusibles
2. Boîte à fusibles de relais 1
3. Moteur et ECU ECT
4. Contrôle des phares gauche ECU
5. Relais de contrôle de nettoyage des phares
6. ECU de ventilateur de refroidissement
7. ECU de contrôle des phares droit
8. Bloc de fusibles
9. 2003-2006 : ECU de contrôle de traction avec actionneur
10. Boîte à fusibles de relais 2

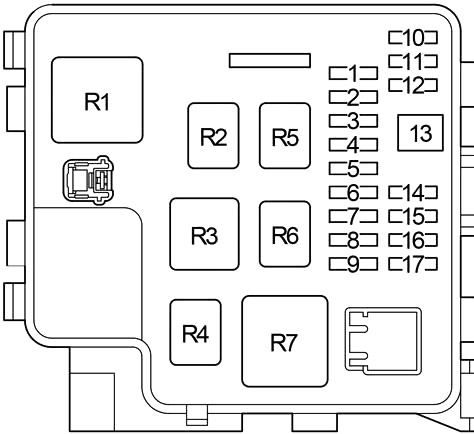

Schéma de la boîte à fusibles du moteur

Numéro	Ampères [A]	Description
1	15	Phare droit (indirect)
2	15	Phare gauche (indirect)
3	7,5	Système d’injection de carburant multipoint/séquentiel
4	7,5	Système d’injection de carburant multipoint/séquentiel
5	10	Système d’injection de carburant multipoint/séquentiel
6	7,5	Système d’injection de carburant multipoint/séquentiel
7	7,5	Ventilateur de refroidissement électrique, nettoyeur de phares, système de charge, système de démarrage, désembuage de la lunette arrière
8	7,5	Système de climatisation
9	30	Essuie-glace avant
10	15	Feux de brouillard
11	20	Lave-glace avant
12	7,5	Feux arrière, feux de position, feux de côté
13	30	Lave-phares

14	30	2000-2003 : Système d’injection de carburant multipoint/séquentiel
	25	2003-2006 : Système d’injection de carburant multipoint/séquentiel
	20	2004-2006 : Système d’injection de carburant multipoint/séquentiel
15	10	Klaxon
16	10	Système d’injection de carburant multipoint/séquentiel
17	20	Phares (feux de route)
Relais
R1	Allumage (IG1)
R2	Ouverture de circuit (pompe à carburant (C/OPN))
R3	Pompe à carburant (F/PMP)
R4	Allumage (IG2)
R5	Embrayage du compresseur de climatisation (A/C COMP)
R6	Unité de commande du moteur (MAIN EFI)
R7	Phares (HEAD LP)

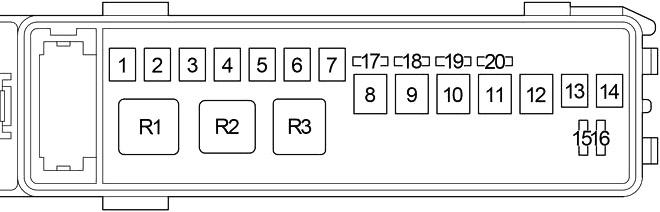

Bloc de fusibles

Numéro	A	Description
1	50	2000-2003 : Tous les composants en « Siège droit », « Siège gauche », « S/ROOF », « AMP », « RR IG », « RR ECU-B », « PP/siège », « RR S/HTR », « RR S/SHADE », « RR A/C », « RR ACC », « FUEL OPN » et « LCE LP », feux arrière et feux de freinage
		2003-2006 :
		Ventilateur 200W : Tous les composants en « siège droit », « siège gauche », « S/ROOF », « AMP », « RR IG », « RR ECU-B », « PP/ prise », « RR S/HTR », « RR S/SHADE », « RR A/C », « RR ACC », « FUEL OPN » et « LCE LP », feux arrière et feux de freinage
2	40	2000-2003 : Système de contrôle de stabilité du véhicule
	50	2003-2006 : Système de contrôle de stabilité du véhicule
3	50	Système de climatisation
4	40	2000-2003 : Système de contrôle de stabilité du véhicule
	30	2003-2006 : Système de contrôle de stabilité du véhicule
5	40	Désembuage de la lunette arrière
6	40	Système de suspension pneumatique à commande électronique
7	50	2000-2003 : Système de climatisation
		2003-2006 :
		Ventilateur 100 W : système de climatisation
8	60	Tous les composants en « FR MGŁA », « OGON », « PODKŁADKA », « FR IG », « WIP », « H-LP CRN » et « A/C IG »
9	80	Ventilateur 200 W : système de climatisation
	60	2003-2006 :

Ventilateur 100W : Tous les composants en « siège droit », « siège gauche », « S/ROOF », « AMP », « RR IG », « RR ECU-B », « PP/ prise », « RR S/HTR », « RR S/SHADE », « RR A/C », « RR ACC », « FUEL OPN » et « LCE LP », feux arrière et feux de freinage
10	80	Tous les composants en « TI&TE », « DP/ siège », « A/C », « OBD », « STOP », « AM1 », « MPX-IG », « ABS-IG », « GAUGE », « AIRSUS », « DS/HTR », « SÉCURITÉ », « PANEL », « DB/ANC », « PRISE DE COURANT », « D-CIG », « D RR-IG » et « D-ACC »
11	140	Système de charge
12	80	Tous les composants en « RR DOOR RH », « RR DOOR LH », « D DOOR », « H-LP LVL », « P DOOR », « PS/HTR », « P-IG », « P-ACC », « PB/ANC », « P-CIG », « TEL » et « P RR-IG »
13	30	Tous les composants en « RADIO n°1 », « AM2 », « HAZ » et « STR LOCK »
14	30	2000-2003 : Système de démarrage
	30	2003-2006 : Système de démarrage
15	20	Tous les composants en « COUVERCLE », « MPX-B1 » et « MPS-B3 »
16	5	Système de charge
17	–	Fusible de rechange
18	–	Fusible de rechange
19	–	Fusible de rechange
20	–	Fusible de rechange
Relais
R1	Démarrage
R2	Système de suspension pneumatique modulé électroniquement (AIR SUS)
R3	Ventilateur de refroidissement électrique (FAN)

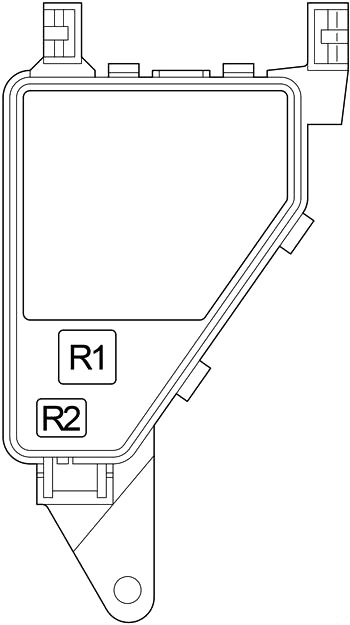

Boîte à fusibles 1

Numéro	Relais
R1	Désembuage de la lunette arrière (DEFOG)
R2	–

Boîte à fusibles 2

2000-2003

2003-2006

Numéro	Ampères [A]	Description
1	7,5	2000-2003 : Système de contrôle de stabilité du véhicule
Relais
R1	–
R2	(ABS MTR)
R3	(SOL ABS)

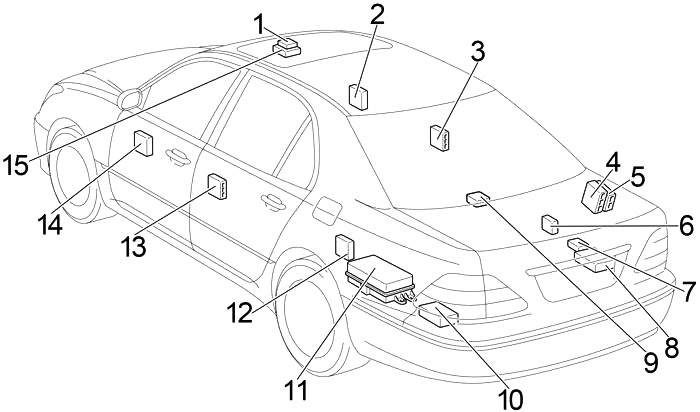

Coffre

1. ECU et moteur de contrôle de toit
2. LHD : ECU de porte passager avant
   RHD : ECU de porte conducteur
3. ECU de porte arrière droite
4. Amplificateur stéréo
5. 2003-2006 : ECU de caméra
6. 2003-2006 : Amplificateur de climatisation
7. Tuner stéréo
8. ECU de navigation
9. Relais de contrôle de pare-soleil
10. 2000-2004 : Émetteur téléphonique et relais de haut-parleur
    2004-2006 : ECU de contrôle des ceintures de sécurité
11. Boîte à fusibles
12. ECU de sonar de distance
13. ECU de porte arrière gauche
14. LHD : ECU de porte conducteur
    RHD : ECU de porte passager avant
15. Bloc de connexion

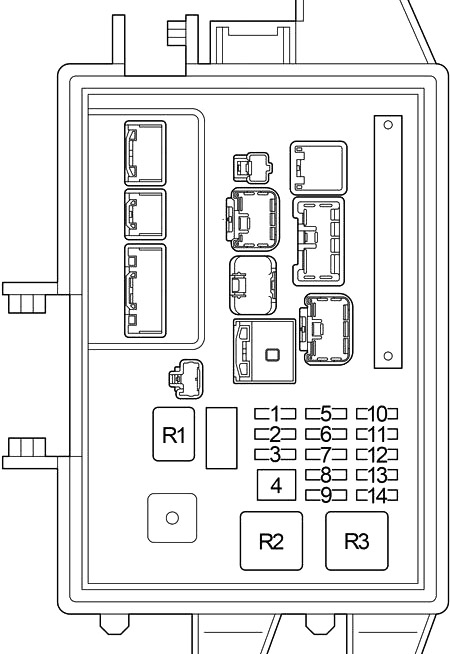

Schéma de la boîte à fusibles du coffre

Retirez le revêtement sur le côté gauche du coffre et ouvrez le couvercle.

Numéro	Ampères [A]	Description
1	7,5	Système d’aide au stationnement Lexus, système de suspension pneumatique à modulation électronique, système antivol, TEL
2	7,5	Système audio, TEL
3	7,5	Système de climatisation des sièges arrière, système antivol, éclairage du coffre, refroidissement du siège arrière
4	–	–
5	7,5	Système de climatisation des sièges arrière, purificateur d’air
6	20	2000-2003 : Chauffage des sièges
	30	2003-2006 : Chauffage des sièges, système de climatisation des sièges
7	15	Pare-soleil
8	7,5	Éclairage de plaque d’immatriculation
9	20	2000-2003 : Système de verrouillage électrique des portes, vitres électriques, système de verrouillage automatique, éclairage de porte
	30	2003-2006 : Toit ouvrant

10	10	Système d’ouverture du carburant, système de fermeture du couvercle de coffre
11	20	2000-2003 : Système de fermeture électrique des portes, vitres électriques, système de fermeture automatique, éclairage de porte
	30	2003-2006 :
		LHD : système audio
	30	2003-2006 :
		RHD : système de sièges électriques
12	30	LHD : Système de sièges électriques
13	30	Système de sièges électriques
14	30	Système de sièges électriques
Relais
R1	Accessoires (L-ACC)
R2	Allumage (L-IG1)
R2	Pare-soleil (RR S/SHADE)
