Lexus CT 200h (2011-2017) – boîte à fusibles
Lexus CT 200h (A10) (2011-2017) – schéma des fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) dans la Lexus CT200h est le fusible n° 31 « PWR OUTLET » (prise de courant) dans la boîte à fusibles du tableau de bord.
Schéma des fusibles dans l’habitacle
Emplacement de la boîte à fusibles
La boîte à fusibles est située sous le tableau de bord (à gauche), sous le couvercle.

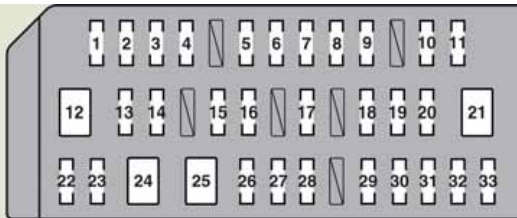

Schéma de la boîte à fusibles
Affectation des fusibles dans l’habitacle
| Nr | Nom | Ampères [A] | Description |
|---|---|---|---|
| Nr | Nom | Ampères [A] | Description |
| 1 | TAIL | 10 | Feu de brouillard arrière ;
Régulateur de phares ; Phares (feux de route) ; Feux de freinage et feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de position avant. |
| 2 | PANEL | 10 | Système audio ;
Interrupteur du capteur d’aide au stationnement Lexus ; Interrupteur de dégivrage des essuie-glaces ; Système de navigation ; Ouverture de la trappe à carburant ; Éclairage de la boîte à gants ; Interrupteur de nettoyage des phares ; Interrupteur des feux de détresse ; Régulateur manuel des phares ; Système de climatisation ; Rétroviseurs extérieurs ; Interrupteurs de sélection du mode de conduite ; Interrupteur de position P ; Régulateur d’éclairage du tableau de bord ; Indicateurs de position de la boîte de vitesses ; Interrupteurs de chauffage des sièges ; Interrupteur de volant chauffant ; Interrupteur de freinage pré-collision. |
| 3 | IGN | 10 | Système de freinage électronique ;
Système intelligent de démarrage et d’allumage ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Feux de freinage et feux arrière ; Airbag SRS. |
| 4 | MET | 7,5 | Compteur kilométrique et indicateurs |
| 5 | WIP | 30 | Essuie-glaces |
| 6 | RR WIP | 20 | Essuie-glace et lave-glace arrière |
| 7 | WASHER | 15 | Lave-glace avant |
| 8 | A/C | 10 | Système de climatisation |
| 9 | GAUGE | 10 | Interrupteur de dégivrage des essuie-glaces ;
Système de nivellement automatique des phares. |
| 10 | ECU-IG NO.2 | 10 | Essuie-glaces ;
Moniteur d’aide au stationnement Lexus ; Capteur d’aide au stationnement Lexus ; Système de freinage électronique ; Système de navigation ; Direction assistée électrique ; Clignotants ; Feux de détresse ; Capteur d’inclinaison et de G ; Nettoyage des phares ; Rétroviseurs extérieurs ; Interrupteurs de sélection du mode de conduite ; Console supérieure ; Ceintures de sécurité pré-collision ; Interrupteurs de chauffage des sièges ; Interrupteur de volant chauffant ; Régulateur de vitesse dynamique à radar. |
| 11 | ECU-IG NO.1 | 10 | Aucun circuit |
| 12 | S/ROOF | 30 | Toit ouvrant |
| 13 | DOOR RL | 25 | Vitres électriques |
| 14 | DOOR RR | 25 | Vitres électriques |
| 15 | D FR DOOR | 25 | Vitres électriques ;
Rétroviseurs extérieurs. |
| 16 | P FR DOOR | 25 | Vitres électriques ;
Rétroviseurs extérieurs. |
| Nr | Nom | Ampère [A] | Description |
|---|---|---|---|
| 17 | STOP | 10 | Signal de freinage d’urgence ;
Feux de freinage et feux arrière ; Système de freinage électronique ; Système de sécurité pré-collision. |
| 18 | RR FOG | 7,5 | Feu de brouillard arrière ;
Feux de freinage et feux arrière. |
| 19 | FUEL OPEN | 7,5 | Ouverture de la trappe à carburant |
| 20 | OBD | 7,5 | Système de diagnostic embarqué |
| 21 | PWR SEAT | 30 | Siège électrique |
| 22 | FR FOG | 15 | Feux de brouillard avant |
| 23 | DBL LOCK | 25 | Système de double verrouillage |
| 24 | P-PWR SEAT | 30 | Siège électrique |
| 25 | PSB | 30 | Ceintures de sécurité pré-collision |
| 26 | STRG HTR | 10 | Volant chauffant |
| 27 | DOOR NO.1 | 25 | Système de verrouillage des portes électriques |
| 28 | SEAT HTR FL | 10 | Chauffe-sièges |
| 29 | SEAT HTR FR | 10 | Chauffe-sièges |
| 30 | RAD NO.2 | 7,5 | Système audio ;
Moniteur d’aide au stationnement Lexus ; Système de navigation ; Console supérieure. |
| 31 | PWR OUTLET | 15 | Prise de courant |
| 32 | ECU-ACC | 10 | Système de climatisation ;
Interrupteur des rétroviseurs extérieurs |
| 33 | PWR OUTLET2 | 15 | Aucun circuit |
Schéma des fusibles dans le compartiment moteur
Emplacement du boîtier de fusibles
Le boîtier de fusibles est situé dans le compartiment moteur (à gauche).
Appuyez sur la languette et retirez le couvercle.

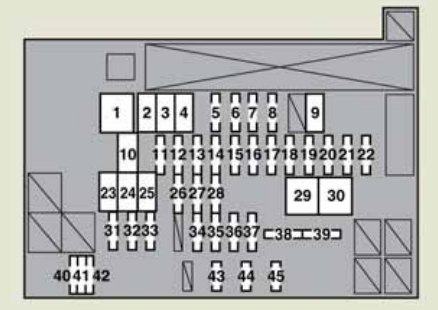

Schéma du boîtier de fusibles
Affectation des fusibles dans le compartiment moteur
| Nr | Nom | Ampères [A] | Description |
|---|---|---|---|
| Nr | Nom | Ampères [A] | Description |
| 1 | DC/DC | 125 | Onduleur et convertisseur |
| 2 | HTR | 50 | Système de climatisation |
| 3 | RDI | 30 | Ventilateurs de refroidissement électriques |
| 4 | CDS | 30 | Ventilateurs de refroidissement électriques |
| 5 | RAD NO.1 | 15 | Système audio, système de navigation |
| 6 | S-HORN | 10 | Système de navigation |
| 7 | ENG W/P | 30 | Système de refroidissement |
| 8 | ABS MAIN NO.2 | 7,5 | Système de freinage électronique |
| 9 | H-LP CLN | 30 | Nettoyant de phares |
| 10 | P CON MTR | 30 | Système de contrôle de la position P |
| 11 | AMP NO.2 | 30 | Système audio |
| 12 | ETCS | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 13 | IGCT | 30 | PCU, IGCT n° 2, IGCT n° 3 |
| 14 | DC/DC-S | 5 | Onduleur et convertisseur |
| 15 | P CON MAIN | 7,5 | Système de contrôle de la position P ;
Interrupteur de position P. |
| 16 | AM2 | 7,5 | Système de gestion de l’énergie |
| 17 | ECU-B2 | 7,5 | Système intelligent de démarrage et d’allumage |
| 18 | MAYDAY | 10 | Aucun circuit |
| 19 | ECU-B3 | 10 | Système de climatisation |
| 20 | TURN & HAZ | 10 | Clignotants ;
Feux de détresse. |
| 21 | AMP NO.1 | 30 | Système audio |
| 22 | ABS MAIN NO.1 | 20 | Système de freinage électronique |
| Nr | Nom | Ampères [A] | Description |
|---|---|---|---|
| 23 | P/I 2 | 40 | Système de contrôle de la position P ;
Klaxon ; Phares (feux de croisement) ; Feu de recul. |
| 24 | ABS MTR 1 | 30 | Système de freinage électronique |
| 25 | ABS MTR 2 | 30 | Système de freinage électronique |
| 26 | H-LP HI MAIN | 20 | H-LP RH HI, H-LP LH HI |
| 27 | DRL | 7,5 | Système de feux de jour |
| 28 | DOOR NO.2 | 25 | Système de verrouillage des portes électriques |
| 29 | P/I 1 | 60 | IG2, MAIN EFI, BATT FANN |
| 30 | EPS | 60 | Système de direction assistée électrique |
| 31 | PCU | 10 | Système hybride |
| 32 | IGCT NO.2 | 10 | Système hybride ;
Système de contrôle de la position P ; Système de gestion de l’énergie. |
| 33 | IGCT NO.3 | 10 | Système de refroidissement |
| 34 | DOME | 10 | Éclairage du coffre ;
Module de pavillon ; Éclairage intérieur ; Éclairage personnel ; Éclairage du pare-soleil ; Éclairage de l’espace pour les pieds. |
| 35 | ECU-B | 7,5 | Système intelligent de démarrage et d’allumage ;
Indicateurs et compteurs kilométriques ; Rétroviseurs extérieurs ; Système de climatisation ; Système de mémoire de position de direction ; Direction assistée électrique ; Horloge. |
| 36 | H-LP LH HI | 10 | Phare gauche (feu de route) |
| 37 | H-LP RH HI | 10 | Phare droit (feu de route) |
| 38 | EFI NO. 2 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système d’échappement ; Module de pompe à clé ; Ventilateurs de refroidissement électriques. |
| 39 | M-HTR | 10 | Rétroviseurs extérieurs chauffants |
| 40 | SPARE | 30 | Fusible de rechange |
| 41 | SPARE | 10 | Fusible de rechange |
| 42 | SPARE | 7,5 | Fusible de rechange |
| 43 | EFI MAIN | 20 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de refroidissement ; EFI NO.2. |
| 44 | BATT FAN | 10 | Ventilateur de refroidissement de la batterie |
| 45 | IG2 | 20 | Système hybride ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; MET, IGN, s Système de gestion de l’énergie. |
À propos de la Lexus CT 200h (2011-2017)
La Lexus CT 200h, produite de 2011 à 2017, est une voiture hybride compacte qui allie un design élégant à une technologie respectueuse de l’environnement. Ce modèle est équipé d’un système de propulsion hybride comprenant un moteur essence de 1,8 litre et un moteur électrique, offrant une consommation de carburant efficace et de faibles émissions. La Lexus CT 200h est réputée pour sa fiabilité, son confort et ses technologies modernes, qui incluent des systèmes de sécurité avancés et une commande intuitive. L’intérieur du véhicule est conçu en mettant l’accent sur la qualité et le confort, ce qui en fait un choix idéal pour ceux qui recherchent une combinaison de luxe et de durabilité.
Schéma de la boîte à fusibles de la Lexus CT 200h
Cette page présente le schéma de la boîte à fusibles de la Lexus CT 200h, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas sur la page indiquent les numéros de fusibles, leur valeur en ampères et les composants protégés, ce qui est important pour un entretien correct du véhicule. Lors du remplacement des fusibles, il est toujours nécessaire d’utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le bon fonctionnement des systèmes électriques et sa bonne compréhension peut prévenir de nombreux problèmes.
