Lexus ES 250 (VZV21) (1989-1991) – boîte à fusibles
Schéma des fusibles et relais – Lexus ES 250 (VZV21)
Concerne les véhicules fabriqués entre :
1989, 1990, 1991.

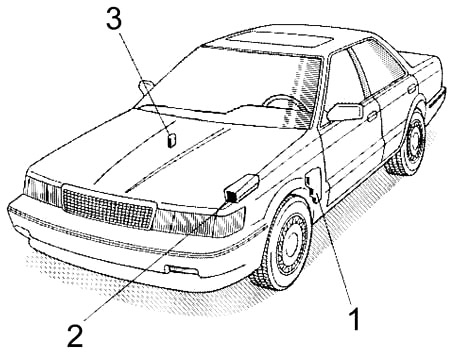

Emplacement des fusibles
- Panneau latéral côté conducteur
- Compartiment moteur
- Panneau latéral côté passager

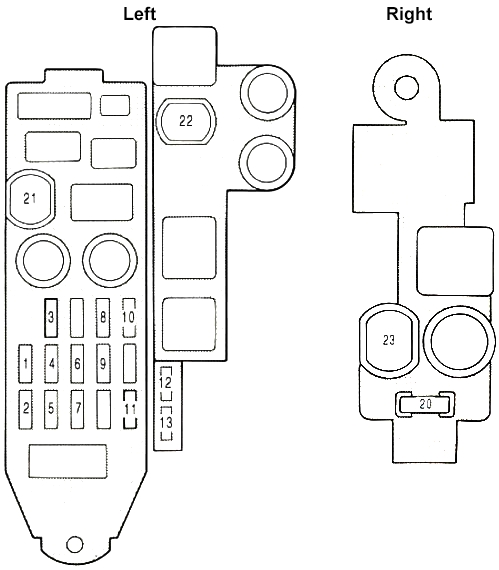

Boîtes à fusibles dans l’habitacle
Dans l’habitacle, il y a deux blocs de fusibles – le premier dans le panneau d’accès côté conducteur et le second dans le panneau d’accès côté passager.
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Allume-cigare, affichage numérique de l’horloge, système de verrouillage de la transmission (transmission automatique) |
| 2 | 10 | Système de charge |
| 3 | 15 | Indicateurs et jauges, feux d’avertissement (sauf feux d’avertissement de décharge et de porte ouverte), feux de recul, système de transmission automatique sans surmultipliée, dégivreur de lunette arrière, vitres électriques, système de verrouillage électrique des portes, dégivreur de rétroviseur extérieur |
| 4 | 7,5 | Radio, magnétophone, rétroviseurs électriques |
| 5 | 20 | Essuie-glaces et lave-glace |
| 6 | 7,5 | Allumage des feux de signalisation |
| 7 | 15 | Système de régulateur de vitesse, transmission automatique à commande électronique, système de verrouillage de la transmission (transmission automatique) |
| 8 | 20 | Feux de stop, système de désactivation du régulateur de vitesse |
| 9 | 10 | Système de ralenti moteur |
| 10 | 15 | Feux arrière, feux de position, éclairage de plaque d’immatriculation, éclairage du tableau de bord, éclairage de la boîte à gants ; |
| 11 | 7,5 | Système de charge, témoin de décharge, système de contrôle des émissions, ventilateurs de refroidissement électriques, système d’injection électronique |
| 12 | 10 | Dégivreur de lunette arrière, système anti-blocage |
| 13 | 15 | Feux de brouillard |
| 21 | 30 | Dégivreur de lunette arrière |
| 22 | 30 | Toit ouvrant, vitres électriques, système de verrouillage électrique des portes, siège électrique |
| 20 | 10 | Système de climatisation |
| 23 | 40 | Système de contrôle de la climatisation |

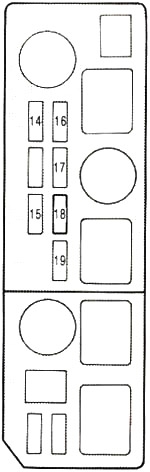

Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 14 | 15 | Phare droit |
| 15 | 20 | Radio, magnétophone, horloge, transmission automatique à commande électronique, antenne alimentée, éclairage intérieur, éclairage personnel, éclairage de plafond dans les portes, éclairage du coffre, témoin de l’interrupteur d’allumage, témoin d’avertissement de porte ouverte |
| 16 | 15 | Phare gauche |
| 17 | 15 | Feux de détresse, klaxon |
| 18 | 15 | Système d’injection électronique |
| 19 | 7,5 | Système de charge, témoin d’avertissement de décharge |
À propos de la Lexus ES 250 (VZV21) (1989-1991)
La Lexus ES 250, produite de 1989 à 1991, fut l’un des premiers modèles de la marque Lexus, axée sur la combinaison du luxe et de la fiabilité. Ce modèle était équipé d’un moteur V6 de 2,5 litres, offrant une puissance suffisante pour une conduite confortable. L’intérieur de l’ES 250 a été conçu en mettant l’accent sur le confort et la qualité, ce qui incluait l’utilisation de matériaux haut de gamme et de technologies avancées pour l’époque. Le véhicule était réputé pour sa conduite silencieuse et douce, ce qui en faisait un choix populaire parmi les conducteurs recherchant une berline de luxe avec une fiabilité exceptionnelle.
Schéma de la boîte à fusibles Lexus ES 250 (VZV21)
Cette page présente le schéma de la boîte à fusibles pour la Lexus ES 250 (VZV21), essentiel pour l’entretien correct du système électrique du véhicule. La boîte à fusibles de ce modèle se trouve généralement sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas incluent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les équipements électriques du véhicule.
