Lexus ES 300 (XV20) (1996-2001) – boîte à fusibles
Schéma des fusibles et relais – Lexus ES 300 (XV20)
S’applique aux véhicules fabriqués entre :
1996, 1997, 1998, 1999, 2000, 2001.

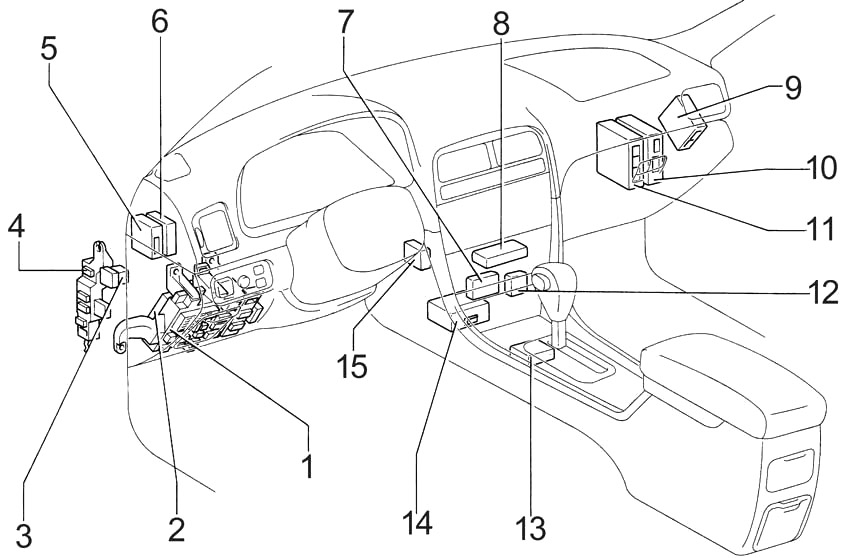

Habitacle
- Boîte à fusibles
- Relais d’intégration
- Relais de clignotants
- Relais de feux de brouillard avant
- ECU du régulateur de vitesse
- ECU de commande d’amortisseur
- ECU antivol
- Unité de commande de climatisation
- ECU ABS ou ABS et ECU de traction
- Amplificateur stéréo
- Module de commande moteur
- ECU de verrouillage centralisé sans clé
- ECU de commande de verrouillage de transmission
- Unité de capteur d’airbag
- Relais de feux de jour
- Contrôleur et relais de toit ouvrant
- Émetteur-récepteur téléphonique et relais de haut-parleur
- Capteur de défaillance d’éclairage

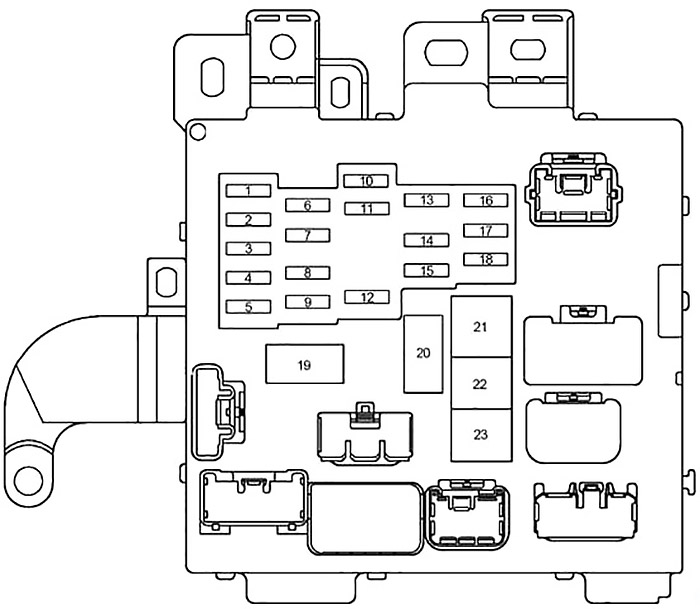

Schéma de la boîte à fusibles dans l’habitacle
La boîte à fusibles est située derrière le couvercle à gauche de la colonne de direction.
Côté arrière
| Numéro | Ampérage [A] | Description |
| 1 | 20 | Système de chauffage des sièges |
| 2 | 10 | Système de climatisation |
| 3 | 10 | Indicateurs et jauges, indicateurs de rappel de service et avertisseurs sonores, feu de recul, éclairage de courtoisie de porte, chauffage des sièges, système de vitres électriques |
| 4 | 20 | 1996-1998 : Essuie-glaces et lave-glaces |
| 25 | 1999-2001 : Essuie-glaces et lave-glaces | |
| 5 | 10 | Dégivreur de rétroviseur extérieur |
| 6 | 15 | Système de régulateur de vitesse, système antiblocage, système de verrouillage de transmission, antenne d’assistance au freinage, système antivol, suspension modulée électroniquement, télécommande sans fil |
| 7 | 5 | Système d’airbag SRS, injection de carburant multipoint |
| 8 | 15 | Feux de freinage, feu de freinage surélevé, régulateur de vitesse, suspension modulée électroniquement, système antiblocage, système de verrouillage de transmission, système d’alimentation des sièges, injection de carburant multipoint |
| 9 | 10 | Feu arrière, feux de position latéraux, éclairage de plaque d’immatriculation |
| 10 | 15 | Prise de courant |
| 11 | 7,5 | Système de diagnostic embarqué |
| 12 | 15 | Feux de brouillard |
| 13 | 5 | Système de démarrage |
| 14 | 25 | Éclairage de courtoisie de porte, système antivol, système de verrouillage de porte électrique, ouvre-coffre, ouvre-trappe à carburant |
| 15 | 7,5 | Éclairage du tableau de bord, éclairage de la boîte à gants |
| 16 | 7,5 | Feux de détresse, clignotants |
| 17 | 7,5 | Système audio |
| 18 | 15 | Allume-cigare, horloge, système d’airbag SRS, système antivol |
| 19 | – | Filtre anti-bruit |
| 20 | – | Filtre anti-bruit |
| 21 | 40 | Dégivreur de lunette arrière, dégivreur de rétroviseur extérieur |
| 22 | 30 | Vitres électriques, toit ouvrant électrique, système d’alimentation des sièges |
| 23 | 40 | Vitres électriques, toit ouvrant électrique, système d’alimentation des sièges |
| Relais (côté arrière) | ||
| R1 | Alimentation | |
| R2 | Dégivreur | |
| R3 | Feux arrière | |
| R4 | Relais d’intégration | |
Compartiment moteur
- Boîte à fusibles
- Boîte à fusibles supplémentaire (gauche)
- Boîte à fusibles supplémentaire (droite)

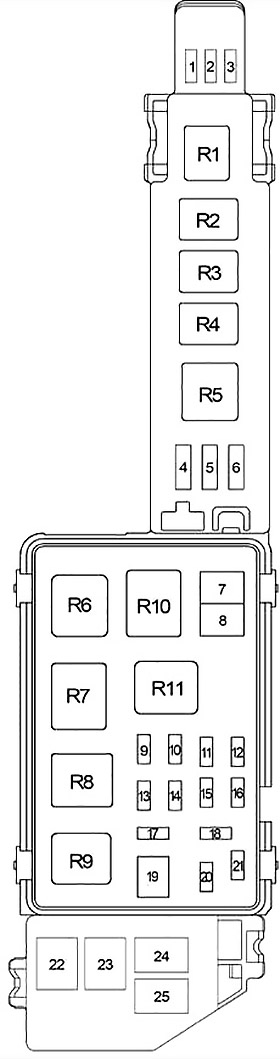

Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 25 | 1999-2001 : Capteur de rapport air-carburant |
| 2 | – | – |
| 3 | 10 | Aucun circuit |
| 4 | 10 | Fusible de rechange |
| 5 | 15 | Fusible de rechange |
| 6 | 30 | Fusible de rechange |
| 7 | 30 | Système de climatisation |
| 8 | 30 | Ventilateurs de refroidissement électriques |
| 9 | 5 | Système de charge |
| 10 | 15 | 1996-1998 : Feu droit (phare de croisement) |
| 20 | 1999-2001 : Feu droit (phare de croisement) | |
| 11 | 15 | Injection de carburant multipoint |
| 12 | 10 | Système antivol |
| 13 | 10 | 1996-1998 : Feux de détresse, clignotants |
| 15 | 1999-2001 : Feux de détresse, clignotants | |
| 14 | 30 | Système de démarrage |
| 15 | 5 | Téléphone |
| 16 | 15 | 1996-1998 : Feu gauche (phare de croisement) |
| 20 | 1999-2001 : Feu gauche |
| 17 | 20 | Système audio |
| 18 | – | – |
| 19 | 40 | Phare, système de démarrage |
| 20 | 7,5 | Système antivol, horloge, éclairage de porte, éclairage intérieur, éclairage de l’interrupteur d’allumage, éclairage de l’espace vide, système de télécommande sans fil |
| 21 | 10 | Système de régulateur de vitesse, système de climatisation, système d’alimentation des sièges |
| 22 | 100 | Système de charge |
| 23 | – | – |
| 24 | 50 | Climatisation, chauffage des sièges |
| 25 | 30 | Aucun circuit |
| Relais | ||
| R1 | Embrayage magnétique (A/C) | |
| R2 | Relais d’ouverture de circuit (C/OPN) | |
| R3 | Ventilateur de refroidissement électrique (n°2) | |
| R4 | Ventilateur de refroidissement électrique (n°3) | |
| R5 | Système de climatisation (chauffage) | |
| R6 | Moteur principal | |
| R7 | EFI | |
| R8 | Phare | |
| R9 | Moteur de démarrage | |
| R10 | Klaxon | |
| R11 | Ventilateur de refroidissement électrique (n°1) | |
Boîte à fusibles supplémentaire (gauche)
| Numéro | Ampérage [A] | Description |
| 1 | 20 | Aucun circuit |
| 2 | 5 | Système de feux de jour |
| 3 | 10 | 1996-1998 : Phare gauche (phare de croisement) |
| 15 | 1999-2001 : | |
| avec phare à décharge : Phare gauche (phare de croisement) | ||
| 10 | sans phare à décharge : Phare gauche (phare de croisement) | |
| 4 | 10 | 1996-1998 : Phare droit (phare de croisement) |
| 15 | 1999-2001 : | |
| avec phare à décharge : Phare droit (phare de croisement) | ||
| 10 | sans phare à décharge : Phare droit (phare de croisement) | |
| Relais | ||
| R1 | Système de feux de jour n° 2 | |
| R2 | Système de feux de jour n° 4 | |
| R3 | Système de feux de jour n° 3 | |
Boîte à fusibles supplémentaire (droite)
| Numéro | Ampérage [A] | Description |
| 1 | 60 | Système de prévention du blocage des roues |
| Relais | ||
| R1 | Moteur ABS | |
| R2 | ABS SOL | |
