Ford Maverick (2022) – Boîte à fusibles
Ford Maverick – schéma de la boîte à fusibles
Année de fabrication : 2022.
Boîte à fusibles sous le capot
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | — | Non utilisé. |
| 2 | 40 A | Module de commande du groupe motopropulseur. |
| 3 | 20 A | Klaxon. |
| 4 | 40 A | Chauffage auxiliaire (véhicule électrique hybride). |
| 5 | — | Non utilisé. |
| 6 | — | Non utilisé. |
| 7 | 60 A | Chauffage auxiliaire (véhicule électrique hybride). |
| 8 | — | Non utilisé. |
| 9 | 40 A | Chauffage auxiliaire (véhicule électrique hybride). |
| 10 | 30 A | Moteur de démarrage. |
| 11 | 15 A | Module de commande du groupe motopropulseur. |
| 12 | 15 A | Module de commande du groupe motopropulseur. |
| 13 | 15 A | Module de commande du groupe motopropulseur. |
| 14 | 15 A | Module de commande du groupe motopropulseur. |
| 15 | — | Non utilisé. |
| 16 | — | Non utilisé. |
| 17 | 10 A | Compresseur de climatisation. |
| 18 | 10 A | Module de commande du groupe motopropulseur. |
| 19 | 10 A | Module du système de freinage antiblocage. |
| 20 | 10 A | Module de commande du groupe motopropulseur (véhicule électrique hybride). |
| 21 | 5 A | Régulateur de vitesse adaptatif. |
| 22 | 5 A | Module de commande électronique de la batterie (véhicule électrique hybride). |
| 23 | 10 A | Interrupteur de feux de freinage. |
| 24 | 20 A | Amplificateur. |
| 25 | 15 A | Stationnement des essuie-glaces chauffant. |
| 26 | 10 A | Caméra de pare-brise chauffante. |
| 27 | — | Non utilisé. |
| 28 | — | Non utilisé. |
| 29 | — | Non utilisé. |
| 30 | — | Non utilisé. |
| 31 | — | Non utilisé. |
| 32 | 30 A | Module de commande de carrosserie. |
| 33 | 15 A | Volant chauffant. |
| 34 | 10 A | Caméra d’aide au stationnement avant ;
Caméra frontale ; Caméra arrière ; Système d’information sur les angles morts. |
| 35 | — | Non utilisé. |
| 36 | 5 A | Assistance de direction électronique. |
| 37 | 20 A | Feux de stationnement de remorque. |
| 38 | 40 A | Moteur de ventilateur. |
| 39 | — | Non utilisé. |
| 40 | 30 A | Contrôleur de système de freinage secondaire. |
| 41 | 20 A | Amplificateur. |
| 42 | 30 A | Siège conducteur à réglage électrique. |
| 43 | 50 A | Pompe à eau électrique (véhicule électrique hybride). |
| 44 | 40 A | Module de remorquage. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 45 | — | Non utilisé. |
| 46 | — | Non utilisé. |
| 47 | 20 A | Sièges chauffants. |
| 48 | 30 A | Chargement de la batterie du module d’éclairage de remorque. |
| 49 | 60 A | Pompe de direction antiblocage des freins. |
| 50 | 60 A | Ventilateur de refroidissement. |
| 51 | 30 A | Toit ouvrant. |
| 52 | 5 A | Module de commande du groupe motopropulseur (véhicule électrique hybride). |
| 53 | — | Non utilisé. |
| 54 | — | Non utilisé. |
| 55 | — | Non utilisé. |
| 56 | 5 A | Convertisseur DC/DC (véhicule électrique hybride). |
| 57 | 10 A | Connecteur de données. |
| 58 | 30 A | Module de siège climatisé. |
| 59 | 40 A | Module de commande de carrosserie. |
| 60 | 25 A | Vitre arrière coulissante électrique. |
| 61 | — | Non utilisé. |
| 62 | — | Non utilisé. |
| 63 | — | Non utilisé. |
| 64 | — | Non utilisé. |
| 65 | — | Non utilisé. |
| 66 | — | Non utilisé. |
| 67 | — | Non utilisé. |
| 68 | — | Non utilisé. |
| 69 | 10 A | Feux de recul de remorque. |
| 70 | 15 A | Injecteurs de carburant du tableau de bord. |
| 71 | 20 A | Connecteur d’alimentation arrière de la console. |
| 72 | 20 A | Point d’alimentation pour les médias. |
| 73 | 5 A | Chargeur USB – console centrale – arrière. |
| 74 | — | Non utilisé. |
| 75 | 30 A | Moteur d’essuie-glace de pare-brise. |
| 76 | 10 A | Rétroviseur extérieur chauffant. |
| 77 | 40 A | Vannes antiblocage. |
| 78 | — | Non utilisé. |
| 79 | 25 A | Module d’éclairage extérieur amélioré gauche. |
| 80 | 25 A | Module d’éclairage extérieur amélioré droit. |
| 81 | 20 A | Pompe à carburant. |
| 82 | — | Non utilisé. |
| 83 | 40 A | Boîte de distribution d’alimentation auxiliaire (véhicule électrique hybride). |
| 84 | 20 A | Point d’alimentation pour la boîte de réception. |
| 85 | 60 A | Onduleur. |
| 86 | — | Non utilisé. |
| 87 | — | Non utilisé. |
| 88 | — | Non utilisé. |
| 89 | — | Non utilisé. |

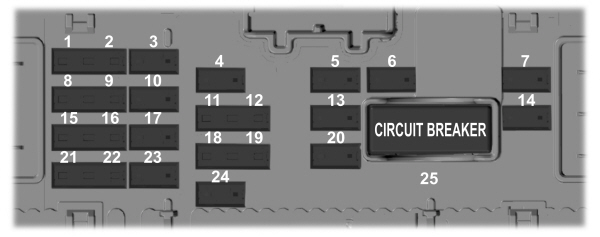

Boîte à fusibles du module de commande de carrosserie
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 5 A | Non utilisé (réserve). |
| 2 | 5 A | Non utilisé (réserve). |
| 3 | 10 A | Rétroviseur à atténuation automatique ;
Module de traitement d’image A ; Contrôle automatique des feux de route. |
| 4 | 10 A | Allumage ;
Interrupteur activé par bouton-poussoir ; Électroaimant de verrouillage de clé. |
| 5 | 20 A | Verrouillage ;
Déverrouillage. |
| 6 | 10 A | Toit ouvrant ;
Onduleur DC ; Ensemble d’interrupteurs de porte conducteur ; Interrupteur de vitre arrière coulissante électrique. |
| 7 | 30 A | Module de porte passager. |
| 8 | 5 A | Module de commande d’aide au stationnement ;
Interrupteur de frein de remorque (accélérateur). |
| 9 | 5 A | Non utilisé. |
| 10 | 10 A | Module d’alimentation étendue. |
| 11 | 5 A | Module de commande de l’unité télématique. |
| 12 | 5 A | Non utilisé. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 13 | 15 A | Verrouillage de porte conducteur ;
Déverrouillage de porte conducteur. |
| 14 | 30 A | Module de porte conducteur. |
| 15 | 15 A | Module d’alimentation étendue. |
| 16 | 15 A | Non utilisé (réserve). |
| 17 | 15 A | SYNC ;
Module émetteur-récepteur ; Panneau de commande intégré. |
| 18 | 7,5 A | Module de charge sans fil des accessoires. |
| 19 | 7,5 A | Non utilisé. |
| 20 | 10 A | Non utilisé (réserve). |
| 21 | 7,5 A | Contrôle climatique ;
Module E-Shifter. |
| 22 | 7,5 A | Tableau de bord ;
Connectivité de données intelligente ; Module de commande de colonne de direction. |
| 23 | 20 A | Unité audio. |
| 24 | 20 A | Non utilisé (réserve). |
| 25 | 30 A | Vitres électriques avant gauche ;
Vitres électriques avant droite ; Vitres électriques arrière gauche ; Vitres électriques arrière droite. |
