Schéma des fusibles et relais – Lexus GX 460 (J150)

Concerne les véhicules neufs des années :

2009, 2010, 2011, 2012, 2013.



Schéma de la boîte à fusibles dans l’habitacle

La boîte à fusibles est située sous le tableau de bord. Retirez le couvercle pour accéder aux fusibles.



Numéro	Ampérage [A]	Description
1	15	Au connecteur d’alimentation
2	7,5	Moteur de rétroviseur, ECU de carrosserie, système de climatisation, système audio, système de navigation, système d’aide au stationnement, relais de réserve, ECU DSS#2, clignotant AT, ECU EFI, ECU de verrouillage de levier de vitesse, DCM, ECU MAYDAY
3	10	Feux de détresse, système audio, écran d’information, ECU DSS#2, capteur d’aide au stationnement
4	10	Remorquage
5	20	Système de suspension pneumatique
6	10	ECU KDSS
7	20	Système 4WD, verrouillage du différentiel arrière
8	30	Siège avant électrique (gauche)
9	25	Système de double verrouillage, commande de vitres, ECU de carrosserie
10	–	–
11	30	ECU PSB
12	15	Contrôle réglable et télescopique
13	15	Feux de brouillard avant
14
15	7,5	DLC3
16	7,5	Système de climatisation
17	7,5	Système de démarrage
18	25	Vitres arrière électriques (gauche)
19	–	–

20	10	ECU de verrouillage de levier de vitesse, ECU VSC, ECU ABS, capteur de direction, capteur d’inclinaison, interrupteur séquentiel, ECU d’essuie-glace automatique, relais de réserve, contrôle d’inclinaison et télescopique, ECU PSB, ECU DSS#1, capteur radar avant, ECU AFS, ECU de pression des pneus, ECU MON
21	7,5	Phare avant, feu arrière, clignotant latéral, indicateur de jauge, feu de remorque, ALT, VSC, interrupteur C/C, relais SROP LP, relais MGC, relais de ventilateur de condenseur
22	10	Chauffage de lunette arrière, mémoire de rétroviseur extérieur, interrupteur de chauffage/ventilation de sièges, relais d’inverseur, système de climatisation, rétroviseur EC, ECU de carrosserie, capteur de gaz d’échappement, capteur d’aide au stationnement, système de navigation, ECU DSS#2, interrupteur de compteur kilométrique, accessoires de compteur kilométrique, siège rabattableECU, O/H IG, nettoyeur de phares, système de climatisation arrière, dégivreur, écran 4,2 pouces, module D, capteur de pluie, suspension pneumatique, ECU RR VLV, chauffage de volant, LKA, P/ SIÈGE IND
23	–	–
24	20	Chauffage et ventilateur de sièges
25	30	Siège avant électrique (droit)
26	30	Vitres avant électriques (côté passager), mémoire de rétroviseur extérieur
27	10	Vitres électriques
28	25	Vitres avant électriques (côté conducteur)
29	25	Vitres arrière électriques (droite)
30	–	–
31	25	Toit ouvrant
32	30	Essuie-glaces et lave-glaces de pare-brise
33	20	Essuie-glaces et lave-glaces de pare-brise, essuie-glaces et lave-glaces de lunette arrière
34	–	–
35	10	Réfrigérateur
36	10	ECU EFI, C/OPN RLY, ECU VSC, ECU airbag, système de démarrage et d’allumage intelligent, ECU de verrouillage de direction, ECU CAN de porte
37	7,5	Compteur
38	7,5	Interrupteur de feux de détresse, interrupteur de chauffage de sièges, interrupteur 4WD, interrupteur de verrouillage de différentiel central, interrupteur de verrouillage de différentiel arrière, suspension pneumatique, interrupteur VSC, interrupteur d’éclairage intérieur, éclairage de boîte à gants, témoin de position de vitesse, système audio, système de navigation, interrupteur de direction assistée, interrupteur d’aide au stationnement, interrupteur de nivellement de phares, interrupteur de lave-phares, interrupteur de siège rabattable, interrupteur de rétroviseur, interrupteur ODO/TRIP, P/ SIÈGE IND, SHIFT, COOL BOX, écran multifonction, système de climatisation, éclairage de porte-gobelet, éclairage d’espace supplémentaire
39	10	Feux de position avant, feux arrière, feux de plaque d’immatriculation, ECU EFI, feux de brouillard arrière, remorquage, feux de brouillard avant

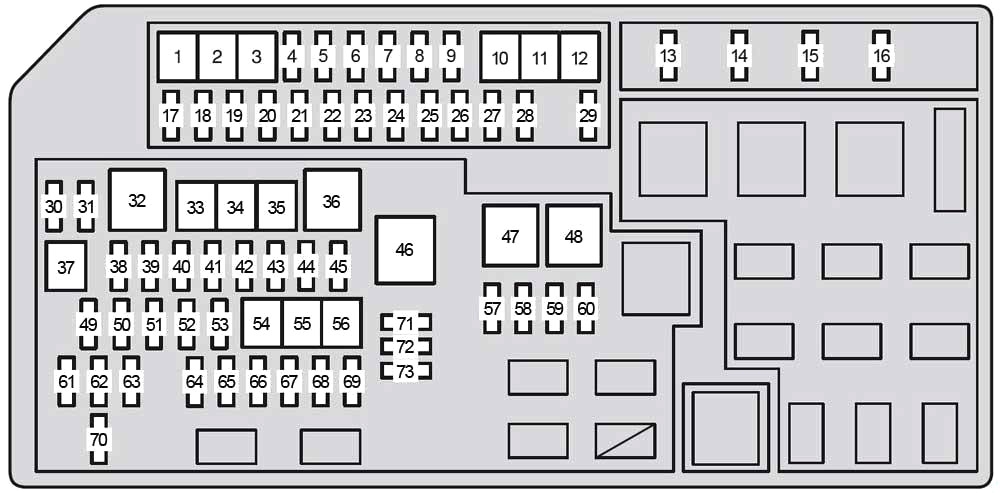

Schéma de la boîte à fusibles dans le compartiment moteur

Appuyez sur les saillies et retirez le couvercle.

Numéro	Ampérage [A]	Description
1	40	Système de climatisation arrière
2	–	–
3	50	Système de suspension pneumatique, AIR SUS №2
4	15	Inverseur
5	–	–
6	30	Chauffage de lunette arrière
7	–	–
8	20	Chauffage d’essuie-glaces
9	–	–
10	–	–
11	30	Remorquage
12	–	–
13	20	Injecteur, allumage, compteur kilométrique
14	10	Klaxon
15	25	ECU EFI, relais de chauffage A/F, relais de pompe à carburant, EFI №2
16	20	A/F SSR
17	–	–
18	10	Ouverture du bouchon de carburant
19	20	Chauffage de sièges arrière
20	30	SIÈGE RABATTABLE (gauche)
21	30	SIÈGE RABATTABLE (droit)
22	30	Remorquage
23	–	–
24	10	Système de climatisation
25	10	Chauffage de volant
26	20	Ventilateur de condenseur
27	10	Feux de stop, feu de stop supérieur, interrupteur de feux de stop, relais de feux de stop, ECU VSC, remorquage, système d’accès intelligent avec bouton de démarrage
28	–	–
29	7,5	ECU AIR SUS
30	15	Phares (droite)
31	15	Phares (gauche)
32	50	Système de climatisation
33	30	Essuie-glace et lave-glace de lunette arrière
34	30	Nettoyeur de phares
35	–	–
36	80	INVERSEUR AC

37	30	Moteur de démarreur MTR
38	25	Relais DIM, phares, système de feux de jour
39	7,5	ALT
40	15	Phare avant, feu arrière, indicateur latéral, indicateur de jauge ;
41	25	Moteur de serrure de porte, ouvre-vitre)
42	10	ECU EFI
43	15	ZKP
44	–	–
45	30	Remorquage
46	140	Climatisation, AIR SUS, nettoyage des phares, remorquage, sièges rabattables, STOP, lunette arrière – dégivreur, MIR HTR, CDS FAN, RR FOG, DEICER, ALT CON, MG-CLT, RR SIÈGE HTR, STRG HTR, J/B, RR WIP, RR WSH
47	80	Injecteur, allumage, compteur, EFI, chauffage A/F, klaxon
48	–	–
49	15	Système audio, système de navigation, système de divertissement arrière
50	7,5	Système de démarrage
51	10	Système de navigation
52	7,5	MAYDAY
53	30	Système audio
54	50	ABS, VSC
55	30	ABS, VSC
56	50	Pompe à air
57	10	Klaxon de sécurité, sirène autonome, ECU de double verrouillage
58	7,5	Système d’accès intelligent avec bouton de démarrage
59	20	Système de verrouillage de direction
60	30	Remorquage
61	15	Essuie-glace de lunette arrière
62	10	Éclairage intérieur, éclairage personnel, éclairage de courtoisie, éclairage de plafond de porte, éclairage de pieds, éclairage extérieur de pieds, module de plafond
63	10	ECU de carrosserie, compteur kilométrique, Fieater, capteur de direction, télécommande sans fil, mémoire de position de SIÈGE, commande d’inclinaison et télescopique, écran multifonction, système d’accès intelligent avec bouton de démarrage, siège rabattable, réfrigérateur, ECU DSS#2, interrupteur de direction, interrupteur de module D, module de ventilation
64	7,5	ECU DSS#1
65	15	Phares de croisement (droit), système de nivellement des phares
66	15	Phares de croisement (gauche), système de nivellement des phares
67	10	Bobine, injecteur, allumage, filtre anti-bruit
68	10	02 SSR, AFM, ACIS VSV, Al COMB, KEY OFF POMPA, EYP VSV, VALVOLA EGR, CANISTRO VSV, Al VSV RLY, Al POMPA HTR RLY
69	7,5	ECU DSS#1
70	15	Gicleur de lunette arrière
71	–	Fusible de rechange
72	–	Fusible de rechange
73	–	Fusible de rechange

À propos du Lexus GX 460 (J150) (2009-2013)

Le Lexus GX 460 (J150) est un SUV de luxe qui a été produit de 2009 à 2013. Ce modèle est réputé pour sa construction robuste et sa capacité à affronter des conditions tout-terrain, tout en conservant le confort et l’élégance typiques de la marque Lexus. Le véhicule est équipé d’un puissant moteur V8 de 4,6 litres, qui offre une puissance suffisante pour la conduite sur autoroute et hors route. L’intérieur est spacieux et luxueusement aménagé, avec de nombreuses technologies modernes et des éléments de sécurité qui garantissent le confort et la sécurité de tous les passagers.

Schéma de la boîte à fusibles Lexus GX 460 (J150)

Cette page présente le schéma de la boîte à fusibles pour le Lexus GX 460 (J150), indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Dans ce modèle, les boîtes à fusibles sont généralement situées dans le compartiment moteur et à l’intérieur du véhicule, habituellement sous le tableau de bord. Les diagrammes indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace du véhicule, il est donc important de connaître son schéma et ses fonctions.
