Toyota Yaris iA (2017-2018) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Yaris iA (2017–2018), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Toyota Yaris iA (2017) – schéma des fusibles

Année de fabrication : 2017.

Le fusible de l’allume-cigare (prise de courant) de la Toyota Yaris iA (2018) est le fusible 5 du schéma des fusibles

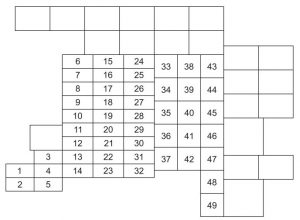

Compartiment moteur

Fusible		Amp [A]	Description
1	C / U IG1	15	Pour la protection de divers circuits
2	ENGINE IG1	7,5	Système de gestion moteur
3	SUNROOF	10	–
4	INTERIOR	15	Éclairage intérieur
5	ENG + B	7,5	Système de gestion moteur
6	AUDIO2	15	Système audio
7	METER1	10	Combiné d’instruments
8	SRS1	7,5	Airbag
9	METER2	7,5	Combiné d’instruments (si présent dans l’équipement).
10	RADIO	7,5	Système audio
11	ENGINE3	15	Système de gestion moteur
12	ENGINE2	15	Système de gestion moteur
13	ENGINE1	15	Système de gestion moteur
14	AUDIO1	25	Système audio
15	A / C MAG	7,5	Climatisation
16	AT PUMP	15	Système de gestion du pont moteur (si présent dans l’équipement).
17	W	15	Système de gestion du pont moteur (si présent dans l’équipement).
18	D.LOCK	25	Verrouillage électrique des portes
19	H / L RH	20	Phare (droit)
20	ENG + B2	7,5	Système de gestion moteur
21	TAIL	20	Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de stationnement arrière.
22	–	–	–
23	ROOM	25	Éclairage intérieur
24	FOG	15	Feux de brouillard (si présents dans l’équipement).

25	H / CLEAN	20	–
26	STOP	10	Feux de stop
27	HORN	15	Klaxon
28	H / L LH	20	Phare (gauche)
29	ABS / DSC S.	30	ABS ; Système de contrôle dynamique de la stabilité.
30	HAZARD	15	Feux de détresse ; Clignotants.
31	FUEL PUMP	15	Système d’alimentation
32	FUEL WARM	25	–
33	WIPER	20	Essuie-glace avant
34	CABIN+B	50	Pour la protection de divers circuits
35	FAN2	30	Ventilateur de refroidissement
36	FUEL PUMP	30	–
37	ABS / DSC M	50	ABS ; Système de contrôle dynamique de la stabilité.
38	EVVT	20	Système de contrôle moteur (si inclus dans l’équipement).
39	–	–	–
40	FAN1	30	Ventilateur de refroidissement
41	FAN3	40	–
42	ENG.MAIN	40	Système de contrôle moteur
43	EPS	60	Direction assistée (si incluse dans l’équipement).
44	DEFOG	40	Dégivreur de lunette arrière
45	IG2	30	Pour la protection de divers circuits
46	INJECTOR	30	Système de contrôle moteur
47	HEATER	40	Climatisation
48	P.WINDOW1	30	Vitres électriques
49	DCDC DE	40	–

Bloc de fusibles (côté gauche)

Fusible		Amp [A]	Description
1	–	–	–
2	–	–	–
3	–	–	–
4	–	–	–
5	F.OUTLET	15	Prise d’accessoires
6	–	–	–
7	W IND	7,5	Clignotant de changement AT (si présent dans l’équipement).
8	LUSTRO	7,5	Commande de rétroviseur
9	–	–	–
10	P.WINDOW2	25	Vitres électriques
11	R.WIPER	15	–
12	–	–	–
13	–	–	–
14	SRS2 / ESCL	15	–
15	SIEDZISKO CIEPŁE	20	Siège chauffant (si présent dans l’équipement).
16	M.DEF	7,5	Dégivreur de rétroviseur (si présent dans l’équipement).

À propos de la Toyota Yaris iA (2017-2018)

La Toyota Yaris iA, produite de 2017 à 2018, est une berline compacte caractérisée par un design moderne et une consommation de carburant efficace. Ce modèle a été initialement développé en collaboration avec Mazda, ce qui se reflète dans ses performances de conduite dynamiques et sa fiabilité. La Yaris iA est équipée d’un moteur quatre cylindres de 1,5 litre, offrant une puissance suffisante pour la conduite en ville et sur autoroute. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant des technologies modernes telles qu’un écran tactile et des fonctions de sécurité avancées.

Schéma de la boîte à fusibles de la Toyota Yaris iA

Cette page présente le schéma de la boîte à fusibles de la Toyota Yaris iA, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le capot et dans l’habitacle. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
