Toyota Yaris Verso (1999-2005) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Yaris Verso (1999–2005), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Toyota Yaris Verso (1999-2005) – schéma de la boîte à fusibles

Année de production : 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Le fusible de l’allume-cigare (prise de courant) de la Toyota Yaris Verso (1999-2005) est le fusible 9 de la boîte à fusibles de l’habitacle.

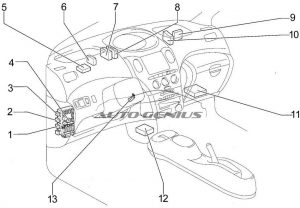

Habitacle

1. Relais des phares antibrouillard avant
2. Relais du déshumidificateur
3. Relais du feu arrière
4. Boîte à fusibles
5. Récepteur sans fil de commande de verrouillage des portes
6. Relais de lumière active
7. Relais des feux de jour
8. Relais de commande de verrouillage des portes
9. Amplificateur de climatisation
10. Amplificateur PTC
11. Moteur et ECU ECT (A/T) ou ECU moteur (M/T)
12. Groupe de capteurs d’airbag central
13. Amplificateur de clé transpondeur

Boîte à fusibles de l’habitacle

N°	Fusible	Amp [A]	Description
1	GAUGE	10	ABS ; Climatisation ; Feu de recul ; Charge ; Compteur combiné ; Commande de verrouillage des portes ; Double verrouillage ; ECT ; Commande moteur ; Phare (avec feux de jour) ; Signal sonore des feux ; Toit ouvrant ; Vitres électriques ; Verrouillage de la transmission ; Témoin et avertisseur ; Chauffage bidirectionnel ; Commande sans fil de verrouillage des portes.
2	DEF RLY	10	Désembuage de la lunette arrière et chauffage des rétroviseurs
	DEF	20	Désembuage de la lunette arrière et chauffage des rétroviseurs
3	D / L	25	Double verrouillage ; Commande sans fil de verrouillage des portes.
4	TAIL	7,5	Phare avant avec feux de brouillard ; Phare ; Réglage du niveau du faisceau lumineux ; Signal sonore des feux ; Feu arrière avec feux de brouillard ; Feu arrière et éclairage.
5	–	–	–
6	WIPER	20	Essuie-glaces et lave-glaces avant ; Essuie-glaces et lave-glaces arrière ; Commande de verrouillage des portes.
7	ECU-B	7,5	Phare ; Feu arrière avec feux de brouillard.
8	FOG	15	Phare avant avec feux de brouillard
9	ACC	15	Allume-cigare ; Horloge ; Compteur combiné ; Signal sonore d’éclairage ; Affichage multifonction ; Prise de courant ; Radio et lecteur ; Rétroviseur à télécommande.
10	ECU-IG	7,5	ABS, ou Éclairage intérieur ; Affichage multifonction ; Chauffage PTC ; Ventilateur de radiateur et ventilateur de condenseur ; SRS ; Chauffage bidirectionnel.
11	OBD	7,5	Système de diagnostic embarqué

12	HAZ	10	Clignotants et feux de détresse
13	AC	7,5	Climatisation ; Chauffage bidirectionnel.
14	S-HTR	10	Chauffage de siège
15	–	–	–
16	STOP	10	ECT ; Contrôle moteur ; Verrouillage de la transmission ; Feu stop.
17	AM1	50	Fusibles « ACC », « GAUGE », « DEF » (« DEF RLY »), « S-HTR », « WIPER » et « ECU-IG ».
18	POWER	30	Toit ouvrant ; Vitres électriques
19	HTR	40	Climatisation ; Chauffage bidirectionnel.
20	DEF	30	Désembuage de la lunette arrière et chauffage des rétroviseurs
Relais
R1	Chauffage
R2	Clignotants
R3	Alimentation
R4	Relais d’ouverture de circuit (C / OPN)

1. Relais et fusible du toit ouvrant.

Compartiment moteur

1. Blocs de fusibles
2. Boîte à fusibles auxiliaire
3. Boîte à fusibles
4. Actionneur ABS avec ECU

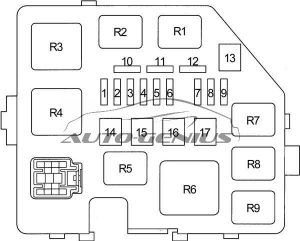

Boîte à fusibles du compartiment moteur

N°	Fusible	Amp [A]	Description
1	DOME	15	Horloge ; Compteur combiné ; Double verrouillage ; Phare ; Éclairage intérieur ; Signal sonore des feux ; Affichage multifonction ; Radio et lecteur ; Commande sans fil de verrouillage des portes.
2	EFI	15	ECT ; Contrôle moteur ; Système d’immobilisation du moteur.
3	HORN	15	Klaxon
4	AM2	15	Charge ; Compteur combiné ; ECT ; Contrôle moteur ; Affichage multifonction ; SRS ; Démarrage et allumage.
5	ST	30	Démarrage et allumage
6	–	–	–
7	H-LP LH	10	Phare gauche ; Réglage du niveau des phares avant (avec feux de jour).
	H-LP LO LH	10	Phare gauche ; Réglage du niveau des phares avant (avec feux de jour).
8	H-LP RH	10	Phare droit ; Réglage du niveau des phares avant (avec feux de jour).
	H-LP LO RH	10	Phare droit ; Réglage du niveau des phares avant (avec feux de jour).
9	P / POINT	15	Prise de courant
10	–	–	Réserve
11	–	–	Réserve
12	–	–	Réserve

13	–	–	–
14	–	–	–
15	RDI	30	Ventilateur de radiateur et ventilateur de condenseur
16	HTR SUB1	50	Chauffage PTC
17	–	–	–
Relais
R1	Ventilateur de refroidissement électrique
R2	Ventilateur de refroidissement électrique
R3	Moteur de démarrage
R4	–
R5	Prise de courant
R6	Chauffage PTC
R7	EFI
R8	Embrayage magnétique (A / C)
R9	Klaxon

Boîte à fusibles auxiliaire

N°	Fusible	Amp [A]	Description
1	H-LP HI RH	10	Phare (avec feux de jour)
2	H-LP HI LH	10	Combiné d’instruments ; Phare (avec feux de jour).
Relais
R1	Phare
R2	Gradateur (DIM)
R3	–

Blocs de fusibles

N°	Fusible	Amp [A]	Description
1	MAIN	60	« EFI », « DOME », « HORN », « ST », « AM2 », « H-LP LH », « H-LP RH », « H-LP LH (HI) », « H-LP RH (HI) », « H-LP LH (LO) » et « H-LP RH (LO) ».
2	–	–	–
3	ALT	120	« ECU-B », « TAIL », « D / L », « OBD », « RDI », « AM1 », « HAZ », « HTR », « HTR-SUB1 », « POWER », « STOP », « DEF ».
4	ABS	60	Système de prévention du blocage des roues

À propos de la Toyota Yaris Verso (1999-2005)

La Toyota Yaris Verso, produite de 1999 à 2005, est un véhicule polyvalent compact caractérisé par un intérieur spacieux et une grande praticité. Ce modèle est apprécié pour sa fiabilité et son fonctionnement économique. La Yaris Verso offre diverses options de motorisation, y compris des moteurs essence de 1,3 et 1,5 litre, qui offrent une puissance suffisante pour la conduite en ville et sur autoroute. Grâce à sa flexibilité et ses dimensions compactes, elle est idéale pour les familles et les particuliers à la recherche d’un véhicule avec beaucoup d’espace de rangement et des sièges confortables.

Schéma de la boîte à fusibles de la Toyota Yaris Verso

Cette page présente le schéma de la boîte à fusibles de la Toyota Yaris Verso, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Sur un modèle Yaris Verso typique, la boîte à fusibles se trouve dans le compartiment moteur et à l’intérieur de l’habitacle, généralement sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, tels que les feux, la climatisation et d’autres systèmes électriques. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement de tous les équipements électriques du véhicule.
