Toyota Sienna XL10 (1998-2003) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Sienna XL10 (1998–2003), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Toyota Sienna XL10

S’applique aux véhicules neufs des années :

1998, 1999, 2000.

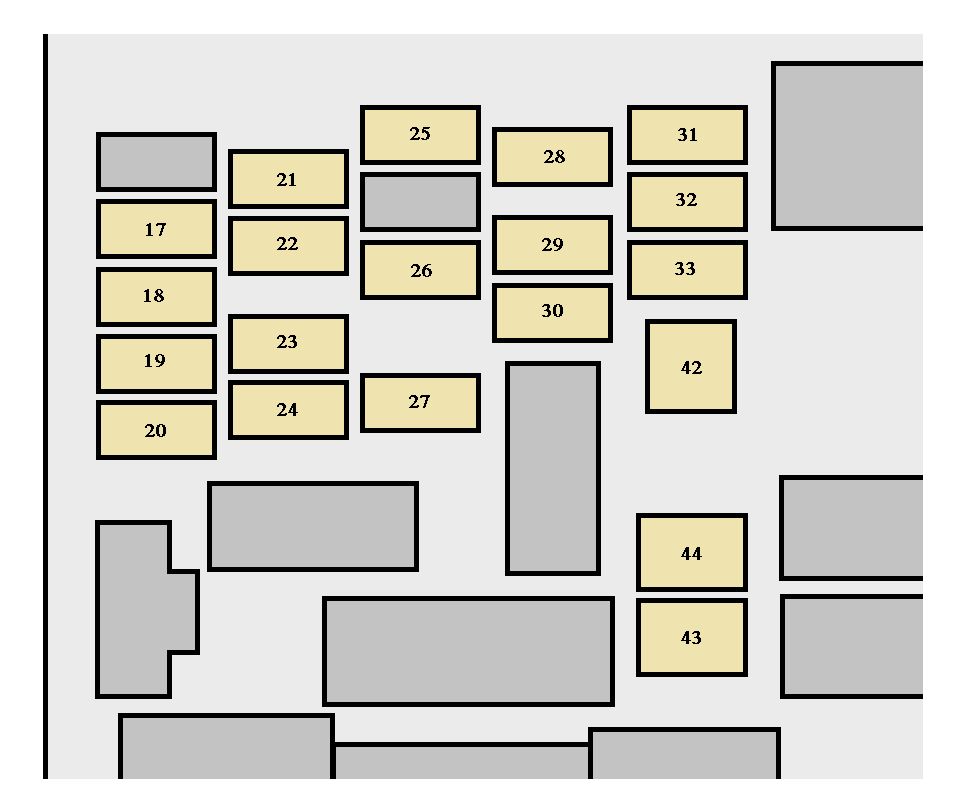

Habitacle

Numéro	Ampérage [A]	Description
17	10 A	Système de climatisation, dégivreur de lunette arrière
18	10 A	Indicateurs et jauges, indicateurs de rappel d’entretien et signaux sonores (sauf témoin de décharge et de porte ouverte), vitres électriques, système de feux de jour, feux de détresse
19	20A/25A	Essuie-glaces et lave-glace de pare-brise (1998-1999 – 20A ; 2000 – 25A)
20	10 A	Système d’injection de carburant multipoint/séquentiel, dégivreur de rétroviseur extérieur
21	15A	Régulateur de vitesse, système anti-blocage, verrouillage par télécommande sans fil, système antivol
22	5A	Indicateurs et jauges, système d’airbags SRS, prétensionneurs de ceintures de sécurité, système d’injection de carburant multipoint/séquentiel
23	15A	Feux de freinage, régulateur de vitesse, feu de freinage surélevé, feux arrière
24	10 A	Feux de position, feux de gabarit avant, feux de plaque d’immatriculation, feux arrière
25	15A	Vitres arrière électriques
26	7,5A	Système de diagnostic embarqué

27	15A	Prise de courant
28	5A	Clignotants et instruments de mesure, système d’airbag SRS, prétensionneurs de ceintures de sécurité, système d’injection de carburant multipoint/séquentiel
29	20A	Système de verrouillage des portes, système d’alarme antivol
30	7,5A	Indicateur et compteur, système audio de voiture, horloge, système de climatisation, commande d’éclairage du tableau de bord, dégivrage de la lunette arrière, transmission automatique à commande électronique, feux de détresse, feux de position
31	7,5A	Clignotants, feux de détresse
32	7,5A	Système audio de voiture
33	15A	Allume-cigare, horloge, commande électrique des rétroviseurs, système d’airbag SRS, prétensionneurs de ceintures de sécurité, feux de recul, système antivol
34	5A	Système de climatisation
43	30A	Dégivrage de la lunette arrière
44	40A	Fusible « INP »
45	30A	Vitres électriques, toit ouvrant électrique, siège électrique, portes coulissantes électriques, fusible « PWR-VENT »



Schéma des fusibles du compartiment moteur #1

Numéro	Ampérage [A]	Description
1		Fusible de rechange
2		Fusible de rechange
3		Fusible de rechange
4	5A	Système de charge
5	15A	Phare droit
6	15A	Système d’injection de carburant multipoint/séquentiel
7	10 A	Klaxon, système antivol
8	10 A	Clignotants de détresse
9	30A	Fusibles « IGN » et « STARTER »
10	15A	Phare gauche

11	20A	Système audio de voiture
12	10 A	Horloge, éclairage personnel, éclairage du miroir de courtoisie, éclairage de plafond dans les portes, éclairage du coffre, témoin de porte ouverte, témoin de contact, système antivol, système de feux de jour, éclairage intérieur
13	10 A	Régulateur de vitesse, témoin d’airbag SRS, portes coulissantes électriques
35	25A	Système EFI
38	30A/40A	Ventilateurs de refroidissement électriques (avec pack de remorquage – 40A ; sans pack de remorquage – 30A)
39	30A/40A	Ventilateurs de refroidissement électriques (avec pack de remorquage – 40A ; sans pack de remorquage – 30A)
40	40A	Fusibles « DRL », « H-LP RH » et « H-LP LH »
41	40A	Système de climatisation arrière
42	50A	Système de climatisation
46	140A	Système de charge, fusibles « FL ABS », « INP », « HTR » et « R/RA/C »
47	100A	Fusibles « AM1 » et « DEF »



Schéma des fusibles du compartiment moteur n° 2

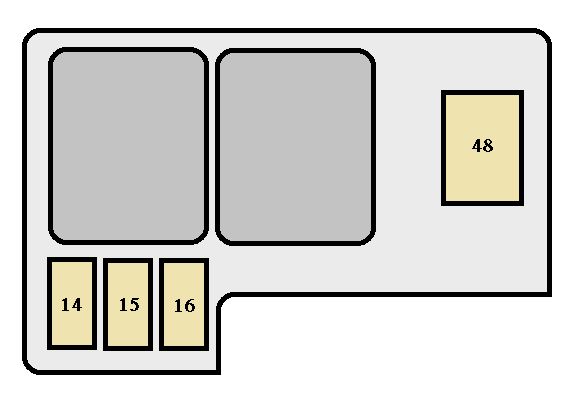

avec DRL (système de feux de jour)

sans DRL

Numéro	Ampérage [A]	Description
14	5A	Système de feux de jour
15	10 A	Phare gauche (feu de croisement)
16	10 A	Phare droit (feu de croisement)
48	60A	Système de prévention du blocage des roues



À propos de la Toyota Sienna XL10 (1998-2003)

La Toyota Sienna XL10, produite de 1998 à 2003, est la première génération du populaire monospace du constructeur automobile japonais Toyota. Ce modèle a été conçu en mettant l’accent sur les besoins familiaux, offrant un intérieur spacieux et des sièges confortables pour jusqu’à sept passagers. La Sienna XL10 était équipée d’un moteur V6 fiable de 3,0 litres, qui fournissait une puissance suffisante pour les trajets quotidiens et les longs voyages. Grâce à sa construction robuste et à l’accent mis sur la sécurité, ce modèle est devenu populaire auprès des familles à la recherche d’un véhicule fiable et pratique.

Schéma de la boîte à fusibles de la Toyota Sienna XL10

Cette page présente le schéma de la boîte à fusibles pour le modèle Toyota Sienna XL10. Dans ce véhicule, la boîte à fusibles est située à deux endroits principaux : sous le capot dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître son contenu et de l’entretenir correctement.
