Toyota Highlander Hybrid (2006-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Highlander Hybrid (2006–2016), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Toyota Highlander Hybrid (2006-2007) – schéma des fusibles
Année de fabrication : 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Highlander XU50 (2013-2016) est le fusible 36 du panneau de fusibles du tableau de bord.

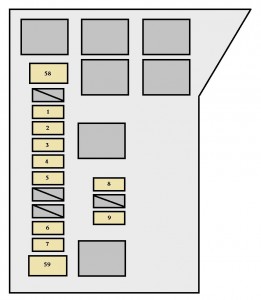

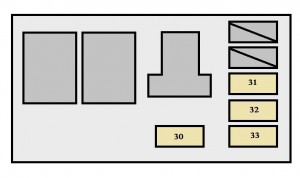

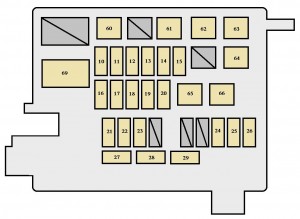

Compartiment moteur
Compartiment moteur
Compartiment moteur

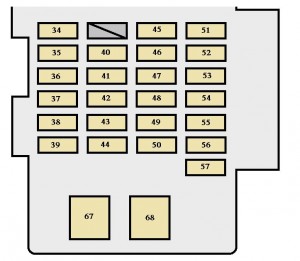

Tableau de bord
Fusibles (type A)
| Fusible | Amp [A] | Description | |
| 1 | ETCS | 10 | Système hybride |
| 2 | DC / DC − S | 10 | Système hybride |
| 3 | ABS NO.2 | 10 | Système de freinage électronique |
| 4 | ABS NO.1 | 10 | Système de freinage électronique |
| 5 | BATT FAN | 15 | Système hybride |
| 6 | ABS NO.3 | 15 | Système de freinage électronique |
| 7 | OIL PUMP | 10 | Système de refroidissement de l’huile de transmission |
| 8 | ST | 7,5 | Système hybride |
| 9 | RR HTR | 15 | Système de chauffage arrière |
| 10 | DRL | 7,5 | Système de feux de jour |
| 11 | H-LP L LWR | 15 | Phare gauche (feu de croisement) |
| 12 | H-LP L UPR | 15 | Phare gauche (feu de route) |
| 13 | H − LP R UPR | 15 | Phare droit (feu de route) |
| 14 | PWR OUTLET NO.2 | 20 | Prise de courant (115 VAC) |
| 15 | TOWING | 20 | Feux de remorque |
| 16 | HAZ | 15 | Clignotants ;
Feux de détresse. |
| 17 | SECURITY | 15 | Système antivol |
| 18 | AM2 NO.1 | 30 | Fusibles « IGN », « IG2 » et « ST » |
| 19 | MPX-B1 | 7,5 | Direction assistée électrique |
| 20 | HORN | 10 | Klaxon |
| 21 | RADIO NO.1 | 25 | Système audio |
| 22 | ECU−B NO.1 | 7,5 | Système antivol ;
Système de climatisation ; Clignotants et jauges ; Toit ouvrant électrique ; Système d’immobilisation du moteur ; Système de communication multiplex. |
| 23 | DOME | 10 | Éclairage personnel ;
Éclairage intérieur ; Éclairage d’accueil ; Éclairage d’allumage ; Système de télécommande sans fil ; Clignotants et jauges ; Système de navigation. |
| 24 | DOOR NO.1 | 25 | Système de verrouillage électrique |
| 25 | A / F | 25 | Système de contrôle air/carburant |
| 26 | CRT | 7,5 | Système de divertissement des sièges arrière ;
Affichage du système de navigation. |
| 27 | H − LP R LWR | 15 | Phare droit (feu de croisement) |
| 28 | INV W / P | 15 | Système hybride |
| 29 | IGCT NO.5 | 10 | Système hybride |
| 30 | POMPE À EAU | 10 | Système de climatisation |
| 31 | IGCT NO.4 | 10 | Système de contrôle des émissions ;
Système de contrôle de la transmission ; Système de contrôle air/carburant. |
| 32 | IGCT NO.3 | 10 | Système hybride, pompe à carburant |
| 33 | IGCT NO.2 | 10 | Système hybride |
| 34 | IGN | 10 | Instruments et indicateurs ;
Système d’airbag SRS ; Système hybride ; Système de freinage électronique ; Système d’immobilisation du moteur. |
| 35 | RAD NO.2 | 7,5 | Système audio ;
Système de divertissement des sièges arrière ; Système de navigation ; Système de climatisation ; Système de communication multiplex. |
| 36 | CIG | 15 | Allume-cigare |
| 37 | P RR DOOR | 20 | Vitres électriques |
| 38 | PRISE DE COURANT 1 | 15 | Prise de courant (12 VDC) |
| 39 | FR HML | 20 | Feux de brouillard avant |
| 40 | ECU-IG | 10 | Système de freinage électronique ;
Contrôle de la transmission ; Direction assistée électrique ; Système antivol. |
| 41 | WIPER | 25 | Essuie-glaces |
| 42 | D RR DOOR | 20 | Vitres électriques |
| 43 | D FR DOOR | 25 | Vitres électriques ;
Système de verrouillage des portes ; Éclairage intérieur des portes. |
| 44 | S/ROOF | 20 | Toit ouvrant électrique |
| 45 | HEATER | 10 | Climatisation ;
Chauffage arrière ; Dégivreur de lunette arrière ; Système hybride. |
| 46 | IG1 | 7,5 | Système hybride ;
Verrouillage électrique ; Système de communication multiplex ; Indicateurs d’activation et de désactivation des airbags ; Clignotants ; Feux de recul ; Dégivreurs de rétroviseurs extérieurs ; Rétroviseur intérieur anti-éblouissement automatique ; Prise de courant (115 VAC) ; Chauffe-sièges ; Système de navigation. |
| 47 | RR WIP | 15 | Essuie-glace arrière |
| 48 | STOP | 20 | Feux de stop ;
Feu de stop surélevé ; Système de freinage électronique ; Système de contrôle de la transmission ; Système hybride. |
| 49 | OBD | 7,5 | Système de diagnostic embarqué |
| 50 | SEAT HTR | 15 | Chauffe-sièges |
| 51 | IG2 | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant séquentielle ; Système d’allumage du moteur. |
| 52 | WASHER | 20 | Lave-glace avant ;
Lave-glace arrière. |
| 53 | FUEL OPN | 7,5 | Système d’ouverture du bouchon de réservoir de carburant |
| 54 | FR DEF | 20 | Dégivreur de pare-brise ;
Dégivreurs de rétroviseurs. |
| 55 | P FR DOOR | 20 | Vitres électriques ;
Éclairage supplémentaire des portes. |
| 56 | TAIL | 10 | Feux de position ;
Feux arrière ; Feux de position latéraux ; Éclairage de plaque d’immatriculation ; Feux de brouillard avant. |
| 57 | PANEL | 7,5 | Éclairage du tableau de bord |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 58 | ABS MTR2 | 30 | Système de freinage électronique |
| 59 | ABS MTR1 | 30 | Système de freinage électronique |
| 60 | HEATER | 50 | Système de climatisation ;
Fusible « POMPA ACQUA » |
| 61 | RR HTR | 30 | Système de chauffage arrière |
| 62 | RR DEF | 30 | Dégivreur de lunette arrière |
| 63 | RDI FAN NO.1 | 40 | Ventilateur de refroidissement électrique |
| 64 | RDI FAN NO.1 | 40 | Ventilateur de refroidissement électrique |
| 65 | MAIN | 40 | Fusibles « H-LP L LWR », « H-LP L UPR »,
« H-LP R LWR », « H-LP R UPR » et « DRL ». |
| 66 | IGCT NO.1 | 50 | Fusibles « INV W / P », « IGCT n° 2 », « IGCT n° 3 »,
« IGCT n° 4 » et « IGCT n° 5 » |
| 67 | AM1 | 40 | Fusibles « ECU − IG », « WASHER », « IG1 »,
« WIPER », « RR WIP », « HEATER (10 A) », « RAD n° 2 » et « CIG » |
| 68 | POWER | 30 | Siège électrique |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 69 | DC / DC | 120 | Système hybride |
Toyota Highlander Hybrid (2008) – schéma de la boîte à fusibles
Année de fabrication : 2008.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Highlander Hybrid (2008) est le fusible 27 et 28 ? dans la boîte à fusibles du tableau de bord (bloc de fusibles).
Compartiment moteur

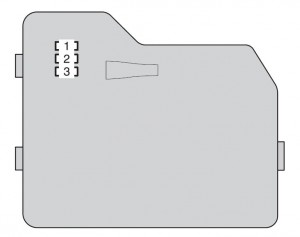

Type A (bloc de fusibles à l’arrière du couvercle)

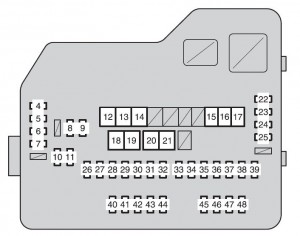

Type A (bloc de fusibles)
| Fusible | Amp [A] | Description | |
| 1 | SPARE | 7,5 | Fusible de rechange |
| 2 | SPARE | 15 | Fusible de rechange |
| 3 | SPARE | 25 | Fusible de rechange |
| 4 | DEF RLY | 10 | Dégivreur de lunette arrière |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Prise de courant |
| 7 | DOOR 1 | 25 | Système de communication multiplex |
| 8 | IGCT NO.3 | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint. |
| 9 | EFI NO.3 | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint. |
| 10 | INJ NO.1 | 15 | Système de démarrage |
| 11 | INJ NO.2 | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint. |
| 12 | HTR | 50 | Système de climatisation |
| 13 | FAN NO.2 | 50 | Ventilateur de refroidissement électrique |
| 14 | FAN NO.1 | 50 | Ventilateur de refroidissement électrique |
| 15 | RR CLR | 40 | Système de climatisation |
| 16 | RR DEF | 30 | Dégivreur de lunette arrière |
| 17 | PBD | 30 | Alimentation des portes arrière |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Direction assistée électrique |
| 20 | ABS MTR1 | 50 | Système de freinage |
| 21 | ABS MTR2 | 50 | Système de freinage |
| 22 | CRT | 10 | Système de divertissement des sièges arrière |
| 23 | RADIO1 | 15 | Système audio |
| 24 | ECU-B | 10 | Capteur de direction ;
Clignotants et instruments de mesure ; Système de climatisation ; Unité de commande principale (ECU) ; Télécommande ; Système de clé intelligente ; Portes arrière motorisées ; Système de diagnostic embarqué. |
| 25 | DOME | 10 | Éclairage de l’habitacle ;
Éclairage personnel ; Éclairage intérieur ; Clignotants et instruments de mesure ; Éclairage supplémentaire des portes ; Portes arrière motorisées. |
| 26 | AMP | 15 | Système audio |
| 27 | TOWING | 30 | Éclairage de remorque |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | STR LOCK | 20 | Système de verrouillage du volant |
| 30 | IGCT | 30 | IGCT n° 2, IGCT n° 3, INV-W / P, EFI n° 3 |
| 31 | HAZ | 15 | Allumer les feux de détresse |
| 32 | ABS NO.3 | 15 | Système de freinage électronique |
| 33 | ABS NO.2 | 10 | Système de freinage électronique |
| 34 | ABS NO.1 | 10 | Condensateur |
| 35 | OIL PMP | 10 | Système de refroidissement du liquide moteur |
| 36 | BATT FAN | 15 | Système hybride |
| 37 | G / H | 10 | Ouverture de fenêtre ;
Système de communication multiplex. |
| 38 | DC / DC-S | 10 | Système hybride |
| 39 | AM2 | 7,5 | Système de communication multiplex |
| 40 | H-LP LH | 15 | Phare gauche (feu de route) |
| 41 | H-LP RH | 15 | Phare droit (feu de route) |
| 42 | H-LP LL | 15 | Phare gauche (feu de croisement) |
| 43 | H-LP RL | 15 | Phare droit (feu de croisement) |
| 44 | HORN | 10 | Klaxon |
| 45 | EFI NO.1 | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint ; Système de clé intelligente. |
| 46 | ETCS | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint ; Contrôle électronique du papillon |
| 47 | A / F | 20 | Capteur de rapport air-carburant |
| 48 | S-HORN | 7,5 | Klaxon |

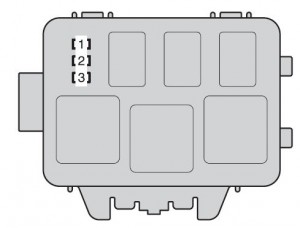

Type B (si présent)
| Fusible | Amp [A] | Description | |
| 1 | INV-W / P | 15 | Système hybride |
| 2 | IGCT NO.2 | 7,5 | Système hybride |
| 3 | A / CD | 10 | Système de climatisation |
Sous le tableau de bord

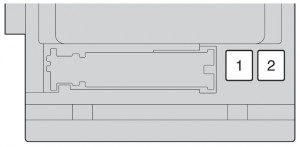

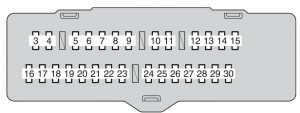

Partie avant de la boîte à fusibles
Boîte à fusibles
| Fusible | Amp [A] | Description | |
| 1 | P / SEAT | 30 | Siège électrique |
| 2 | POWER | 30 | Vitres électriques |
| 3 | RR DOOR RH | 25 | Vitres électriques |
| 4 | RR DOOR LH | 25 | Vitres électriques |
| 5 | FR FOG | 15 | Feux de brouillard avant |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | FR DEF | 25 | Dégivreur d’essuie-glace avant |
| 8 | STOP | 10 | Feux de stop |
| 9 | DOOR NO.2 | 25 | Vitres électriques |
| 10 | AM1 | 7,5 | Pompe à eau |
| 11 | RR FOG | 7,5 | Circuit manquant |
| 12 | FUEL OPN | 7,5 | Ouverture de la trappe à carburant |
| 13 | S/ROOF | 30 | Toit ouvrant électrique |
| 14 | TAIL | 15 | Feux de position ;
Feux arrière ; Éclairage de plaque d’immatriculation ; Feux de brouillard avant ; Feux de remorque. |
| 15 | PANEL | 7,5 | Éclairage de l’habitacle ;
Feux de détresse ; Système audio ; Dégivreurs de rétroviseurs extérieurs ; Système de verrouillage électrique des portes ; Chauffe-sièges ; Système de divertissement des sièges arrière ; Commande de l’éclairage du tableau de bord ; Interrupteur électronique de transmission ; Transmission ; Commandes au volant. |
| 16 | ECU IG NO.1 | 10 | Système de communication multiplex ;
Toit ouvrant électrique ; Système de transmission à commande électronique ; Hayon électrique ; Chauffe-sièges ; Système d’alerte de pression des pneus ; Direction assistée électronique ; Transmission. |
| 17 | ECU IG NO.2 | 7,5 | VDIM |
| 18 | A/C NO.2 | 10 | Climatisation ;
VENTILATEUR NO.1 ; VENTILATEUR NO.2. |
| 19 | WASH | 20 | Essuie-glaces et lave-glace de pare-brise |
| 20 | S-HTR | 20 | Chauffe-sièges |
| 21 | GAUGE NO.1 | 10 | Système audio ;
Dégivreurs de rétroviseurs ; Feux de recul ; Système de charge ; Feux de détresse ; Système de contrôle de la traction ; Commande de l’éclairage du tableau de bord ; Dégivreur d’essuie-glace de pare-brise. |
| 22 | FR WIP | 30 | Essuie-glaces et lave-glace de pare-brise |
| 23 | RR WIP | 15 | Essuie-glace et lave-glace arrière |
| 24 | IGN | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint ; Système de verrouillage du volant ; Système de clé intelligente ; Système d’airbag SRS. |
| 25 | GAUGE NO.2 | 7,5 | Indicateurs et jauges ;
Moniteur de vue arrière. |
| 26 | ECU-ACCESSORY | 7,5 | Rétroviseur électrique ;
Système de verrouillage de la transmission ; Système de clé intelligente. |
| 27 | ACCESSORY SOCK NO.1 | 10 | Prise de courant |
| 28 | ACCESSORY SOCK NO.2 | 20 | Prise de courant |
| 29 | RADIO NO.2 | 7,5 | Système audio ;
Système de divertissement des sièges arrière ; Système de charge ; Éclairage intérieur ; Éclairage personnel. |
| 30 | MIR HTR | 15 | Dégivreurs de rétroviseurs |
Toyota Highlander Hybrid (2009-2010) – schéma des fusibles
Année de fabrication : 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Highlander Hybrid (2009-2010) est le fusible 28 et 29 ? dans la boîte à fusibles du tableau de bord (bloc de fusibles)
Compartiment moteur

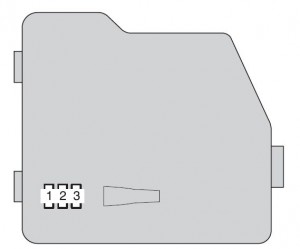

Type A (bloc de fusibles à l’arrière du couvercle)
Type A (bloc de fusibles)
| Fusible | Amp [A] | Description | |
| 1 | SPARE | 7,5 | Fusible de rechange |
| 2 | SPARE | 15 | Fusible de rechange |
| 3 | SPARE | 25 | Fusible de rechange |
| 4 | DEF RLY | 10 | Dégivreur de lunette arrière |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Prise de courant |
| 7 | DOOR 1 | 25 | Système de communication multiplex |
| 8 | IGCT NO.3 | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint. |
| 9 | EFI NO.3 | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint. |
| 10 | INJ NO.1 | 15 | Système de démarrage |
| 11 | INJ NO.2 | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint. |
| 12 | HTR | 50 | Système de climatisation |
| 13 | FAN NO.2 | 50 | Ventilateur de refroidissement électrique |
| 14 | FAN NO.1 | 50 | Ventilateur de refroidissement électrique |
| 15 | RR CLR | 40 | Système de climatisation |
| 16 | RR DEF | 30 | Dégivreur de lunette arrière |
| 17 | PBD | 30 | Alimentation des portes arrière |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Direction assistée électrique |
| 20 | ABS MTR1 | 50 | Système de freinage |
| 21 | ABS MTR2 | 50 | Système de freinage |
| 22 | CRT | 10 | Système de divertissement des sièges arrière |
| 23 | RADIO1 | 15 | Système audio |
| 24 | ECU-B | 10 | Capteur de direction ;
Clignotants et instruments de mesure ; Système de climatisation ; Unité de commande principale (ECU) ; Télécommande ; Système de clé intelligente ; Portes arrière motorisées ; Système de diagnostic embarqué. |
| 25 | DOME | 10 | Éclairage de l’habitacle ;
Éclairage personnel ; Éclairage intérieur ; Clignotants et instruments de mesure ; Éclairage supplémentaire des portes ; Portes arrière motorisées. |
| 26 | AMP | 15 | Système audio |
| 27 | TOWING | 30 | Éclairage de remorque |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | STR LOCK | 20 | Système de verrouillage du volant |
| 30 | IGCT | 30 | IGCT n° 2, IGCT n° 3,
INV-W / P, EFI n° 3 |
| 31 | HAZ | 15 | Interrupteur des feux de détresse |
| 32 | ABS NO.3 | 15 | Système de freinage à commande électronique |
| 33 | ABS NO.2 | 10 | Système de freinage à commande électronique |
| 34 | ABS NO.3 | 10 | Condensateur |
| 35 | OIL PMP | 10 | Système de refroidissement du liquide moteur |
| 36 | BATT FAN | 15 | Système hybride |
| 37 | G / H | 10 | Vitrage ;
Système de communication multiplex. |
| 38 | DC / DC-S | 10 | Système hybride |
| 39 | AM2 | 7,5 | Système de communication multiplex |
| 40 | H-LP LH | 15 | Phare gauche (feu de route) |
| 41 | H-LP RH | 15 | Phare droit (feu de route) |
| 42 | H-LP LL | 15 | Phare gauche (feu de croisement) |
| 43 | H-LP RL | 15 | Phare droit (feu de croisement) |
| 44 | HORN | 10 | Klaxon |
| 45 | EFI NO.1 | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint ; Système de clé intelligente. |
| 46 | ETCS | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint ; Système de commande électronique du papillon. |
| 47 | A / F | 20 | Capteur de rapport air-carburant |
| 48 | S-HORN | 7,5 | Klaxon |
Type B (si présent)
| Fusible | Amp [A] | Description | |
| 1 | INV-W / P | 15 | Système hybride |
| 2 | IGCT NO.2 | 7,5 | Système hybride |
| 3 | A / CD | 10 | Système de climatisation |

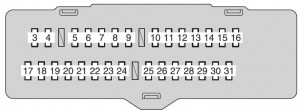

Sous le tableau de bord
Partie avant de la boîte à fusibles
Boîte à fusibles
| Fusible | Amp [A] | Description | |
| 1 | P / SEAT | 30 | Siège électrique |
| 2 | POWER | 30 | Vitres électriques |
| 3 | RR DOOR RH | 25 | Vitres électriques |
| 4 | RR DOOR LH | 25 | Vitres électriques |
| 5 | FR FOG | 15 | Feux de brouillard avant |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | FR DEF | 25 | Dégivreur de pare-brise avant |
| 8 | STOP | 10 | Feux de stop |
| 9 | DOOR NO.2 | 25 | Vitres électriques |
| 10 | AM1 | 7,5 | Pompe à eau |
| 11 | RR FOG | 7,5 | Circuit manquant |
| 12 | A/C NO.1 | 10 | Système de climatisation |
| 13 | FUEL OPN | 7,5 | Ouverture de la trappe à carburant |
| 14 | S/ROOF | 30 | Toit ouvrant électrique |
| 15 | TAIL | 15 | Feux de position, arrière ;
Éclairage de plaque d’immatriculation ; Feux de brouillard avant ; Feux de remorque. |
| 16 | PANEL | 7,5 | Éclairage de l’habitacle ;
Feux de détresse ; Système audio ; Dégivreurs de rétroviseurs extérieurs ; Système de verrouillage électrique des portes ; Chauffe-sièges ; Système de divertissement des sièges arrière ; Commande de l’éclairage du tableau de bord ; Interrupteur électronique de transmission ; Transmission ; Commandes au volant. |
| 17 | ECU IG NO.1 | 10 | Système de communication multiplex ;
Toit ouvrant électrique ; Système de gestion de la transmission électronique ; Hayon électrique ; Chauffe-sièges ; Système d’alerte de pression des pneus ; Direction assistée électronique ; Transmission. |
| 18 | ECU IG NO.2 | 7,5 | VDIM |
| 19 | A/C NO.2 | 10 | Climatisation ;
VENTILATEUR NO.1 ; VENTILATEUR NO.2. |
| 20 | WASH | 20 | Essuie-glaces et lave-glace de pare-brise |
| 21 | S-HTR | 20 | Chauffe-sièges |
| 22 | GAUGE NO.1 | 10 | Système audio ;
Dégivreurs de rétroviseurs ; Feux de recul ; Système de charge ; Feux de détresse ; Système de contrôle de la traction ; Commande de l’éclairage du tableau de bord ; Dégivreur de pare-brise. |
| 23 | FR WIP | 30 | Essuie-glaces et lave-glace de pare-brise |
| 24 | RR WIP | 15 | Essuie-glace et lave-glace arrière |
| 25 | IGN | 10 | Injection multipoint ;
Système d’injection séquentielle multipoint ; Système de verrouillage du volant ; Système de clé intelligente ; Système d’airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Indicateurs et jauges ;
Moniteur de vue arrière. |
| 27 | ECU-ACCESSORY | 7,5 | Rétroviseur électrique ;
Système de verrouillage de la transmission ; Système de clé intelligente. |
| 28 | ACCESSORY SOCK NO.1 | 10 | Prise de courant |
| 29 | ACCESSORY SOCK NO.1 | 20 | Prise de courant |
| 30 | RADIO NO.2 | 7,5 | Système audio ;
Système de divertissement des sièges arrière ; Système de charge ; Éclairage intérieur ; Éclairage personnel. |
| 31 | MIR HTR | 15 | Dégivreurs de rétroviseurs |
Toyota Highlander Hybrid (2011-2016) – schéma de la boîte à fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Highlander Hybrid (2011-2016) est le fusible 28 et 29 ? dans la boîte à fusibles du tableau de bord (bloc de fusibles).
Compartiment moteur

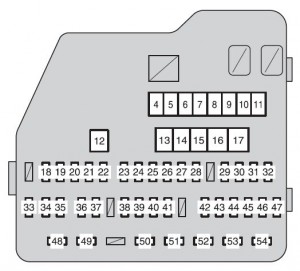

Type A (bloc de fusibles à l’arrière du couvercle)
Type A (bloc de fusibles)
| Fusible | Amp [A] | Description | |
| 1 | SPARE | 7,5 | Fusible de rechange |
| 2 | SPARE | 15 | Fusible de rechange |
| 3 | SPARE | 25 | Fusible de rechange |
| 4 | HTR | 50 | Système de climatisation |
| 5 | FAN No.1 | 50 | Ventilateur de refroidissement électrique |
| 6 | FAN No.1 | 50 | Ventilateur de refroidissement électrique |
| 7 | ABS NO.1 | 50 | Système de freinage |
| 8 | RR CLR | 40 | Système de climatisation |
| 9 | SPARE | 40 | Fusible de rechange |
| 10 | RR DEF | 30 | Dégivreur de lunette arrière |
| 11 | PBD | 30 | Alimentation des portes arrière |
| 12 | HV R/B NO.2 | 50 | ABS MAIN NO.1, ABS MAIN NO.2,
BATT FAN, OIL PMP |
| 13 | HV R/B NO.1 | 30 | Système hybride,
PCU, IGCT n° 2 IGCT n° 3, INV W / P |
| 14 | PD | 50 | A / F, HORN, H-LP RH HI,
H-LP LH HI, H-LP RH LO, H-LP LH LO, S-HORN |
| 15 | ABS NO.2 | 50 | Système de freinage |
| 16 | EPS | 80 | Direction assistée électrique |
| 17 | DCDC | 150 | RR DOOR RH, RR DOOR LH, FR FOG,
OBD, A/C W/PMP, STOP, DOOR NO.2, AM1, P/SEAT(PS), A/C NO.1, FUEL OPN, S/ROOF, TAIL, PANEL, ECU IG NO.1, ECU IG NO.2, A/C NO.2, WASH, S-HTR, GAUGE NO.1, FR WIP, RR WIP, ECU-ACC, ACC SOCK NO.1, ACC SOCK NO.2, RADIO NO.2, P/SEAT, POWER |
| 18 | EFI MAIN | 30 | Système d’injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint ; EFI n° 1, EFI n° 2, EFI n° 3, F / PMP |
| 19 | TOWING | 30 | Éclairage de remorque |
| 20 | ST | 10 | Système de démarrage |
| 21 | IG2 | 30 | INJ, GAUGE NO.2, IGN |
| 22 | STRG LOCK | 20 | Système de verrouillage de la direction |
| 23 | RADIO NO.1 | 20 | Système audio |
| 24 | ABS MAIN NO.3 | 15 | Système de freinage électronique |
| 25 | AMP | 15 | Système audio |
| 26 | HAZ | 15 | Allumer les feux de détresse |
| 27 | CONDENSATEUR | 158 | Système de freinage |
| 28 | G / H | 10 | Hayon vitré ;
Système de communication multiplex ; Éclairage des pieds intérieurs. |
| 29 | CRT | 10 | Système de divertissement des sièges arrière ;
Système audio. |
| 30 | ETCS | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |
| 31 | AM2 | 7,5 | Système de communication multiplex |
| 32 | ECU-B NO.2 | 7,5 | Système de climatisation |
| 33 | HV MAIN | 10 | Système hybride |
| 34 | KDOME | 10 | Éclairage d’accueil ;
Liseuses ; Éclairage intérieur ; Indicateurs et jauges ; Éclairage supplémentaire des portes ; Éclairage de l’interrupteur du moteur. |
| 35 | ECU-B NO.1 | 10 | Capteur de direction ;
Indicateurs et jauges ; ECU du corps principal ; Télécommande sans fil ; Système de clé intelligente ; Hayon électrique ; Système de diagnostic embarqué ; Affichage d’informations. |
| 36 | EFI NO.1 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint ; Système de clé intelligente. |
| 37 | WIP-S | 10 | Système de climatisation |
| 38 | EFI NO.2 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |
| 39 | EFI NO.3 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |
| 40 | F / PMP | 15 | Pompe à carburant |
| 41 | INJ | 15 | Système de démarrage ;
Système d’injection de carburant multipoint ; Système d’injection de carburant séquentielle multipoint. |
| 42 | DEICER | 15 | Dégivrage du pare-brise |
| 43 | FILTRE | 10 | Condensateur |
| 44 | RR DEF | 10 | Dégivreur de lunette arrière |
| 45 | MIR HTR | 10 | Dégivreurs de rétroviseurs extérieurs |
| 46 | PWR OUTLET | 20 | Prise de courant |
| 47 | DOOR NO.1 | 25 | Système de communication multiplex |
| 48 | H-LP DROIT HI | 15 | Phare droit (feu de route) |
| 49 | H-LP GAUCHE HI | 15 | Phare gauche (feu de route) |
| 50 | H-LP DROIT LO | 15 | Phare droit (feu de croisement) |
| 51 | H-LP GAUCHE LO | 15 | Phare gauche (feu de croisement) |
| 52 | HORN | 10 | Klaxon |
| 53 | A / F | 20 | Capteur de rapport air-carburant |
| 54 | S-HORN | 7,5 | Système d’injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |

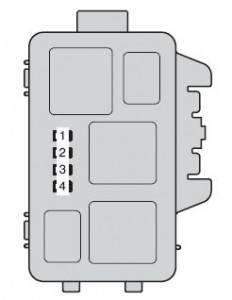

Type B.
| Fusible | Amp [A] | Description | |
| 1 | PCU | 15 | Système hybride |
| 2 | IGCT NO.2 | 10 | Système hybride |
| 3 | IGCT NO.3 | 10 | Système hybride |
| 4 | INV W / P | 10 | Système hybride |

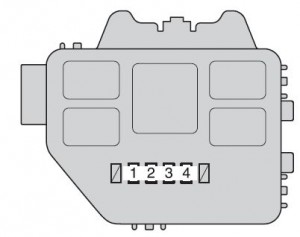

Type C.
| Fusible | Amp [A] | Description | |
| 1 | ABS MAIN NO.1 | 10 | Système de freinage électronique |
| 2 | ABS MAIN NO.2 | 10 | Système de freinage électronique |
| 3 | BATT FAN | 30 | Système hybride |
| 4 | OIL PMP | 10 | Système hybride |

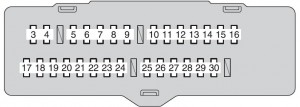

Sous le tableau de bord
Partie avant de la boîte à fusibles
Boîte à fusibles
| Fusible | Amp [A] | Description | |
| 1 | P / SEAT | 30 | Siège électrique |
| 2 | POWER | 30 | Vitres électriques |
| 3 | RR DOOR RH | 25 | Vitres électriques |
| 4 | RR DOOR LH | 25 | Vitres électriques |
| 5 | FR FOG | 10 | Feux de brouillard avant |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | A / CW / PMP | 7,5 | Système de climatisation |
| 8 | STOP | 10 | Feux de stop ;
Système de freinage électronique |
| 9 | DOOR NO.2 | 25 | Vitres électriques |
| 10 | AM1 | 7,5 | Système de démarrage |
| 11 | P / SEAT (PS) | 30 | Siège électrique |
| 12 | A/C NO.1 | 10 | Système de climatisation |
| 13 | FUEL OPN | 7,5 | Ouverture de la trappe à carburant |
| 14 | S/ROOF | 20 | Toit ouvrant électrique |
| 15 | TAIL | 15 | Feux de position latéraux ;
Feux arrière ; Éclairage de plaque d’immatriculation ; Feux de brouillard ; Feux de remorque. |
| 16 | PANEL | 7,5 | Éclairage de la boîte à gants ;
Éclairage du tableau de bord ; Éclairage des interrupteurs. |
| 17 | ECU IG NO.1 | 10 | Système de communication multiplex ;
Toit ouvrant électrique ; Transmission électronique ; Hayon électrique ; Chauffe-sièges ; Système d’alerte de pression des pneus ; Direction assistée électronique ; Rétroviseur automatique anti-éblouissement ; Système de verrouillage de la transmission. |
| 18 | ECU IG NO.2 | 7,5 | Système de freinage |
| 19 | A/C NO.2 | 10 | Climatisation, ventilateur de refroidissement électrique |
| 20 | WASH | 20 | Buse de pulvérisation pour pare-brise avant et arrière |
| 21 | S-HTR | 20 | Chauffe-sièges |
| 22 | GAUGE NO.1 | 10 | Système audio ;
Feux de détresse ; Feux de détresse ; Système de contrôle de la traction ; Dégivrage du pare-brise avant ; Système de surveillance de la vue arrière ; Prise de courant ; Système de climatisation. |
| 23 | FR WIP | 30 | Essuie-glaces et buses de pare-brise |
| 24 | RR WIP | 15 | Essuie-glace et buse de lunette arrière |
| 25 | IGN | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint ; Système de verrouillage de la direction ; Système de clé intelligente ; Système d’airbag SRS ; Système hybride ; Système de freinage électronique. |
| 26 | GAUGE NO.2 | 7,5 | Indicateurs et jauges ;
Système de surveillance de la vue arrière. |
| 27 | ECU-ACC | 7,5 | Rétroviseurs extérieurs ;
Système de verrouillage de la transmission ; Système de clé intelligente ; Système de communication multiplex. |
| 28 | ACC SOCK NO.1 | 15 | Prise de courant |
| 29 | ACC SOCK NO.1 | 15 | Prise de courant |
| 30 | RADIO NO.2 | 7,5 | Système audio ;
Système de divertissement des sièges arrière ; Éclairage intérieur ; Liseuses. |
Compartiment à bagages
| Fusible | Amp [A] | Description | |
| 1 | DC / DC_S | 7,5 | Système hybride |
| 2 | MAIN | 180 | Tous les éléments électriques |
À propos de la Toyota Highlander Hybrid (2006-2016)
La Toyota Highlander Hybrid des années 2006 à 2016 est un SUV populaire qui combine les avantages de la technologie hybride avec l’espace et le confort. Ce modèle est équipé d’un système de propulsion hybride qui associe un moteur à essence à un moteur électrique, permettant une consommation de carburant plus efficace et des émissions réduites. Le Highlander Hybrid offre des sièges confortables pour sept passagers et un grand espace de chargement, ce qui le rend idéal pour les familles. Le véhicule est réputé pour sa fiabilité et ses caractéristiques de sécurité, y compris des systèmes avancés d’aide à la conduite.
Schéma de la boîte à fusibles de la Toyota Highlander Hybrid
Cette page présente le schéma de la boîte à fusibles de la Toyota Highlander Hybrid, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. Sur ce modèle, les boîtes à fusibles sont généralement situées sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et ses fonctions.
