Toyota Land Cruiser Prado (J120) (2002-2009) – boîte à fusibles

Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Toyota Land Cruiser Prado (J120) (2002–2009), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Schéma des fusibles et relais – Toyota Land Cruiser Prado (J120)

S’applique aux véhicules neufs des années :

2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Habitacle

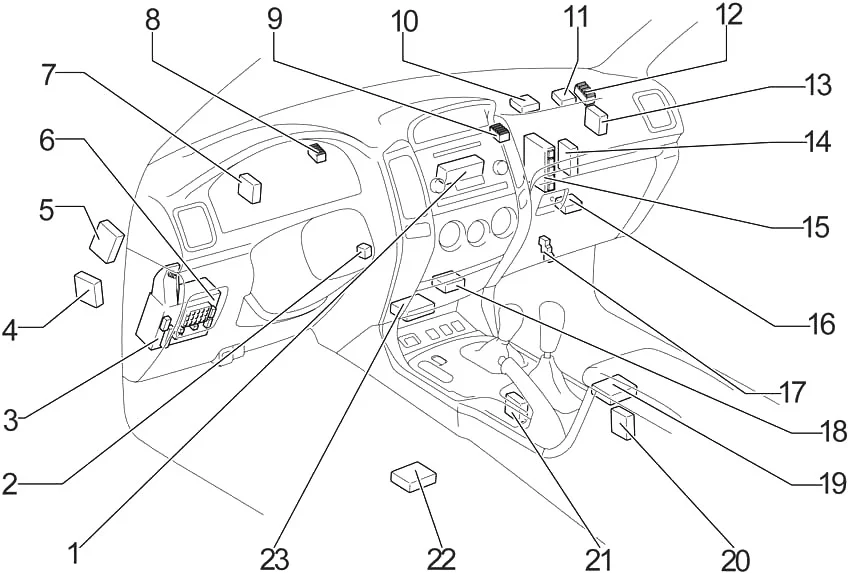

Conduite à gauche

1. Unité de commande de climatisation (climatisation automatique (sans système de navigation))
2. Amplificateur de clé transpondeur
3. Boîte à fusibles
4. ECU de commande de suspension
5. ECU de commande de traction (avec VSC A/T)
6. ECU de carrosserie
7. ECU antivol
8. J/B №1
9. J/B №2
10. Amplificateur de résistance adhésive
11. Ordinateur à clé transpondeur
12. J/B №3
13. ECU de commande de traction (avec VSC M/T)
14. ECU de climatisation (climatisation automatique (avec système de navigation))
    Amplificateur de climatisation (climatisation manuelle)
15. Moteur et ECU ECT (A/T)
    ECU moteur (M/T)
16. Bloc de différentiel central
    Bloc ECU de différentiel arrière Bloc ECU de commande ECU
17. Boîte à fusibles de relais
18. ECU de porte
19. ECU de navigation
20. Amplificateur de glacière
21. ECU de commande de verrouillage de transmission
22. Amplificateur de composant stéréo
23. Unité de capteur d’airbag

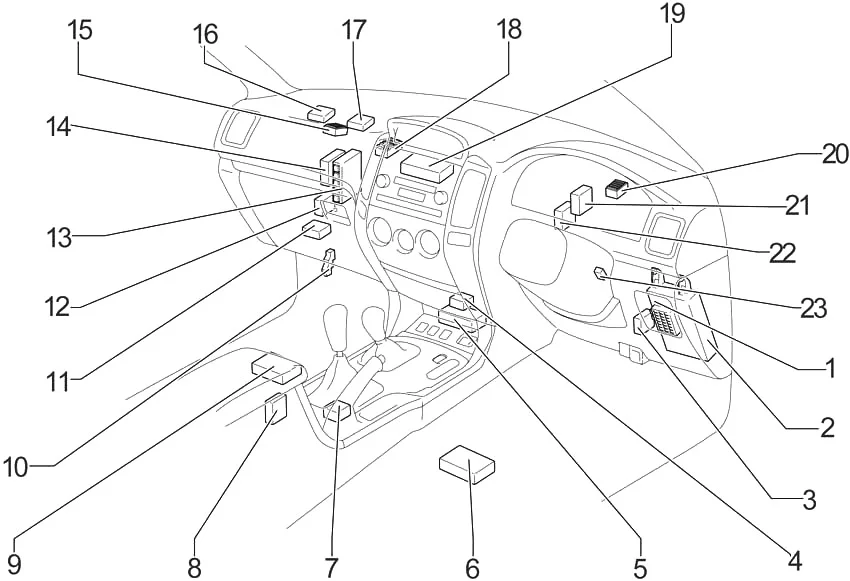

Conduite à droite

1. ECU de carrosserie
2. Boîte à fusibles
3. ECU de commande de traction (avec VSC)
4. ECU de porte
5. Unité de capteur d’airbag
6. ECU de navigation
7. ECU de commande de verrouillage de transmission
8. Amplificateur de glacière
9. Amplificateur de composant stéréo
10. Boîte à fusibles de relais
11. Bloc de différentiel central
    Bloc ECU de différentiel arrière Bloc ECU de commande ECU
12. ECU de commande de suspension
13. Moteur et ECU ECT (A/T)
    ECU moteur (M/T)
14. ECU de climatisation (climatisation automatique (avec système de navigation))
    Amplificateur de climatisation (climatisation manuelle)
15. J/B №3
16. Ordinateur à clé transpondeur
17. Amplificateur de résistance adhésive
18. J/B №2
19. Unité de commande de climatisation (climatisation automatique (sans système de navigation))
20. J/B №
21. ECU antivol
22. Relais de commande de double verrouillage de porte
23. Amplificateur de clé transpondeur

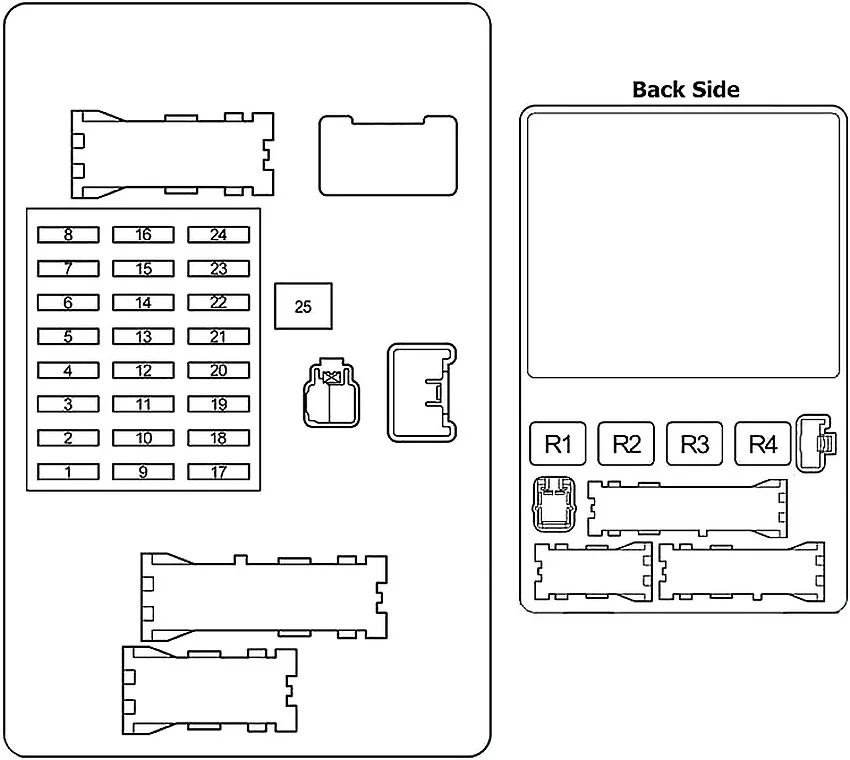

Schéma de la boîte à fusibles dans l’habitacle

Le panneau de fusibles est situé derrière le couvercle du tableau de bord, côté conducteur.

Numéro	Ampères [A]	Description
1	10	Pompe à carburant à commande électronique, système d’injection de carburant multipoint/séquentiel, système de freinage antiblocage, système de contrôle de traction actif, système de contrôle de stabilité du véhicule
2	10	Airbag SRS
3	7,5	Indicateurs et jauges
4	7,5	Système d’injection de carburant multipoint/séquentiel
5	30	Essuie-glaces et lave-glaces de pare-brise
6	20	Système de suspension à modulation électronique Toyota
7	20	Système de verrouillage de différentiel arrière, système de verrouillage de différentiel central
8	15	Essuie-glace arrière
9	–	–
10	30	LHD : Siège conducteur électrique
	30	RHD : Siège passager avant électrique
11	30	LHD : Siège passager avant électrique
	30	RHD : Siège conducteur électrique
12	15	Prises de courant
13	10	Climatisation, glacière
14	15	Lave-glace arrière

15	10	Système de contrôle de verrouillage de transmission, vitres électriques, système de freinage antiblocage, système de contrôle de traction actif, système de contrôle de stabilité du véhicule, système de climatisation, toit ouvrant électrique, prises de courant
16	10	Système de freinage antiblocage, système de contrôle de traction actif, système de contrôle de stabilité du véhicule, système de climatisation, système de charge, dégivreur de lunette arrière, feux de recul, clignotants, feux de détresse
17	7,5	Pompe à carburant à commande électronique
18	20	Vitres électriques du passager avant
19	20	LHD : vitre électrique du passager arrière
	20	RHD : vitre électrique du passager arrière
20	20	LHD : vitre électrique du passager arrière
	20	RHD : vitre électrique du passager arrière
21	10	Éclairage du tableau de bord
22	10	Feux arrière, éclairage de plaque d’immatriculation, feux de stationnement
23	7,5	Transmission automatique à commande électronique, prises de courant, rétroviseurs extérieurs, système audio
24	10	Allume-cigare
25	30	Vitres électriques, toit ouvrant électrique
Relais
R1	Klaxon
R2	Feux arrière
R3	Relais d’alimentation
R4	Accessoires (ACC SKT)



Boîte à fusibles

Numéro	Relais
R1	Relais de panneau
R2	Feux de recul (BK/UP LP)
R3	Rétroviseurs chauffants (MIR HTR)

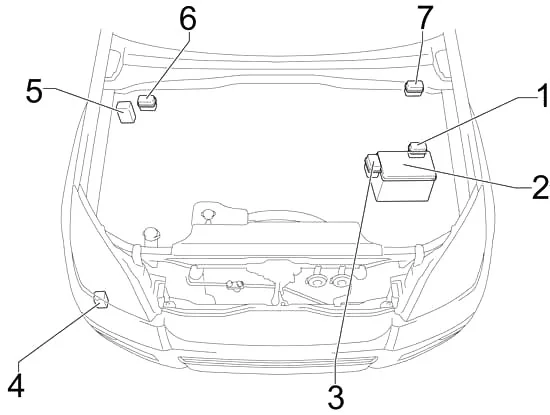

Compartiment moteur

1. Boîte à fusibles №1
2. Boîte à fusibles
3. Boîte à fusibles №2
4. Relais de nettoyage des phares
5. Unité de commande de traction avec actionneur (sans VSC)
6. Boîte à fusibles №3 (LHD)
7. Boîte à fusibles №3 (RHD)

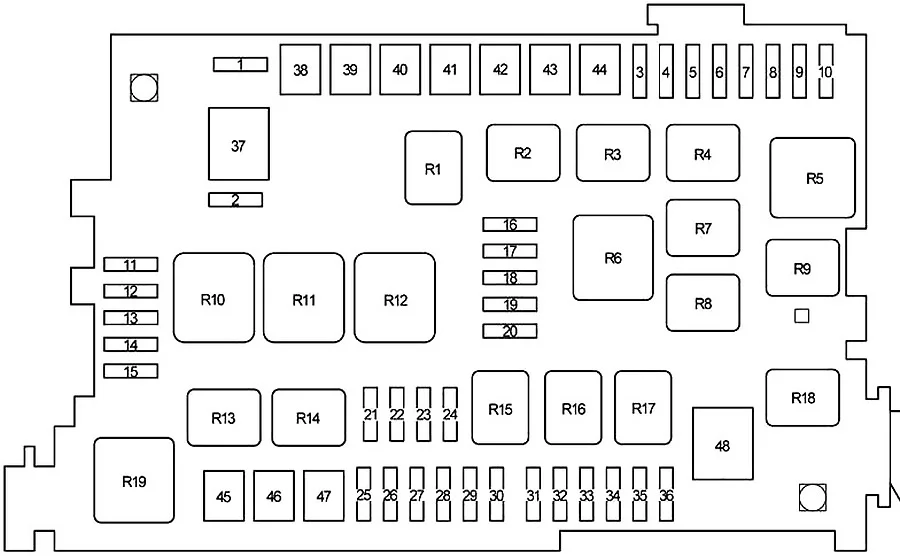

Schéma de la boîte à fusibles dans le compartiment moteur

Numéro	Ampères [A]	Description
1	10	Fusible de rechange
2	15	Fusible de rechange
3	20	Ventilateur de refroidissement électrique
4	30	Système de refroidissement arrière
5	10	Rétroviseurs extérieurs chauffants
6	10	Feux de freinage, feu de freinage surélevé, système de contrôle de verrouillage de transmission, système de freinage antiblocage, système de contrôle de traction actif, système de contrôle de stabilité du véhicule, suspension pneumatique arrière à hauteur réglable
7	–	–
8	15	Feux de brouillard avant
9	7,5	Chauffage visqueux
10	7,5	Système de diagnostic embarqué
11	10	Phare droit (feux de croisement)
12	10	Phare gauche (feux de croisement)
13	10	Phare droit (feux de route)
14	10	Phare gauche (feux de route)
15	10	Capteur O2 et débitmètre d’air
16	7,5	Système de climatisation
17	30	Dégivreur de lunette arrière
18	10	Système de suspension pneumatique arrière à hauteur réglable
19	20	Chauffage de carburant
20	20	Sièges chauffants
21	10	Éclairage intérieur, éclairage personnel, système de télécommande sans fil, lumière de l’interrupteur d’allumage, éclairage de plafond de porte
22	20	Système audio
23	10	Système de freinage antiblocage, système de contrôle de traction actif, système de contrôle de stabilité du véhicule, système de climatisation, glacière, vitres électriques
24	10	Système de communication multiplex
25	–	Pince courte
26	7,5	Système de charge
27	–	–
28	10	Klaxon
29	15	Capteur A/F
	15	1KD-FTV : pompe à carburant
30	15	Clignotants, feux de détresse
31	10	Système d’injection de carburant multipoint/séquentiel
32	20	Pompe à carburant à commande électronique, pompe à carburant, système d’injection de carburant multipoint/séquentiel
	25	1KD-FTV : Pompe à carburant à commande électronique, pompe à carburant, système d’injection de carburant multipoint/séquentiel
33	20	Vitre électrique du conducteur

34	25	Système de verrouillage centralisé des portes alimenté
35	–	–
36	30	Système audio
37	120	sans PTC : Relais de dégivrage, relais d’allumage, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Fusibles “AIRSUS”, “RR A/C” et “STOP”
	140	avec PTC : Relais de dégivrage, relais d’allumage, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Fusibles “PTC-1”, “PTC-2”, “PTC-3”, “AIRSUS”, “RR A/C” et “STOP”
38	50	Système de climatisation
39	50	Suspension pneumatique arrière à hauteur réglable
40	50	Tous les composants dans “ACC”, “CIG”, “IG1”, “IG1 №2”, “ECU−IG”, “FR WIP-WSH”, “RR WIP”, “RR WSH”, “DIFF”, “TEMS fusibles ” et “STA”
41	40	Chauffage visqueux
42	50	Tous les éléments dans “PWR OUTLET”, “P FR P/W”, “P RR P/W”, “D RR P/W”, “DP/ SEAT ”, “PP/ SEAT ”, “POWER”, “TAIL fusibles ” et “PANEL”
43	40	Chauffage visqueux
44	40	Chauffage visqueux
45	40	Système de freinage antiblocage, système de contrôle de traction actif, système de contrôle de stabilité du véhicule
46	30	Système de démarrage, fusibles “IGN”, “INDICATORE” et “SRS”
47	30	sans système de contrôle de stabilité du véhicule : Système de freinage antiblocage,
	50	avec système de contrôle de stabilité du véhicule : Système de freinage antiblocage, système de contrôle de traction actif, système de contrôle de stabilité du véhicule
48	80	Système de préchauffage du moteur
Relais
R1	Ventilateur de refroidissement électrique (CDS FAN)
R2	Accessoires (ACC CUT)
R3	Feux de brouillard
R4	Démarrage (STA)
R5	Allumage (IG)
R6	Chauffage
R7	Embrayage du compresseur de climatisation (MG CLT)
R8	–
R9	Dégivreur de lunette arrière (DEFOG)
R10	Système de freinage antiblocage (ABS MTR)
R11	TRC MTR
R12	Système de freinage antiblocage (ABS SOL)
R13	Système de contrôle de descente (DAC)
R14	Relais d’ouverture de circuit (C/OPN) ou EDU
R15	–
R16	EFI
R17	Capteur de rapport air/carburant (A/F HEATER)
R18	Pompe à carburant
R19	Phare (HEAD)



Boîte à fusibles №1

Numéro	Relais
R1	Démarrage (STA)
R2	Système d’allumage (GLOW)

Boîte à fusibles №2

Numéro	Relais
R1	Suspension pneumatique (AIR SUS)
R2	Gradateur (avec feux de jour)

Boîte à fusibles №3

Numéro	Relais
R1	PTC n° 1
R2	PTC n° 2
R3	PTC n° 3
