Toyota Aygo AB40 (2014-2021) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Aygo AB40 (2014–2021), vous saurez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Toyota Aygo AB40 – schéma de la boîte à fusibles
Année de production : 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Aygo AB40 est le fusible 11 de la boîte à fusibles du tableau de bord.

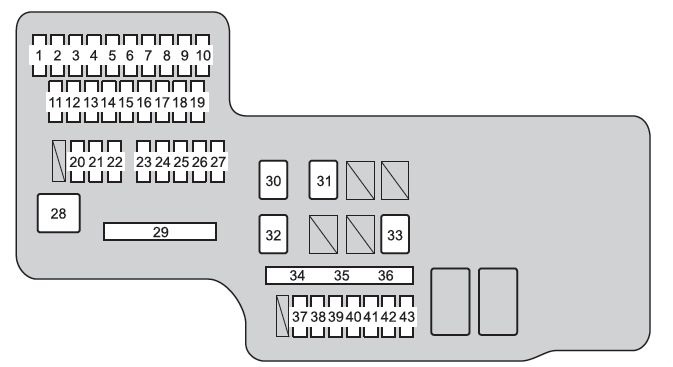

Compartiment moteur
| Fusible | Amp[A] | Description | |
| 1 | H-LP RH-LO | 10 | Phare droit (feu de croisement) |
| 2 | H-LP LH-LO | 10 | Phare gauche (feu de croisement) ;
Réglage manuel de l’orientation des phares. |
| 3 | H-LP RH-HI | 7,5 | Phare droit (feu de route) |
| 4 | H-LP LH-HI | 7,5 | Phare gauche (feu de route) ;
Clignotants et jauges. |
| 5 | EFI NO.3*1 | 15 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |
| 6 | EFI NO.4*1 | 7,5 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |
| 7 | EFI NO.5*1 | 15 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |
| 8 | RDI NO.2*1 | 7,5 | Ventilateur de refroidissement électrique |
| 9 | A / C COMP | 7,5 | Système de climatisation |
| 10 | IG2 NO.3*2 | 7,5 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint ; Feux de freinage ; Feu de freinage monté en hauteur. |
| 11 | DOME | 5 | Éclairage intérieur ;
Éclairage du coffre. |
| 12 | HAZ | 10 | Clignotants ;
Feux de détresse ; Clignotants et jauges. |
| 13 | HORN | 10 | Klaxon |
| 14 | D / C CUT | 30 | ECU-B n° 1, ECU-B n° 2, ECU-B n° 3 |
| 15 | ECU-B NO.4*2 | 7,5 | Transmission manuelle multimode |
| 16 | AM2 NO.2 | 7,5 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |
| 17 | AM2 NO.3 | 7,5 | Système d’accès et de démarrage intelligent |
| 18 | ICS * 2 | 7,5 | Système de charge |
| 19 | EFI-MAIN * 1 | 25 | EFI N° 3, EFI N° 4,
EFI N° 5, RDI N° 2. |
| 20 | ST | 30 | Système de démarrage |
| 21 | STRG LOCK | 7,5 | Système de verrouillage de la direction |
| 22 | H-LP-MAIN | 25 | H-LP RH-LO, H-LP LH-LO,
H-LP RH-HI, H-LP LH-HI. |
| 23 | WIPER-S*2 | 7,5 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |
| 24 | STA | 7,5 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint ; Système de démarrage ; Transmission manuelle multimode ; Système Stop & Start. |
| 25 | ECU-B N°3 | 15 | Système audio, système d’accès et de démarrage intelligent |
| 26 | ECU-B N°1 | 7,5 | Odomètre et jauges |
| 27 | ECU-B N°2 | 7,5 | Système de contrôle de stabilité du véhicule |
| 28 | J / B | 60 | Boîte à fusibles du tableau de bord |
| 29 | ALT * 2 | 125 | DEF, S / HTR Z / P, S / HTR Z / L,
CANVAS TOP, ABS n° 1, ABS n° 2, RDI n° 1, FOG FR, DRL. |
| 30 | AMT * 3 | 50 | Transmission manuelle multimode |
| BBC * 4 | 40 | Système Stop & Start | |
| 31 | EPS | 50 | Système de direction assistée électrique |
| 32 | RDI N°1 | 50 * 1 | Ventilateur de refroidissement électrique |
| 30 * 5 | |||
| 40 * 5 | |||
| 33 | ABS N°1 | 50 | Système de freinage antiblocage ;
Système de contrôle de stabilité du véhicule. |
| 34 | SPARE | 10 | Fusible de rechange |
| 35 | SPARE | 20 | Fusible de rechange |
| 36 | SPARE | 30 | Fusible de rechange |
| 37 | DEF | 20 | Dégivreur de lunette arrière ;
Dégivreur de rétroviseur extérieur. |
| 38 | ABS N°2 | 30 | Système de freinage antiblocage ;
Système de contrôle de stabilité du véhicule. |
| 39 | FOG FR | 7,5 | Feux de brouillard avant ;
Clignotants et jauges. |
| 40 | DRL | 7,5 | Feux de jour |
| 41 | S / HTR Z / P | 15 | Sièges chauffants (côté droit) |
| 42 | CANVAS TOP | 20 | Toit souple pliant |
| 43 | S / HTR Z / L | 15 | Sièges chauffants (côté gauche) |
| * 1 : Moteur HM01 * 2 : Moteur 1KR * 3 : Véhicules avec transmission manuelle multimode * 4 : Véhicules avec système Stop & Start * 5 : Remplacer le fusible par un fusible identique à l’original |
|||
Boîte à fusibles

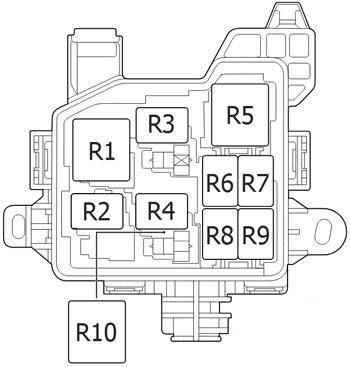

Boîte à fusibles du compartiment moteur
| Numéro | Relais |
|---|---|
| R1 | Phare (H-LP) |
| R2 | À partir de mai 2015 : feu stop (STOP LP) |
| R3 | Gradateur (DIM) |
| R4 | Normal : ventilateur de refroidissement électrique (FAN NO.1) |
| R5 | Transmission manuelle multimode (MMT) |
| R6 | Feu de brouillard avant (FR FOG) |
| R7 | Klaxon |
| R8 | Système de feux de jour (DRL) |
| R9 | Embrayage du compresseur de climatisation (MG CLUTCH) |
| R10 | Tropical : ventilateur de refroidissement électrique (FAN NO.1) |

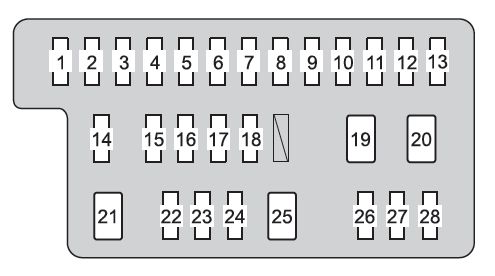

Tableau de bord côté conducteur
| Fusible | Ampères [A] | Description | |
| 1 | IG1 NO.2 | 5 | Éclairage de recul ;
Injection de carburant multipoint ; Système d’injection de carburant séquentielle multipoint ; Système audio ; Système de contrôle de stabilité du véhicule. |
| 2 | WASHER | 15 | Buse de lave-glace avant ;
Buse de lave-glace arrière. |
| 3 | ECU-IG NO.1 | 5 | ECU principal de la carrosserie ;
Indicateurs et jauges ; Système de climatisation ; Dégivreur de lunette arrière ; Dégivreurs de rétroviseurs extérieurs ; Chauffage des sièges ; Système audio Système PCS. |
| 4 | ECU-IG NO.2 | 5 | Système de direction assistée électrique ;
Système Stop & Start. |
| 5 | WIPER RR | 15 | Essuie-glace arrière |
| 6 | IG1 NO.1 | 5 | Ventilateur de refroidissement électrique ;
Système de freinage antiblocage ; Système de contrôle de stabilité du véhicule. |
| 7 | WIPER | 25 | Essuie-glace avant |
| 8 | MIR HTR | 10 | Dégivreurs de rétroviseurs extérieurs |
| 9 | P / OUTLET | 15 | Prise de courant ;
Allume-cigare. |
| 10 | ECU-ACC | 7,5 | Rétroviseurs extérieurs ;
Système audio ; Système Stop & Start ; Indicateurs et jauges. |
| 11 | IG2 NO.2 | 5 | Système de verrouillage de la direction ;
Injection de carburant multipoint ; Système d’injection de carburant séquentielle multipoint ; Transmission manuelle multimode. |
| 12 | A/BAG | 7,5 | Système d’airbags SRS |
| 13 | METER | 5 | Odomètre et jauges ;
Système Stop & Start. |
| 14 | IG2 NO.1 | 15 * 1 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint ; Système d’injection de carburant ; Feux de freinage. |
| 7,5 * 2 | |||
| 15 | EFI N°1 | 7,5 * 1 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint ; Système Stop & Start. |
| 10 * 2 | |||
| 16 | OBD | 7,5 | Système de diagnostic embarqué |
| 17 | STOP | 10 | Feux stop ;
Feu stop monté en hauteur ; Injection de carburant multipoint ; Système d’injection de carburant séquentielle multipoint ; Système de freinage antiblocage ; Système de contrôle de stabilité du véhicule ; Transmission manuelle multimode ; Système d’accès et de démarrage intelligent. |
| 18 | TAIL | 10 | Feux de position ;
Éclairage de la plaque d’immatriculation ; Feu de brouillard arrière ; Feux de brouillard avant ; Feux arrière ; Rétroéclairage des interrupteurs ; Injection de carburant multipoint ; Système d’injection de carburant séquentielle multipoint ; Indicateurs et jauges ; Système audio. |
| 19 | HTR | 40 | Système de climatisation |
| 20 | AM1 | 40 | HTR, OBD, A / C, TAIL, FOG RR, STOP,
P / W, PORTE F / G, PORTE F / D |
| 21 | AM2 N°1 | 30 | EFI N° 2, EFI-PRINCIPAL, D / L |
| 22 | EFI N°2*1 | 7,5 | Injection de carburant multipoint ;
Système d’injection de carburant séquentielle multipoint. |
| 23 | EFI-PRINCIPAL * 1 | 20 | EFI n° 1 ;
Injection de carburant multipoint ; Système d’injection de carburant séquentielle multipoint ; Pompe à carburant. |
| 24 | D / L | 25 | Unité ECU principale ;
Système de verrouillage des portes. |
| 25 | P / W | 30 | Vitres électriques |
| 26 | PORTE F/D*3 | 25 | Vitres électriques |
| PORTE F/G*4 | |||
| 27 | A / C | 10 | Système de climatisation |
| 28 | FOG RR | 5 | Feu de brouillard arrière |
| * 1 : Moteur 1KR * 2 : Moteur HM01 * 3 : Véhicules avec volant à gauche * 4 : Véhicules avec volant à droite |
|||
Boîte à fusibles
| Numéro | Relais |
|---|---|
| R1 | Allumage (IG1) |
| R2 | sans système Entry & Start : Démarrage (ST CUT) avec système Entry & Start : Allumage (IG2) |
| R3 | Feux arrière (TAIL) |

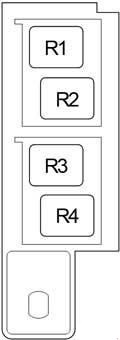

| R4 | Dégivreur de lunette arrière (RR DEF) |
