Toyota Avensis T25 (2003-2009) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Avensis T25 (2003–2009), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Toyota Avensis T25 (2003-2009) – description du schéma de la boîte à fusibles

Année de production : 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Le fusible de l’allume-cigare (prise de courant) de la Toyota Avensis T25 (2003-2009) est le fusible 9 de la boîte à fusibles de l’habitacle.

Habitacle

LHD

Schéma de la boîte à fusibles de l'habitacle pour Toyota Avensis T25 LHD.
Toyota Avensis – schéma de la boîte à fusibles – habitacle LHD

RHD

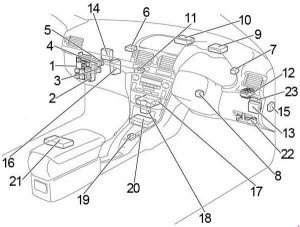

Disposition des fusibles de l'habitacle pour Toyota Avensis T25 RHD.
Toyota Avensis – schéma de la boîte à fusibles – habitacle RHD
Fusible Description
1 Boîte à fusibles
2 Relais d’intégration
3 Relais d’ouverture de circuit
4 Relais de feux de brouillard arrière
5 Relais de désembuage de lunette arrière
6 Boîte à fusibles de relais
7 Relais de clignotants
8 Amplificateur de clé transpondeur
9 ECU EPS
10 Ordinateur avec clé transpondeur
11 Amplificateur d’antenne
12 Bloc de connexions
13 Relais d’essuie-glace
14 Récepteur de commande de porte
15 Unité de commande de niveau de phares
16 Unité de commande moteur et ECT (A/T)
Unité de commande moteur (M/T)
17 Unité de commande de climatisation
18 Connecteur optionnel (unité de commande de navigation)
19 Unité de commande de verrouillage de transmission
20 Unité de capteur d’airbag
21 Unité de commande de navigation
22 Boîte à fusibles supplémentaire
23 RHD : unité de commande antivol

Boîte à fusibles de l’habitacle

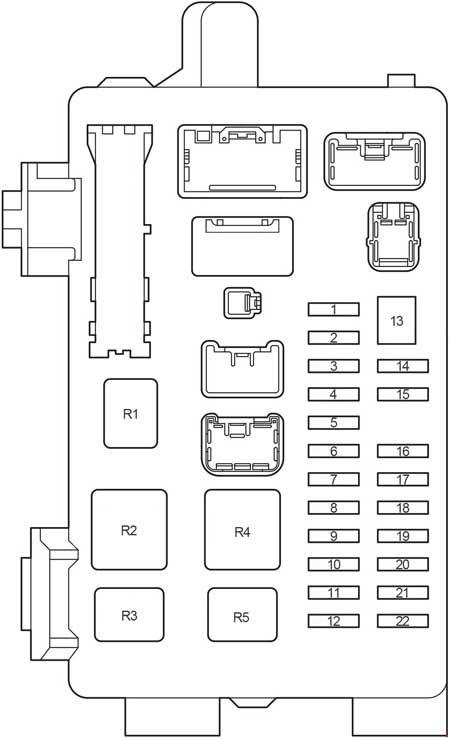

Emplacement du fusible 9 de l'allume-cigare dans l'habitacle de l'Avensis T25.
Schéma des fusibles Toyota Avensis T25 en français – boîte à fusibles de l’habitacle
Fusible Ampérage [A] Description
1 IGN 10 Système d’airbag SRS ;

Indicateurs et jauges ;

Système de démarrage ;

Système d’injection de carburant multi-port ;

Système d’injection de carburant séquentiel multi-port.

2 S/ROOF 20 Toit ouvrant
3 RR FOG 7,5 Feu de brouillard arrière
4 FR FOG 15 Feu de brouillard avant ;

Témoin lumineux.

5 AM1 25 Système de démarrage ;

Fusibles « CIG », « RAD NO.1 ».

6 PANEL 7,5 Éclairage du tableau de bord ;

Éclairage du tableau de bord ;

Transmission électronique ;

Affichage multifonction ;

Éclairage du compartiment de rangement ;

Éclairage de la console ;

Nettoyage des phares ;

Feu de brouillard avant ;

Système de stationnement TOYOTA.

7 RR WIP 20 Essuie-glace et lave-glace arrière
8 GAUGE2 7,5 Feu de recul ;

Système de nivellement des phares ;

Clignotants et feux de détresse.

9 CIG 15 Allume-cigare
10 HTR 10 Sièges chauffants ;

Climatisation.

11
12 RAD NO.1 7,5 Système audio ;

Affichage multifonction ;

Rétroviseurs électriques ;

Odomètre et jauges ;

Prise de courant.

13 PWR SEAT 30 Siège électrique
Leggere  Toyota Ipsum (2001-2009) – Boîte à fusibles et relais
14 TAIL 10 Feux arrière ;

Feux de position ;

Éclairage de la plaque d’immatriculation ;

Éclairage du coffre ;

Système de commande automatique des feux ;

Feu de brouillard avant ;

Feu de brouillard arrière ;

Compteur kilométrique combiné.

15 OBD2 7,5 Système de diagnostic embarqué
16 P / POINT 15 Prise de courant
17 DOOR 25 Système de verrouillage électrique
18 WIP 25 Essuie-glace et lave-glace avant ;

Nettoyage des phares.

19 ECU-IG 7,5 Ventilateurs de refroidissement électriques ;

Système de charge ;

ABS ;

Système de contrôle de stabilité du véhicule ;

Direction assistée électrique.

20 S-HTR 20 Sièges chauffants
21 GAUGE1 10 Éclairage des interrupteurs ;

Affichage d’informations ;

Relais d’intégration ;

Indicateurs et jauges ;

Système de contrôle de verrouillage de transmission ;

Transmission électronique ;

Rétroviseur anti-éblouissement automatique ;

Essuie-glaces de pare-brise ;

Frein de stationnement.

22 STOP 15 Feu stop ;

Système de contrôle de verrouillage de transmission ;

ABS ;

Feu stop supérieur ;

Système d’injection de carburant multi-port ;

Système d’injection de carburant séquentiel multi-port.

Relais
R1
R2 HTR Chauffage
R3 SEAT HTR Chauffage de siège
R4 IG1 Allumage
R5 TAIL Feux arrière

Boîte à fusibles supplémentaire dans l’habitacle – Avensis T25

Boîte à fusibles additionnelle de l'habitacle pour le système d'injection Avensis T25.
Toyota Avensis – schéma de la boîte à fusibles – boîte à fusibles supplémentaire dans l’habitacle
Fusible Ampérage [A] Description
1
2 P-RR P / W 20 Alimentation de fenêtre
3 P-FR P / W 20 Alimentation de fenêtre
4 D-RR P / W 20 Alimentation de fenêtre
5 D-FR P / W 20 Alimentation de fenêtre
6 ECU-B 1 7,5 Boîte à fusibles de transmission manuelle multi-mode
7 FUEL OPN 10 Ouverture de la trappe à carburant
8 FR DIC 20 Désembuage du pare-brise avant ;

Fusible « MIR HTR ».

9
10 DEF I/UP 7,5 Système de climatisation
11 ST 7,5 Système d’injection de carburant multi-port ;

Système d’injection de carburant séquentiel multi-port ;

Affichage d’informations ;

Système de démarrage.

12 MIR HTR 10 Désembuage du rétroviseur extérieur
13 RAD NO.2 15 Système audio ;

Affichage d’informations.

14 DOME 7,5 Éclairage intérieur ;

Éclairage personnel ;

Éclairage des pieds ;

Éclairage des portes ;

Éclairage du coffre ;

Éclairage d’accueil.

15 ECU-B 2 7,5 Système de climatisation ;

Commande sans fil de verrouillage des portes.

16 PWR SEAT 30 Siège électrique

Boîte à fusibles de l’habitacle

LHD

Vue détaillée de la boîte à fusibles intérieure côté conducteur (LHD).
Toyota Avensis – schéma de la boîte à fusibles – boîte à fusibles de l’habitacle LHD

RHD


Vue détaillée de la boîte à fusibles intérieure côté passager (RHD).
Toyota Avensis – schéma de la boîte à fusibles – boîte à fusibles de l’habitacle RHD

Numéro Relais
R1 Désembuage du pare-brise (FR DEICER)
R2 Source d’alimentation (P / POINT)
R3 Phare avant anti-brouillard (FR FOG)
R4 Démarrage (ST)

Berline

Schéma des fusibles pour la version berline de la Toyota Avensis T25 RHD.
Toyota Avensis – schéma de la boîte à fusibles – berline

Liftback

Schéma des fusibles pour la version liftback de la Toyota Avensis T25 RHD.
Toyota Avensis – schéma de la boîte à fusibles – liftback

Station Wagon

Schéma des fusibles pour la version break de la Toyota Avensis T25 RHD.
Toyota Avensis – schéma de la boîte à fusibles – break
Numéro Description
R1 Amplificateur de microphone téléphonique
R2 Relais de commande et de moteur de toit ouvrant
R3 Moteur et relais d’essuie-glace arrière

Compartiment moteur

1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE

Boîte à fusibles du compartiment moteur pour moteurs 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE RHD.
Toyota Avensis – schéma de la boîte à fusibles – compartiment moteur

1CD-FTV

Boîte à fusibles du compartiment moteur pour moteur 1CD-FTV RHD.
Toyota Avensis – schéma de la boîte à fusibles – compartiment moteur
Numéro Description
1 Unité de commande électronique
2 Boîte à fusibles supplémentaire
3 Boîte à fusibles
4 Contrôle des phares ECU LH
5 Boîte à fusibles de relais
6 Relais de contrôle d’essuie-glace de phare
7 Contrôle des phares ECU RH
8 ECU de contrôle de patinage avec actionneur (avec VSC)
9 ECU de contrôle de patinage avec actionneur (sans VSC)
10 Relais de bougie d’allumage
11 Unité de chauffage de puissance
Leggere  Toyota Camry (XV40) (2007-2011) – boîte à fusibles

Boîte à fusibles du compartiment moteur – Avensis T25

1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE

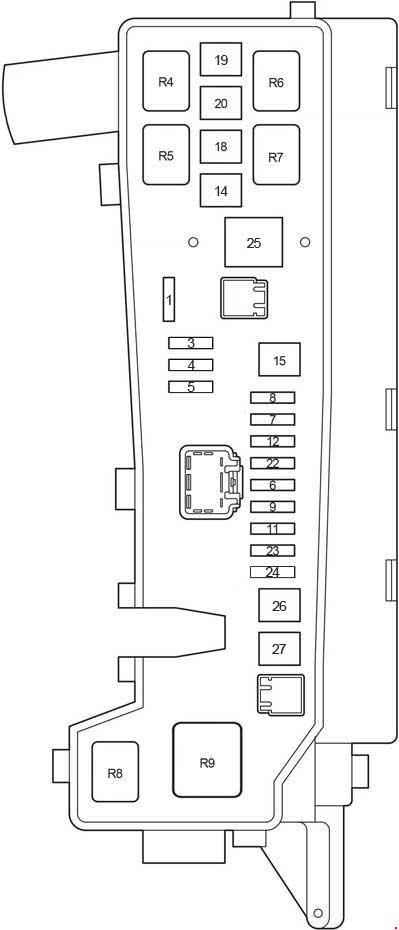

Disposition des fusibles du compartiment moteur pour moteurs essence RHD.
Toyota Avensis – schéma de la boîte à fusibles – boîte à fusibles du compartiment moteur

1CD-FTV

Disposition des fusibles du compartiment moteur pour moteur diesel RHD.
Toyota Avensis – schéma de la boîte à fusibles – boîte à fusibles du compartiment moteur
Numéro Fusible Ampérage [A] Description
1
2 VSC 25 1CD – FTV :

ABS, VSC

ABS 25 1CD – FTV :

ABS

3
4
5
6 ALT-S 7,5 Système de charge
7 DCC 30 Fusibles « ECU-B NO.2 », « DOME », « RAD NO.2 »
8 AM2 30 Système de démarrage ;

Fusibles « ST », « IGN ».

9 HAZARD 10 Clignotants et feux de détresse
10 F-HTR 25 1CD – FTV :

Chauffage de carburant

11 HORN 15 Klaxon
12 EFI 20 Système d’injection de carburant multi-port ;

Système d’injection de carburant séquentiel multi-port ;

Fusibles « EFI n° 1 », « EFI n° 2 ».

13 PWR HTR 25 1CD – FTV :

Chauffage électrique

14 RR DEF 30 Désembuage de la lunette arrière
15 MAIN 40 Nettoyage des phares ;

Phares ;

Fusibles « H-LP HI LH », « H-LP HI RH », « H-LP LH », « H-LP RH »

16 AM1 NO.1 50 1CD – FTV :

« ACC », « CIG », « RAD NO.1 »,

« ECU-B NO.1 », « FL P / W », « FR P / W »,

« RL P / W »,  » RR P / W «

17 H / CLN 30 Nettoyage des phares
18 HTR 40 Climatisation ;

Chauffage.

19 CDS 30 Ventilateur de refroidissement électrique
20 RDI 40 1CD – FTV, 1ZZ-FE, 3ZZ-FE :

Ventilateur de refroidissement électrique

30 1AZ-FE, 1AZ-FSE :

Ventilateur de refroidissement électrique

21 VSC 50 1CD – FTV :

ABS, VSC

ABS 40 1CD – FTV :

ABS

22 IG2 15 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE :

Système de démarrage ;

Système d’injection de carburant multi-port ;

Système d’injection de carburant séquentiel multi-port.

23 THROTTLE 10 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE :

Système de commande électronique du papillon

ETCS 10 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE :

Système de commande électronique du papillon

24 A / F 20 1AZ-FSE, 1AZ-FE :

Capteur de rapport air-carburant

25 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE : –
26 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE : –
27 EMPS 50 1ZZ-FE, 3ZZ-FE :

Direction assistée électrique

Relais
R1 EFI MAIN 1CD – FTV :

Unité de commande moteur

R2 EDU 1CD – FTV :

Unité de commande moteur

R3 FAN NO.3 1CD – FTV :

Ventilateur de refroidissement électrique

R4 FAN NO.1 Ventilateur de refroidissement électrique
R5 FAN NO.2 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE :

Ventilateur de refroidissement électrique

R6 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE :
R7 FAN NO.3 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE :

Ventilateur de refroidissement électrique

R8 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE : –
R9 EMPS 1ZZ-FE, 3ZZ-FE :

Direction assistée électrique



Boîte à fusibles de relais dans le compartiment moteur

Boîte à fusibles et relais du compartiment moteur pour direction assistée électrique.
Toyota Avensis – schéma de la boîte à fusibles – boîte à fusibles de relais dans le compartiment moteur
Fusible Ampérage [A] Description
1 H-LP HI LH 10 Phare gauche (feu de route)
2 H-LP HI RH 10 Phare droit (feu de route) ;

Clignotant et jauges.

3 H-LP LH 15 Phare gauche (feu de croisement)
4 H-LP RH 15 Phare droit (feu de croisement)
Relais
R1 HORN Klaxon
R2 F-HTR Dispositif de chauffage de carburant
R3 H-LP Phare
R4 DIM Résistance
R5 FAN NO.2 Ventilateur de refroidissement électrique
Leggere  Toyota Prius C (2011-2016) – Boîte à fusibles

Boîte à fusibles supplémentaire pour le compartiment moteur (1CD-FTV)

Boîte à fusibles supplémentaire du compartiment moteur pour moteur 1CD-FTV.
Toyota Avensis – schéma de la boîte à fusibles – boîte à fusibles supplémentaire pour le compartiment moteur
Fusible Ampérage [A] Description
1
2 HTR2 50 Chauffage électrique
3 HTR1 50 Chauffage électrique
4 GLOW 80 Bougie de préchauffage
5 ALT 140 Relais IG1 ;

Relais TAIL ;

Relais SEAT HTR ;

Fusibles « H-LP CLN », « AM1 NO.1 », « RDI »,

« CDS », « VSC » (50A), « VSC » (25A),

« ABS » (40A), « ABS » (25A), « H / CLN »,

« RR DEF », « GLOW », « HTR NO1 »,

« HTR NO2 », « RFGHTR », « AM1 NO.2 »,

« RR FOG », « S / ROOF », « STOP »,

« P / POINT », « FR FOG », « OBD2 »,

« DOOR ».

Relais
R1
R2 HTR2 Chauffage électrique
R3 HTR1 Chauffage électrique

Boîte à fusibles supplémentaire pour le compartiment moteur (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

Boîte à fusibles supplémentaire du compartiment moteur pour moteurs essence.
Toyota Avensis – schéma de la boîte à fusibles – boîte à fusibles supplémentaire pour le compartiment moteur (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)
Fusible Ampérage [A] Description
1 EFI NO.1 10 Système d’injection de carburant multi-port ;

Système d’injection de carburant séquentiel multi-port.

2 EFI NO.2 7,5 Système de contrôle des émissions
3 VSC 20 ABS, VSC
ABS 25 ABS
4 ALT 100 1ZZ-FE, 3ZZ-FE :

Fusibles « AM1 NO.1 », « H-LP CLN », « ABS » (25A),

« VSC » (25A), « ABS » (40A), « VSC » (50A),

« CDS », « RDI », « HTR »,

« RR DEF », « RR FOG », « FR FOG »,

« AM1 », « DOOR », « STOP »,

« OBD2 », « S / ROOF », « PWR SEAT »,

« P / POINT », « TAIL », « PANEL »,

« RR WIP », « ECU-IG », « WIP »,

« GAUGE2 », « GAUGE1 », « HTR »,

« S-HTR »

120 1AZ-FSE, 1AZ-FE :

Fusibles « AM1 NO.1 », « H-LP CLN », « ABS » (25A),

« VSC » (25A), « ABS » (40A), « VSC » (50A),

« CDS », « RDI », « HTR »,

« RR DEF », « RR FOG », « FR FOG »,

« AM1 », « DOOR », « STOP »,

« OBD2 », « S / ROOF », « FOTEL PWR »,

« P / POINT », « TAIL », « PANEL »,

« RR WIP », « ECU-IG », « WIP »,

« GAUGE2 », « GAUGE1 », « HTR »,

« S-HTR ».

5 VSC 40 ABS, VSC
ABS 40 ABS
6 AM1 NO.1 50 Fusibles « PWR SEAT », « FR DIC », « FUEL OPN »,

« ECU-B 1 », « P-RR P / W », « P-FR P / W »,

« D-RR P / W », « D-FR P / W »

7 H-LP CLN 30 Nettoyage des phares
Relais
R1 INJ Injecteur
R2 EFI Unité de commande moteur
R3 IG2 Allumage
R4 A / F Capteur de rapport air-carburant

À propos de la Toyota Avensis T25 (2003-2009)

La Toyota Avensis T25, produite de 2003 à 2009, est un modèle de classe moyenne populaire, réputé pour sa fiabilité et son confort. Ce modèle est connu pour sa construction robuste et son design élégant. L’Avensis T25 était disponible avec diverses motorisations, y compris des moteurs essence et diesel, offrant des performances équilibrées et une consommation de carburant efficace. L’intérieur du véhicule est spacieux et offre de nombreuses fonctionnalités modernes qui améliorent le confort et la sécurité des passagers. Grâce à ces caractéristiques, la Toyota Avensis T25 est devenue un choix populaire pour les familles et les particuliers à la recherche d’un véhicule fiable et pratique.

Schéma de la boîte à fusibles Toyota Avensis T25

Cette page présente le schéma de la boîte à fusibles de la Toyota Avensis T25, essentiel pour l’identification et le remplacement des fusibles du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est conçue pour protéger les composants électriques importants du véhicule, il est donc crucial de connaître sa configuration.

Lucas Moreau

Lucas Moreau

Je m'appelle Lucas Moreau et je suis passionné par l'automobile et les systèmes électriques des véhicules. Sur ce site, je partage des schémas de boîtes à fusibles et l'emplacement des relais pour aider les conducteurs à identifier rapidement les fusibles responsables d'un problème électrique. Mon objectif est de rendre ces informations simples, claires et accessibles à tous. 🚗
