Toyota Tacoma (1995-2015) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Tacoma (1995–2015), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Toyota Tacoma
S’applique aux nouveaux véhicules des années :
1995, 1996, 1997.

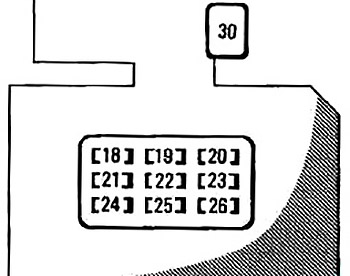

Schéma de la boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé derrière le couvercle du tableau de bord, côté conducteur.
| Numéro | Ampérage [A] | Description |
| 18 | 15 | Système de contrôle ADD, système de contrôle de traction, système de verrouillage du différentiel arrière |
| 19 | 10 | Clignotants et ordinateurs, feux de recul, régulateur de vitesse, antenne motorisée, système de contrôle de verrouillage électrique, transmission automatique à commande électronique, système de démarrage, système de charge, système de contrôle de chauffage |
| 20 | 10 | Clignotants, feux de détresse |
| 21 | 15 | Système de régulateur de vitesse, système anti-blocage, système de verrouillage de transmission |
| 22 | 20 | Essuie-glaces et lave-glaces de pare-brise |
| 23 | 7,5 | Témoin de décharge, système d’airbag SRS |
| 24 | 7,5 | Système audio pour voiture, antenne motorisée |
| 25 | 15 | Allume-cigare, horloge, rétroviseurs électriques, feux de recul, système de verrouillage de transmission |
| 26 | 15 | Témoin d’airbag SRS, système de feux de jour, régulateur de vitesse, système anti-blocage ; |
| 30 | 30 | Vitres électriques, système de contrôle de verrouillage des portes électriques |

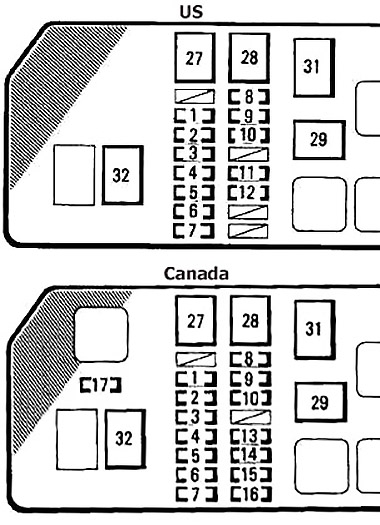

Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Feux de stop, troisième feu de stop, régulateur de vitesse |
| 2 | 7,5 | Système de charge |
| 3 | 7,5 | Système d’injection multipoint/séquentielle, système de démarrage, clignotants et jauges |
| 4 | 10 | Système de diagnostic embarqué |
| 5 | 15 | Système d’injection multipoint/séquentielle |
| 6 | 15 | Feux de détresse, klaxon |
| 7 | 15 | Système audio pour voiture, antenne motorisée, éclairage intérieur, horloge, éclairage de l’interrupteur d’allumage, éclairage personnel, éclairage de plafond de porte |
| 8 | 10 | Feux arrière, éclairage de plaque d’immatriculation |
| 9 | 10 | Feux de détresse, système de contrôle de chauffage, système de refroidissement de climatisation, clignotants et jauges, horloge, témoin du système audio de la voiture, éclairage de la boîte à gants, allume-cigare, éclairage du tableau de bord |
| 10 | 10 | Système de refroidissement de climatisation |
| 11 | 10 | Phare droit |
| 12 | 10 | Phare gauche |
| 13 | 10 | Phare droit (feu de route), témoin de feux de route |
| 14 | 10 | Phare gauche (feu de route) |
| 15 | 10 | Phare droit (feu de croisement) |
| 16 | 10 | Phare gauche (feu de croisement) |
| 27 | 40 | Fusible de climatisation |
| 28 | 40 | Tous les éléments des fusibles « STA », « ECU-B », « POWER », « RADIO », « CIG », « INDICATEUR », « TURN », « ECU-IG », « WIPER » et « 4WD » |
| 29 | 30 | Tous les éléments du fusible « IGN » |
| 31 | 60 | Système de prévention du blocage des roues |
| 32 | 80 | Tous les composants des fusibles « ABS », « AM1 », « STA », « ECU-B », « POWER », « RADIO », « CIG », « INDICATEUR », « TURN », « ECUIG », « TERGICRISTALLO », « 4WD », « RISCALDATORE », « AC », « TAIL », « PANEL », « STOP » et « ALT-S » |
Schéma des fusibles et relais – Toyota Tacoma
Concerne les nouveaux véhicules des années :
1998, 1999, 2000.

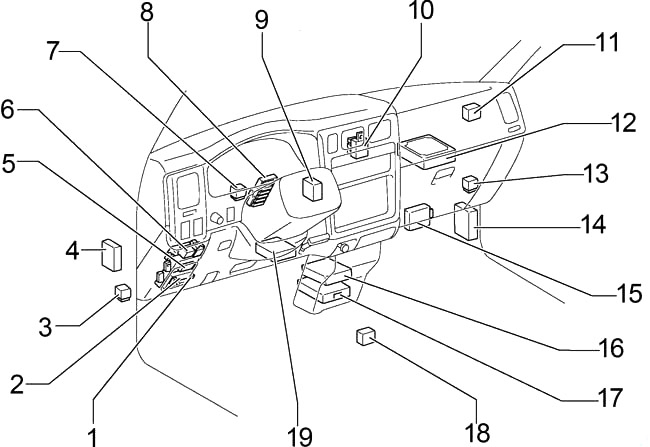

Habitacle
- Relais des feux de détresse
- Relais d’intégration
- Relais principal de vitre électrique
- Relais de contrôle de verrouillage de transmission (colonne A/T) / ECU de contrôle 4WD (avec ECU de verrouillage de différentiel arrière)
- J/B
- Boîte à fusibles
- Relais d’ouverture de circuit
- J/B
- Relais de contrôle d’antenne automatique
- J/B
- Relais de feux de jour №4
- Module de contrôle moteur
- Ajouter un relais de contrôle
- ECU régulateur de vitesse (sauf 5VZ-FE)
- Unité de climatisation
- ECU 4WD (sélection 2-4)
- Unité de capteur d’airbag central
- Relais de contrôle de verrouillage de transmission (plancher A/T)
- Relais de feux de jour (principal)

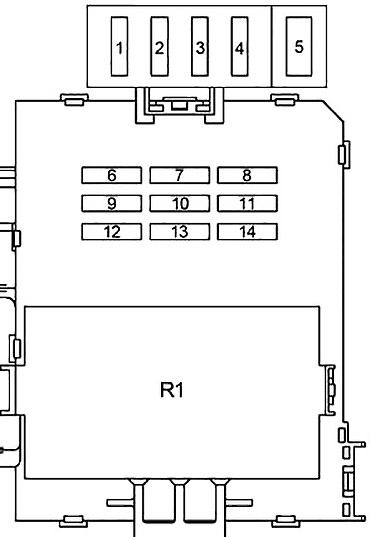

Schéma de la boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé derrière le couvercle du tableau de bord, côté conducteur.

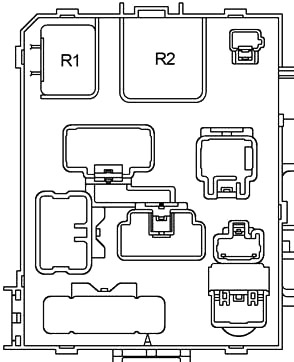

Côté arrière :
| Numéro | Ampérage [A] | Description |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | 7,5 | Système d’annulation de démarrage d’embrayage, système de démarrage, clignotants et jauges |
| 5 | 30 | Vitres électriques |
| 6 | 20 | Système de contrôle ADD, système de contrôle de traction, système de verrouillage du différentiel arrière |
| 7 | 10 | Jauges et indicateurs, feux de recul, régulateur de vitesse, antenne motorisée, système de contrôle de verrouillage électrique, transmission automatique à commande électronique, système de démarrage, système de charge, système de climatisation |
| 8 | 10 | Clignotants, feux de détresse |
| 9 | 15 | Régulateur de vitesse, système anti-blocage, verrouillage automatique de transmission |
| 10 | 20 | Essuie-glaces et lave-glaces de pare-brise |
| 11 | 7,5 | Témoin de décharge, système d’airbags SRS, système d’injection multipoint/séquentielle |
| 12 | 7,5 | Système audio de voiture, antenne motorisée |
| 13 | 15 | Allume-cigare, horloge, rétroviseurs électriques, feux de recul, verrouillage automatique de transmission |
| 14 | 15 | Témoin d’airbag SRS, système de feux de jour, régulateur de vitesse ; |
| Relais | ||
| R1 | Relais d’intégration | |
| Relais (arrière) | ||
| R1 | Klaxon | |
| R2 | Activation du clignotant | |

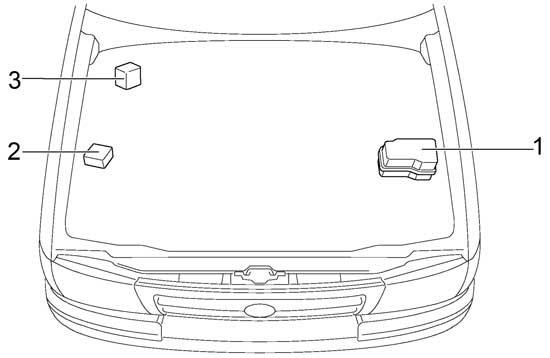

Compartiment moteur
- Boîte à fusibles
- Actionneur de régulateur de vitesse avec ECU (5VZ-FE)/relais de désactivation O/D (2RZ-FE)
- Actionneur ABS avec ECU

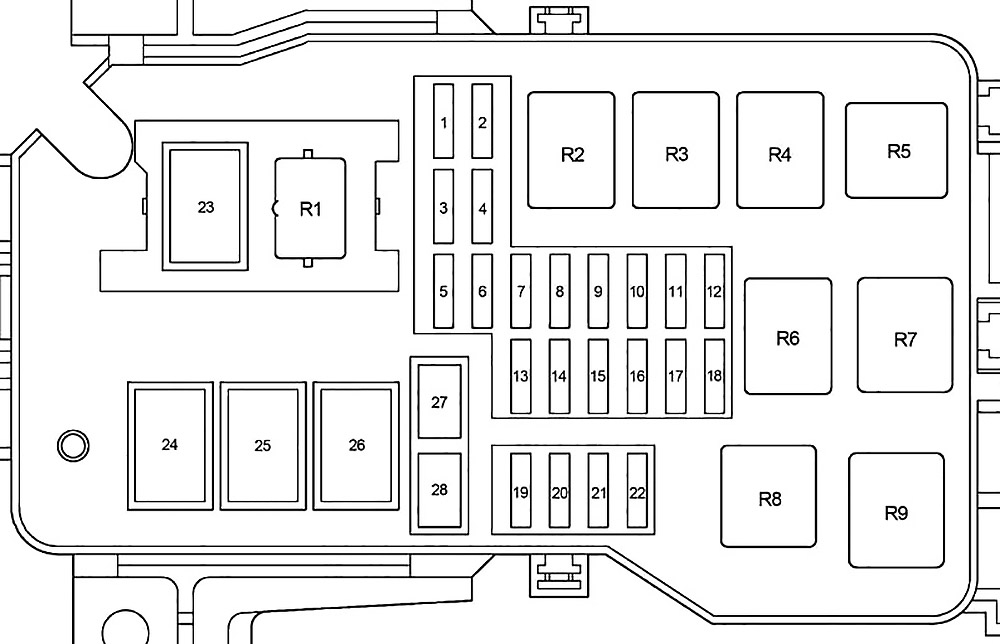

Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Prise de courant |
| 2 | – | – |
| 3 | 7,5 | Système de feux de jour |
| 4 | – | – |
| 5 | 10 | Phare droit (feu de route), témoin de feux de route |
| 6 | 10 | Phare gauche (feu de route) |
| 7 | 10 | Phare droit (feu de croisement) |
| 10 | Phare droit | |
| 8 | 10 | Phare gauche (feu de croisement) |
| 10 | Phare gauche | |
| 9 | 10 | Feux arrière, éclairage de plaque d’immatriculation |
| 10 | 10 | Feux de détresse, système de contrôle de chauffage, système de climatisation, clignotants et jauges, horloge, système audio de voiture, témoin de surcharge, éclairage de la boîte à gants, allume-cigare, éclairage du tableau de bord, système de verrouillage du différentiel arrière, système d’injection multipoint/séquentielle, système de transmission automatique à commande électronique |
| 11 | 10 | Système de climatisation |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Feux de stop, troisième feu de stop, régulateur de vitesse |
| 16 | – | – |
| 17 | – | – |
| 18 | 7,5 | Système de charge |
| 19 | 15 | Système audio de voiture, antenne motorisée, éclairage intérieur, horloge, éclairage de l’interrupteur d’allumage, éclairage personnel, éclairage de plafond de porte |
| 20 | 10 | Système de diagnostic embarqué |
| 21 | 15 | Feux de détresse, klaxon |
| 22 | 15 | Système d’injection multipoint/séquentielle |
| 20 | Système d’injection multipoint/séquentielle | |
| 23 | 60 | Système de prévention du blocage des roues |
| 24 | 40 | Fusible « AC » |
| 25 | 80 | Fusibles « ABS », « AM1 », « RADIATEUR », « AC », « TAIL », « PANEL », « STOP » et « ALT-S », « PWR OUTLET » |
| 26 | 40 | Système de démarrage |
| 27 | 30 | Système d’allumage |
| Relais | ||
| R1 | Résistance | |
| R2 | EFI | |
| R3 | – | |
| R4 | Prise de courant | |
| R5 | – | |
| R6 | Feux arrière | |
| R7 | Moteur de démarrage | |
| R8 | Phare | |
| R9 | Radiateur | |
Schéma des fusibles et relais – Toyota Tacoma
Concerne les nouveaux véhicules des années :
2001, 2002, 2003, 2004.

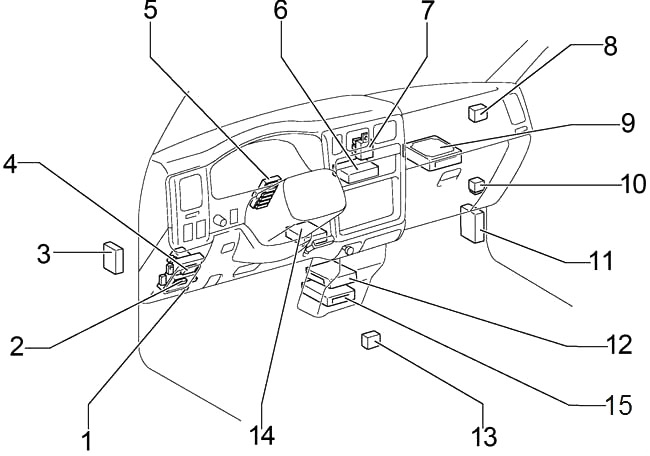

Habitacle
- Relais d’ouverture de circuit
- ECU carrosserie
- ECU de blocage de différentiel arrière
- Boîte à fusibles
- J/B
- Unité de contrôle de climatisation
- J/B
- Relais de feux de jour №4
- Module de contrôle moteur
- Relais de contrôle de transmission
- ECU régulateur de vitesse
- 4WD ECU (2-4 sélectionne SW) / ECU O/D (2RZ-FE avec A/T)
- Relais de contrôle de verrouillage de transmission
- Relais de feux de jour (principal)
- Unité de capteur d’airbag central

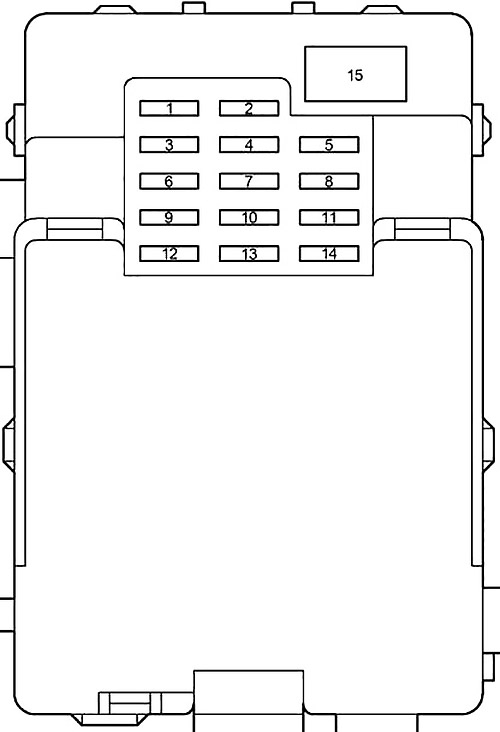

Schéma de la boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé derrière le couvercle du tableau de bord, côté conducteur.

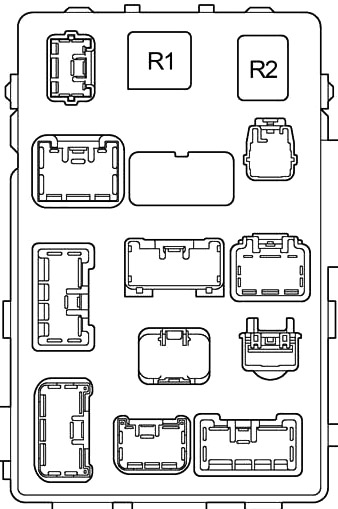

Côté arrière :
| Numéro | Ampérage [A] | Description |
| 1 | – | – |
| 2 | 15 | Allume-cigare, horloge, rétroviseurs électriques, feux de recul, verrouillage automatique de transmission, système d’airbag SRS, prétensionneurs de ceintures de sécurité, système audio pour voiture |
| 3 | 15 | Système de régulateur de vitesse, système anti-blocage, système de verrouillage automatique de transmission, système d’airbag SRS |
| 4 | 10 | Système de feux de jour, feux de recul, régulateur de vitesse, verrouillage du différentiel arrière, transmission automatique à commande électronique, système de démarrage, système de charge, système de climatisation |
| 5 | 7,5 | Témoin d’avertissement SRS, système de climatisation |
| 6 | 10 | Clignotants, feux de détresse |
| 7 | 7,5 | Indicateurs et jauges, système d’airbag SRS, prétensionneurs de ceintures de sécurité, système d’injection multipoint/séquentielle de carburant |
| 8 | 15 | Feux de détresse, klaxon |
| 9 | 20 | Essuie-glaces et lave-glaces de pare-brise |
| 10 | – | – |
| 11 | 7,5 | Système d’annulation de démarrage d’embrayage, système de démarrage |
| 12 | 20 | Système de contrôle ADD, système de contrôle de traction, système de verrouillage du différentiel arrière |
| 13 | – | – |
| 14 | 10 | Feux de stop, troisième feu de stop, régulateur de vitesse, système anti-blocage, système d’injection multipoint/séquentielle de carburant |
| 15 | 30 | Vitres électriques, siège électrique |
| Relais | ||
| R1 | Clignotant | |
| R2 | Relais de puissance (vitres électriques, siège électrique) | |

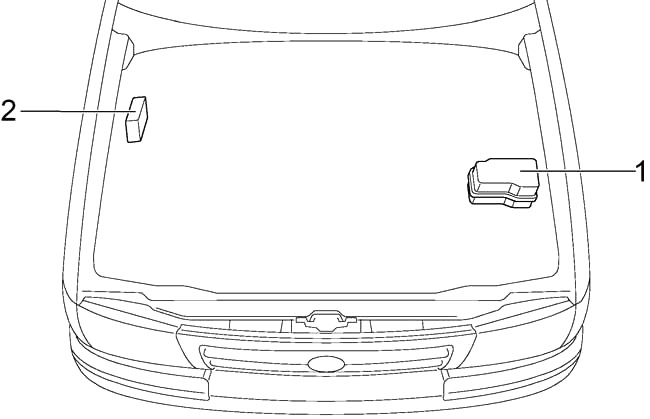

Moteur
- Boîte à fusibles
- Actionneur ABS avec ECU

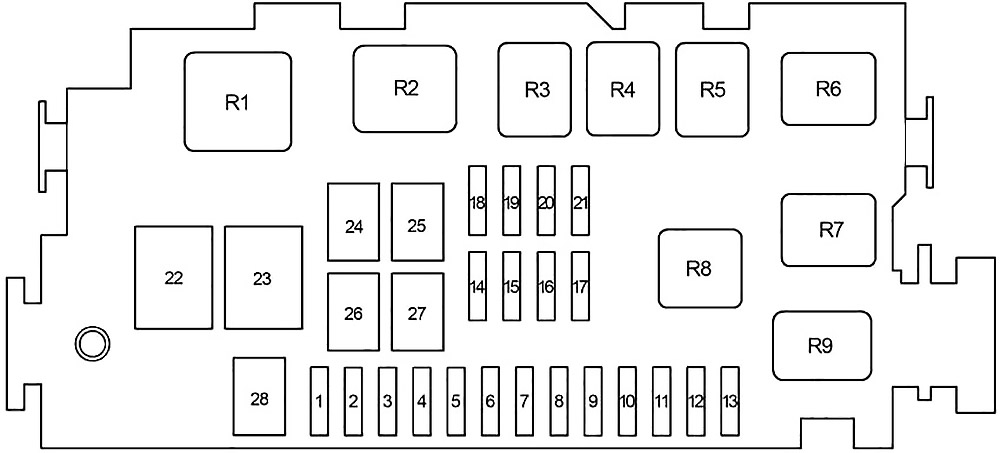

Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 7,5 | Système de feux de jour |
| 2 | 10 | Phare droit |
| 10 | avec DRL : Phare droit (feu de route), témoin de feux de route | |
| 3 | 10 | Phare gauche |
| 10 | avec DRL : Phare gauche (feu de route) | |
| 4 | 10 | avec DRL : Phare droit (feu de croisement) |
| 5 | 10 | avec DRL : Phare gauche (feu de croisement) |
| 6 | 10 | Feux arrière, éclairage de plaque d’immatriculation |
| 7 | – | – |
| 8 | 10 | Système de climatisation |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | 15 | Système d’injection multipoint/séquentielle de carburant |
| 15 | Feux de brouillard | |
| 15 | 15 | Système audio pour voiture, éclairage intérieur, horloge, éclairage personnel, éclairage extérieur de porte, système de feux de jour, clignotants et jauges |
| 16 | 7,5 | Système de diagnostic embarqué |
| 17 | 20 | Système d’injection multipoint/séquentielle de carburant |
| 18 | 7,5 | Système de charge |
| 19 | 15 | Prise de courant |
| 20 | – | – |
| 21 | – | – |
| 22 | 60 | Système anti-blocage, système de contrôle de traction, système « AUTO LSD », système de contrôle de stabilité du véhicule |
| 23 | 120 | Tous les éléments des fusibles « AM1 », « HEATER », « AC », « TAIL », « ALT-S » et « PWR OUTLET » |
| 24 | 50 | Tous les éléments du fusible « AC » |
| 25 | 40 | Système de démarrage |
| 26 | 50 | Tous les éléments des fusibles « POWER », « HORN-HAZ », « STOP » et « ECU-B » |
| 27 | 30 | Système d’allumage, système d’injection multipoint/séquentielle de carburant |
| 28 | 30 | sans système de contrôle de stabilité du véhicule : Système anti-blocage, système de contrôle de traction, système « AUTO LSD », système de contrôle de stabilité du véhicule |
| 50 | avec système de contrôle de stabilité du véhicule : Système anti-blocage, système de contrôle de traction, système « AUTO LSD », système de contrôle de stabilité du véhicule | |
| Relais | ||
| R1 | Démarrage | |
| R2 | Chauffage | |
| R3 | – | |
| R4 | Feux arrière | |
| R5 | – | |
| R6 | Prise de courant | |
| R7 | Relais EFI | |
| R8 | Phare | |
| R9 | Résistance | |
Schéma des fusibles et relais – Toyota Tacoma
Concerne les nouveaux véhicules des années :
2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

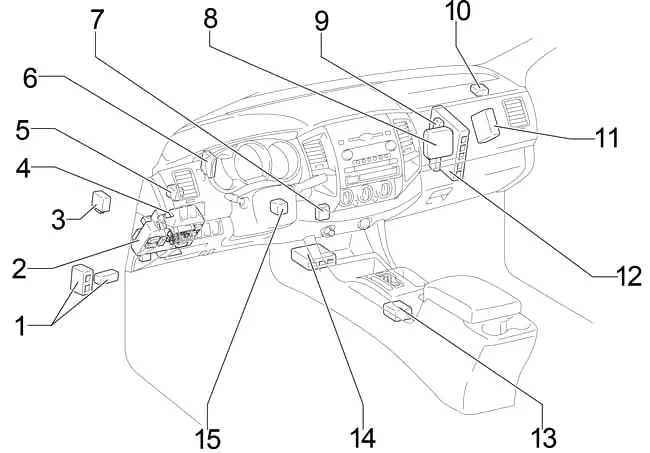

Cabine
- Tableau de bord J/B
- Boîte à fusibles (côté conducteur J/B)
- Relais du convertisseur de traction
- ECU carrosserie
- Active le clignotant
- ECU clé transpondeur
- ECU avertissement de pression des pneus
- Récepteur de contrôle de porte
- Tableau de bord J/B n° 2
- Amplificateur de climatisation
- ECU contrôle 4WD
- Module de contrôle moteur
- ECU contrôle de verrouillage de transmission
- Centre de montage du capteur d’airbag
- Amplificateur de clé transpondeur

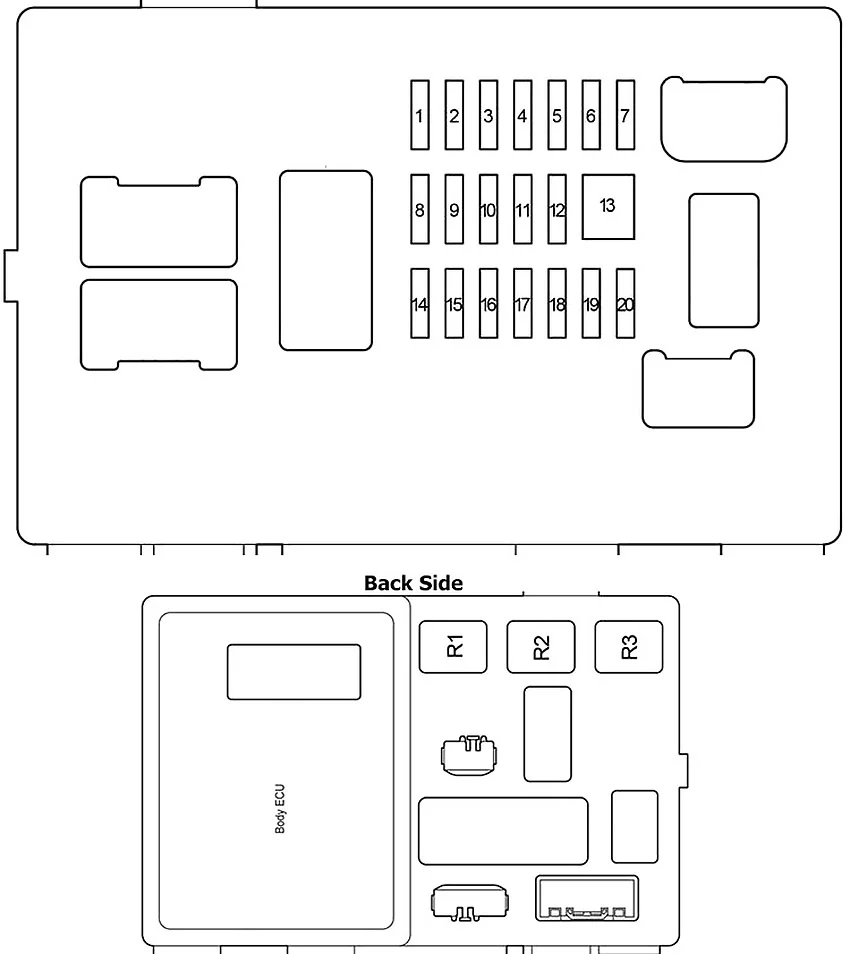

Schéma de la boîte à fusibles dans la cabine
Le panneau de fusibles est situé derrière la boîte à gants côté conducteur. Ouvrez la boîte auxiliaire. Soulevez la boîte et déconnectez les volets. Retirez les bouchons des trous et tirez la boîte.
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Système d’injection multipoint/séquentielle, système anti-blocage, système de contrôle de traction, système de contrôle de stabilité du véhicule, système d’airbag SRS, système de classification des passagers avant, système d’immobilisation du moteur |
| 2 | 7,5 | Jauge et indicateur, feux d’avertissement, système d’avertissement de ceinture de sécurité non bouclée du passager avant |
| 3 | 10 | Feux arrière, éclairage de plaque d’immatriculation, feux de stationnement, système d’injection multipoint/séquentielle, feux de brouillard avant, contrôle de l’éclairage du tableau de bord, éclairage |
| 4 | – | Non utilisé |
| 5 | 7,5 | Système de verrouillage de transmission, rétroviseurs extérieurs, système audio, prises de courant |
| 6 | 15 | Prises électriques |
| 7 | 20 | Système de verrouillage des portes |
| 8 | 10 | Système anti-blocage, système de contrôle de stabilité du véhicule, feux de freinage, système de charge, système d’injection multipoint/séquentielle, système de climatisation, contrôle de l’éclairage du tableau de bord, rétroviseur anti-éblouissement, moniteur arrière, activation de l’embrayage de l’interrupteur d’annulation, système de verrouillage du différentiel arrière, prises de courant, système d’avertissement de pression des pneus |
| 9 | 10 | Feux de remorque (feux de recul) |
| 10 | 10 | Système anti-blocage, système de contrôle de traction, système de contrôle de stabilité du véhicule, feux de recul, système de climatisation, système de verrouillage de transmission, système audio, interrupteur manuel d’airbag passager |
| 11 | 20 | Fenêtre électrique du passager arrière (côté droit) |
| 12 | 20 | Fenêtre électrique du passager avant |
| 13 | 30 | Fenêtres électriques |
| 14 | 10 | Essuie-glaces et lave-glaces |
| 15 | 20 | Fenêtre électrique du passager arrière (côté gauche) |
| 16 | 20 | Transmission intégrale, blocage de différentiel arrière |
| 17 | 30 | Essuie-glaces et lave-glaces |
| 18 | – | Non utilisé |
| 19 | – | Non utilisé |
| 20 | – | Non utilisé |
| Relais | ||
| R1 | Feux arrière | |
| R2 | Fenêtres électriques | |
| R3 | Accessoires | |

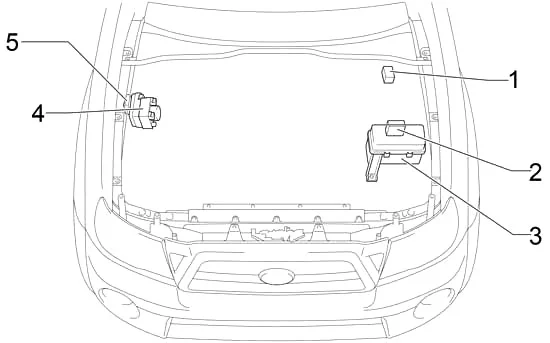

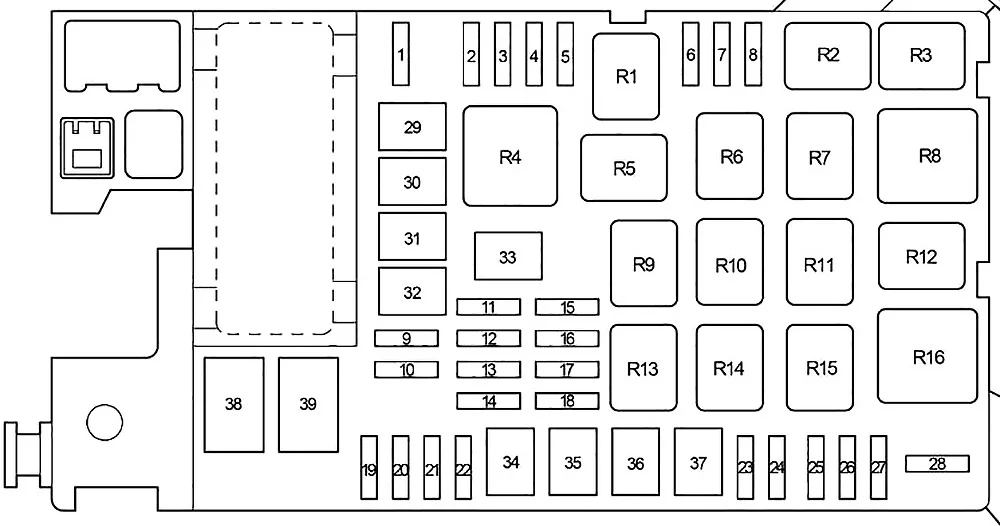

Compartiment moteur
- ECU contrôle de dérapage avec actionneur (avec VSC)
- Boîte à relais supplémentaire
- Boîte à fusibles
- ECU contrôle de dérapage avec actionneur (sans VSC)
- Régulateur d’injection d’air (2TR-FE)
Schéma de la boîte à fusibles dans le compartiment moteur
Appuyez sur la languette et retirez le couvercle.
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Système de climatisation |
| 2 | 15 | 2005-2011 : Feux de brouillard avant |
| 30 | 2012-2015 : Feux de remorque (feux arrière) | |
| 3 | 30 | 2005-2011 : Feux de remorque (feux arrière) |
| 15 | 2012-2015 : Feux de brouillard avant | |
| 4 | 10 | Feux stop, feu stop haut, système de contrôle de stabilité du véhicule, système anti-blocage, système de verrouillage de transmission, système d’injection multipoint/séquentielle, convertisseur de traction |
| 5 | 7,5 | 2005-2011 : Système de diagnostic embarqué |
| 30 | Contrôleur de frein de remorque | |
| 6 | – | Non utilisé |
| 7 | 10 | Système d’injection multipoint/séquentielle |
| 8 | 30 | 2013-2015 : Chauffage des sièges |
| 9 | 30 | 2005-2011 : Contrôleur de frein de remorque |
| 7,5 | 2012-2015 : Système de diagnostic embarqué | |
| 10 | 30 | Batterie auxiliaire de remorque |
| 11 | 10 | 2013-2015 : Système AI |
| 12 | 30 | Convertisseur de traction |
| 13 | 15 | Clignotants, feux d’avertissement, jauge et indicateur |
| 14 | 30 | Système audio |
| 15 | 10 | Phare droit (feux de croisement), feux de brouillard avant (2012-2015) |
| 16 | 10 | Phare gauche (feux de croisement), feux de brouillard avant (2005-2010) |
| 17 | 10 | Phare droit (feux de route) |
| 18 | 10 | Phare gauche (feux de route), jauge et indicateur |
| 19 | 10 | Système d’injection multipoint/séquentielle, système de contrôle électronique du papillon |
| 20 | 7,5 | Système de charge |
| 21 | 20 | Système d’injection multipoint/séquentielle |
| 22 | 10 | Klaxon |
| 23 | 15 | Système d’injection multipoint/séquentielle |
| 24 | – | Non utilisé (court-circuit de broche) |
| 25 | 7,5 | Système de télécommande sans fil, système de climatisation, système de communication multiplex, jauge et indicateur, système de classification des passagers avant, mécanisme d’ouverture de porte de garage |
| 26 | 7,5 | Éclairage intérieur, éclairage personnel, horloge, éclairage de l’espace vide |
| 27 | 10 | 2005-2012 : Système audio |
| 20 | 2013-2015 : Système audio | |
| 28 | 7,5 | Système de démarrage, système d’injection multipoint/séquentielle, jauge et indicateur, interrupteur d’annulation de démarrage d’embrayage |
| 29 | 50 | 2013-2015 : Chauffage des sièges |
| 30 | 50 | Fusibles « TAIL », « AC SKT », « DR LCK », « D FR P/W », « D RR P/W », « P FR P/W », « P RR P/W » |
| 31 | 50 | Fusibles « ACC », « IG1 », « IG1 №2 », « WIP », « WSH », « 4WD », « STA », « BKUP LP » |
| 32 | 50 | Fusible « A/C » du système de climatisation |
| 33 | 50 | Système anti-blocage, système de contrôle de stabilité du véhicule |
| 34 | 30 | Fusibles « IGN », « INDICATEUR », système d’injection multipoint/séquentielle |
| 35 | 50 | Système d’injection multipoint/séquentielle |
| 36 | 30 | Système anti-blocage, système de contrôle de stabilité du véhicule |
| 37 | – | Non utilisé |
| 38 | 100 | 2005-2012 : Allume-cigare, prises électriques |
| 100 | 2013-2015 : Prises de courant | |
| 39 | 120 | sans pack de remorquage : fusibles « AM1 », « AC SKT », « CHAUFFAGE », « FR BROUILLARD », « STOP », « OBD », « J/B », « REMORQUE ARRIÈRE », « FREIN REMORQUE », « CHARGE BATT » |
| 140 | avec pack de remorquage : fusibles « AM1 », « AC SKT », « CHAUFFAGE », « FR BROUILLARD », « STOP », « OBD », « J/B », « REMORQUE ARRIÈRE », « FREIN REMORQUE », « CHARGE BATT » | |
| Relais | ||
| R1 | Non utilisé | |
| R2 | Relais de cordon de traction | |
| R3 | Contrôle de la lumière de frein (avec VSC) | |
| R4 | Phare | |
| R5 | Feu de brouillard avant (1GR-FE) | |
| R6 | Ouverture de circuit | |
| R7 | Chauffage du capteur de carburant air | |
| R8 | Résistance | |
| R9 | Non utilisé | |
| R10 | Pompe à carburant (1GR-FE) | |
| R11 | Climatisation (MG CLT – embrayage magnétique) | |
| R12 | Démarrage | |
| R13 | Relais principal (EFI) | |
| R14 | Batterie auxiliaire de remorque | |
| R15 | Klaxon | |
| R16 | Chauffage | |
Boîte à fusibles des relais
| Numéro | Relais |
| R1 | Non utilisé |
| R2 | Prises d’accessoires |
À propos de la Toyota Tacoma (1995-2015)
La Toyota Tacoma, produite de 1995 à 2015, est un modèle de pick-up populaire qui a gagné en popularité grâce à sa fiabilité et sa polyvalence. Ce modèle offrait diverses motorisations, y compris des moteurs à quatre et six cylindres, qui fournissaient une puissance suffisante pour les différents besoins des conducteurs. La Tacoma était connue pour sa construction robuste et sa capacité à gérer les terrains difficiles, ce qui en faisait un choix idéal pour ceux qui avaient besoin d’un véhicule pour le travail et les loisirs. Grâce à ses caractéristiques et à son design, la Tacoma est devenue un véhicule populaire non seulement en Amérique du Nord, mais aussi dans d’autres parties du monde.
Schéma de la boîte à fusibles Toyota Tacoma
Cette page présente le schéma de la boîte à fusibles pour le modèle Toyota Tacoma, qui est essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager le système électrique. Le schéma de la boîte à fusibles fournit un aperçu détaillé de l’emplacement et de la fonction de chaque fusible, ce qui facilite l’identification et la résolution des problèmes.
