Toyota RAV4 XA30 et CA30 (2006-2012) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota RAV4 XA30 et CA30 (2006–2012), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Toyota RAV4 XA30 et CA30 – schéma de la boîte à fusibles
Années de production : 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Les fusibles de l’allume-cigare (prises de courant) de la Toyota RAV4 sont les fusibles 23 (allume-cigare), 24 (prises de courant), 27 (prises de courant), 12 dans la boîte à fusibles du tableau de bord et le fusible n° 18 (prise de courant 115 V) dans la boîte à fusibles du compartiment moteur n° 1.

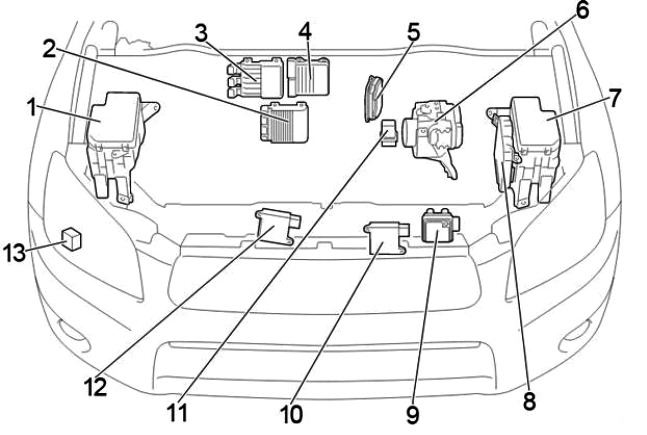

Compartiment moteur
Emplacement

Description
- Boîte à fusibles et relais n° 1
- 2AD-FHV, 2AD-FTV : Unité de commande des injecteurs (EDU) (à partir de décembre 2008)
- 2AD-FHV : Unité de commande des injecteurs (EDU) (jusqu’à décembre 2008)
- 2AD-FTV : Unité de commande des injecteurs (EDU) (jusqu’à décembre 2008)
- Valvematic
- Unité de commande ABS
- Boîte à fusibles et relais n° 2
- Unité de commande moteur
- Unité de commande de transmission
- Unité de commande du ventilateur de refroidissement ou unité de commande du ventilateur de refroidissement gauche
- Relais de bougie d’allumage
- Unité de commande du ventilateur de refroidissement droit
- Relais de phares

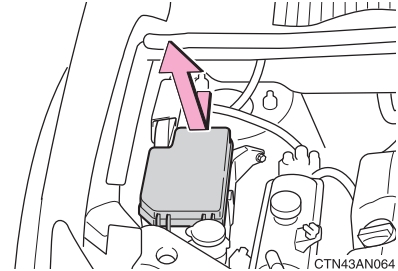

Boîte à fusibles et relais 1
Sur le côté droit sous le capot.


Description
| 1 | Non utilisé |
| 2 | Non utilisé |
| 3 | Non utilisé |
| 4 | 7,5A – Climatisation ;
Vitres électriques. |
| 5 | 7,5A – Système de charge |
| 7,5A – Système audio (JBL) | |
| 6 | 20A – Système de verrouillage de direction (avec système d’ouverture et de démarrage sans clé) |
| 7 | Non utilisé |
| 8 | DCC |
| 9 | 20A – Système audio |
| 10 | 10A – Système de télécommande sans fil ;
Direction assistée ; Électronique de carrosserie ; Horloge ; Tableau de bord ; Système sans clé ; Ouverture et démarrage ; Verrouillage centralisé ; Système audio ; Système de navigation ; Instrumentation. |
| 11 | 10A – Éclairage de l’interrupteur d’allumage ;
Éclairage du bouton de démarrage du moteur (avec système d’ouverture et de démarrage sans clé) ; Éclairage de l’interrupteur « ENGINE START STOP » (avec système d’ouverture et de démarrage sans clé) ; Éclairage intérieur ; Éclairage du miroir de courtoisie ; Éclairage du coffre ; Éclairage personnel ; Éclairage du bas de l’habitacle. |
| 12 | – |
| 13 | 10A – Feux de croisement gauches |
| 14 | 10A – Feux de croisement droits |
| 15 | 10A – Feux de route gauches |
| 16 | 10A – Feux de route droits |
| 17 | – |
| 18 | 15A – Prise (115V) |
| 19 | 30A – Connecteur de remorque |
| 20 | 25A – Chauffage autonome de l’habitacle |
| 21 | Non utilisé |
| 22 | 20A – Zone chauffante des autres essuie-glaces avant |
| 23 | 50A – Climatisation |
| 24 | 50A – Chauffage auxiliaire |
| 25 | 50A 840W : Chauffage auxiliaire |
| 30A 300W : Chauffage auxiliaire | |
| 26 | 50A 840W : Chauffage auxiliaire |
| 30A 300W : Chauffage auxiliaire | |
| 27 | 50A – Fusibles : 13, 14, 15, 16. |
| 28 | Non utilisé |
| 29 | 30A – Ventilateur de refroidissement |
| 50A – 2GR-FE avec option attelage : Ventilateur de refroidissement | |
| 30 | 30A – Ventilateur de refroidissement |
| 50A – 2GR-FE avec option attelage : Ventilateur de refroidissement | |
| 31 | 30A – Nettoyage des phares |
| R1 | Interrupteur de lumière, feux de route |
| R2 | Phares, feux de croisement |
| R3 | Feux de jour (n° 4) |
| R4 | Feux de jour (n° 3) |
| R5 | Sauf 2GR-FE : Ventilateur de refroidissement (n° 3) |
| R6 | Sauf 2GR-FE : Ventilateur de refroidissement (n° 2) |
| R7 | Sauf 2GR-FE : Ventilateur de refroidissement (n° 1) |
| R8 | Non utilisé |
| R9 | Zone chauffante des autres essuie-glaces avant |
| R10 | Feux de jour (n° 2) |
| R11 | Sauf 2GR-FE : Chauffage auxiliaire |
| R12 | Sauf 2GR-FE : Chauffage auxiliaire |
| 2GR-FE : Ventilateur de refroidissement (n° 2) | |
| R13 | 2GR-FE : Ventilateur de refroidissement (n° 1) |
| Sauf 2GR-FE : Chauffage auxiliaire |

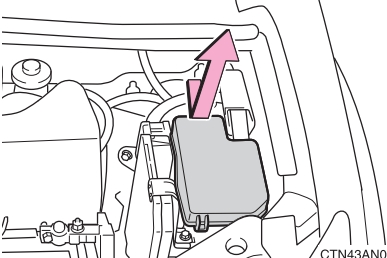

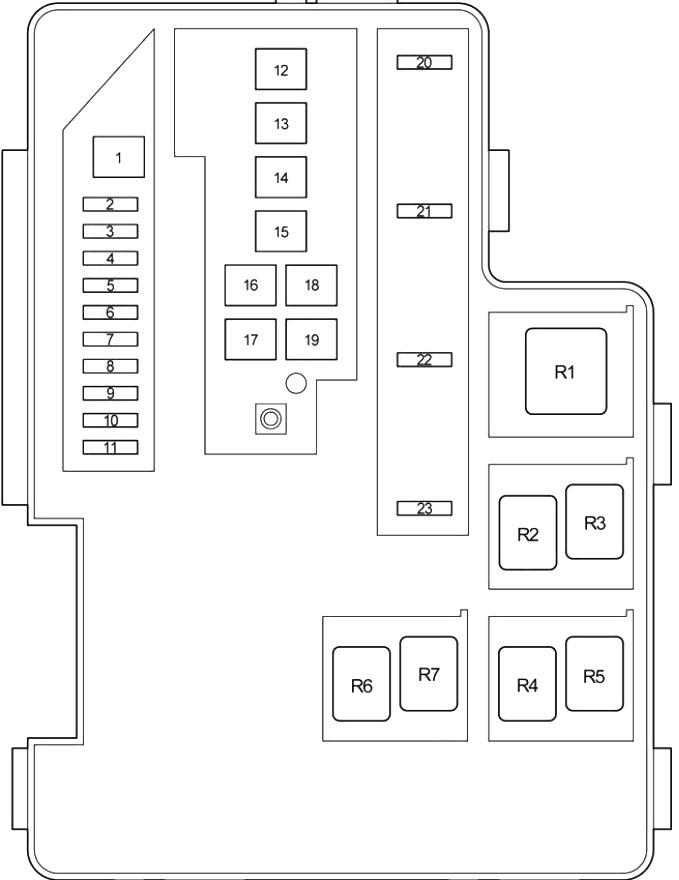

Boîte à fusibles et relais 2
À gauche du compartiment moteur.


Description
| 1 | 30A – 3ZR-FAE : Valvematic |
| 2 | 30A – Système audio (JBL) |
| 3 | 30A – Système de démarrage |
| 4 | 15A – Système de démarrage du moteur ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel. |
| 5 | 10A – Alarme |
| 6 | 10A – Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 7 | 7,5A – Système de démarrage |
| 8 | – |
| 9 | 10A Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 10 | 10A – Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 11 | 7,5A – A/T ; à partir de décembre 2008 : Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel |
| 7,5A – Système de démarrage ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel. |
|
| 12 | 80A – Système de chauffage |
| 13 | 60A – Direction assistée |
| 14 | 80A – Fusibles : 27, 4, 11, 10, 9. |
| 15 | 120A ALT – Moteurs essence, véhicules sans option attelage :
Fusibles : « ABS 1 », « ABS 2 », « RDI », « CDS », « HTR », « HOWING » |
| 140A ALT – Moteurs diesel, véhicules avec option attelage :
Fusibles : « ABS 1 », « ABS 2 », « RDI », « CDS », « HTR », « HOWING » |
| 16 | 50A – Fusibles : « EFl MAIN », « HORN », « A/F », « EDU » |
| 17 | Non utilisé |
| 18 | 30A – Système de prévention du blocage des roues pendant le freinage (ABS) ;
Contrôle de traction ; Assistance à la stabilité du véhicule ; Assistance à la descente ; Assistance à la descente. |
| 19 | 50A – ABS, système de prévention du blocage des roues pendant le freinage ;
Système de contrôle de traction ; Assistance à la stabilité du véhicule ; Assistance à la descente. |
| 20 | 20A – Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Fusibles : « EFI NR 1 », « EFI NR 2 », « EFI NR 3 ». |
| 21 | 10A – Klaxon |
| 22 | 25A – Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 23 | 20A – Essence : système d’injection de carburant multipoint / système d’injection de carburant multipoint séquentiel |
| 20A – Diesel : système d’injection de carburant multipoint / système d’injection de carburant multipoint séquentiel | |
| 15A – 3ZR-FAE : système d’injection de carburant multipoint / système d’injection de carburant multipoint séquentiel | |
| R1 | Système de stabilité du véhicule |
| R2 | Non utilisé |
| R3 | Système de stabilité du véhicule |
| R4 | Allumage (IG2) |
| R5 | Système anti-blocage |
| R6 | Embrayage du compresseur de climatisation |
| R7 | Pompe à carburant |
Habitacle
Emplacement
Volant à gauche (LHD)

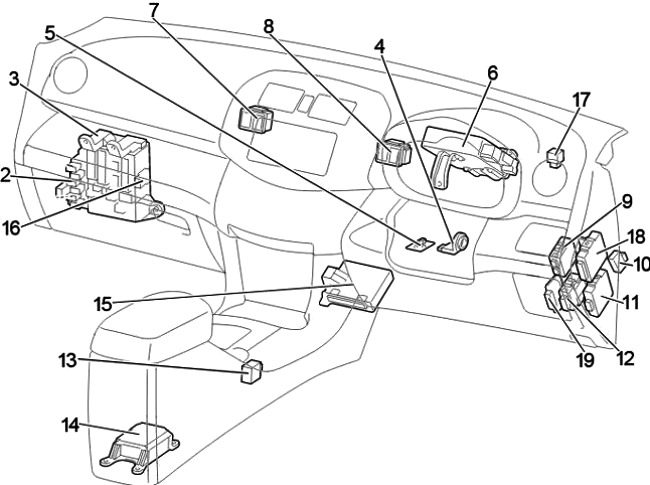

Volant à droite (RHD)

Description
- LHD : Boîte à fusibles n° 2
- Boîte à fusibles n° 1
- Boîte à fusibles / ECM de carrosserie
- Amplificateur de transpondeur de clé
- Unité de commande de verrouillage de direction
- Unité de commande de direction assistée
- Bloc de distribution
- Bloc de distribution
- Unité de commande du système de surveillance de la pression des pneus
- Relais de feu de freinage
- Unité de commande de transmission intégrale
- Relais d’essuie-glace automatique
- Contrôleur de verrouillage de levier de vitesse
- Contrôleur central d’airbag
- Amplificateur de climatisation
- RHD : Relais de démarreur (ST) (essence, avant décembre 2008 : diesel avec système d’ouverture et de démarrage sans clé)
Pont (avant décembre 2008 : moteurs diesel sans système d’ouverture et de démarrage sans clé) - RHD : Relais de clignotants (feux de détresse)
- RHD : Unité de commande antivol
- RHD : Unité de commande de double verrouillage

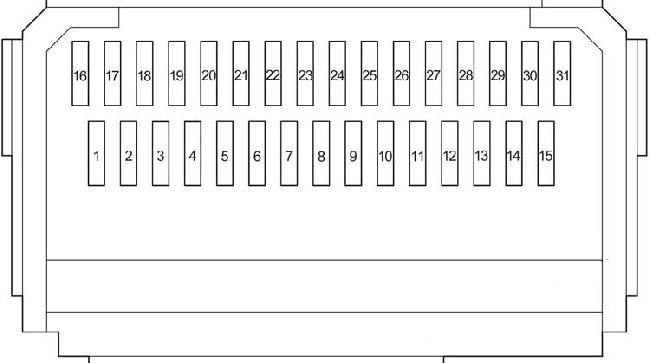

Boîte à fusibles
Dans le diagramme, elle est indiquée par le numéro 3.
Elle est située sous le tableau de bord, à gauche du volant.


Description
| 1 | Non utilisé |
| 2 | 15A – Sièges chauffants |
| 3 | 25A – Essuie-glace |
| 4 | 15A – Essuie-glace arrière |
| 5 | 15A – Lave-glace avant ;
Lave-glace arrière. |
| 6 | 10A – Ventilateur de refroidissement ;
ABS ; Système anti-patinage ; Système de contrôle de stabilité ; Système d’aide au démarrage en côte ; Système d’aide à la descente ; Système AWD avec répartition électronique du couple ; Système de climatisation ; Électronique de carrosserie ; Toit ouvrant ; Rétroviseur intérieur à atténuation automatique ; Feux de freinage ; Feux de position ; Essuie-glaces chauffants ; Direction assistée ; Déconnexion d’embrayage ; Nettoyeur de phares ; Chauffage ; Horloge. |
| 7 | 10A – Climatisation ;
Lunette arrière chauffante. |
| 8 | 7,5A – Port de diagnostic |
| 9 | 10A – Feux de freinage ;
Feu de freinage auxiliaire ; Verrouillage du levier de vitesse ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; ABS ; Système anti-patinage ; Système de contrôle de stabilité ; Système d’aide au démarrage en côte ; Système de contrôle d’aide à la descente. |
| 10 | Non utilisé |
| 11 | 25A – Électronique de carrosserie ;
Verrouillage centralisé. |
| 12 | 25A – Fusibles : « ACC », « CIG » |
| 13 | 7,5A 4WD – Transmission intégrale avec répartition électronique du couple |
| 14 | 15A – Feux de brouillard avant |
| 15 | 7,5A – Système de démarrage |
| 16 | 10A – Feu de position ;
Éclairage de plaque d’immatriculation ; Feu de brouillard avant ; Feu de brouillard arrière. |
| 17 | 7,5A – Système audio ;
Éclairage du tableau de bord ; Horloge. |
| 18 | 10A – Feux de recul, système de charge |
| 19 | 20A – Vitres (portes avant) |
| 20 | 20A – Commande de vitres (porte arrière gauche) |
| 21 | 20A – Commande de vitres (porte arrière droite) |
| 22 | 25A – Toit ouvrant |
| 23 | 15A – Allume-cigare |
| 24 | 7,5A – Système audio ;
Prises électriques ; Rétroviseurs électriques ; Verrouillage du levier de vitesse ; Électronique de carrosserie ; Horloge. |
| 25 | Non utilisé |
| 26 | 10A – Rétroviseurs chauffants |
| 27 | 15A – Prise de courant |
| 28 | Non utilisé |
| 29 | 10A – Feu de brouillard arrière |
| 30 | 7,5A – Airbag ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Feux de freinage ; Feux de position ; Système de démarrage. |
| 31 | 7,5A – Groupe d’instruments |

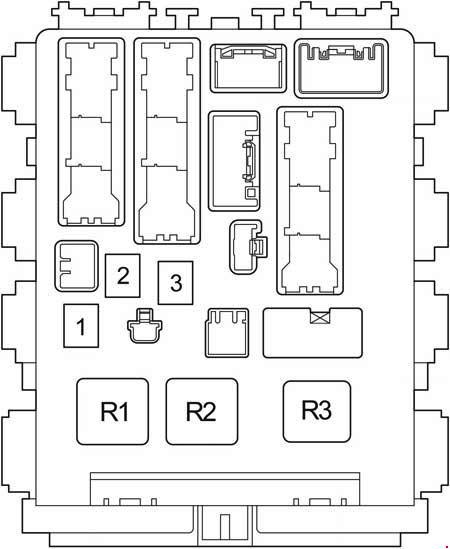

Relais

Disjoncteurs automatiques
- 30A – Vitres électriques
- 30A DEF – Dégivrage de la lunette arrière, fusible : « MIR HTR »
- 30A P / SEAT – Siège électrique
Relais
- R1 – Allumage (IG1)
- R2 – Chauffage (climatisation mécanique) / Pont (climatisation automatique)
- R3 – LHD : Clignotants (feux de détresse)
Boîte à relais
Située à côté de la boîte à fusibles.

Description
| R1 | Moteur de démarrage (ST CUT) |
| R2 | LHD : Moteur de démarrage (ST) (essence, avant décembre 2008 :
Diesel avec système d’ouverture et de démarrage sans clé) |
| LHD : Court-circuit du moteur de démarrage (avant décembre 2008 : moteurs diesel sans système d’ouverture et de démarrage sans clé) | |
| R3 | Phare antibrouillard avant |
| R4 | Phare antibrouillard arrière |
| Prise (115V) | |
| R5 | Relais auxiliaire |
| R6 | Prise de courant |
Éléments supplémentaires

Description
- Unité de distribution
- Unité de commande du toit ouvrant
- Antenne et récepteur pour le système de surveillance de la pression des pneus
- Récepteur de verrouillage centralisé
- Amplificateur audio
À propos de la Toyota RAV4 XA30 et CA30 (2006-2012)
Les Toyota RAV4 XA30 et CA30, produites entre 2006 et 2012, représentent la troisième génération de ce populaire modèle de SUV. Ces véhicules sont réputés pour leur fiabilité, leur confort et leur polyvalence, ce qui les rend idéaux pour les voyages en famille et la conduite en ville. Les RAV4 XA30 et CA30 offrent diverses options de motorisation, y compris des moteurs essence et diesel, qui varient selon le marché. Parmi les moteurs les plus courants figurent le moteur essence de 2,0 litres et le moteur diesel de 2,2 litres, qui offrent une puissance suffisante et une consommation de carburant efficace. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité, ce qui augmente son attrait auprès des conducteurs.
Schéma de la boîte à fusibles Toyota RAV4 XA30 et CA30
Cette page présente le schéma de la boîte à fusibles pour les modèles Toyota RAV4 XA30 et CA30. Dans ces véhicules, la boîte à fusibles est généralement située dans l’habitacle sous le tableau de bord et dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître son contenu et l’utilisation correcte des fusibles.
