Fiat Talento (2016-2019) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Fiat Talento (2016-2019), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Fiat Talento (2016-2019) – schéma des fusibles
Année de production : 2016, 2017, 2018, 2019.
Les fusibles de l’allume-cigare (prise de courant) du Fiat Talento sont les fusibles n° 31 (allume-cigare, prise accessoire) et n° 40 (prise de courant auxiliaire arrière) dans le boîtier de fusibles du tableau de bord.

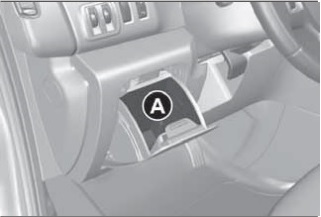

Emplacement du boîtier de fusibles
Le boîtier de fusibles est situé à gauche du volant, dans la boîte à gants.
Débranchez la boîte à gants A.
Affectation des fusibles
| Nr | Description |
|---|---|
| Nr | Description |
| 1 | Chargeur APC pour véhicules avec clé électronique. |
| 2 | – |
| 3 | – |
| 4 | + batterie pour véhicules avec clé électronique. |
| 5 | Climatisation supplémentaire |
| 6 | Chauffage supplémentaire de la cabine |
| 7 | Rétroviseurs électriques ; Système central adaptatif supplémentaire |
| 8 | Chauffage de rétroviseur |
| 9 | Radio Système multimédia ;
Rétroviseur ; Prise de diagnostic. |
| 10 | Préparation pour système de remorquage |
| 11 | Batterie avec minuterie ; Module central de l’habitacle. |
| 12 | Feux de jour droits ; Feux de position avant ;
Feux de brouillard droits ; Feux de brouillard gauches. |
| 13 | Feux de détresse ; Clignotants. |
| 14 | Verrouillage des ouvrants |
| 15 | Feux de jour gauches ; Feux de position arrière ;
Feux de brouillard gauches ; Feux de brouillard droits. |
| 16 | Éclairage de plaque d’immatriculation, Feux de brouillard avant et arrière |
| 17 | Alarmes ; Signaux acoustiques ;
leviers de feux ; Essuie-glaces avant. |
| 18 | Tableau de bord |
| 19 | Chauffage |
| 20 | Essuie-glace arrière ; Pompe de lave-glace ;
Klaxon. |
| 21 | Chargeur APC général |
| 22 | Feux de recul |
| Nr | Description |
|---|---|
| 23 | Interrupteur |
| 24 | Injection, allumage |
| 25 | Airbag ; Verrouillage de direction. |
| 26 | Vitres électriques passager |
| 27 | Direction assistée |
| 28 | Feux arrière |
| 29 | Chargeur APC pour véhicules avec clé électronique. |
| 30 | Dispositifs auxiliaires généraux |
| 31 | Allume-cigare ; Prise accessoire. |
| 32 | Chauffage |
| 33 | Feux arrière, ABS ; Transpondeur. |
| 34 | Éclairage intérieur ; Climatisation. |
| 35 | Moteur de démarrage pour véhicules avec clé électronique. |
| 36 | Essuie-glace arrière |
| 37 | Avertisseur électromagnétique |
| 38 | Prise auxiliaire dans le coffre |
| 39 | Moteur de lève-vitre côté conducteur |
| 40 | Prise auxiliaire arrière |
| 41 | Moteur de démarrage BCM |
| 42 | Sièges chauffants |
| 43 | Tachygraphe |
| 44 | Essuie-glace avant |
| 45 | Chauffage et climatisation |
À propos du Fiat Talento (2016-2019)
Le Fiat Talento, produit de 2016 à 2019, est un véhicule utilitaire pratique et polyvalent, idéal pour les entrepreneurs et les familles. Ce modèle se caractérise par un design moderne et un intérieur spacieux, offrant amplement d’espace pour les passagers et le chargement. Le Fiat Talento est disponible avec diverses motorisations, y compris des moteurs diesel de 1.6 et 2.0 litres, qui offrent des performances fiables et une consommation de carburant efficace. Le véhicule est équipé de technologies avancées et de dispositifs de sécurité qui améliorent le confort et la sécurité de conduite.
Schéma de la boîte à fusibles du Fiat Talento
Cette page présente le schéma de la boîte à fusibles du Fiat Talento, indispensable pour l’entretien et les réparations corrects du système électrique du véhicule. Sur un modèle Fiat Talento typique, la boîte à fusibles est située dans le compartiment moteur et dans l’habitacle du véhicule. Les schémas de cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. Lors de la manipulation de la boîte à fusibles, il est important de faire preuve de précision et de sécurité.
