Toyota Prius XW30 (2010-2015) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Prius XW30 (2010–2015), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Toyota Prius XW30 (2010) – schéma des fusibles
Année de fabrication : 2010.

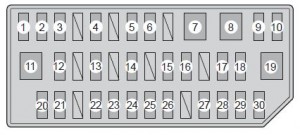

Le fusible de l’allume-cigare (prise de courant) de la Toyota Prius XW20 (2004-2007) est le fusible 3 de la boîte à fusibles du tableau de bord gauche.
Boîte à fusibles dans le compartiment moteur
| Fusible | Amp [A] | Description | |
| 1 | HTR | 50 | Système de climatisation |
| 2 | RDI | 30 | Ventilateurs de refroidissement électriques |
| 3 | CDS | 30 | Ventilateurs de refroidissement électriques |
| 4 | S-HORN | 10 | Circuit manquant |
| 5 | ENG W / P | 30 | Système de refroidissement |
| 6 | ABS MAIN NO.2 | 7,5 | Système de freinage antiblocage |
| 7 | H-LP CLN | 30 | Nettoyage des phares |
| 8 | AMP | 30 | Système audio |
| 9 | IGCT | 30 | PCU, IGCT n° 2, IGCT n° 3 |
| 10 | DC / DC-S | 5 | Onduleur et convertisseur |
| 11 | P CON MAIN | 7,5 | Système de contrôle de stationnement, transmission |
| 12 | AM2 | 7,5 | Vitres électriques |
| 13 | ECU-B2 | 7,5 | Système de clé intelligente |
| 14 | MAYDAY | 10 | Circuit manquant |
| 15 | ECU-B3 | 10 | Système de climatisation |
| 16 | TURN & HAZ | 10 | Allumer les feux de signalisation |
| 17 | ETCS | 10 | Injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 18 | ABS MAIN NO.1 | 20 | Système de freinage antiblocage |
| 19 | P / I 2 | 40 | Système de contrôle de stationnement ;
Klaxon ; Phare droit (feu de croisement) ; Phare gauche (feu de croisement) ; Feux de recul. |
| 20 | ABS MTR 1 | 30 | système de freinage antiblocage |
| 21 | ABS MTR 2 | 30 | système de freinage antiblocage |
| 22 | H-LP HI MAIN | 20 | H-LP HI RH, H-LP HI LH,
interrupteur de phares ; système de feux de jour. |
| 23 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 24 | EPS | 60 | direction assistée électrique |
| 25 | PCU | 10 | onduleur et convertisseur |
| 26 | IGCT NO.2 | 10 | système hybride ;
système de contrôle de stationnement ; vitres électriques ; onduleur et convertisseur. |
| 27 | MIR HTR | 10 | chauffage du rétroviseur extérieur |
| 28 | RAD NO.1 | 15 | système audio ;
système de navigation. |
| 29 | DOME | 10 | éclairage supplémentaire des portes, ou
éclairage personnel, ou éclairage intérieur, ou éclairage des pieds avant ; éclairage d’accueil ; rétroviseur intérieur ; mécanisme d’ouverture de porte de garage ; direction assistée électrique. |
| 30 | ECU-B | 7,5 | système de clé intelligente ;
système de communication multiplex ; lumières personnelles ; indicateurs et jauges. |
| 31 | H-LP LH HI | 10 | phare gauche (feu de route) |
| 32 | H-LP RH HI | 10 | phare droit (feu de route) |
| 33 | EFI NO.2 | 10 | système d’injection de carburant multipoint ;
système d’injection de carburant multipoint séquentiel. |
| 34 | IGCT NO.3 | 10 | système de refroidissement |
| 35 | SPARE | 30 | fusible de rechange |
| 36 | SPARE | 15 | fusible de rechange |
| 37 | SPARE | 7,5 | fusible de rechange |
| 38 | EFI MAIN | 20 | système d’injection de carburant multipoint ;
système d’injection de carburant multipoint séquentiel ; système de refroidissement ; EFI n° 2. |
| 39 | BATT FAN | 10 | ventilateur de refroidissement de la batterie |
| 40 | IG2 | 20 | système d’injection de carburant multipoint ;
système d’injection de carburant multipoint séquentiel ; MET ; IGN ; système de gestion de l’énergie. |
Tableau de bord gauche
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Prise électrique |
| 2 | ECU-ACC | 15 | Système de communication multiplex ;
Rétroviseurs extérieurs ; Système d’aide à la conduite ; Système audio ; système de navigation. |
| 3 | PWR OUTLET | 15 | Prise électrique |
| 4 | SEAT HTR FR | 10 | Chauffage de siège |
| 5 | SEAT HTR FL | 10 | Chauffage de siège |
| 6 | DOOR NO.1 | 25 | Système de verrouillage électrique |
| 7 | PSB | 30 | Système de protection pré-collision |
| 8 | PWR SEAT FR | 30 | Support lombaire du siège avant |
| 9 | DBL LOCK | 25 | Commande d’inclinaison et télescopique |
| 10 | FR FOG | 7,5 | Phares antibrouillard avant |
| 11 | PWR SEAT FL | 30 | Support lombaire du siège avant |
| 12 | OBD | 7,5 | Système de diagnostic embarqué |
| 13 | RR FOG | 7,5 | Circuit manquant |
| 14 | STOP | 10 | Feux de stop ;
Feu de stop supérieur ; Système de freinage ; Système d’aide à la conduite. |
| 15 | P FR PORTE | 25 | Vitres électriques |
| 16 | D FR PORTE | 25 | Vitres électriques |
| 17 | PORTE AR | 25 | Vitres électriques |
| 18 | PORTE AR G | 25 | Vitres électriques |
| 19 | S/TOIT | 30 | Toit électrique |
| 20 | ECU-IG N°1 | 10 | Ventilateurs de refroidissement électriques ;
Système de communication multiplex. |
| 21 | ECU-IG N°2 | 10 | Système d’aide à la conduite ;
Système pré-collision ; Système LKA ; Rétroviseur intérieur ; Mécanisme d’ouverture de porte de garage ; Capteur de déviation de direction et de G ; Système de freinage ; Direction assistée électrique ; Système de navigation ; Toit électrique ; Système d’avertissement de pression des pneus ; Tendeurs de ceinture de sécurité ; Système audio, feux de détresse ; Clignotants ; Essuie-glaces avant ; Nettoyage des phares. |
| 22 | JAUGE | 10 | Système de nivellement des phares ;
Témoin d’avertissement de ceinture de sécurité passager avant ; Indicateurs et jauges |
| 23 | A / C | 10 | Système de climatisation ;
Système de ventilation solaire ; Système de climatisation à distance. |
| 24 | LAVE-GLACE | 15 | Buse de pulvérisation de pare-brise |
| 25 | ESSUIE-GLACE AR | 20 | Essuie-glace et buse de pulvérisation de lunette arrière |
| 26 | ESSUIE-GLACE | 30 | Essuie-glaces |
| 27 | MET | 7,5 | Odomètre et indicateurs |
| 28 | IGN | 10 | Système de freinage ;
Système d’aide à la conduite ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Système d’airbags SRS ; Capteur de détection de passager ; Vitres électriques ; Clé intelligente. |
| 29 | PANNEAU | 10 | Système de climatisation ;
Feux de détresse ; Chauffage des sièges ; Transmission ; Interrupteur de position « P » ; Système de navigation ; Système de ventilation solaire ; Système de climatisation à distance ; Aide au stationnement avancée ; Nettoyage des phares ; Témoin d’avertissement de ceinture de sécurité passager avant ; Système de nivellement des phares ; Éclairage de la boîte à gants ; Horloge ; Système audio. |
| 30 | FEU AR | 10 | Système de nivellement des phares ;
Feux de position ; Feux arrière ; Éclairage de plaque d’immatriculation ; Phares antibrouillard avant ; Feux de position latéraux. |
Toyota Prius XW30 (2011-2015) – schéma de la boîte à fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Prius XW30 (2011-2015) est le fusible 1 de la boîte à fusibles (tableau de bord gauche)
Boîte à fusibles dans le compartiment arrière
| Fusible | Amp [A] | Description | |
| 1 | HTR | 50 | Système de climatisation |
| 2 | RDI | 30 | Ventilateurs de refroidissement électriques |
| 3 | CDS | 30 | Ventilateurs de refroidissement électriques |
| 4 | S-HORN | 10 | Klaxon S-HORN |
| 5 | ENG W / P | 30 | Système de refroidissement |
| 6 | ABS MAIN NO.2 | 7,5 | Système de freinage antiblocage |
| 7 | H-LP CLN | 30 | Nettoyant de phares |
| 8 | P-CON MTR | 30 | Contrôle de la position P ;
Transmission. |
| 9 | AMP NO.1 | 30 | Système audio |
| 10 | IGCT | 30 | PCU, IGCT n° 2, IGCT n° 3 |
| 11 | DC / DC-S | 5 | Onduleur et convertisseur |
| 12 | P CON MAIN | 7,5 | Contrôle de la position P ;
Interrupteur de position P. |
| 13 | AM2 | 7,5 | Système de gestion de l’énergie |
| 14 | ECU-B2 | 7,5 | Système d’accès et de démarrage intelligent ;
Système hybride. |
| 15 | MAYDAY / DCM | 10 | Circuit absent |
| 16 | PIMR | 10 | Système de charge |
| 17 | TURN & HAZ | 10 | Activer les feux de signalisation |
| 18 | ETCS | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 19 | ABS MAIN NO.1 | 20 | Système de freinage antiblocage |
| 20 | H-LP LH LO | 15 | Phare gauche (feu de position) |
| 21 | P / I 2 | 40 | Contrôle de la position P ;
Klaxon ; Feux de position ; Feux de recul. |
| 22 | ABS MTR 1 | 30 | Système de freinage antiblocage |
| 23 | ABS MTR 2 | 30 | Système de freinage antiblocage |
| 24 | H-LP HI MAIN | 20 | Feux de route |
| 25 | DRL | 7,5 | Feux de jour |
| 26 | AMP NO.2 | 30 | Système audio, système de navigation |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Direction assistée électrique |
| 29 | H-LP RH LO | 15 | Phare droit (feu de position) |
| 30 | PCU | 10 | Onduleur et convertisseur |
| 31 | IGCT NO.2 | 10 | Système hybride ;
Contrôle de la position P ; Système de gestion de l’énergie ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel. |
| 32 | MIR HTR | 10 | Dégivreurs de rétroviseurs extérieurs |
| 33 | RAD NO.1 | 15 | Système audio, système de navigation |
| 34 | DOME | 10 | Éclairage supplémentaire des portes ;
Éclairage du coffre ; Éclairage personnel ; Éclairage intérieur ; Éclairage des pieds ; Éclairage du miroir de courtoisie ; Rétroviseur intérieur. |
| 35 | ECU-B | 7,5 | Système d’accès et de démarrage intelligent ;
Feux personnels ; Indicateurs et jauges ; Feux de détresse. |
| 36 | H-LP LH HI | 10 | Phare gauche (feu de route) |
| 37 | H-LP RH HI | 10 | Phare droit (feu de route) |
| 38 | EFI NO.2 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 39 | IGCT NO.3 | 10 | Système de refroidissement |
| 40 | SPARE | 30 | Fusible de rechange |
| 41 | SPARE | 10 | Fusible de rechange |
| 42 | SPARE | 7,5 | Fusible de rechange |
| 43 | EFI MAIN | 20 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de refroidissement ; EFI n° 2. |
| 44 | BATT FAN | 20 | Ventilateur de refroidissement de la batterie |
| 45 | IG2 | 20 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; MET ; IGN ; Système de gestion de l’énergie. |
Tableau de bord gauche
| Fusible | Amp [A] | Description | |
| 1 | CIG | 15 | Prise électrique ;
Allume-cigare. |
| 2 | ECU-ACC | 10 | Système de communication multiplex ;
Rétroviseurs extérieurs ; Système d’aide à la conduite ; Système audio ; Système de navigation ; Aide au stationnement intelligente. |
| 3 | PWR OUTLET | 15 | Prise électrique |
| 4 | SEAT HTR FR | 10 | Chauffage de siège |
| 5 | SEAT HTR FL | 10 | Chauffage de siège |
| 6 | DOOR NO.1 | 25 | Système de verrouillage électrique |
| 7 | PSB | 30 | Système anti-collision |
| 8 | PWR SEAT FR | 30 | Support lombaire du siège avant |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Phares antibrouillard avant |
| 11 | PWR SEAT FL | 30 | Support lombaire du siège avant |
| 12 | OBD | 7,5 | Système de diagnostic embarqué |
| 13 | RR FOG | 7,5 | Phare antibrouillard arrière |
| 14 | STOP | 10 | Feux de stop ;
Feu de stop supérieur ; Système de freinage ; Système d’aide à la conduite. |
| 15 | P FR PORTE | 25 | Vitres électriques |
| 16 | D FR PORTE | 25 | Vitres électriques |
| 17 | PORTE AR | 25 | Vitres électriques |
| 18 | PORTE AR G | 25 | Vitres électriques |
| 19 | S/TOIT | 30 | Circuit manquant |
| 20 | ECU-IG N°1 | 10 | Ventilateurs de refroidissement électriques ;
Système de communication multiplex. |
| 21 | ECU-IG N°2 | 10 | Système d’aide à la conduite ;
Système de sécurité pré-collision ; Rétroviseur intérieur ; Capteur d’inclinaison et de G ; Système de freinage ; Système de navigation ; Tendeurs de ceinture de sécurité ; Système audio ; Feux de détresse ; Clignotants ; Essuie-glaces de pare-brise ; Entretien des phares, |
| 22 | JAUGE | 10 | Système de nivellement des phares ;
Indicateurs et jauges. |
| 23 | A / C | 10 | Système de climatisation ;
Système de climatisation à distance. |
| 24 | LAVE-GLACE | 15 | Lave-glace de pare-brise |
| 25 | ESSUIE-GLACE AR | 20 | Essuie-glace et lave-glace de lunette arrière |
| 26 | ESSUIE-GLACE | 30 | Essuie-glaces |
| 27 | MET | 7,5 | Indicateurs et jauges |
| 28 | IGN | 10 | Système de freinage ;
Système d’aide à la conduite ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Système d’airbags SRS ; Système de gestion de l’énergie ; Système de démarrage et d’accès intelligent ; Témoin d’avertissement de ceinture de sécurité passager avant. |
| 29 | PANNEAU | 10 | Système de climatisation ;
Éclairage personnel ; Chauffage des sièges ; Transmission ; Interrupteur de position P ; Système de navigation ; Climatisation à distance ; Système de stationnement intelligent ; Entretien des phares ; Témoin d’avertissement de ceinture de sécurité passager avant ; Système de nivellement des phares ; Éclairage de la boîte à gants ; Horloge ; Système audio ; Interrupteur MPH ou km/h. |
| 30 | FEU AR | 10 | Système de nivellement des phares ;
Feux de position avant ; Feux arrière ; Éclairage de plaque d’immatriculation ; Phares antibrouillard avant ; Phare antibrouillard arrière. |
