Toyota Avensis Verso (2000-2009) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Avensis Verso (2000–2009), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Toyota Avensis Verso (2000-2006) – schéma de la boîte à fusibles
Année de fabrication : 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Le fusible de l’allume-cigare (prise de courant) de l’Avensis Verso (2000-2006) est le fusible 9 de la boîte à fusibles de l’habitacle.

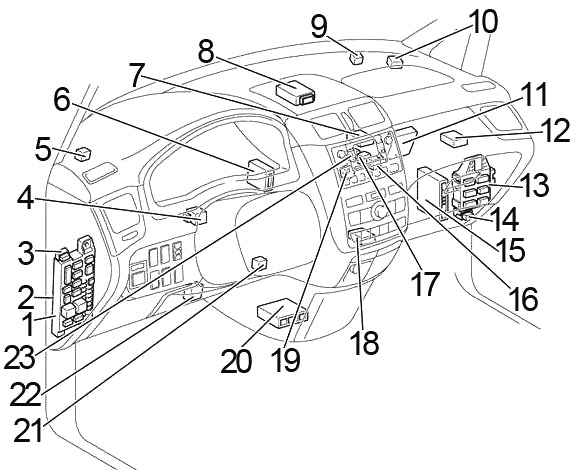

Habitacle
Conduite à gauche (LHD)

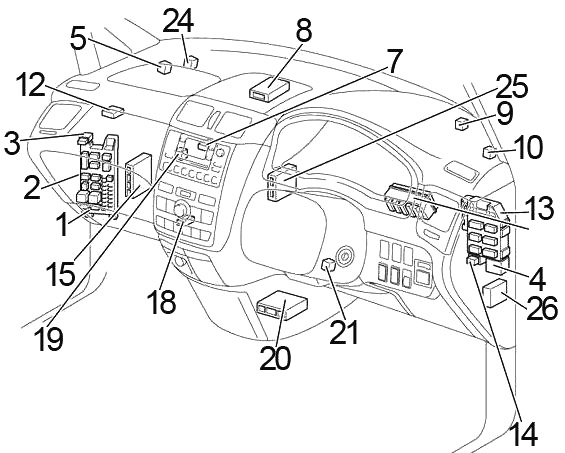

Conduite à droite (RHD)
- Boîte à fusibles
- ECU de carrosserie
- Relais de point d’alimentation
- Relais de clignotant
- Relais d’ouverture de circuit (pompe à carburant)
- LHD : ECU TVSS
- Radio et lecteur avec écran
- Ordinateur à clé transpondeur
- Relais de chauffage arrière (HI)
- Relais de chauffage arrière
- LHD : amplificateur de climatisation (climatisation manuelle)
- ECU caméra TV (avec système de navigation)
- Bloc de connexion
- Relais de feux de brouillard avant
- ECU moteur et ECT (A/T)
ECU moteur (M/T) - LHD : relais de ventilateur (M2)
- LHD : relais de ventilateur (M1)
- Unité de commande de climatisation (climatisation automatique)
- Amplificateur d’antenne
ou
RHD (jusqu’à 10.2003) : Relais de ventilateur (M2) / Relais de ventilateur (M1) / Relais de ventilateur (HI) - Unité de capteur d’airbag
- Amplificateur de clé transpondeur
- LHD : amplificateur de chauffage PTC (1AZ-FE)
- LHD : relais de ventilateur (HI)
- RHD : relais de feu de recul
- RHD : ECU antivol
- RHD : ECU de double verrouillage de porte
Boîte à fusibles de l’habitacle
| Numéro |
Fusible |
Amp [A] |
Description |
| 1 | IGN | 10 | Système d’airbag SRS ;
Clignotant et jauges ; Système de démarrage ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Ventilateur de refroidissement électrique ; Système de climatisation ; ABS ; VSC ; Relais « FUEL HTR » ; Relais « IG2 ». |
| 2 | DOOR NO.2 | 25 | Avensis Verso, Picnic :
Système de verrouillage électrique des portes |
| PWR SEAT | 30 | Ipsum :
Siège électrique |
|
| 3 | RR HTR | 10 | Chauffage arrière |
| 4 | FR FOG | 15 | Phare antibrouillard avant |
| 5 | AM1 | 25 | Système de démarrage |
| 6 | PANEL | 7.5 | Éclairage du tableau de bord ;
Éclairage du tableau de bord ; Transmission électronique ; Système audio ; Nettoyage des phares ; Phare antibrouillard avant ; Aide au stationnement TOYOTA ; Horloge ; Système de climatisation ; Rappel de clé et rappel de lumière. |
| 7 | SRS-IG,
AIRBAG-IG
|
10 | Système d’airbag SRS |
| 8 | SEAT HTR | 10 | Avensis Verso, Picnic :
Chauffage de siège |
| TEMS | 10 | Ipsum :
Suspension modulée électroniquement TOYOTA |
|
| 9 | C / LTR,
CIG
|
15 | Allume-cigare |
| 10 | HTR.
HEATER |
10 | Système de climatisation ;
Système de charge ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; ABS ; VSC ; Rappel de clé et de lumière ; Avertissement de ceinture de sécurité ; Aide au stationnement TOYOTA ; Tableau de bord ; Dégivreur de lunette arrière. |
| 11 | MTR HTR | 10 | Chauffage de rétroviseur extérieur |
| 12 | ECU-ACC | 7.5 | Verrouillage électrique des portes ;
Ventilateurs de refroidissement électriques ; Vitres électriques ; Système audio ; Phare antibrouillard ; Éclairage intérieur ; Feux arrière ; Feux de position ; Phares. |
| 13 | PWR | 30 | Vitres électriques ;
Toit ouvrant. |
| 14 | TAIL | 10 | Feux arrière ;
Éclairage de position ; Éclairage de plaque d’immatriculation ; Éclairage de coffre ; Phare antibrouillard avant ; Phare antibrouillard arrière ; Tableau de bord. |
| 15 | PWR OUTLET | 15 | Prise de courant |
| 16 | FR P / W | 30 | Vitres électriques ;
Toit ouvrant. |
| 17 | DOOR | 25 | Système de verrouillage électrique |
| 18 | WIPER | 25 | Essuie-glace et lave-glace avant ;
Essuie-glace et lave-glace arrière ; Nettoyage des phares. |
| 19 | ECU-IG | 7.5 | Ventilateurs de refroidissement électriques ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; ABS ; VSC ; Système audio ; Suspension modulée électroniquement TOYOTA ; Rétroviseurs électriques ; Système de commande automatique des feux. |
| 20 | RR DEF | 20 | Dégivreur de lunette arrière |
| 21 | GAUGE | 7.5 | Système de charge ;
Tableau de bord ; Feu de recul ; Clignotants et feux de détresse ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; ABS ; Système de verrouillage électrique des portes ; Vitres électriques ; Rappel de clé et de lumière ; Avertissement de ceinture de sécurité ; Toit ouvrant ; Système audio ; Horloge ; Phare ; Système de commande automatique des feux ; Phare antibrouillard ; Feux arrière ; Feux de position ; Éclairage intérieur ; Aide au stationnement TOYOTA ; Système de climatisation ; Dégivreur de lunette arrière. |
| 22 | STOP | 15 | Feu stop ;
Système de contrôle de verrouillage de transmission ; ABS ; Feu stop surélevé ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Suspension modulée électroniquement TOYOTA. |
| Relais |
|||
| R1 | Broche courte (à partir de 10.2003 : Avensis Verso, Picnic) | ||
| R2 | Chauffage (HTR) | ||
| R3 | Dégivreur de lunette arrière (RR DEF) | ||
| R4 | Allumage (IG1) | ||
| R5 | Feu arrière (OGON) | ||

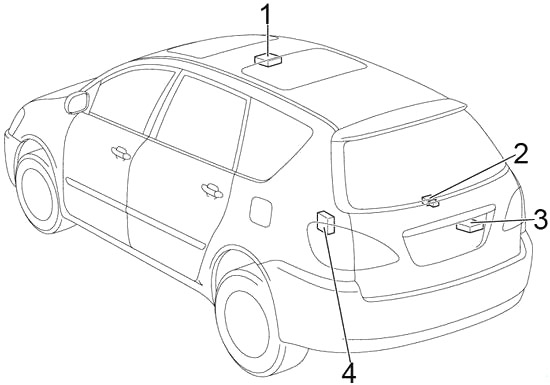

- Relais de commande de toit ouvrant
- Relais de refroidisseur arrière
- Relais d’essuie-glace arrière (jusqu’à 10.2003)
- Récepteur sans fil de commande de verrouillage de porte
Compartiment moteur
- Boîte à fusibles
- Relais de commande de lave-phares
- ECU de contrôle de patinage avec actionneur
- Boîte à fusibles ABS
- 1CD-FTV : relais de bougies de préchauffage
- Boîte à fusibles de relais

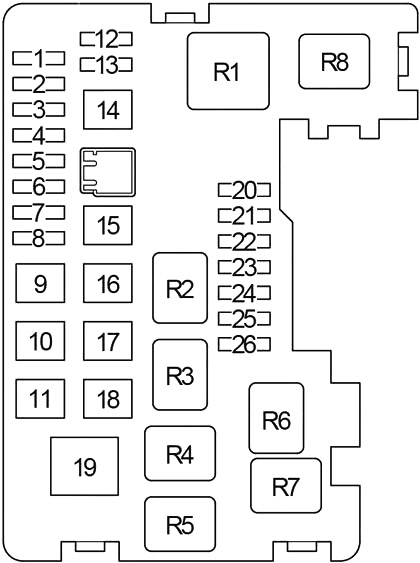

Boîte à fusibles du compartiment moteur
| N° |
Fusible |
Amp [A] |
Description |
| 1 | DCC | 30 | Fusibles « ECU-B », « DOME », « RAD NO.1 » |
| 2 | IG2 | 15 | Essence :
Ventilateurs de refroidissement électriques ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Système de climatisation. |
| FUEL HTR | 30 | Diesel :
Chauffage de carburant |
|
| 3 | HORN | 10 | Klaxon |
| 4 | HAZ | 10 | Clignotants et feux de détresse |
| 5 | EFI | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de climatisation ; Ventilateurs de refroidissement électriques. |
| 6 | ETCS | 10 | Avensis Verso, Picnic (jusqu’à 10.2003) :
Système de commande électronique de l’accélérateur ; Ipsum (à partir de 10.2003) : Système de commande électronique de l’accélérateur. |
| A / F | 15 | Avensis Verso, Picnic (à partir de 10.2003) :
Capteur de rapport air-carburant |
|
| 7 | OBD | 7.5 | Système de diagnostic embarqué |
| 8 | ALT-S | 7.5 | Avensis Verso, Picnic :
Système de charge |
| FR DEF | 15 | Ipsum (à partir de 10.2003) :
Dégivreur d’essuie-glace avant. |
|
| 9 | MAIN | 50 | Relais « HEAD »
(fusibles « HEAD LH LWR », « HEAD RH LWR », « HEAD LH UPR », « HEAD RH UPR »). |
| 10 | AM2 | 30 | Clé de contact |
| 11 | RR CLR | 30 | Système de climatisation arrière |
| 12 | HEAD LP CLN | 30 | Avensis Verso, Picnic :
Nettoyage des phares |
| AC INV | 15 | Ipsum :
Alimentation électrique |
|
| 13 | RR FOG | 7.5 | Phare antibrouillard arrière |
| 14 | ABS NO.1 | 40 | Avensis Verso, Picnic :
sauf VSC (jusqu’à 10.2003) : ABS à partir de 10.2003 : ABS, VSC Ipsum : ABS, VSC |
| 50 | Avensis Verso, Picnic :
VSC (jusqu’à 10.2003) : ABS, VSC |
||
| 15 | ABS NO.2 | 30 | Avensis Verso, Picnic (jusqu’à 10.2003) :
ABS, VSC Ipsum : sauf VSC (à partir de 10.2003) : ABS |
| 40 | Avensis Verso, Picnic (à partir de 10.2003) :
ABS, VSC Ipsum : jusqu’à 10.2003 : ABS ou VSC : ABS, VSC |
| 16 | CDS | 30 | Essence :
Ventilateurs de refroidissement électriques |
| 40 | Diesel :
Ventilateurs de refroidissement électriques |
||
| 17 | RDI | 30 | Essence :
Ventilateurs de refroidissement électriques |
| 40 | Diesel :
Ventilateurs de refroidissement électriques |
||
| 18 | HTR | 50 | Climatisation, chauffage |
| 19 | ALT | 140 | Relais « RR DEF »
(fusibles « RR DEF », « MIR HTR ») Relais « TAIL » (fusibles « TAIL », « PANEL »), relais « IG1 » (« ECU-IG », « INDICATEUR », « HTR ») , Fusibles « SEAT HTR », « SRS-IG », « WIPER »), « PWR », « RR HTR », « DOOR », « DOOR NR 2 », « FR FOG », « PWR OUTLET », « STOP « , Fusibles « AM1 « |
| 20 | HEAD RH UPR | 15 | Phare droit (feux de route) ;
Tableau de bord. |
| 21 | HEAD LH UPR | 15 | Phare gauche (feux de route) |
| 22 | HEAD RH LWR | 15 | Phare gauche (feux de croisement) ;
Réglage du niveau des phares avant. |
| 23 | HEAD LH LWR | 15 | Phare droit (feux de croisement) |
| 24 | RAD NO.1 | 15 | Système d’amplification |
| 25 | ECU-B | 7.5 | Système de charge ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; ABS ; Suspension modulée électroniquement TOYOTA ; Système de verrouillage électrique des portes ; Vitres électriques ; Rappel de clé et de lumière ; Avertissement de ceinture de sécurité ; Système audio ; Horloge ; Tableau de bord ; Phare ; Système de commande automatique des feux ; Phare antibrouillard ; Feux arrière ; Feux de position ; Éclairage intérieur ; Aide au stationnement TOYOTA ; Système de climatisation ; Dégivreur de lunette arrière. |
| 26 | DOME | 10 | Éclairage intérieur ;
Éclairage personnel ; Éclairage des pieds ; Éclairage des portes ; Éclairage de coffre ; Éclairage d’accueil. |
| Relais | |||
| R1 | Phare (HEAD) | ||
| R2 | Avensis Verso, Picnic : (DIMMER) Ipsum (à partir de 10.2003) : FR DEF |
||
| R3 | Essence :
Allumage (IG2) ; Diesel : Chauffage de carburant (FUEL HTR). |
||
| R4 | Klaxon | ||
| R5 | Ventilateur de refroidissement électrique (FAN NR 2) | ||
| R6 | Ventilateur de refroidissement électrique (FAN NR 1) | ||
| R7 | Ventilateur de refroidissement électrique (FAN NR 3) | ||
| R8 | Unité de commande moteur (EFI) | ||

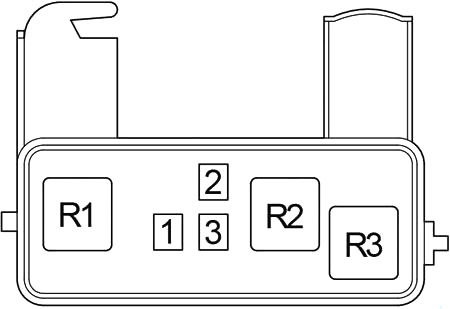

| Numéro |
Fusible |
Amp [A] |
Description |
| 1 | ST | 7.5 | Système de démarrage ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel. |
| 2 | – | – | – |
| Relais | |||
| R1 | Moteur de démarrage (ST) | ||
| R2 | 1CD-FTV :
Unité de commande moteur (EDU) ; 1AZ-FE (à partir de 10.2003) : Capteur de rapport air-carburant (A/F). |
||
| R3 | Embrayage de compresseur de climatisation (MG/C) | ||

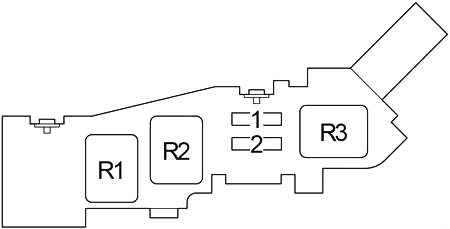

Boîte à fusibles
| N° |
Fusible |
Amp [A] |
Description |
| 1 | HTR SUB 3 | 50 | Chauffage électrique |
| 2 | HTR SUB 1 | 50 | Chauffage électrique |
| 3 | HTR SUB 2 | 50 | Chauffage électrique |
| Relais | |||
| R1 | Chauffage électrique (HTR SUB 1) | ||
| R2 | Chauffage électrique (HTR SUB 2) | ||
| R3 | Chauffage électrique (HTR SUB 3) | ||
Boîte à fusibles de relais ABS (type 1)
| N° |
Fusible |
Amp [A] |
Description |
| 1 | – | ||
| Relais | |||
| R1 | – | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR | ||
Schéma des fusibles et relais – Toyota Avensis Verso
Concerne les nouveaux véhicules des années :
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

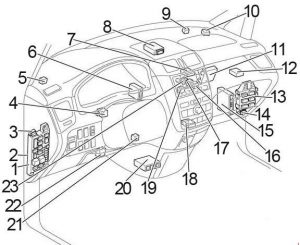

Habitacle
Conduite à gauche
Conduite à droite
- Boîte à fusibles
- ECU de carrosserie
- Relais de point d’alimentation
- Relais de clignotant
- Relais d’ouverture de circuit (pompe à carburant)
- LHD : ECU TVSS
- Radio et lecteur avec écran
- Ordinateur à clé transpondeur
- Relais de chauffage arrière (HI)
- Relais de chauffage arrière
- LHD : Amplificateur de climatisation (climatisation manuelle)
- ECU caméra (avec système de navigation)
- Bloc de connexion
- Relais de feux de brouillard avant
- Moteur et ECU ECT (A/T)
Moteur ECU (M/T) - LHD : Relais de ventilateur (M2)
- LHD : Relais de ventilateur (M1)
- Unité de commande de climatisation (climatisation automatique)
- Amplificateur d’antenne
ou
RHD (jusqu’à 10.2003) : Relais de ventilateur (M2) / Relais de ventilateur (M1) / Relais de ventilateur (HI) - Unité de capteur d’airbag
- Amplificateur de clé transpondeur
- LHD : Amplificateur de chauffage PTC (1AZ-FE)
- LHD : Relais de ventilateur (HI)
- RHD : Relais de feu de recul
- RHD : ECU antivol
- RHD : ECU de double verrouillage de porte
- Relais de commande de toit ouvrant
- Relais de refroidisseur arrière
- Relais d’essuie-glace arrière (jusqu’à 10.2003)
- Récepteur sans fil de commande de verrouillage de porte
Schéma de la boîte à fusibles dans l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Système d’airbag SRS, clignotants et jauges, système de démarrage, système d’injection de carburant multipoint/séquentiel, ventilateur électrique, système de climatisation, ABS, VSC, relais « FUEL HTR », relais « IG2 » |
| 2 | 25 | Avensis Verso, Picnic : Système de verrouillage électrique des portes |
| 30 | Ipsum : Siège électrique | |
| 3 | 10 | Chauffage arrière |
| 4 | 15 | Phare antibrouillard avant |
| 5 | 25 | Système de démarrage |
| 6 | 7,5 | Éclairage du tableau de bord, éclairage des instruments, transmission électronique, système audio, nettoyeur de phares, phare antibrouillard avant, aide au stationnement TOYOTA , horloge, système de climatisation, rappel de clé et rappel de lumière |
| 7 | 10 | Système d’airbag SRS |
| 8 | 10 | Avensis Verso, Picnic : Chauffage de siège |
| 10 | Ipsum : Suspension modulée électroniquement TOYOTA | |
| 9 | 15 | Allume-cigare |
| 10 | 10 | Système de climatisation, système de charge, système d’injection de carburant multipoint/séquentiel, ABS, VSC, rappel de clé et rappel de lumière, avertissement de ceinture de sécurité, aide au stationnement TOYOTA , tableau de bord, dégivreur de lunette arrière |
| 11 | 10 | Chauffage des rétroviseurs extérieurs |
| 12 | 7,5 | Système de verrouillage des portes, ventilateurs de refroidissement électriques, vitres électriques, système audio, feu antibrouillard, éclairage intérieur, feux arrière, feux de position, phare |
| 13 | 30 | Commande des vitres, système de toit ouvrant |
| 14 | 10 | Feux arrière, feux de position, éclairage de plaque d’immatriculation, éclairage de coffre, feu antibrouillard avant, feu antibrouillard arrière, tableau de bord ; |
| 15 | 15 | Prise de courant |
| 16 | 30 | Commande des vitres, système de toit ouvrant |
| 17 | 25 | Système de verrouillage des portes alimenté |
| 18 | 25 | Essuie-glace et lave-glace avant, essuie-glace et lave-glace arrière, nettoyeur de phares |
| 19 | 7,5 | Ventilateurs de refroidissement électriques, système d’injection de carburant multipoint/séquentiel, ABS, VSC, système audio, suspension modulée électroniquement TOYOTA , rétroviseurs électriques, système de commande automatique des feux |
| 20 | 20 | Dégivreur de lunette arrière |
| 21 | 7,5 | Système de charge, tableau de bord, feu de recul, clignotant et feu d’avertissement, système d’injection de carburant multipoint/séquentiel, ABS, système de verrouillage des portes, commande des vitres, rappel de clé et rappel de lumière, avertissement de ceinture de sécurité, système de toit ouvrant, système audio, horloge, phare, système de commande automatique des feux, feu antibrouillard, feux arrière, feux de position, éclairage intérieur, aide au stationnement TOYOTA , système de climatisation, dégivreur de lunette arrière |
| 22 | 15 | Feu stop, système de contrôle de verrouillage de transmission, ABS, feu stop surélevé, système d’injection de carburant multipoint/séquentiel, suspension modulée électroniquement TOYOTA |
| Relais | ||
| R1 | Broche courte (à partir de 10.2003 : Avensis Verso, Picnic) | |
| R2 | Chauffage (HTR) | |
| R3 | Dégivreur de lunette arrière (RR DEF) | |
| R4 | Allumage (IG1) | |
| R5 | Feu arrière (OGON) | |
Compartiment moteur
- Boîte à fusibles
- Relais de contrôle de nettoyage des phares
- Unité de commande de contrôle de patinage avec actionneur
- Boîte à fusibles de relais ABS
- 1CD-FTV : Relais de bougies de préchauffage
- Boîte à fusibles de relais
Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 30 | Fusibles « ECU-B », « DOME », « RAD №1 » |
| 2 | 15 | Essence : ventilateurs de refroidissement électriques, système d’injection de carburant multipoint/séquentiel, système de climatisation |
| 30 | Diesel : chauffage de carburant | |
| 3 | 10 | Klaxon |
| 4 | 10 | Clignotants et feu d’avertissement |
| 5 | 15 | Système d’injection de carburant multipoint/séquentiel, système de climatisation, ventilateurs de refroidissement électriques |
| 6 | 10 | Avensis Verso, Picnic (jusqu’à 10.2003) : Système de contrôle électronique de l’accélérateur |
| Ipsum (à partir de 10.2003) : Système de contrôle électronique de l’accélérateur | ||
| 15 | Avensis Verso, Picnic (à partir de 10.2003) : Capteur de rapport air-carburant | |
| 7 | 7,5 | Système de diagnostic embarqué |
| 8 | 7,5 | Avensis Verso, Picnic : Système de charge |
| 15 | Ipsum (à partir de 10.2003) : Dégivreur d’essuie-glace avant | |
| 9 | 50 | Relais « HEAD » (fusibles « HEAD LH LWR », « HEAD RH LWR », « HEAD LH UPR », « HEAD RH UPR ») |
| 10 | 30 | Allumage |
| 11 | 30 | Système de climatisation arrière |
| 12 | 30 | Avensis Verso, Picnic : Nettoyeur de phares |
| 15 | Ipsum : Prise de courant | |
| 13 | 7,5 | Phare antibrouillard arrière |
| 14 | 40 | Avensis Verso, Picnic : |
| sauf VSC (jusqu’à 10.2003) : ABS | ||
| à partir de 10.2003 : ABS, VSC | ||
| Ipsum : ABS, VSC | ||
| 50 | Avensis Verso, Picnic : | |
| VSC (jusqu’à 10.2003) : ABS, VSC | ||
| 15 | 30 | Avensis Verso, Picnic (jusqu’à 10.2003) : ABS, VSC |
| Ipsum : | ||
| sauf VSC (à partir de 10.2003) : ABS |
| 40 | Avensis Verso, Picnic (à partir de 10.2003) : ABS, VSC | |
| Ipsum : | ||
| jusqu’à 10.2003 : ABS | ||
| ou | ||
| VSC : ABS, VSC | ||
| 16 | 30 | Essence : Ventilateurs de refroidissement électriques |
| 40 | Diesel : ventilateurs de refroidissement électriques | |
| 17 | 30 | Essence : Ventilateurs de refroidissement électriques |
| 40 | Diesel : ventilateurs de refroidissement électriques | |
| 18 | 50 | Système de climatisation/chauffage |
| 19 | 140 | Relais « RR DEF » (fusibles « RR DEF », « MIR HTR ») relais « TAIL » (fusibles « TAIL », « PANEL »), relais « IG1 » (« ECU-IG », « GAUGE », « HTR » , ” SEAT HTR”, “SRS-IG”, “WIPER” fusibles), “PWR”, “RR HTR”, “DOOR”, “DOOR NR2”, “FR FOG”, “PWR OUTLET”, “STOP” , fusibles “AM1” |
| 20 | 15 | Phare droit (feux de route), tableau de bord |
| 21 | 15 | Phare gauche (feux de route) |
| 22 | 15 | Phare gauche (feux de croisement), réglage de la hauteur des phares avant |
| 23 | 15 | Phare droit (feux de croisement) |
| 24 | 15 | Système audio |
| 25 | 7,5 | Système de charge, système d’injection de carburant multipoint/séquentiel, ABS, suspension à commande électronique TOYOTA, système de verrouillage électrique des portes, vitres électriques, rappel de clé et rappel de lumière, avertissement de ceinture de sécurité, système audio, horloge, tableau de bord, phare, système de commande automatique des feux, feux de brouillard, feux arrière, feux de position, éclairage intérieur, aide au stationnement TOYOTA, système de climatisation, dégivrage de la lunette arrière |
| 26 | 10 | Éclairage intérieur, éclairage personnel, éclairage des pieds, éclairage des portes, éclairage du coffre, éclairage de courtoisie |
| Relais | ||
| R1 | Phare (HEAD) | |
| R2 | Avensis Verso, Picnic : (DIMMER) | |
| Ipsum (à partir de 10.2003) : FR DEF | ||
| R3 | Essence : Allumage (IG2) | |
| Diesel : Chauffage de carburant (FUEL HTR) | ||
| R4 | Klaxon | |
| R5 | Ventilateur de refroidissement électrique (FAN №2) | |
| R6 | Ventilateur de refroidissement électrique (FAN №1) | |
| R7 | Ventilateur de refroidissement électrique (FAN №3) | |
| R8 | Unité de commande moteur (EFI) | |
| Numéro | Ampérage [A] | Description |
| 1 | 7,5 | Système de démarrage, système d’injection de carburant multipoint/séquentiel ; |
| 2 | – | – |
| Relais | ||
| R1 | Démarrage (ST) | |
| R2 | 1CD-FTV : Unité de commande moteur (EDU) | |
| 1AZ-FE (à partir de 10.2003) : Capteur de rapport air-carburant (A/F) | ||
| R3 | Embrayage de compresseur de climatisation (MG/C) | |
Boîte à fusibles de relais
| Numéro | Fusible | Ampérage [A] | Description |
| 1 | HTR SUB 3 | 50 | Chauffage électrique |
| 2 | HTR SUB 1 | 50 | Chauffage électrique |
| 3 | HTR SUB 2 | 50 | Chauffage électrique |
| Relais | |||
| R1 | Chauffage électrique (HTR SUB 1) | ||
| R2 | Chauffage électrique (HTR SUB 2) | ||
| R3 | Chauffage électrique (HTR SUB 3) | ||
Boîte à fusibles de relais ABS
| Numéro | Fusible | Ampérage [A] | Description |
| 1 | – | – | – |
| Relais | |||
| R1 | – | ||
| R2 | DÉCONNEXION ABS | ||
| R3 | MOTEUR ABS | ||
À propos de la Toyota Avensis Verso (2000-2009)
La Toyota Avensis Verso, produite de 2000 à 2009, est un monospace (véhicule multi-usage) pratique conçu pour les familles et ceux qui ont besoin de plus d’espace. Ce modèle offre des sièges confortables pour jusqu’à sept passagers et un grand coffre, ce qui le rend idéal pour les longs trajets ou les excursions en famille. L’Avensis Verso était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient des performances fiables et une consommation de carburant efficace. Grâce à sa construction robuste et à sa fabrication de qualité, ce modèle a gagné en popularité auprès des conducteurs à la recherche d’un véhicule fiable et spacieux.
Schéma de la boîte à fusibles de la Toyota Avensis Verso
Cette page présente le schéma de la boîte à fusibles de la Toyota Avensis Verso, essentiel pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de la page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager les systèmes électriques du véhicule. Le schéma de la boîte à fusibles est un outil utile pour tout propriétaire souhaitant maintenir son véhicule en bon état technique.
