Peugeot Partner Tepee (2008-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot Partner Tepee (2008–2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot Partner Tepee (2008-2011) – schéma des fusibles
Année de fabrication : 2008, 2009, 2010, 2011.
Le fusible de l’allume-cigare (prise de courant) du Peugeot Partner Tepee (2008-2011) est le fusible 9 de la boîte à fusibles.
Fusibles de la console
| Numéro | Amp [A] | Description |
| 1 | 15 | Essuie-glace tertiaire |
| 2 | – | Réserve |
| 3 | 5 | Airbag |
| 4 | 10 | Climatisation ;
Connecteur de diagnostic ; Commande des rétroviseurs ; Faisceau de phares. |
| 5 | 30 | Vitres électriques |
| 6 | 30 | Verrouillage |
| 7 | 5 | Éclairage intérieur arrière ;
Liseuses avant ; Console de pavillon. |
| 8 | 20 | Système audio ;
Changeur de CD ; Affichage ; Détection de basse pression des pneus ; Alarme et sirène. |
| 9 | 30 | Prise 12 V avant et arrière |
| 10 | 15 | Montant central |
| 11 | 15 | Démarrage à faible courant |
| 12 | 15 | Capteur de pluie et de lumière ;
Airbag. |
| 13 | 5 | Tableau de bord |
| 14 | 15 | Aide au stationnement ;
Climatisation automatique ; Kit mains libres. |
| 15 | 30 | Verrouillage |
| 16 | – | Réserve |
| 17 | 40 | Dégivrage de la lunette arrière |
Fusibles dans l’habitacle
| N° | Amp [A] | Description |
| 36 | – | Réserve |
| 37 | 20 | Sièges chauffants |
| 38 | – | Réserve |
| 39 | 15 | Relais des rétroviseurs rabattables |
| 40 | 15 | Relais de la prise
de l’appareil de refroidissement. |
Fusibles sous le capot
| N° | Amp [A] | Description |
| 1 | 20 | Gestion moteur |
| 2 | 15 | Klaxon |
| 3 | 10 | Pompe de lave-glace avant et arrière |
| 4 | 20 | Pompe de lave-phares |
| 5 | 15 | Composants moteur |
| 6 | 10 | Capteur d’angle de braquage, ESP |
| 7 | 10 | Interrupteur de frein, interrupteur d’embrayage |
| 8 | 25 | Moteur de démarrage |
| 9 | 10 | Moteur des phares principaux ;
Unité de commande de stationnement. |
| 10 | 30 | Composants moteur |
| 11 | 40 | Réserve |
| 12 | 30 | Brosses |
| 13 | 40 | Interface système intégrée |
| 14 | 30 | Pompe |
| 15 | 10 | Phare de croisement droit |
| 16 | 10 | Phare de croisement gauche |
| 17 | 15 | Phare de route droit |
| 18 | 15 | Phare de route gauche |
Peugeot Partner Tepee (2012-2013) – schéma des fusibles
Année de fabrication : 2012, 2013.
Le fusible de l’allume-cigare (prise de courant) du Peugeot Partner Tepee (2012-2013) est le fusible 9 de la boîte à fusibles.

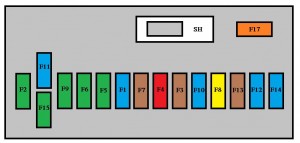

Fusibles de la console
| N° | Amp [A] | Description |
| 1 | 15 | Essuie-glace arrière |
| 2 | – | Non utilisé |
| 3 | 5 | Airbag |
| 4 | 10 | Climatisation ;
Connecteur de diagnostic ; Commande des rétroviseurs ; Phare principal. |
| 5 | 30 | Vitres électriques |
| 6 | 30 | Verrouillages |
| 7 | 5 | Éclairage intérieur arrière ;
Liseuses avant ; Console de pavillon. |
| 8 | 20 | Système audio ;
Lecteur CD ; Affichage ; Détection de basse pression des pneus ; Alarme et sirène. |
| 9 | 30 | Prise 12 V avant et arrière |
| 10 | 15 | Montant central |
| 11 | 15 | Clé basse tension |
| 12 | 15 | Capteur de pluie et de lumière ;
Airbag. |
| 13 | 5 | Tableau de bord |
| 14 | 15 | Aide au stationnement ;
Climatisation automatique ; Kit mains libres. |
| 15 | 30 | Verrouillages |
| 16 | – | Non utilisé |
| 17 | 40 | Désembuage et
dégivrage de la lunette arrière. |
Fusibles dans l’habitacle
| Numéro | Amp [A] | Description |
| 36 | – | Non utilisé |
| 37 | – | Non utilisé |
| 38 | – | Non utilisé |
| 39 | 15 | Relais pour rétroviseurs à mécanisme de rabattement électrique |
| 40 | 15 | Relais pour la prise
de l’appareil de refroidissement |
Fusibles sous le capot
| Numéro | Amp [A] | Description |
| 1 | 20 | Gestion moteur |
| 2 | 15 | Klaxon |
| 3 | 10 | Pompe de lave-glace avant et arrière |
| 4 | 20 | Pompe de lave-phares |
| 5 | 15 | Composants moteur |
| 6 | 10 | Capteur d’angle de braquage, ESP |
| 7 | 10 | Interrupteur de frein, interrupteur d’embrayage |
| 8 | 25 | Moteur de démarrage |
| 9 | 10 | Moteur des phares principaux ;
Unité de commande de stationnement. |
| 10 | 30 | Composants moteur |
| 11 | 40 | Non utilisé |
| 12 | 30 | Essuie-glaces |
| 13 | 40 | Interface système intégrée |
| 14 | 30 | Pompe |
| 15 | 10 | Phare de croisement droit |
| 16 | 10 | Phare de croisement gauche |
| 17 | 15 | Phare de route droit |
| 18 | 15 | Phare de route gauche |
Peugeot Partner Tepee (2014-2016) – schéma de la boîte à fusibles
Année de fabrication : 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) du Peugeot Partner Tepee (2014-2016) est le fusible 9 de la boîte à fusibles.
Fusibles de la console
| N° | Amp [A] | Description |
| 1 | 15 | Essuie-glace arrière |
| 2 | – | Non utilisé |
| 3 | 5 | Airbag |
| 4 | 10 | Climatisation ;
Prise de diagnostic ; Contrôle des rétroviseurs ; Faisceau de phares. |
| 5 | 30 | Vitres électriques |
| 6 | 30 | Verrouillages |
| 7 | 5 | Éclairage intérieur arrière ;
Liseuses avant ; Console de pavillon. |
| 8 | 20 | Système audio ;
Changeur de CD ; Affichage ; Détection de basse pression des pneus ; Alarme et sirène. |
| 9 | 30 | Prise 12 V avant et arrière |
| 10 | 15 | Montant central |
| 11 | 15 | Allumage basse tension |
| 12 | 15 | Capteur de pluie et de lumière ;
Airbag. |
| 13 | 5 | Tableau de bord |
| 14 | 15 | Aide au stationnement ;
Climatisation automatique ; Kit mains libres. |
| 15 | 30 | Verrouillages |
| 16 | – | Non utilisé |
| 17 | 40 | Désembuage et
dégivrage de la lunette arrière. |
Fusibles dans l’habitacle
| N° | Amp [A] | Description |
| 36 | – | Non utilisé |
| 37 | 20 | Sièges chauffants |
| 38 | – | Non utilisé |
| 39 | 15 | Relais des rétroviseurs rabattables |
| 40 | 15 | Relais de la prise
de l’appareil de refroidissement |

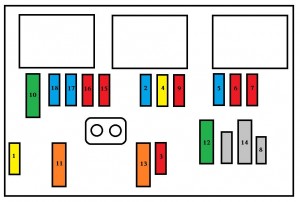

Fusibles sous le capot
| N° | Amp [A] | Description |
| 1 | 20 | Gestion moteur |
| 2 | 15 | Klaxon |
| 3 | 10 | Pompe de lave-glace avant et arrière |
| 4 | 20 | Pompe de lave-phares |
| 5 | 15 | Composants moteur |
| 6 | 10 | Capteur d’angle de braquage, ESP |
| 7 | 10 | Interrupteur de frein, interrupteur d’embrayage |
| 8 | 25 | Démarreur |
| 9 | 10 | Moteur des phares principaux ;
Unité de commande de stationnement. |
| 10 | 30 | Composants moteur |
| 11 | 40 | Non utilisé |
| 12 | 30 | Brosses d’essuie-glace |
| 13 | 40 | Interface système intégrée |
| 14 | 30 | Pompe |
| 15 | 10 | Phare de croisement droit |
| 16 | 10 | Phare de croisement gauche |
| 17 | 15 | Phare de route droit |
| 18 | 15 | Phare de route gauche |
À propos du Peugeot Partner Tepee (2008-2016)
Le Peugeot Partner Tepee, produit de 2008 à 2016, est un véhicule pratique et polyvalent, très apprécié des familles et des professionnels. Ce modèle est réputé pour son espace et son confort, offrant amplement de place pour les passagers et le chargement. Le Partner Tepee est équipé de diverses motorisations, y compris des moteurs essence et diesel, qui offrent un bon équilibre entre performance et économie. Le véhicule est également apprécié pour sa fiabilité et sa facilité d’entretien, ce qui en fait un choix idéal pour ceux qui recherchent une voiture pratique et robuste.
Schéma de la boîte à fusibles du Peugeot Partner Tepee
Cette page présente le schéma de la boîte à fusibles du Peugeot Partner Tepee, essentiel pour l’entretien et les réparations du véhicule. Sur ce modèle, les boîtes à fusibles sont généralement situées dans le compartiment moteur et à l’intérieur, sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé du système électrique du véhicule, et une bonne compréhension de son schéma peut aider à résoudre rapidement les problèmes.
