Peugeot 607 (1999-2009) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 607 (1999–2009), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Peugeot 607 (1999-2004) – schéma de la boîte à fusibles
Année de fabrication : 1999, 2000, 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 607 (1999-2004) est le fusible F10 dans la boîte à fusibles du tableau de bord.

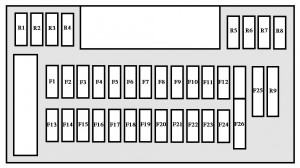

Boîte à fusibles dans l’habitacle – BSI
| N° | Amp [A] | Description |
| R | – | Fusibles de rechange |
| F1 | 30 | Verrouillage, super-verrouillage |
| F2 | 20 | Amplificateur radio |
| F3 | 30 | Système de pulvérisation du pare-brise |
| F4 | 30 | Commandes de vitre arrière sur les portes arrière |
| F5 | 15 | Antidémarrage électronique ;
Écran monochrome ; Écran couleur ; Tableau de bord ; Commande de climatisation ; Système audio/téléphone. |
| F6 | 10 | Feu stop arrière droit |
| F7 | 10 | Commandes ;
Éclairage des feux arrière ; Éclairage de plafond avant ; Éclairage de plafond arrière ; Éclairage arrière ; Éclairage de plaque d’immatriculation ; Réglage de la hauteur des phares. |
| F8 | 10 | Connecteur de diagnostic ;
Unité de commande de réglage de la hauteur des phares ; Récepteur de verrouillage HF ; Capteur de température de l’air dans l’habitacle ; Récepteur HF de basse pression des pneus. |
| F9 | 20 | Système de pulvérisation des phares |
| F10 | 20 | Éclairage de la boîte à gants ;
Allume-cigare avant ; Éclairage supplémentaire avant et arrière ; Rétroviseur électrochrome ; Rétroviseurs extérieurs électriques. |
| F11 | 5 | Unité de commande pour les
phares automatiques ; Unité de commande des airbags ; Relais de sécurité pour les phares automatiques. |
| F12 | 30 | Commandes de vitre arrière sur le panneau conducteur,
vitres arrière |
| F13 | 30 | Essuie-glaces |
| F14 | 15 | Non utilisé |
| F15 | 15 | Contrôle sur les portes |
| F16 | 15 | Allume-cigare arrière |
| F17 | 5 | Rétroviseurs extérieurs chauffants |
| F18 | 15 | Feu stop arrière gauche ;
Feu stop supplémentaire. |
| F19 | 10 | Unité de commande d’assistance
au stationnement ; Unité de commande de navigation. |
| F20 | 15 | Sirène d’alarme,
Unité de commande avec écran monochrome ou couleur, Récepteur HF, Système audio/téléphone, Unité de commande de navigation monochrome ou couleur, Unité de commande de carburant diesel supplémentaire. |
| F21 | 15 | Connecteur de diagnostic ;
Prise pour remorque ; Relais des feux de position de la remorque. |
| F22 | 15 | Unité de commande supplémentaire pour les
moteurs diesel ; unité de commande de mémoire du siège conducteur ; Contrôle – porte conducteur ; Contrôle – porte passager. |
| F23 | 30 | Vitre conducteur ;
Vitre passager ; Retour automatique du toit ouvrant ; Interrupteur de vitre passager sur les panneaux de porte conducteur. |
| F24 | 10 | Feu de brouillard arrière |
| F25 | 40 | Dérivation PARC |
| F26 | 40 | Écran arrière chauffant ;
Amplificateur radio pour l’antenne. |
| R1 – R10 | – | Fusibles de rechange |

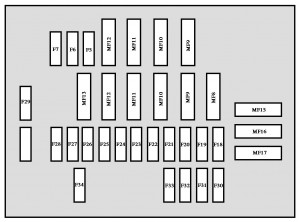

Fusibles du compartiment moteur
| Numéro | Amp [A] | Description |
| MF1 | 70 | Interface système intégrée
(pare-brise chauffant ; rétroviseurs extérieurs chauffants ; essuie-glace de pare-brise ; buse de pulvérisation de vitre ; buse de pulvérisation de phare). |
| MF2 | 50 | Ventilateur |
| MF3 | 50 | Moteur de pompe ESP |
| 60 | Unité hydraulique ABS | |
| MF4 | 40 | Ventilateur de climatisation |
| F5 | 20 | Klaxon, relais de commande de klaxon |
| F6 | 20 | Sièges avant et arrière chauffants à gauche |
| F7 | 20 | Sièges avant et arrière chauffants à droite |
| MF8 | 70 | Interface système intégrée |
| MF9 | 30 | Siège passager électrique |
| MF10 | 20 | Unité de commande automatique
d’éclairage des phares. |
| MF11 | 50 | Interface système intégrée |
| MF12 | 70 | Alimentation d’allumage
(+ accessoires/allumage contrôlé + accessoires). |
| MF13 | 20 | Unité de commande automatique
d’éclairage des phares. |
| F14 | 15 | Double alimentation du relais d’injection |
| MF15 | – | Non utilisé |
| MF16 | – | Non utilisé |
| MF17 | 30 | Unité hydraulique ESP |
| F18 | 30 | Alimentation d’allumage (+ démarreur) |
| F19 | 20 | Unité de commande de suspension variable |
| F20 | 10 | Relais du groupe de ventilateurs ;
Interrupteur de sécurité du régulateur de vitesse ; Interrupteur de transmission manuelle ; Interrupteur de feux de recul de transmission manuelle ou interrupteur multifonction de transmission automatique ; Régulateur automatique d’éclairage des phares ; Capteur de vitesse du véhicule ; Capteur de niveau de liquide de refroidissement ; Capteur d’eau dans le diesel ; Régulateur de l’interrupteur d’alimentation du relais. |
| F21 | 5 | Régulateur de transmission automatique ;
Interrupteur multifonction de transmission automatique. |
| F22 | 25 | Unité de commande ESP |
| F23 | 15 | Chauffage diesel |
| F24 | 5 | Unité de commande moteur ;
Unité de commande double. |
| F25 | 15 | Pompe à carburant |
| F26 | 30 | Unité de commande de mémoire du siège conducteur |
| F27 | 10 | Double alimentation du relais d’injection |
| F28 | 30 | Résistance de dégivrage du papillon ;
Électrovanne du collecteur d’admission ; Débitmètre ; Pompe d’injection du désactivateur de piston ; Chauffage d’huile. |
| F29 | 30 | Pompe à air ;
Régulateur d’ajout de diesel ; Injecteur d’ajout de diesel. |
| F30 | – | Non utilisé |
| F31 | 5 | Verrouillage automatique de la transmission |
| F32 | 10 | Unité de commande ESP ou ABS |
| F33 | 15 | Régulateur de transmission automatique ;
Interrupteur multifonction de transmission automatique (sauf feux de recul) ; Commande séquentielle de transmission automatique. |
| F34 | 5 | Capteurs d’oxygène ;
Électrovanne de recirculation des gaz d’échappement ; Électrovanne du papillon de recirculation des gaz d’échappement ; Électrovanne de régulation de la pression du turbo. |
Peugeot 607 (2005) – schéma de la boîte à fusibles
Année de fabrication : 2005.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 607 (2005) est le fusible F9 dans la boîte à fusibles du tableau de bord.
Fusibles du tableau de bord
| N° | Amp [A] | Description |
| F31 | 5 | Feu stop droit |
| F32 | 5 | Feu stop gauche |
| F33 | 5 | Troisième feu stop |
| F34 | 5 | Alimentation audio/téléphonique |
| F35 | 5 | Unité de commande pour la détection
de basse pression des pneus ; Changeur de CD. |
| F36 | 30 | Relais du siège passager |
| F37 | 30 | Sièges passager chauffants
et arrière droit. |
| F38 | 30 | Sièges conducteur chauffants
et arrière gauche. |
| F39 | 30 | Relais du siège conducteur |
| F40 | 5 | Prise de diagnostic |
| N° | Amp [A] | Description |
| F1 | 15 | Pompe de lave-glace avant et
capteur de niveau de liquide de lave-glace. |
| F2 | 30 | Terre fermée et bloquée |
| F3 | 5 | Airbag |
| F4 | 10 | Interrupteur d’embrayage ;
Interrupteur de frein multifonction ; Connecteur de diagnostic ; Capteur ESP ; Groupe d’airbags et de prétensionneurs ; Relais BCP3 de climatisation ; Rétroviseur électrochrome. |
| F5 | 30 | Vitres électriques avant et
alimentation du toit ouvrant. |
| F6 | 30 | Alimentation des vitres électriques arrière |
| F7 | 5 | Interrupteur d’éclairage de l’habitacle ;
Éclairage supplémentaire ; Lampes de lecture de carte ; Rétroviseur supplémentaire. |
| F8 | 20 | Alimentation de l’écran multifonction ;
Commande au volant ; Sirène d’alarme ; Boîte à fusibles supplémentaire pour remorque. |
| F9 | 30 | Allume-cigares avant et arrière |
| F10 | 15 | Alimentation de l’unité de commande du réservoir d’additif |
| F11 | 15 | Contrôleur de transmission automatique,
interrupteur de sélection de position de transmission automatique ; Interrupteur d’allumage. |
| F12 | 15 | Alimentation de la boîte à fusibles de la remorque ;
Kit mains-libres ; Relais de sièges ; Module de mémoire de siège ; Capteur de pluie et de lumière. |
| F13 | 5 | Alimentation de la boîte à fusibles du moteur ;
Alimentation du régulateur de phares, |
| F14 | 15 | Alimentation de l’unité de commande
d’assistance au stationnement ; Interrupteur de réglage des phares ; Tableau de bord, climatisation ; Airbag et groupe de prétensionneurs. |
| F15 | 30 | Alimentation des serrures |
| F17 | 40 | Lunette arrière chauffante et
rétroviseurs chauffants. |
Fusibles du compartiment moteur
| N° | Amp [A] | Description |
| F1 | 20 | Contrôle du relais
du groupe de ventilateurs ; Relais d’alimentation de l’unité de commande du moteur. |
| F2 | 15 | Klaxon |
| F3 | 10 | Essuie-glace
avant et arrière |
| F4 | 20 | Pulvérisateur de phares |
| F5 | 15 | Pompe à carburant et valve
électromagnétique de vidange du réservoir. |
| F6 | 10 | Direction assistée ;
Contrôleur de suspension ; Transmission automatique. |
| F7 | 10 | Unité de commande moteur ;
Unité de commande ESP. |
| F8 | 15 | Bobine du moteur de démarrage |
| F9 | 10 | Capteur de niveau,
chauffage de l’habitacle (HDI), interrupteur. |
| F10 | 30 | Actionneurs de commande moteur
(bobine d’allumage, électrovannes, capteurs d’oxygène, unité de commande, injecteurs) |
| F11 | 40 | Relais du ventilateur de climatisation |
| F12 | 30 | Relais d’essuie-glace
de pare-brise. |
| F13 | 40 | Alimentation intégrée
de l’interface système (allumage positif) |
| F14 | 30 | Pompe à air (essence) |
Peugeot 607 (2006) – schéma des fusibles
Année de fabrication : 2006.

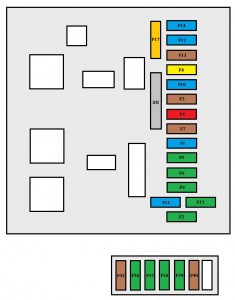

Le fusible de l’allume-cigare (prise de courant) de la Peugeot 607 (2006) est le fusible F9 dans la boîte à fusibles du tableau de bord.
Fusibles du tableau de bord
| N° | Amp [A] | Description |
| F31 | 5 | Feu stop droit |
| F32 | 5 | Feu stop gauche |
| F33 | 5 | Troisième feu stop |
| F34 | 5 | Alimentation audio/téléphonique |
| F35 | 5 | Unité de commande de détection
de pression de pneus trop basse ; Changeur de CD. |
| F36 | 30 | Relais du siège passager |
| F37 | 30 | Sièges chauffants
passager et arrière droit. |
| F38 | 30 | Siège conducteur chauffant
et arrière gauche. |
| F39 | 30 | Relais du siège conducteur |
| F40 | 5 | Connecteur de diagnostic |
| Numéro | Amp [A] | Description |
| F1 | 15 | Pompe de lave-glace avant et
capteur de niveau de liquide de lave-glace |
| F2 | 30 | Terre bloquée et coincée |
| F3 | 5 | Airbag |
| F4 | 10 | Interrupteur d’embrayage, interrupteur
de frein double ; Connecteur de diagnostic ; Capteur ESP ; Groupe d’airbags et de tendeurs ; Relais BCP3 climatisation ; Rétroviseur électrochrome. |
| F5 | 30 | Vitres électriques avant et
alimentation du toit ouvrant. |
| F6 | 30 | Alimentation des vitres électriques arrière |
| F7 | 5 | Interrupteur d’éclairage de l’habitacle ;
Éclairage supplémentaire ; Lampes de lecture de carte ; Rétroviseur supplémentaire. |
| F8 | 20 | Alimentation de l’écran multifonction ;
Commande au volant ; Sirène d’alarme ; Boîte à fusibles supplémentaire de la remorque. |
| F9 | 30 | Allume-cigares avant et arrière (max. 100 W) |
| F10 | 15 | Alimentation de l’unité de commande
du réservoir d’additif. |
| F11 | 15 | Contrôleur de transmission automatique,
interrupteur de sélection de position de transmission automatique, interrupteur d’allumage |
| F12 | 15 | Alimentation du répartiteur de fusibles
de la remorque ; Kit mains-libres ; Relais de sièges ; Module de mémoire de siège ; Capteur de pluie et de lumière. |
| F13 | 5 | Alimentation du répartiteur de fusibles du moteur,
alimentation du réglage des phares |
| F14 | 15 | Alimentation de l’unité de commande
d’assistance au stationnement ; Interrupteur de réglage des phares ; Tableau de bord ; Climatisation ; Airbag et groupe de tendeurs. |
| F15 | 30 | Alimentation des serrures |
| F17 | 40 | Lunette arrière chauffante et
rétroviseurs chauffants. |
Fusibles du compartiment moteur
| Numéro | Amp [A] | Description |
| F1 | 20 | Contrôle du relais
du ventilateur ; Relais de puissance de l’unité de commande de contrôle moteur. |
| F2 | 15 | Klaxon |
| F3 | 10 | Essuie-glace
avant et arrière. |
| F4 | 20 | Système de pulvérisation des phares |
| F5 | 15 | Pompe à carburant et valve
électromagnétique de vidange du réservoir. |
| F6 | 10 | Direction assistée ;
Contrôleur de suspension ; Transmission automatique. |
| F7 | 10 | Unité de contrôle moteur ;
Unité de contrôle ESP. |
| F8 | 15 | Bobine de démarrage |
| F9 | 10 | Capteur de niveau ;
chauffage de l’habitacle (HDI) ; interrupteur. |
| F10 | 30 | Actionneurs de contrôle moteur
(bobine d’allumage, électrovannes, capteurs d’oxygène, unité de contrôle, injecteurs). |
| F11 | 40 | Relais du ventilateur
de climatisation. |
| F12 | 30 | Relais de l’essuie-glace
de pare-brise. |
| F13 | 40 | Alimentation intégrée
de l’interface système (allumage positif). |
| F14 | 30 | Pompe à air (essence) |
Peugeot 607 (2007-2008) – schéma des fusibles
Année de fabrication : 2007, 2008.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 607 (2007-2008) est le fusible F9 dans la boîte à fusibles du tableau de bord.
Fusibles du tableau de bord
| N° | Amp [A] | Description |
| F31 | 5 | Feu stop droit |
| F32 | 5 | Feu stop gauche |
| F33 | 5 | Troisième feu stop |
| F34 | 5 | Non utilisé |
| F35 | 5 | Unité de commande de détection
de pression de pneus trop basse ; Changeur de CD. |
| F36 | 30 | Relais du siège passager |
| F37 | 30 | Sièges passager et arrière droit chauffants |
| F38 | 30 | Sièges conducteur et arrière gauche chauffants |
| F39 | 30 | Relais du siège conducteur |
| F40 | 5 | Connecteur de diagnostic |
| N° | Amp [A] | Description |
| F1 | 15 | Pompe de lave-glace avant et
capteur de niveau de liquide de lave-glace. |
| F2 | 30 | Terre bloquée et coincée |
| F3 | 5 | Airbag |
| F4 | 10 | Interrupteur d’embrayage ;
Interrupteur de frein à double fonction ; Connecteur de diagnostic ; Capteur ESP ; Rétroviseur électrochrome. |
| F5 | 30 | Vitres électriques avant et
alimentation du toit ouvrant. |
| F6 | 30 | Alimentation des vitres électriques arrière |
| F7 | 5 | Interrupteur de l’habitacle ;
Éclairage supplémentaire ; Lampes de lecture de carte ; Rétroviseur supplémentaire. |
| F8 | 20 | Alimentation de l’écran multifonction ;
Commande au volant ; Sirène d’alarme ; Alimentation du répartiteur de fusibles de la remorque ; Audio RD4 ; RT4 audio GPS/téléphone ; Rétroviseur électrique et commande des vitres électriques avant et arrière. |
| F9 | 30 | Allume-cigare avant et arrière (max 100 W) |
| F10 | 15 | Alimentation de l’unité de commande du réservoir d’additif |
| F11 | 15 | Régulateur de transmission automatique ;
Interrupteur de sélection de position de transmission automatique ; Interrupteur d’allumage. |
| F12 | 15 | Alimentation du répartiteur de fusibles de la remorque ;
Kit mains-libres ; Relais de sièges ; Module de mémoire de siège ; Capteur de pluie et de lumière. |
| F13 | 5 | Alimentation du répartiteur de fusibles du moteur |
| F14 | 15 | Alimentation de l’unité de commande
d’assistance au stationnement ; Interrupteur de réglage des phares ; Tableau de bord, climatisation ; Airbag et groupe de prétensionneurs. |
| F15 | 30 | Alimentation des serrures |
| F17 | 40 | Lunette arrière chauffante et
rétroviseurs chauffants. |
Fusibles du compartiment moteur
| Numéro | Amp [A] | Description |
| F1 | 20 | Unité de commande moteur |
| F2 | 15 | Klaxon |
| F3 | 10 | Store électrique arrière |
| F4 | 20 | Dispositif de pulvérisation des phares |
| F5 | 15 | Pompe à carburant
(sauf 2 litres HDI 16 V et 2,2 litres HDI 16 V) ; Chauffage du carburant diesel (2 litres HDI 16 V) ; Actionneurs de commande moteur (2,2 litres HDI 16 V). |
| F6 | 10 | Direction assistée ;
Contrôleur de suspension ; Transmission automatique ; Régulation automatique des phares. |
| F7 | 10 | Capteur de débit d’air moteur
(2,2 l HDI 16 V) ; Contrôleur ESP. |
| F8 | 15 | Bobine de démarrage |
| F9 | 10 | Capteur de niveau de liquide de refroidissement ;
Chauffage de l’habitacle (HDI) ; Interrupteur STOP. |
| F10 | 30 | Actionneurs de commande moteur
(injecteurs, bobine d’allumage, électrovannes, capteurs d’oxygène) |
| F11 | 40 | Relais du ventilateur de climatisation |
| F12 | 30 | Relais d’essuie-glace |
| F13 | 40 | Alimentation de l’interface des systèmes intégrés
(allumage positif). |
| F14 | 30 | Pompe à air |
| F15 | 10 | Phare de croisement droit |
| F 16 | 10 | Phare de croisement gauche |
| F17 | 15 | Phare de route gauche |
| F18 | 15 | Phare de route droit |
| F19 | 15 | Chauffage d’huile
(2,2 litres 16 V et 2 litres HDI 16 V) ; Électrovanne de chauffage d’air à l’admission (2 litres HDI 16 V) ; Capteur de débit d’air (2 litres HDI 16 V) ; Pompe d’injection (2,2 litres HDI 16 V) ; Capteur d’oxygène ; Électrovanne de purge du réservoir (3 litres V6 24V). |
| F20 | 10 | Capteur d’eau dans le diesel
(2 litres HDI 16 V et 2,2 litres HDI 16 V) ; Électrovanne de régulation du turbocompresseur (2 litres HDI 16 V) ; Électrovannes de distribution et d’échappement (3 litres V6 24 V). |
| F21 | 10 | Contrôle du relais
du groupe de ventilateurs. |
Peugeot 607 (2009) – schéma des fusibles
Année de fabrication : 2009.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 607 (2009) est le fusible F9 dans la boîte à fusibles du tableau de bord.
Fusibles du tableau de bord
| N° | Amp [A] | Description |
| F31 | 5 | Éclairage du feu stop droit |
| F32 | 5 | Éclairage du feu stop gauche |
| F33 | 5 | Troisième feu stop |
| F34 | 5 | Non utilisé |
| F35 | 5 | Unité de commande de détection
de basse pression des pneus ; Changeur de CD. |
| F36 | 30 | Relais du siège passager |
| F37 | 30 | Sièges passager chauffants et
arrière droit. |
| F38 | 30 | Sièges conducteur chauffants et
arrière gauche. |
| F39 | 30 | Relais du siège conducteur |
| F40 | 5 | Connecteur de diagnostic |
| Numéro | Amp [A] | Description |
| F1 | 15 | Pompe de lave-glace avant et
capteur de niveau de liquide de lave-glace. |
| F2 | 30 | Terre fermée et bloquée |
| F3 | 5 | Airbag |
| F4 | 10 | Interrupteur d’embrayage ;
Interrupteur de frein à double fonction ; Connecteur de diagnostic ; Capteur ESP ; Rétroviseur électrochrome. |
| F5 | 30 | Vitres électriques avant et
alimentation du toit ouvrant. |
| F6 | 30 | Alimentation des vitres électriques arrière |
| F7 | 5 | Interrupteur de l’habitacle ;
Éclairage supplémentaire ; Lampes de lecture ; Rétroviseur supplémentaire. |
| F8 | 20 | Alimentation de l’écran multifonction ;
Commande au volant ; Sirène d’alarme ; Alimentation du schéma de fusibles de la remorque ; Audio RD4 ; RT4 GPS audio/téléphone ; Rétroviseur électrique et commande des vitres électriques avant et arrière. |
| F9 | 30 | Allume-cigares avant et arrière (max 100 W) |
| F10 | 15 | Alimentation de l’unité de commande
du réservoir d’additif. |
| F11 | 15 | Contrôleur de transmission automatique ;
Interrupteur de sélection de position de transmission automatique ; Interrupteur d’allumage. |
| F12 | 15 | Alimentation du schéma de fusibles de la remorque ;
Kit mains-libres ; Relais de sièges ; Module de mémoire de siège ; Capteur de pluie et de lumière. |
| F13 | 5 | Alimentation du schéma de fusibles du moteur |
| F14 | 15 | Alimentation de l’unité de commande
d’assistance au stationnement ; Interrupteur de réglage des phares ; Tableau de bord, climatisation ; Airbag et groupe de prétensionneurs. |
| F15 | 30 | Alimentation des serrures |
| F17 | 40 | Lunette arrière chauffante et
rétroviseurs chauffants. |
Fusibles du compartiment moteur
| N° | Amp [A] | Description |
| F1 | 20 | Unité de commande moteur |
| F2 | 15 | Klaxon |
| F3 | 10 | Store électrique arrière |
| F4 | 20 | Buse de pulvérisation des phares |
| F5 | 15 | Pompe à carburant
(sauf 2 litres HDI 16 V) ; chauffage diesel (2 litres HDI 16 V) ; turbo et unité de chauffage diesel (2,7 litres HDI 24 V). |
| F6 | 10 | Direction assistée ;
Régulateur de suspension ; Transmission automatique ; Régulation automatique des phares. |
| F7 | 10 | Unité de commande ESP |
| F8 | 15 | Bobine de démarrage |
| F9 | 10 | Capteur de niveau de liquide de refroidissement ;
Chauffage de l’habitacle (HDI) ; Interrupteur STOP. |
| F10 | 30 | Actionneurs de commande moteur
(injecteurs, bobine d’allumage, électrovannes, capteurs d’oxygène). |
| F11 | 40 | Relais du ventilateur de climatisation |
| F12 | 30 | Relais d’essuie-glace |
| F13 | 40 | Alimentation de l’interface
des systèmes intégrés (allumage positif). |
| F14 | 30 | Pompe à air |
| F15 | 10 | Éclairage des feux de route droit |
| F 16 | 10 | Éclairage des feux de route gauche |
| F17 | 15 | Phare de croisement gauche |
| F18 | 15 | Phare de croisement droit |
| F19 | 15 | Chauffage d’huile (2 litres HDI 16 V) ;
Électrovanne de chauffage d’air à l’admission (2 litres HDI 16 V) ; Capteur de débit d’air (2 litres HDI 16 V et 2,7 litres V6 HDI 24 V) ; Capteur d’oxygène. |
| F20 | 10 | Capteur d’eau dans le diesel
(2 litres HDI 16V) ; Pompe d’injection (2,7 litres V6 HDI 24V) ; Électrovanne de régulation du turbo (2 litres HDI 16V). |
| F21 | 10 | Contrôle du relais
du groupe de ventilateurs ; Groupe de ventilateurs auxiliaires (2,7 litres V6 HDI 24 V). |
À propos de la Peugeot 607 (1999-2009)
La Peugeot 607, produite de 1999 à 2009, est une berline de luxe conçue pour offrir confort et élégance. Ce modèle était réputé pour son intérieur spacieux et ses technologies avancées, innovantes pour l’époque. La Peugeot 607 proposait diverses options de motorisation, y compris des variantes essence et diesel, allant des moteurs 2.0 litres aux V6 3.0 litres. Grâce à son design sophistiqué et ses moteurs performants, elle est devenue populaire auprès des conducteurs recherchant une combinaison de puissance et de confort.
Schéma de la boîte à fusibles de la Peugeot 607
Cette page présente le schéma de la boîte à fusibles de la Peugeot 607, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et à l’intérieur du véhicule, sous le tableau de bord. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé qui assure la protection des circuits électriques de votre véhicule.
