Peugeot Expert (2004-2006) – Boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Peugeot Expert 2004-2006, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot Expert (2004) – schéma des fusibles
Année de fabrication : 2004.
Le fusible de l’allume-cigare (prise de courant) dans le Peugeot Expert (2004) est le fusible 23 du tableau de fusibles du tableau de bord.
Tableau de fusibles dans le compartiment moteur
| N° | Amp [A] | Description |
| 1 | 20 | Pompe à carburant |
| 2 | 10 | Phare de croisement droit |
| 3 | 10 | Phare de croisement gauche |
| 4 | – | Non utilisé |
| 5 | – | Latéral |
| 6 | 10 | Antidémarrage moteur |
| 7 | 10 | Sonde catalyseur |
| 8 | 20 | Dispositif d’attelage |
| 9 | 25 | Groupe ventilateur 1-120 W. |
| 30 | Groupe ventilateur 1-180 W. | |
| 10 | 15 | Feux de brouillard |
| 11 | – | Non utilisé |
| 12 | 10 | Feu de route gauche |
| 13 | 10 | Feu de route droit |
| MF1 | 70 | Relais de fonctionnement moteur |
| MF2 | 70 | Unité de commande ABS ;
Contacteur d’allumage. |
| MF3 | 30 | Ventilateur d’air ;
Climatisation. |
| MF4 | 30 | Installation du ventilateur |
Schéma des fusibles de la console
| Numéro | Amp [A] | Description |
| 1 | – | Non utilisé |
| 2 | 10 | Appareil de diagnostic ;
Unité de commande ABS ; Feux de recul ; Rétroviseurs chauffants. |
| 3 | – | Non utilisé |
| 4 | 5 | Tableau de bord ;
Signal sonore de dépassement de vitesse ; Capteur de vitesse ; Capteur de présence d’eau dans le filtre à gazole. |
| 5 | 15 | Régulateur de vitesse ;
Contacteur de frein ; Contacteur d’embrayage ; Feux stop. |
| 6 | 5 | Éclairage intérieur ;
Tableau de bord ; Système audio. |
| 7 | 30 | Lunette arrière chauffante |
| 8 | 30 | Unité de protection de l’habitacle |
| 9 | 5 | Unité de protection de l’habitacle |
| 10 | – | Non utilisé |
| 11 | 5 | Relais du groupe ventilateur ;
Relais du compresseur. |
| 12 | 10 | Vitres électriques ;
Relais du ventilateur d’air ; Contacteur de dégivrage de la lunette arrière ; Climatisation ; Convertisseur de pression. |
| 13 | 15 | Feux de détresse |
| 14 | 30 | Vitres électriques |
| 15 | – | Non utilisé |
| 16 | – | Non utilisé |
| 17 | 20 | Klaxon |
| 18 | 20 | Feu arrière avec feux de brouillard |
| 19 | 5 | Régulateur de vitesse ;
Signal de feux allumés ; Éclairage du tableau de bord ; Système audio ; Contacteur de dégivrage de la lunette arrière ; Contacteur de feux de détresse ; Panneau de commande de la climatisation. |
| 20 | 5 | Contacteur de réglage de la hauteur des phares ;
Feux de position avant gauche et droit. |
| 21 | 5 | Feux de position arrière gauche et droit ;
Éclairage de la plaque d’immatriculation. |
| 22 | – | Non utilisé |
| 23 | 20 | Allume-cigare |
| 24 | 10 | Système audio |
| 25 | 10 | Feux de signalisation ;
Rétroviseurs électriques ; Clignotants. |
| 26 | 30 | Horloge d’essuie-glace ;
Essuie-glace avant ; Pompe et buse de lave-glace. |
| 27 | – | Non utilisé |
| 28 | 5 | Tableau de bord ;
Relais de commande des vitres. |
Peugeot Expert (2005-2006) – schéma des fusibles
Année de fabrication : 2005, 2006.
Le fusible de l’allume-cigare (prise de courant) dans le Peugeot Expert (2005-2006) est le fusible 23 de la boîte à fusibles du tableau de bord.

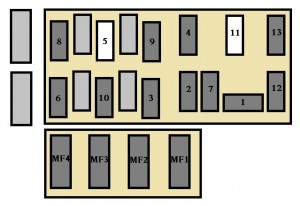

Boîte à fusibles dans le compartiment moteur
| Numéro | Amp [A] | Description |
| 1 | 20 | Pompe à carburant |
| 2 | 10 | Phare de croisement droit |
| 3 | 10 | Phare de croisement gauche |
| 4 | 25 | Buse de lave-phares |
| 5 | – | Bras |
| 6 | 10 | Antidémarrage moteur |
| 7 | 10 | Sonde catalyseur |
| 8 | 20 | Dispositif d’attelage |
| 9 | 25 | Groupe ventilateur 1-120 W. |
| 30 | Groupe ventilateur 1-180 W. | |
| 10 | 15 | Feux de brouillard |
| 11 | – | Non utilisé |
| 12 | 10 | Feu de route gauche |
| 13 | 10 | Phare de route droit |
| MF1 | 70 | Relais de fonctionnement moteur |
| MF2 | 70 | Unité de commande ABS – contacteur d’allumage. |
| MF3 | 30 | Ventilateur d’air – Climatisation. |
| MF4 | 30 | Installation du ventilateur |

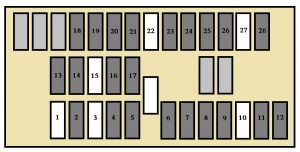

Boîte à fusibles de la console
| N° | Amp [A] | Description |
| 1 | – | Non utilisé |
| 2 | 10 | Prise de diagnostic ; Unité de commande ABS ; Feux de recul ; Rétroviseurs chauffants. |
| 3 | – | Non utilisé |
| 4 | 5 | Tableau de bord ; Avertisseur sonore de dépassement de vitesse ; Capteur de vitesse ; Capteur de présence d’eau dans le filtre à gazole. |
| 5 | 15 | Régulateur de vitesse ; Contacteur de frein ; Contacteur d’embrayage ; Feux stop. |
| 6 | 5 | Éclairage intérieur ; Tableau de bord ; Système audio. |
| 7 | 30 | Lunette arrière chauffante |
| 8 | 30 | Unité de protection de l’habitacle. |
| 9 | 5 | Unité de protection de l’habitacle. |
| 10 | – | Non utilisé |
| 11 | 5 | Relais du groupe ventilateur ; Relais du compresseur. |
| 12 | 10 | Vitres électriques ; Relais du ventilateur d’air ; Contacteur de dégivrage de la lunette arrière ; Climatisation ; Pressostat. |
| 13 | 15 | Feux de détresse |
| 14 | 30 | Vitres électriques |
| 15 | – | Non utilisé |
| 16 | – | Non utilisé |
| 17 | 20 | Klaxon |
| 18 | 20 | Feu arrière de brouillard |
| 19 | 5 | Régulateur de vitesse ; Avertisseur sonore de feux allumés ; Éclairage du tableau de bord ; Système audio ; Contacteur de dégivrage de la lunette arrière ; Contacteur de feux de détresse ; Panneau de commande de la climatisation. |
| 20 | 5 | Contacteur de réglage de la hauteur des phares ; Feux de position avant gauche et droit. |
| 21 | 5 | Feux de position arrière gauche et droit ; Éclairage de la plaque d’immatriculation. |
| 22 | – | Non utilisé |
| 23 | 20 | Allume-cigare |
| 24 | 10 | Système audio |
| 25 | 10 | Feux de signalisation ; Rétroviseurs électriques ; Clignotants. |
| 26 | 30 | Horloge d’essuie-glace avant ; Essuie-glace avant ; Pompe et buse de lave-glace. |
| 27 | – | Non utilisé |
| 28 | 5 | Tableau de bord ; Relais de commande des vitres. |
À propos du Peugeot Expert (2004-2006)
Le Peugeot Expert des années 2004-2006 est un véhicule utilitaire pratique et fiable, populaire auprès des entrepreneurs et des artisans. Ce modèle est connu pour sa construction robuste et son intérieur spacieux, offrant amplement d’espace pour le chargement et les passagers. Le Peugeot Expert était disponible avec diverses motorisations, y compris des moteurs diesel, réputés pour leur économie et leur fiabilité. Grâce à sa polyvalence et sa durabilité, ce modèle est idéal pour ceux qui ont besoin d’un partenaire fiable pour les tâches quotidiennes.
Schéma de la boîte à fusibles du Peugeot Expert
Cette page présente le schéma de la boîte à fusibles du Peugeot Expert des années 2004-2006, essentiel pour l’entretien et les réparations corrects du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité de votre véhicule, il est donc important de connaître sa configuration.
