Peugeot Expert VU (2007-2019) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot Expert VU (2007–2019), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).
Peugeot Expert VU (2007-2012) – schéma de répartition des fusibles
Année de production : 2007, 2008, 2009, 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) du Peugeot Expert VU (2007-2012) est le fusible 9 dans la répartition des fusibles du tableau de bord.

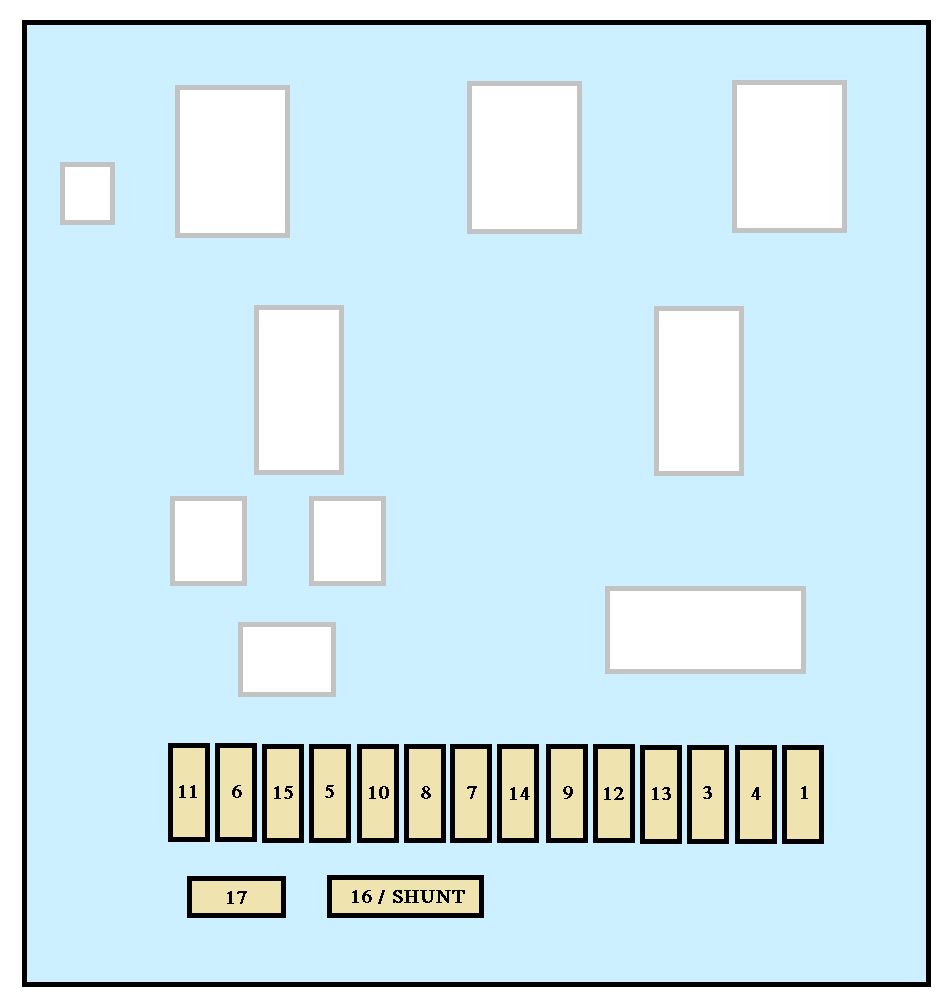

Fusibles du tableau de bord à droite
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Essuie-glace arrière |
| 2 | – | Non utilisé |
| 3 | 5 | Unité de commande d’airbag |
| 4 | 10 | Capteur d’angle de braquage ;
Connecteur de diagnostic ; Capteur ESP ; Ventilation manuelle ; Interrupteur d’embrayage ; Hauteur du faisceau des phares ; Pompe du filtre à particules. |
| 5 | 30 | Rétroviseurs électriques ;
Moteur de vitre passager. |
| 6 | 30 | Alimentation des vitres électriques avant |
| 7 | 5 | Feux auxiliaires et éclairage de la boîte à gants |
| 8 | 20 | Écran multifonction ;
Sirène d’alarme ; Système audio ; Changeur de CD ; Audio/téléphone ; schéma des fusibles de remorque (accessoires) ; Unité de modification du véhicule (plate-forme avec cabine). |
| 9 | 10 | Allume-cigare ;
Connecteur d’accessoires pour le compartiment à bagages. |
| 10 | 30 | Régulateur de hauteur de l’essieu arrière ;
Interrupteur du volant ; Tableau de bord. |
| 11 | 15 | Connecteur de diagnostic ;
Interrupteur d’allumage. |
| 12 | 15 | Kit mains-libres ;
Unité de commande d’airbag ; Unité de commande d’aide au stationnement. |
| 13 | 5 | Schéma des fusibles du moteur ;
Schéma des fusibles de remorque. |
| 14 | 15 | Capteur de pluie ;
Ventilation arrière ; Climatisation automatique ; Tableau de bord. |
| 15 | 30 | Verrouillage des portes |
| 16 | – | Non utilisé |
| 17 | 40 | Lunette arrière chauffante ;
Rétroviseurs chauffants. |
| 10 | Rétroviseurs chauffants uniquement |
Fusibles dans l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | 30 | Sièges chauffants |
| 2 | – | Non utilisé |
| 3 | 40/50 | Schéma des fusibles de remorque
(accessoires) ; Module de modification du véhicule (plate-forme avec cabine) |
| 4 | – | Non utilisé |
| 36 | 15 | Verrouillage des portes à charnière |
| 37 | 10 | Verrouillage des portes à charnière |
| 38 | 20 | Essuie-glace de porte arrière |
| 39 | – | Non utilisé |
| 40 | 5 | Rétroviseurs rabattables |
Fusibles sous le capot
| N° | Ampérage [A] | Description |
| 1 | 20 | Unité de commande moteur,
systèmes d’alimentation en carburant et en air, assemblage du ventilateur |
| 2 | 15 | Klaxon |
| 3 | 10 | Pompe de lave-glace avant et arrière |
| 4 | 20 | Pompe de lave-phares |
| 5 | 15 | Système d’alimentation en carburant |
| 6 | 10 | Direction assistée,
Interrupteur de pédale de frein supplémentaire |
| 7 | 10 | Système de freinage (ABS/ESP) |
| 8 | 20 | Contrôle du moteur de démarreur |
| 9 | 10 | Interrupteur principal de pédale de frein |
| 10 | 40 | Systèmes d’alimentation en carburant et en air ;
Systèmes de contrôle des émissions. |
| 11 | 40 | Ventilation avant |
| 12 | 30 | Essuie-glaces |
| 13 | 40 | Interface système intégrée |
| 14 | 30 | Non utilisé |

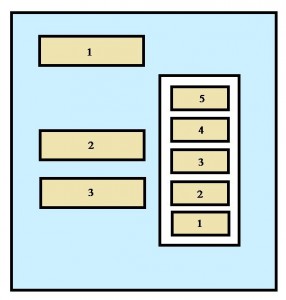

Remorquage / attelage / carrossiers / fusible cabine plate-forme
| N° | Ampérage [A] | Description |
| 1 | 15 | Non utilisé |
| 2 | 15 | Relais d’allumage et de générateur optionnel. |
| 3 | 15 | Alimentation de remorque 12 V. |
| 4 | 15 | Alimentation permanente des modificateurs de véhicule. |
| 5 | 10 | Feux de détresse |
Peugeot Expert VU (2013-2015) – schéma des fusibles
Année de production : 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) du Peugeot Expert VU (2013-2015) est le fusible 45 dans la boîte à fusibles
Fusibles du tableau de bord à droite
| Numéro | Amp [A] | Description |
| 1 | 15 | Essuie-glace arrière |
| 2 | – | Non utilisé |
| 3 | 5 | Unité de commande d’airbag |
| 4 | 10 | Capteur d’angle de volant ;
Connecteur de diagnostic ; Capteur ESP ; Ventilation manuelle ; Interrupteur d’embrayage ; Hauteur du faisceau des phares ; Pompe du filtre à particules. |
| 5 | 30 | Rétroviseurs électriques ;
Moteur de vitre passager. |
| 6 | 30 | Alimentation des vitres électriques avant |
| 7 | 5 | Feux additionnels et
éclairage de la boîte à gants |
| 8 | 20 | Écran multifonction ;
Sirène d’alarme ; Système audio ; Changeur de CD ; Audio / téléphone ; boîte à fusibles de remorque (accessoires) ; Carrossier/unité de commande de modification du véhicule (plate-forme avec cabine). |
| 9 | 10 | Allume-cigare ;
Connecteur d’accessoires pour le compartiment de chargement. |
| 10 | 30 | Régulateur de hauteur de caisse arrière ;
Interrupteur du volant ; Tableau de bord. |
| 11 | 15 | Connecteur de diagnostic ;
Interrupteur d’allumage. |
| 12 | 15 | Kit mains-libres ;
Unité de commande d’airbag ; Unité de commande d’aide au stationnement. |
| 13 | 5 | Boîte à fusibles du moteur ;
Boîte à fusibles de remorque. |
| 14 | 15 | Capteur de pluie ;
Ventilation arrière ; Climatisation automatique ; Tableau de bord. |
| 15 | 30 | Verrouillage des portes |
| 16 | – | Non utilisé |
| 17 | 40 | Lunette arrière chauffante ;
Rétroviseurs chauffants. |
| 10 | Rétroviseurs chauffants uniquement |
Fusibles dans l’habitacle
| Numéro | Amp [A] | Description |
| 1 | 30 | Sièges chauffants |
| 2 | – | Non utilisé |
| 20 | État de la batterie de l’unité de commande | |
| 3 | 40/50 | Boîte à fusibles de remorque
(accessoires) ; Carrossier ; Module de modification du véhicule (plate-forme avec cabine). |
| 4 | – | Non utilisé |
| 36 | 15 | Verrouillage des portes à charnière |
| 37 | 10 | Verrouillage des portes à charnière |
| 38 | 20 | Essuie-glace de porte arrière |
| 39 | – | Non utilisé |
| 40 | 5 | Rétroviseurs en verre avec fonction de rabattement |

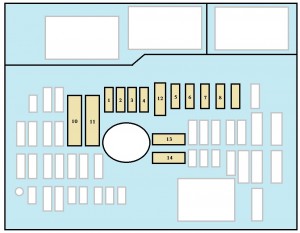

Fusibles sous le capot
| N° | Amp [A] | Description |
| 1 | 20 | Contrôle moteur ;
Systèmes d’alimentation en carburant et en air ; Assemblage du ventilateur. |
| 2 | 15 | Klaxon |
| 3 | 10 | Pompe de lave-glace avant et arrière |
| 4 | 20 | Pompe de lave-phares |
| 5 | 15 | Système d’alimentation en carburant |
| 6 | 10 | Direction assistée ;
Interrupteur de pédale de frein supplémentaire. |
| 7 | 10 | Système de freinage (ABS/ESP) |
| 8 | 20 | Contrôle du moteur de démarrage |
| 9 | 10 | Interrupteur principal de pédale de frein |
| 10 | 40 | Systèmes d’alimentation en carburant et en air ;
Systèmes de contrôle des émissions. |
| 11 | 40 | Ventilation avant |
| 12 | 30 | Essuie-glaces |
| 13 | 40 | Interface système intégrée |
| 14 | 30 | Non utilisé |
Remorquage / attelage / carrossiers / fusible de cabine plate-forme
| N° | Amp [A] | Description |
| 1 | 15 | Non utilisé |
| 2 | 15 | Relais de démarrage et de générateur optionnel |
| 3 | 15 | Alimentation de remorque 12 V. |
| 4 | 15 | Alimentations fixes des modificateurs de véhicules |
| 5 | 10 | Feux de détresse |
Peugeot Expert VU (2016) – schéma de la boîte à fusibles
Année de production : 2016.
Le fusible de l’allume-cigare (prise de courant) du Peugeot Expert VU (2016) est le fusible F32 dans le schéma de la boîte à fusibles de la boîte à gants.

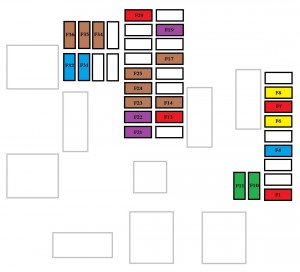

Fusibles derrière la boîte à gants
Version 1 (Eco)
| N° | Amp [A] | Description |
| F1 | 10 | Direction assistée électrique ;
Interrupteur d’embrayage. |
| F4 | 15 | Klaxon |
| F5 | 20 | Pompe de lave-glace avant/arrière |
| F6 | 20 | Pompe de lave-glace avant/arrière |
| F7 | 10 | Accessoires d’instrument arrière 12 V. |
| F8 | 20 | Essuie-glaces arrière simples ou doubles |
| F10 | 30 | Verrouillage externe et interne
avant et arrière |
| F11 | ||
| F13 | 10 | Commande de climatisation avant ;
Commande du système audio ; Levier de vitesses ; Affichage tête haute. |
| F14 | 5 | Connexions d’alarme et d’assistance |
| F17 | 5 | Tableau de bord |
| F19 | 3 | Commande montée sur le volant |
| F21 | 3 | Système « accès et démarrage sans clé » ou
interrupteur d’allumage. |
| F22 | 3 | Capteur de pluie et de soleil,
Caméra multifonction de détection. |
| F23 | 5 | Ceinture de sécurité bouclée ou
affichage non bouclé. |
| F24 | 5 | Écran tactile ;
caméra de recul et capteurs de stationnement. |
| F25 | 5 | Airbag |
| F29 | 20 | Système audio ;
Écran tactile ; Lecteur CD ; Navigation. |
| F31 | 15 | Système audio (batterie +) |
| F32 | 15 | Prise accessoire avant 12 V. |
| F34 | 5 | Système de surveillance des angles morts ;
Commande électrique des rétroviseurs latéraux. |
| F35 | 5 | Gicleurs de lave-glace chauffants ;
Réglage de la hauteur du faisceau des phares. |
| F36 | 5 | Chargeur de lampe de poche ;
Éclairage intérieur arrière. |

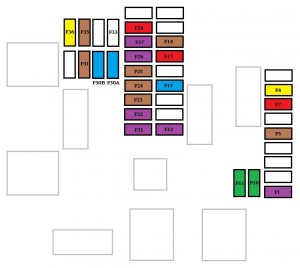

Version 2 (complète)
| Numéro | Amp [A] | Description |
| F1 | 3 | Système « accès et démarrage sans clé » ou interrupteur d’allumage |
| F5 | 5 | Écran tactile, caméra de recul et
capteurs de stationnement |
| F7 | 10 | Commandes de climatisation arrière :
Amplificateur Hi-Fi. |
| F8 | 20 | Essuie-glace arrière simple ou double |
| F10 | 30 | Verrouillages externes et internes avant/arrière |
| F11 | ||
| F12 | 3 | Alarme |
| F17 | 10 | Accessoires du compartiment arrière 12 V. |
| F18 | 5 | Connexions d’alarme et d’assistance |
| F21 | 3 | Chargeur de lampe de poche ;
Éclairage intérieur arrière. |
| F22 | 3 | Lumière intérieure de la boîte à gants ;
Feux intérieurs arrière. |
| F23 | 5 | Système de surveillance des angles morts :
Contrôle électrique des rétroviseurs latéraux. |
| F24 | 5 | Commande située sur le volant |
| F25 | 5 | Réglage de la hauteur du faisceau des phares |
| F26 | 3 | Ceinture de sécurité bouclée |
| F27 | 3 | Capteur de pluie et de soleil.
Caméra de détection multifonction. |
| F28 | 10 | Commande de climatisation avant ;
Commande radio ; Levier de vitesses ; Affichage tête haute. |
| F30A
ou B |
15 | Système audio (batterie+) |
| F31 | 5 | Airbag |
| F33 | 15 | Prise accessoire avant 12 V. |
| F35 | 5 | Tableau de bord |
| F36 | 20 | Système audio ;
Écran tactile ; Lecteur CD ; Navigation. |
Fusibles du compartiment moteur
| N° | Amp [A] | Description |
| F12 | 5 | Gicleurs de lave-glace chauffants |
| F14 | 25 | Pompe de lave-glace avant et arrière |
| F15 | 5 | Radar avant et freinage d’urgence ;
Direction assistée électrique. |
| F17 | 10 | Interface système intégrée |
| F19 | 30 | Moteur d’essuie-glace avant |
| F20 | 15 | Pompe de lave-glace avant et arrière |
| F21 | 20 | Pompe de lave-phares |
| F22 | 15 | Klaxon |
| F23 | 15 | Phare de croisement droit |
| F24 | 15 | Phare de croisement gauche |
Peugeot Expert VU (2016-2019…) – schéma de la boîte à fusibles
Année de production : 2016, 2017, 2018, 2019.
Les fusibles de l’allume-cigare (prise de courant) du Peugeot Expert VU / Traveller sont les fusibles F7 (Eco) ou F17 (Full) (prise accessoire arrière 12 V) et F32 (Eco) ou F33 (Full) (prise accessoire avant 12 V) dans la boîte à fusibles du tableau de bord.
Emplacement de la boîte à fusibles
Véhicules avec volant à gauche : la boîte à fusibles est située dans la partie inférieure du tableau de bord (à gauche).Retirez le couvercle en tirant sur le coin supérieur gauche, puis vers la droite.
Schéma de la boîte à fusibles (version 1 (Eco))
Affectation des fusibles dans la boîte à fusibles du tableau de bord Version 1 (Eco)
| N° | Ampère [A] | Description |
|---|---|---|
| N° | Ampère [A] | Description |
| F1 | 10 | Direction assistée électrique ;
Interrupteur d’embrayage. |
| F4 | 15 | Klaxon |
| F5 | 20 | Pompe de lave-glace avant et arrière. |
| F6 | 20 | Pompe de lave-glace avant et arrière. |
| F7 | 10 | Prise accessoire arrière 12 V. |
| F8 | 20 | Essuie-glaces arrière simples ou doubles. |
| F10 / F11 | 30 | Serrures avant et arrière, extérieures, intérieures. |
| F13 | 10 | Commande de climatisation avant ;
Commande radio ; Levier de vitesses ; Affichage tête haute. |
| F14 | 5 | Connexions d’alarmes et d’assistance. |
| F17 | 5 | Tableau de bord. |
| N° | Ampère [A] | Description |
|---|---|---|
| F19 | 3 | Commandes au volant. |
| F21 | 3 | Système d’ouverture et de démarrage sans clé ou interrupteur d’allumage. |
| F22 | 3 | Capteur de pluie et de lumière du soleil ;
Caméra multifonction de détection. |
| F23 | 5 | Ceintures de sécurité non utilisées ou écran non allumé. |
| F24 | 5 | Écran tactile, caméra arrière et capteurs de stationnement. |
| F25 | 5 | Airbag. |
| F29 | 20 | Système audio ;
Écran tactile ; Lecteur CD ; Navigation. |
| F31 | 15 | Système audio (batterie +). |
| F32 | 15 | Prise accessoire avant 12 V. |
| F34 | 5 | Système de surveillance des angles morts ;
Commande électrique des rétroviseurs latéraux. |
| F35 | 5 | Réglage de la hauteur des phares. |
| F36 | 5 | Chargeur de lampe de poche ;
Éclairage à l’arrière. |
Schéma de la boîte à fusibles (version 2 (complète))
Affectation des fusibles dans la boîte à fusibles du tableau de bord Version 2 (complète)
| N° | Ampère [A] | Description |
|---|---|---|
| N° | Ampère [A] | Description |
| F1 | 3 | Système d’ouverture et de démarrage sans clé ou interrupteur d’allumage. |
| F5 | 5 | Écran tactile ;
Caméra arrière ; Capteurs de stationnement. |
| F7 | 10 | Commandes de climatisation arrière ;
Amplificateur Hi-Fi. |
| F8 | 20 | Essuie-glace simple ou double. |
| F10 / F11 | 30 | Serrures avant et arrière, extérieures, intérieures. |
| F12 | 3 | Alarme. |
| F17 | 10 | Prise accessoire arrière 12 V. |
| F18 | 5 | Connexions d’alarmes et d’assistance. |
| F21 | 3 | Chargeur de lampe de poche pour lampe de poche ;
Éclairage pour les passagers arrière. |
| F22 | 3 | Éclairage de la boîte à gants ;
Éclairage pour les passagers arrière. |
| N° | Ampère [A] | Description |
|---|---|---|
| F23 | 5 | Système de surveillance des angles morts ;
Contrôle électrique des rétroviseurs. |
| F24 | 5 | Commandes au volant. |
| F25 | 5 | Réglage de la hauteur du faisceau des phares. |
| F26 | 3 | Ceintures de sécurité desserrées ou non bouclées (affichage). |
| F27 | 3 | Capteur de pluie et de lumière du soleil ;
Caméra de détection multifonction. |
| F28 | 10 | Contrôle de la climatisation avant ;
Contrôle de la radio ; Levier de vitesses ; Affichage tête haute. |
| F30A ou B | 15 | Système audio (batterie +). |
| F31 | 5 | Airbag. |
| F33 | 15 | Prise accessoire avant 12 V. |
| F35 | 5 | Tableau de bord. |
| F36 | 20 | Système audio ;
Écran tactile ; Lecteur CD ; Navigation. |
Emplacement de la boîte à fusibles
Affectation des fusibles dans le compartiment moteur
| N° | Ampère [A] | Description |
|---|---|---|
| F12 | 5 | Gicleurs de lave-glace chauffants. |
| F14 | 25 | Pompe de lave-glace avant et arrière. |
| F15 | 5 | Radar avant et freinage d’urgence ;
Direction assistée électrique. |
| F17 | 10 | Interface système intégrée. |
| F19 | 30 | Moteur d’essuie-glace avant. |
| F20 | 15 | Pompe de lave-glace avant et arrière. |
| F21 | 20 | Pompe de lave-phares. |
| F22 | 15 | Klaxon puissant |
| F23 | 15 | Phare de croisement droit. |
| F24 | 15 | Phare de croisement gauche. |
À propos du Peugeot Expert VU (2007-2019)
Le Peugeot Expert VU, produit de 2007 à 2019, est un véhicule utilitaire pratique qui se distingue par sa fiabilité et sa polyvalence. Ce modèle est populaire auprès des entrepreneurs et des artisans pour son espace et sa modularité intérieure. Le Peugeot Expert VU offre diverses options de motorisation, y compris des moteurs diesel, réputés pour leur économie de carburant et leurs performances. Le véhicule est conçu pour offrir une conduite confortable même à pleine charge, et ses technologies modernes garantissent la sécurité et le confort du conducteur et des passagers.
Schéma de la boîte à fusibles du Peugeot Expert VU
Cette page présente le schéma de la boîte à fusibles du Peugeot Expert VU, essentiel pour l’entretien et les réparations corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située dans l’habitacle du conducteur, sous le tableau de bord, et une autre peut être placée dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. Le schéma de la boîte à fusibles est un outil inestimable pour tout propriétaire de véhicule souhaitant s’assurer que son Peugeot Expert VU fonctionne parfaitement.
