Peugeot 3008 (2008-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 3008 (2008–2016), des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).
Peugeot 3008 (2009-2016) – schéma de la boîte à fusibles
Année de fabrication : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Les fusibles de l’allume-cigare (prises de courant) de la Peugeot 3008 sont les fusibles F9 (prise avant 12 V, prise allume-cigare arrière 12 V) et F29 (2009-2010) ou F31 (2011-2016) (prise 12 V dans le coffre) dans la boîte à fusibles du tableau de bord.
Boîte à fusibles du tableau de bord
Véhicules avec volant à gauche : la boîte à fusibles est située dans la partie inférieure du tableau de bord (à gauche).
Véhicules avec volant à droite : elle est située dans la partie inférieure du tableau de bord (à gauche).
Compartiment moteur
Situé dans le compartiment moteur près de la batterie (à gauche).
2009, 2010
Panneau
Affectation des fusibles dans la boîte à fusibles du tableau de bord (2009, 2010)
| Nr | Ampérage [A] | Description |
|---|---|---|
| Nr | Ampérage [A] | Description |
| F1 | 15 | Essuie-glace arrière. |
| F2 | – | Non utilisé. |
| F3 | 5 | Unité de commande d’airbag. |
| F4 | 10 | Rétroviseur électrochrome ;
Climatisation ; Unité de commutation et de protection ; Multimédia arrière. |
| F5 | 30 | Lève-vitres électriques avant à impulsion. |
| F6 | 30 | Lève-vitres électriques arrière à impulsion. |
| F7 | 5 | Liseuses avant et arrière ;
Liseuses de carte ; Liseuses arrière ; Éclairage de pare-soleil ; Éclairage de boîte à gants ; Éclairage d’accoudoir central ; Contrôle du relais 12 V du coffre. |
| F8 | 20 | Équipements audio ;
Audio/téléphone ; Changeurs de CD ; Écran multifonction ; Détection de pression des pneus ; Sirène d’alarme ; Unité de commande d’alarme ; Unité télématique ; Module de service (avec Peugeot Connect Media). |
| F9 | 30 | Prise avant 12 V ;
Allume-cigare ; Prise arrière 12 V. |
| F10 | 15 | Commandes au volant. |
| F11 | 15 | Contacteur d’allumage à faible courant. |
| F12 | 15 | Présence de remorque ;
Capteur de pluie/lumière ; Alimentation des fusibles F32, F34, F35. |
| F13 | 5 | Boîte à fusibles moteur ;
Contrôleur d’airbags. |
| F14 | 15 | Tableau de bord ;
Affichage du tableau de bord ; Alimentation du fusible F33. |
| Nr | Ampérage [A] | Description |
|---|---|---|
| F15 | 30 | Verrouillage et rétraction. |
| F17 | 40 | Lunette arrière chauffante ;
Alimentation du fusible F30. |
| CII | – | Dérivation PARC. |
| F29 | 30 | Prise de démarrage 12 V. |
| F30 | 5 | Rétroviseurs extérieurs chauffants. |
| F31 | 15 | Prise pour réfrigérateur. |
| F32 | 5 | Levier de vitesses électronique pour la commande de la boîte de vitesses. |
| F33 | 10 | Affichage à l’écran ;
Système Bluetooth ; Climatisation. |
| F34 | 5 | Affichage du témoin d’avertissement de ceinture de sécurité. |
| F35 | 10 | Capteurs de stationnement ;
Autorisation de l’amplificateur Hi-Fi. |
| F36 | 10 | Contrôleur de la boîte à fusibles de la remorque ;
Panneau de commande de la porte conducteur. |
| F37 | 20 | Amplificateur Hi-Fi. |
| F38 | 30 | Siège conducteur électrique. |
| F39 | 20 | Store panoramique pour toit ouvrant. |
| F40 | – | Non utilisé. |

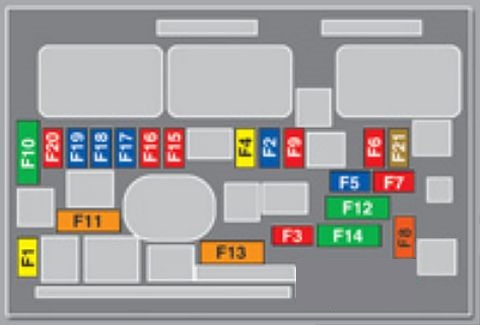

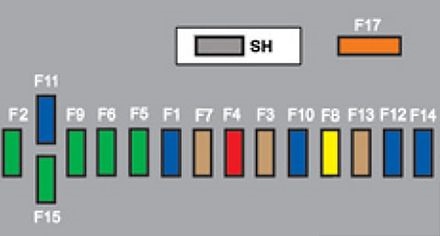

Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2009, 2010)
| Nr | Ampérage [A] | Fonctions |
|---|---|---|
| Nr | Ampérage [A] | Fonctions |
| F1 | 20 | Alimentation de l’unité de commande moteur ;
Pompe à carburant et électrovannes EGR (2 I HDI 16V) ; Injecteurs (2 I HDI 16V). |
| F2 | 15 | Klaxon. |
| F3 | 10 | Lave-glaces avant et arrière. |
| F4 | 10 | Feux de jour. |
| F5 | 15 | Réservoir de soufflage ;
Électrovannes de régulation de pression turbo et d’échappement (1,6 I THP 16V) ; Réchauffeur de vapeurs d’huile (1,6 I THP 16V) ; Réchauffeur de carburant diesel (1,6 I HDI 16V). |
| F6 | 10 | Connecteur de diagnostic ;
Feux de virage ; Pompe de filtre à particules (Diesel) ; Alarme de distance ; Capteur de niveau de liquide de refroidissement moteur ; Contrôle du réglage des rétroviseurs. |
| F7 | 10 | Régulateur d’assistance de direction ;
Boîte de vitesses automatique ; Moteur de réglage de la hauteur des feux de virage. |
| F8 | 20 | Contrôle du démarreur. |
| F9 | 10 | Contacteurs de pédale d’embrayage et de frein. |
| F10 | 30 | Actionneurs de l’unité de commande moteur
(essence : bobines d’allumage, électrovannes, sondes lambda, injecteurs, réchauffeurs, pompe à carburant, thermostat électronique) (Diesel : électrovannes, réchauffeurs). |
| Nr | Ampérage [A] | Fonctions |
|---|---|---|
| F11 | 40 | Ventilateur de climatisation. |
| F12 | 30 | Essuie-glaces avant lent/rapide. |
| F13 | 40 | Alimentation de l’interface du système intégré (positif d’allumage). |
| F14 | 30 | Pompe à air. |
| F15 | 10 | Phare de feux de croisement droit. |
| F 16 | 10 | Phare de feux de croisement gauche. |
| F17 | 15 | Phare de feux de route gauche. |
| F18 | 15 | Phare de feux de route droit. |
| F19 | 15 | Réchauffeur de vapeurs d’huile (1,6 I VTi 16V) ;
Électrovanne de régulation de pression turbo (Diesel) ; Capteur de niveau de liquide de refroidissement moteur (Diesel). |
| F20 | 10 | Thermostat électronique ;
Électrovannes de distribution variable ; Électrovanne de régulation de pression turbo (Diesel) ; Capteur de niveau de liquide de refroidissement moteur (Diesel). |
| F21 | 5 | Alimentation du relais du groupe de ventilateurs ;
Contrôle du relais Valvetronic (1,6 I VTi 16V) ; Refroidissement turbo (1,6 I THP 16V) ; Capteur de débit d’air (1,6 I HDI 16V). |

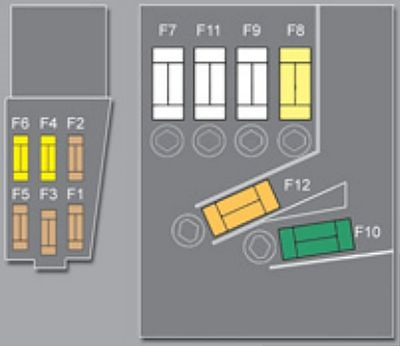

Fusibles sur la batterie
Affectation des fusibles sur la batterie (2009, 2010)
| Nr | Ampérage [A] | Description |
|---|---|---|
| Nr | Ampérage [A] | Description |
| F1 | – | Non utilisé. |
| F2 | 5 | Contacteur de frein à double fonction. |
| F3 | 5 | Chargeur. |
| F4 | 25 | Électrovannes ABS/ESP. |
| F5 | 5 | Unité de commande ABS/ESP. |
| F6 | 15 | Boîte de vitesses automatique ;
Boîte de vitesses électronique. |
| F7* | 80 | Groupe électropompe d’assistance de direction. |
| F8* | 60 | Groupe de ventilateurs. |
| F9* | 70/30 | Chauffage (Diesel) ;
Moteur électrique Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Groupe électropompe ABS/ESP. |
| Nr | Ampérage [A] | Description |
|---|---|---|
| F11* | 100 | Unité de commutation et de protection. |
| F12* | 30 | Groupe électropompe de boîte de vitesses à régulation électronique des rapports. |
| MF1* | – | Non utilisé. |
| MF2* | 30 | Boîte à fusibles de remorque. |
| MF3* | 50 | Boîte à fusibles dans l’habitacle. |
| MF4* | 80 | Interface système intégrée. |
| MF5* | 80 | Interface système intégrée. |
| MF6* | 30 | Frein de stationnement électrique. |
| MF7* | 30 | Sièges avant chauffants. |
| MF8* | 20 | Gicleur de lave-phares. |
| * Les maxi-fusibles offrent une protection supplémentaire pour les systèmes électriques. Tous les travaux sur les maxi-fusibles doivent être effectués par les centres de service PEUGEOT. |
2011, 2012, 2013
Panneau
Affectation des fusibles dans la boîte à fusibles du tableau de bord (2011, 2012, 2013)
| Nr | Ampérage [A] | Description |
|---|---|---|
| Nr | Ampérage [A] | Description |
| F1 | 15 | Essuie-glace arrière. |
| F2 | – | Non utilisé. |
| F3 | 5 | Unité de commande d’airbag. |
| F4 | 10 | Rétroviseur électrochrome ;
Climatisation ; Unité de commutation et de protection ; Multimédia arrière. |
| F5 | 30 | Lève-vitres électriques avant à impulsion. |
| F6 | 30 | Lève-vitres électriques arrière à impulsion. |
| F7 | 5 | Liseuses avant et arrière ;
Liseuses de carte ; Liseuses arrière ; Éclairage de pare-soleil ; Éclairage de boîte à gants ; Éclairage d’accoudoir central ; Contrôle du relais 12 V du coffre. |
| F8 | 20 | Équipements audio ;
Audio/téléphone ; Changeurs de CD ; Écran multifonction ; Détection de pression des pneus ; Sirène d’alarme ; Unité de commande d’alarme ; Unité télématique ; Module de service (avec navigation Peugeot Connect Media Navigation (RT5)). |
| F9 | 30 | Prise avant 12 V ;
Allume-cigare ; Prise arrière 12 V. |
| F10 | 15 | Commandes au volant. |
| F11 | 15 | Contacteur d’allumage à faible courant. |
| F12 | 15 | Présence de remorque ;
Capteur de pluie/éblouissement ; Alimentation des fusibles F32, F34, F35. |
| F13 | 5 | Boîte à fusibles moteur ;
Contrôleur d’airbags. |
| F14 | 15 | Tableau de bord ;
Affichage du tableau de bord ; Alimentation du fusible F33. |
| Nr | Ampérage [A] | Description |
|---|---|---|
| F15 | 30 | Verrouillage et fixation. |
| F17 | 40 | Lunette arrière chauffante ;
Alimentation du fusible F30. |
| CII | – | Dérivation PARC. |
| F29 | – | Non utilisé. |
| F30 | 5 | Rétroviseurs extérieurs chauffants. |
| F31 | 30 | Prise de démarrage 12V. |
| F32 | 5 | Levier de vitesses électronique pour la commande de la boîte de vitesses. |
| F33 | 10 | Affichage à l’écran ;
Système Bluetooth, climatisation. |
| F34 | 5 | Affichage du témoin d’avertissement de ceinture de sécurité. |
| F35 | 10 | Capteurs de stationnement, autorisation de l’amplificateur Hi-Fi. |
| F36 | 10 | Contrôleur de la boîte à fusibles de la remorque ;
Panneau de commande de la porte conducteur. |
| F37 | 20 | Amplificateur Hi-Fi. |
| F38 | 30 | Siège conducteur électrique. |
| F39 | 20 | Store panoramique pour toit ouvrant. |
| F40 | – | Non utilisé. |
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2011, 2012, 2013)
| Nr | Ampérage [A] | Description |
|---|---|---|
| Nr | Ampérage [A] | Description |
| F1 | 20 | Alimentation de l’unité de commande moteur ;
Pompe à carburant et vannes EGR (2 I HDI 16V) ; Injecteurs (2 I HDI 16V). |
| F2 | 15 | Klaxon. |
| F3 | 10 | Lave-glace avant/arrière. |
| F4 | 10 | Feux de jour. |
| F5 | 15 | Réservoir de soufflage ;
Vannes de régulation de pression turbo et d’échappement (1,6 litre THP) ; Réchauffeur de vapeurs d’huile (1,6 litre THP) ; Réchauffeur de carburant diesel (1,6 litre HDI). |
| F6 | 10 | Connecteur de diagnostic ;
Clignotants ; Pompe de filtre à particules (Diesel) ; Alarme de distance ; Capteur de niveau de liquide de refroidissement moteur ; Contrôle du réglage des rétroviseurs. |
| F7 | 10 | Contrôleur d’assistance de direction ;
Boîte de vitesses automatique ; Moteur de réglage de la hauteur des clignotants. |
| F8 | 20 | Contrôle du démarreur. |
| F9 | 10 | Contacteurs de pédale d’embrayage et de frein. |
| F10 | 30 | Actionneurs de l’unité de commande moteur
(essence : bobines d’allumage, vannes, sondes lambda, injecteurs, réchauffeurs, pompe à carburant, thermostat électronique) (Diesel : vannes, réchauffeurs). |
| Nr | Ampérage [A] | Description |
|---|---|---|
| F11 | 40 | Ventilateur de climatisation. |
| F12 | 30 | Essuie-glaces avant lent/rapide. |
| F13 | 40 | Alimentation de l’interface du système intégré (positif d’allumage). |
| F14 | 30 | Pompe à air. |
| F15 | 10 | Phare de feux de croisement droit. |
| F 16 | 10 | Phare de feux de croisement gauche. |
| F17 | 15 | Phare de feux de route gauche. |
| F18 | 15 | Phare de feux de route droit. |
| F19 | 15 | Réchauffeur de vapeurs d’huile (1,6 I VTi 16V) ;
Électrovanne de régulation de pression turbo (Diesel) ; Capteur de niveau de liquide de refroidissement moteur (Diesel). |
| F20 | 10 | Thermostat électronique ;
Électrovannes de distribution variable ; Électrovanne de régulation de pression turbo (Diesel) ; Capteur de niveau de liquide de refroidissement moteur (Diesel). |
| F21 | 5 | Alimentation du relais du groupe de ventilateurs ;
Contrôle du relais Valvetronic (1,6 I VTi 16V) ; Refroidissement turbo (1,6 I THP 16V) ; Capteur de débit d’air (1,6 I HDI 16V). |
Fusibles sur la batterie
Affectation des fusibles sur la batterie (2011, 2012, 2013)
| Nr | Ampérage [A] | Description |
|---|---|---|
| Nr | Ampérage [A] | Description |
| F1 | – | Non utilisé. |
| F2 | 5 | Contacteur de frein à double fonction. |
| F3 | 5 | Chargeur. |
| F4 | 25 | Électrovannes ABS/ESP. |
| F5 | 5 | Unité de commande ABS/ESP. |
| F6 | 15 | Boîte de vitesses automatique ;
Boîte de vitesses électronique. |
| F7* | 80 | Groupe électropompe d’assistance de direction. |
| F8* | 60 | Groupe de ventilateurs. |
| F9* | 70/30 | Chauffage (Diesel) ;
Moteur électrique Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Groupe électropompe ABS/ESP. |
| Nr | Ampérage [A] | Description |
|---|---|---|
| F11* | 100 | Unité de commutation et de protection. |
| F12* | 30 | Groupe électropompe de boîte de vitesses à régulation électronique des rapports. |
| MF1* | – | Non utilisé. |
| MF2* | 30 | Boîte à fusibles de remorque. |
| MF3* | 50 | Boîte à fusibles dans l’habitacle. |
| MF4* | 80 | Interface système intégrée. |
| MF5* | 80 | Interface système intégrée. |
| MF6* | 30 | Frein de stationnement électrique. |
| MF7* | 30 | Sièges avant chauffants. |
| MF8* | 20 | Système de pulvérisation des phares. |
| * Les maxi-fusibles offrent une protection supplémentaire pour les systèmes électriques. Tous les travaux sur les maxi-fusibles doivent être effectués par les centres de service PEUGEOT. |
2014, 2015, 2016
Panneau
Affectation des fusibles dans la boîte à fusibles du tableau de bord (2014, 2015, 2016)
| Nr | Ampérage [A] | Description |
|---|---|---|
| Nr | Ampérage [A] | Description |
| F1 | 15 | Essuie-glace arrière. |
| F2 | – | Non utilisé. |
| F3 | 5 | Unité de commande d’airbag. |
| F4 | 10 | Rétroviseur électrochrome ;
Climatisation ; Unité de commutation et de protection ; Multimédia arrière. |
| F5 | 30 | Lève-vitres électriques avant à impulsion. |
| F6 | 30 | Lève-vitres électriques arrière à impulsion. |
| F7 | 5 | Liseuses avant et arrière ;
Liseuses de carte ; Liseuses arrière ; Éclairage de pare-soleil ; Éclairage de boîte à gants ; Éclairage d’accoudoir central ; Contrôle du relais 12 V du coffre. |
| F8 | 20 | Équipements audio ;
Audio/téléphone ; Changeurs de CD ; Écran multifonction ; Détection de pression des pneus ; Sirène d’alarme ; Unité de commande d’alarme ; Unité télématique. |
| F9 | 30 | Prise avant 12 V ;
Allume-cigare ; Prise arrière 12 V. |
| F10 | 15 | Commandes au volant. |
| F11 | 15 | Contacteur d’allumage à faible courant. |
| F12 | 15 | Présence de remorque ;
Capteur de pluie/ensoleillement ; Alimentation des fusibles F32, F34. F35. |
| Nr | Ampérage [A] | Description |
|---|---|---|
| F13 | 5 | Boîte à fusibles moteur ;
Contrôleur d’airbags. |
| F14 | 15 | Tableau de bord ;
Affichage du tableau de bord ; Alimentation du fusible F33. |
| F15 | 30 | Verrouillage et enclenchement. |
| F17 | 40 | Lunette arrière chauffante ;
Alimentation du fusible F30. |
| F30 | 5 | Rétroviseurs extérieurs chauffants. |
| F31 | 30 | Prise de démarrage 12 V. |
| F32 | 5 | Levier de commande électronique de la boîte de vitesses. |
| F33 | 10 | Affichage à l’écran ;
Système Bluetooth ; Climatisation. |
| F34 | 5 | Affichage du témoin d’avertissement de ceinture de sécurité. |
| F35 | 10 | Capteurs de stationnement, autorisation de l’amplificateur Hi-Fi. |
| F36 | 10 | Contrôleur de la boîte à fusibles de la remorque ;
Panneau de commande de la porte conducteur. |
| F37 | 20 | Amplificateur Hi-Fi. |
| F38 | 30 | Siège conducteur électrique. |
| F39 | 20 | Store panoramique pour toit ouvrant. |
Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2014, 2015, 2016)
| Nr | Ampérage [A] | Fonctions |
|---|---|---|
| F2 | 15 | Klaxon. |
| F3 | 10 | Lave-glace avant et arrière. |
| F4 | 10 | Feux de jour. |
| F5 | 15 | Réservoir de soufflage ;
Électrovannes de régulation de pression turbo et d’échappement (1,6 litre THP) ; Réchauffeur de vapeurs d’huile (1,6 litre THP) ; Réchauffeur de carburant diesel (1,6 litre HDI). |
| F6 | 10 | Prise de diagnostic ;
Réflecteurs directionnels ; Pompe de filtre à particules (Diesel) ; Alarme de distance ; Contrôle de la régulation des rétroviseurs. |
| F7 | 10 | Contrôleur de direction assistée ;
Boîte de vitesses automatique ; Moteur de régulation de la hauteur des réflecteurs directionnels. |
| F8 | 20 | Commande du démarreur. |
| F9 | 10 | Contacteurs de pédale d’embrayage et de frein. |
| F11 | 40 | Ventilateur de climatisation. |
| F12 | 30 | Essuie-glaces avant lent/rapide. |
| F14 | 30 | Pompe à air. |
| F15 | 10 | Réflecteur de feux de route côté droit. |
| F 16 | 10 | Réflecteur de feux de route gauche. |
| F17 | 15 | Réflecteur de feux de croisement côté gauche. |
| F18 | 15 | Réflecteur de feux de croisement côté droit. |
Fusibles sur la batterie
Affectation des fusibles sur la batterie (2014, 2015, 2016)
| Nr | Ampérage [A] | Description |
|---|---|---|
| F2 | 5 | Contacteur de frein à double fonction. |
| F3 | 5 | Chargeur. |
| F4 | 25 | Électrovannes ABS/DSC. |
| F6 | 15 | Boîte de vitesses automatique/électronique. |
À propos de la Peugeot 3008 (2008-2016)
La Peugeot 3008, produite de 2008 à 2016, est un SUV compact qui combine des éléments de berline, de monospace et de SUV. Ce modèle est connu pour son intérieur spacieux, son design moderne et sa conduite confortable. La Peugeot 3008 offrait diverses options de motorisation, y compris des variantes essence et diesel, assurant des performances équilibrées et une consommation de carburant efficace. Grâce à ses innovations techniques et ses caractéristiques de sécurité, ce modèle est devenu populaire auprès des conducteurs à la recherche d’un véhicule fiable et élégant pour un usage quotidien.
Schéma de la boîte à fusibles de la Peugeot 3008
Cette page présente le schéma de la boîte à fusibles de la Peugeot 3008, essentiel pour l’identification et l’entretien des composants électriques du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près du tableau de bord. Les schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’orientation lors du remplacement des fusibles. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’y prêter une attention particulière.
