Peugeot 107 (2005-2018) – Boîte à fusibles

Peugeot 107 (2005-2007) – schéma des fusibles

Année de fabrication : 2005, 2006, 2007.

Le fusible de l’allume-cigare (prise de courant) de la Peugeot 107 (2005-2007) est le fusible 11 de la boîte à fusibles.

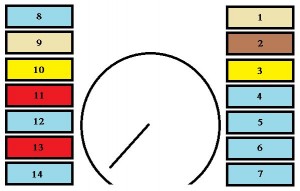

Boîtes à fusibles du tableau de bord

Elles sont situées des deux côtés du tableau de bord, sous le revêtement.

N°	Ampérage [A]	Description
1	10	Feux stop
2	25	Verrouillage/déverrouillage centralisé
3	20	Dégivrage
4	7,5	Feux arrière
5	7,5	Connecteur de diagnostic
6	7,5	Feu de brouillard arrière ; Tableau de bord.
7	7,5	Dégivrage
8	7,5	Unité de commande d’injection
9	10	Alimentation de l’indicateur de carburant électrique
10	20	Clignotants
11	15	Accessoires ; Connecteur 12 V.
12	7,5	Évaporation ; ABS ; Relais du groupe de ventilateurs ; Clignotants avant et arrière.
13	15	Contrôleur d’airbag ; Contrôleur moteur ; Contrôleur d’immobilisation moteur ; Bobine d’allumage.
14	7,5	Climatisation
15	40	Accessoires ; Évaporation ; ABS ; Relais du groupe de ventilateurs ; Clignotants avant et arrière.
16	30	Vitres électriques
17	40	Chauffage

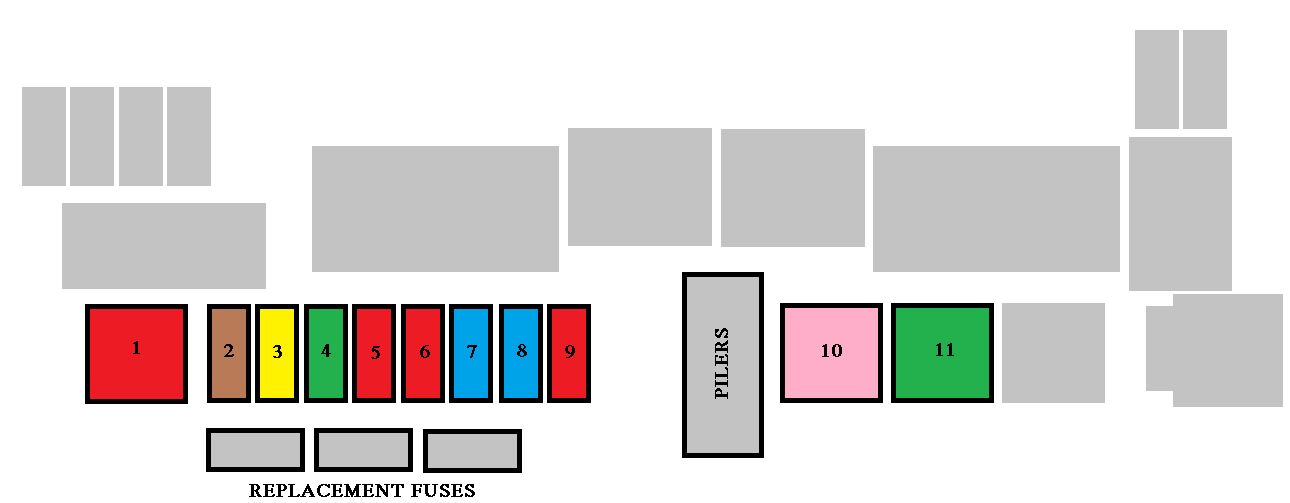

Boîte à fusibles dans le compartiment moteur

N°	Ampérage [A]	Description
1	50	2 Changement Tronic ; Groupe de ventilateurs (diesel).
2	10	Phares
	30	Phares avec feux de jour
3	25	Unité de commande ABS
4	30	Alimentation du contacteur d’allumage
5	10	Feux de détresse
6	10	Phares
7	15	Éclairage de confort
8	15	Essence – contrôleur moteur
	25	Diesel – unité de commande moteur
9	10	Klaxon
10	30	Groupe de ventilateurs (essence)
11	40	ABS

Peugeot 107 (2008-2011) – schéma des fusibles

Année de fabrication : 2008, 2009, 2010, 2011.

Le fusible de l’allume-cigare (prise de courant) de la Peugeot 107 (2008-2011) est le fusible 11 de la boîte à fusibles.

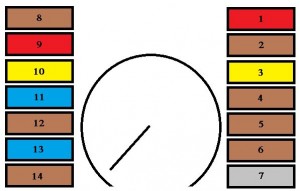

Boîtes à fusibles du tableau de bord

Elles sont situées des deux côtés du tableau de bord, sous le revêtement.

N°	Amp [A]	Description
1	10	Feux stop ; ABS ; Feux de boîte de vitesses « 2 Tronic ».
2	25	Verrouillage/déverrouillage centralisé
3	20	Dégivrage de la lunette arrière
4	7,5	Feux arrière ; Éclairage de plaque d’immatriculation ; Tableau de bord ; Affichage.
5	7,5	Connecteur de diagnostic
6	7,5	Feu de brouillard arrière ; Tableau de bord ; Fonctionnement « 2 Tronic ».
7	–	–
8	7,5	ABS ; Direction assistée ; Climatisation ; Montage du ventilateur.
9	10	Feux arrière ; Verrouillage/déverrouillage centralisé ; Vitres électriques ; Dégivrage de la lunette arrière ; Tachymètre ; Climatisation ; Chauffage ; Compteur de vitesse.
10	20	Essuie-glaces avant et arrière
11	15	Système audio ; Immobilisation électronique du moteur ; Connecteur 12 V (max 120 W).
12	7,5	Dégivrage de la lunette arrière ; ABS ; Groupe de ventilateurs ; Essuie-glaces avant et arrière ; Direction assistée ; Verrouillage/déverrouillage centralisé ; Climatisation ; Vitres électriques ; Tachymètre ; Compteur de vitesse.
13	15	Airbag ; Unité de commande moteur ; Immobilisation électronique du moteur ; Fonctionnement « 2 Tronic » ; Tableau de bord.
14	7,5	Climatisation
15	40	Accessoires ; Dégivrage ; ABS ; Relais du groupe de ventilateurs ; Essuie-glaces avant et arrière.
16	30	Vitres électriques
17	40	Chauffage ; Climatisation.

Boîte à fusibles dans le compartiment moteur

N°	Amp [A]	Description
1	50	2 Changement Tronic ; Groupe de ventilateurs (diesel).
2	10	Phares
	20	Phares avec feux de jour
3	30	Unité de commande ABS
4	30	Alimentation du contacteur d’allumage
5	10	Feux de détresse ; Feux d’avertissement du tableau de bord ; Clignotants.
6	10	Phares
7	15	Éclairage intérieur ; Tachymètre ; Système audio ; Tableau de bord ; Compteur de vitesse
8	15	Essence – unité de commande moteur
	25	Diesel – unité de commande moteur
9	10	Klaxon
10	30	Groupe de ventilateurs (essence)
11	40	ABS/ESP
12	50	Direction assistée

Peugeot 107 (2012-2014) – schéma des fusibles

Année de fabrication : 2012, 2013, 2014.

Le fusible de l’allume-cigare (prise de courant) de la Peugeot 107 (2012-2014) est le fusible 15 de la boîte à fusibles.

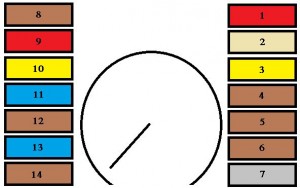

Schémas des fusibles du tableau de bord

Ils sont situés des deux côtés du tableau de bord, sous le revêtement.

N°	Amp [A]	Description
1	10	Feux stop ; ABS ; Feux de changement « 2 Tronic ».
2	25	Verrouillage/déverrouillage centralisé ; Télécommande.
3	20	Dégivrage de la lunette arrière
4	7,5	Feux arrière ; Éclairage de plaque d’immatriculation ; Tableau de bord ; Affichage ; Réglage des phares ; Feux de jour à LED ; Feux de position.
5	7,5	Prise de diagnostic
6	7,5	2 Changement Tronic ; Feu de brouillard arrière ; ESP ; Feux de jour à LED ; Tableau de bord ; Tachymètre.
7	–	Non utilisé
8	7,5	ABS ; Direction assistée ; Climatisation ; Montage du ventilateur.
9	10	Feux de recul ; Verrouillage/déverrouillage centralisé ; Vitres électriques ; Dégivrage de la lunette arrière ; Tachymètre ; Climatisation ; Chauffage ; Compteur de vitesse ; Télécommande.
10	20	Essuie-glaces avant et arrière et liquide de lave-glace
11	15	Système audio ; Prise 12 V (max. 120 W).
12	7,5	Lunette arrière chauffante ; ABS ; Unité de ventilation ; Essuie-glaces avant et arrière et pulvérisateur de vitre ; Direction assistée ; Verrouillage/déverrouillage centralisé ; Climatisation ; Chauffage ; Vitres électriques ; Tachymètre ; Compteur de vitesse ; Télécommande ; Feu de recul.
13	15	Airbag ; Système d’injection de carburant ; 2 Changement Tronic ; Tableau de bord ; Tachymètre ; Feux de jour à LED.
14	7,5	Climatisation ; Chauffage.
15	40	Système audio ; Prise 12 V ; Essuie-glaces avant et arrière ; Direction assistée ; ABS/ESP ; Ventilateur de refroidissement.
16	30	Vitres électriques
17	40	Chauffage ; Climatisation.

Schéma des fusibles dans le compartiment moteur

Numéro	Amp [A]	Description
1	5	Feux de jour à LED
2	20	Feux de brouillard avant
3	10	Phare avant gauche
4	10	Phare avant droit
5	7,5	Boîte de vitesses 2 Tronic ; Système d’injection de carburant.
6	7,5	Boîte de vitesses 2 Tronic ; Système d’injection de carburant.
7	30	Feux de jour à LED ; Feux de brouillard avant.
8	25	ABS
	30	ABS/ESP (avec VSC)
9	30	Moteur de démarrage ; Lunette arrière chauffante ; ABS ; Groupe de ventilateurs de refroidissement ; Essuie-glaces et lave-glaces avant et arrière ; Direction assistée ; Verrouillage/déverrouillage centralisé ; Climatisation ; Chauffage ; Vitres électriques ; Compte-tours ; Compteur de vitesse ; Télécommande ; Feu de recul ; Airbag ; Système d’injection de carburant ; Boîte de vitesses 2 Tronic ; Tableau de bord ; Feux de jour à LED.
10	10	Feux de détresse ; Tableau de bord ; Compte-tours ; Clignotants.

11	20	Phare avant gauche ; Phare avant droit.
12	15	Éclairage intérieur ; Compte-tours ; Système audio ; Tableau de bord ; Compteur de vitesse.
13	15	Système d’injection de carburant ; Groupe de ventilateurs de refroidissement.
14	10	Klaxon
15	7,5	Fusible de rechange
16	10	Fusible de rechange
17	15	Fusible de rechange
18	50	Boîte de vitesses 2 Tronic
19	30	Groupe de ventilateurs de refroidissement
	40
20	40	ABS
	50	ABS/ESP (avec VSC)
21	50	Direction assistée

Peugeot 107 (2005-2018) – schéma de la boîte à fusibles

Année de fabrication : 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) de la Peugeot 107 (2005-2018) est le fusible 11 de la boîte à fusibles du tableau de bord.

Boîtes à fusibles du tableau de bord

N°	Ampérage [A]	Description
1	10	Feux stop ; ABS ; Cambio Tronic.
2	25	Verrouillage centralisé ; Télécommande.
3	20	Dégivrage de la lunette arrière
4	7.5	Feux arrière ; Éclairage de plaque d’immatriculation ; Tableau de bord ; Affichage ; Réglage des phares ; Feux de jour à LED ; Feux de position.
5	7.5	Prise de diagnostic
6	7.5	Cambio Tronic ; Feux arrière ; ESP ; Feux de jour à LED ; Tableau de bord ; Tachymètre.
7	7.5	Dégivrage
8	7.5	ABS/ESP ; Direction assistée ; Montage du ventilateur.
9	10	Feux de recul ; Verrouillage centralisé ; Vitres électriques ; Dégivrage de la lunette arrière ; Tachymètre ; Climatisation ; Chauffage ; Compteur de vitesse ; Télécommande
10	20	Essuie-glaces avant et arrière ; Liquide de lave-glace.
11	15	Système audio ; Prise 12 V (max 120 W).
12	7.5	Lunette arrière chauffante ; ABS ; Unité de ventilation ; Essuie-glaces avant et arrière et lave-glaces ; Direction assistée ; Verrouillage centralisé ; Climatisation ; Chauffage ; Vitres électriques ; Tachymètre ; Compteur de vitesse ; Télécommande ; Feu de recul.
13	15	Airbag ; Système d’injection de carburant ; Changement ; Tableau de bord ; Tachymètre ; Feux de jour à LED.
14	7.5	Climatisation ; Chauffage.
15	40	Système audio ; Prise 12 V ; Essuie-glaces avant et arrière ; Direction assistée ; ABS/ESP ; Unité de ventilation de refroidissement.
16	30	Vitres électriques
17	40	Climatisation ; Chauffage.

Boîte à fusibles dans le compartiment moteur

2005-2012

2012-2018

N°	Ampérage [A]	Description
1	5	Feux de jour à LED
2	20	Feux de brouillard avant
3	10	Phare avant gauche
4	10	Phare avant droit
5	7.5	Boîte de vitesses 2 Tronic ; Système d’injection de carburant.
6	7.5	Boîte de vitesses 2 Tronic ; Système d’injection de carburant.
7	30	Feux de jour à LED ; Feux de brouillard avant.
8	25 30	ABS ; ABS/ESP (avec VSC).
9	30	Moteur de démarrage ; Lunette arrière chauffante ; ABS ; Groupe de ventilateurs de refroidissement ; Essuie-glaces et lave-glaces avant et arrière ; Direction assistée ; Verrouillage centralisé ; Climatisation ; Chauffage ; Vitres électriques ; Compte-tours ; Compteur de vitesse ; Télécommande ; Feu de recul ; Airbag ; Système d’injection de carburant ; Boîte de vitesses Tronic ; Tableau de bord ; Feux de jour à LED.
10	10	Feux de détresse ; Tableau de bord ; Compte-tours ; Clignotants.

11	20	Phare avant gauche ; Phare avant droit.
12	15	Éclairage intérieur ; Compte-tours ; Système audio ; Tableau de bord ; Compteur de vitesse.
13	15	Système d’injection de carburant ; Groupe de ventilateurs de refroidissement.
14	10	Klaxon
15	7.5	Fusible de rechange
16	10	Fusible de rechange
17	15	Fusible de rechange
18	50	Boîte de vitesses 2 Tronic
19	30/40	Groupe de ventilateurs de refroidissement
20	40 50	ABS ; ABS/ESP (avec VSC).
21	50	Direction assistée

À propos de la Peugeot 107 (2005-2018)

La Peugeot 107 est une citadine compacte produite de 2005 à 2018. Ce modèle a été développé en collaboration avec Toyota et Citroën, partageant la même plateforme que les Toyota Aygo et Citroën C1. La Peugeot 107 est réputée pour sa taille compacte, idéale pour la conduite en ville, et ses moteurs économiques. Elle était principalement proposée avec des moteurs essence de 1,0 litre, offrant des performances suffisantes pour la conduite urbaine et une faible consommation de carburant. Grâce à son design simple et pratique, elle a gagné en popularité auprès des conducteurs recherchant un véhicule fiable et économique.

Schéma de la boîte à fusibles de la Peugeot 107

Cette page présente le schéma de la boîte à fusibles de la Peugeot 107, essentiel pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
