Peugeot 2008 (2013-2022) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 2008 (2013–2022), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot 2008 (2013-2019) – schéma des fusibles
Année de fabrication : 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 2008 est le fusible F16 (prise avant 12 V) dans le boîtier de fusibles n°1 du tableau de bord.
Emplacement du boîtier de fusibles
Boîtiers de fusibles du tableau de bord
Véhicules avec volant à gauche :
Le boîtier de fusibles 1 est situé dans la partie inférieure du tableau de bord (à gauche).
Retirez le couvercle en tirant sur le coin supérieur droit, puis à gauche, retirez complètement le couvercle et tournez-le.
Le boîtier de fusibles 2 est situé derrière la boîte à gants.
Véhicules avec volant à droite :

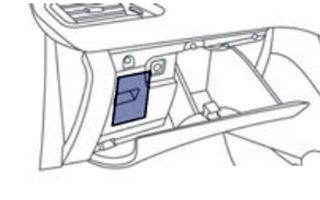

Le boîtier de fusibles 1 est situé dans la boîte à gants.
Ouvrez le couvercle de la boîte à gants, retirez le couvercle en tirant sur le coin supérieur droit, retirez complètement le couvercle et tournez-le.
Le boîtier de fusibles 2 est situé dans la partie inférieure du tableau de bord (à droite).
Retirez le couvercle en tirant sur le coin supérieur droit, puis à gauche, retirez complètement le couvercle et tournez-le.
Compartiment moteur
Situé dans le compartiment moteur près de la batterie (côté gauche)
Schémas du boîtier de fusibles
2013, 2014, 2015
Boîtier de fusibles du tableau de bord 1
Affectation des fusibles dans le boîtier de fusibles du tableau de bord 1 (2013, 2014, 2015)
| N° | Ampérage [A] | Description |
|---|---|---|
| F02 | 5 A | Rétroviseurs ;
Phares ; Connecteur de diagnostic. |
| F09 | 5 A | Alarme. |
| F10 | 5 A | Unité télématique indépendante ;
Attelage de remorque. |
| F11 | 5 A | Rétroviseur électrochrome ;
Chauffage additionnel. |
| F13 | 5 A | Amplificateur Hi-Fi ;
Capteurs de stationnement. |
| F 16 | 15 A | Prise avant 12 V. |
| F17 | 15 A | Système audio, système audio (accessoire). |
| F18 | 20 A | Écran tactile. |
| F23 | 5 A | Lampe de boîte à gants ;
Rétroviseur additionnel ; Liseuses de carte. |
| F26 | 15 A | Klaxon |
| F27 | 15 A | Pompe de lave-glace. |
| F28 | 5 A | Système antivol. |
| F29 | 15 A | Compresseur de climatisation. |
| F30 | 15 A | Essuie-glace arrière. |

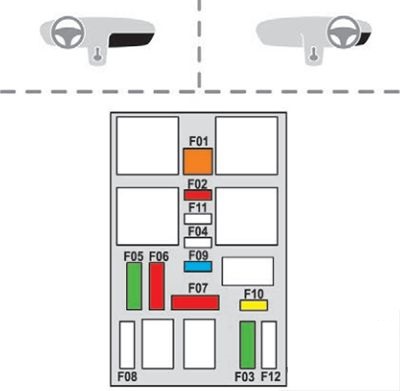

Schéma des fusibles du tableau de bord 2
Affectation des fusibles dans le schéma des fusibles du tableau de bord 2 (2013, 2014, 2015)
| N° | Ampérage [A] | Description |
|---|---|---|
| F01 | 40 A | Lunette arrière chauffante. |
| F02 | 10 A | Rétroviseurs latéraux chauffants. |
| F03 | 30 A | Vitres avant à impulsion. |
| F04 | – | Non utilisé. |
| F05 | 30 A | Vitres arrière à impulsion. |
| F06 | 10 A | Rétroviseurs latéraux rabattables. |
| F07 | 10 A | Rétroviseurs latéraux rabattables. |
| F08 | – | Non utilisé. |
| F09 | 15 A | Sièges avant chauffants ;
Vitres avant électriques (non à impulsion). |
| F10 | 20 A | Amplificateur Hi-Fi. |
| F11 | – | Non utilisé. |
| F12 | – | Non utilisé. |

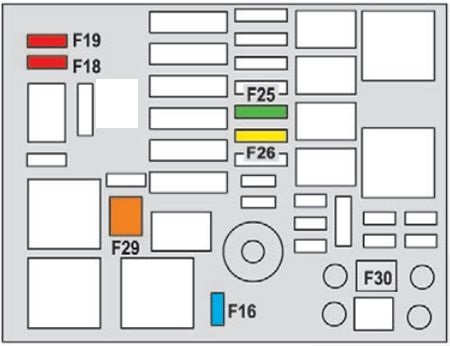

Compartiment moteur
Affectation des fusibles dans le compartiment moteur (2016, 2018)
| N° | Ampérage [A] | Description |
|---|---|---|
| F 16 | 15 A | Feux de jour. |
| F18 | 10 A | Phare avant droit. |
| F19 | 10 A | Phare avant gauche. |
| F25 | 30 A | Relais d’essuie-glace (accessoire). |
| F29 | 40 A | Moteur d’essuie-glace avant. |
| F30 | 80 A | Connecteur de chauffage auxiliaire (Diesel). |
Peugeot 2008 (2020-2021) – schéma de la boîte à fusibles
Année de fabrication : 2020, 2021.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 2008 est le fusible F31 ou F32 (prise avant 12V) dans la boîte à fusibles inférieure du tableau de bord.
Boîte à fusibles du tableau de bord
Boîte à fusibles inférieure
| Numéro | Ampérage [A] | Description |
| F1 | 10 | Rétroviseur intérieur électrochrome |
| F3 | 5 | Chargeur sans fil pour smartphone |
| F4 | 15 | Klaxon |
| F5 | 20 | Pompe de lave-glace |
| F6 | 20 | Pompe de lave-glace |
| F7 | 5 | Prise USB arrière |
| F8 | 20 | Essuie-glace arrière |
| F10 | 30 | Verrouillage/déverrouillage |
| F11 | 30 | Verrouillage/déverrouillage |
| F14 | 5 | Appels d’urgence et alarme – Alarme |
| F24 | 5 | Écran tactile 70 pouces |
| F27 | 5 | Alarme (accessoire) |
| F29 | 20 | Écran tactile 10 pouces |
| F31 ou F32 | 15 | Allume-cigare ;
Prise 12V pour accessoires. |
Boîte à fusibles supérieure
| N° | Ampérage [A] | Description |
| F1 | 40 | Lunette arrière chauffante |
| F2 | 10 | Rétroviseurs latéraux chauffants |
| F3 | 30 | Vitres avant électriques à impulsion |
| F4 | 20 | Réglage des rétroviseurs extérieurs ;
Rétroviseurs latéraux rabattables. |
| F5 | 30 | Vitres arrière électriques à impulsion |
| F6 | 15 | Toit ouvrant |
| F10 | 30 | Sièges avant chauffants |
Boîte à fusibles du compartiment moteur
| N° | Ampérage [A] | Description |
| F16 | 20 | Pare-brise chauffant |
| F18 | 10 | Phare halogène avec feu de position droit |
| F19 | 10 | Phare halogène avec feu de position gauche |
| F29 | 40 | Essuie-glaces |
Schémas des boîtes à fusibles et relais – Peugeot 2008
Concerne les véhicules fabriqués en :
2022.
Boîte à fusibles du tableau de bord
La boîte à fusibles est située dans la partie inférieure du tableau de bord (à gauche).
Pour accéder aux fusibles, il est nécessaire de suivre la même procédure que pour le remplacement des fusibles.
Boîte à fusibles inférieure
| Numéro | Ampérage [A] | Description |
| F1 | 10 | Rétroviseur intérieur électrochrome |
| F3 | 5 | Chargeur sans fil pour smartphones |
| F4 | 15 | Klaxon |
| F5 | 20 | Pompe de lave-glace |
| F6 | 20 | Pompe de lave-glace |
| F7 | 5 | Port USB arrière |
| F8 | 20 | Essuie-glace arrière |
| F10 | 30 | Verrouillage/déverrouillage |
| F11 | 30 | Verrouillage/déverrouillage |
| F14 | 5 | Appel d’urgence et assistance – Alarme |
| F24 | 5 | Écran tactile 70 pouces |
| F27 | 5 | Alarme (accessoire) |
| F29 | 20 | Écran tactile 10 pouces |
| F31 ou F32 | 15 | Allume-cigare ;
Prise 12V. |
| Numéro | Ampérage [A] | Description |
| F1 | 40 | Lunette arrière chauffante |
| F2 | 10 | Rétroviseurs latéraux chauffants |
| F3 | 30 | Vitres avant électriques à impulsion |
| F4 | 20 | Réglage des rétroviseurs extérieurs ;
Rétroviseurs latéraux rabattables. |
| F5 | 30 | Vitres arrière électriques à impulsion |
| F6 | 15 | Toit ouvrant |
| F10 | 30 | Sièges avant chauffants |

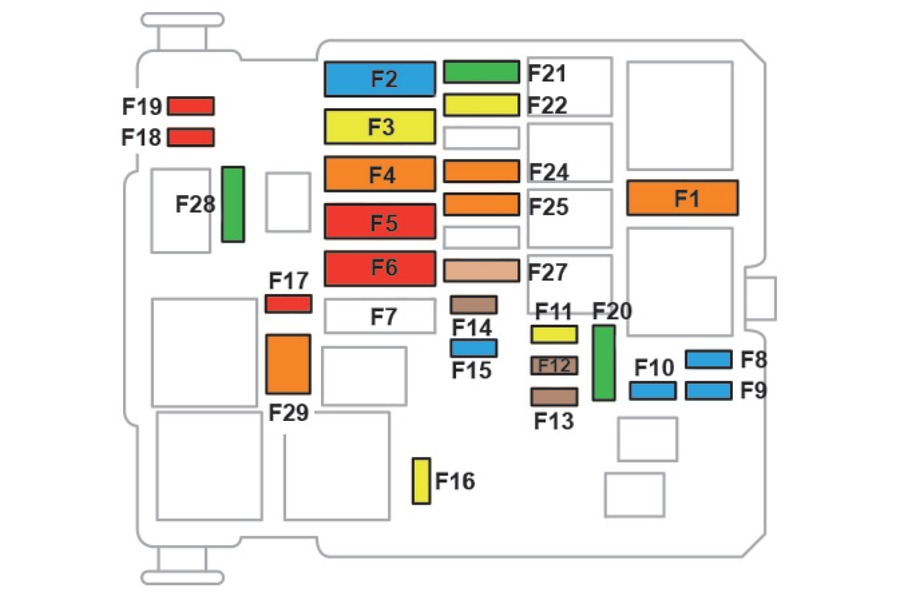

Boîte à fusibles du compartiment moteur
- Dégager les deux crochets A.
- Retirer le couvercle.
- Remplacer le fusible.
- Après le remplacement, refermer soigneusement le couvercle, puis fixer les deux crochets A pour assurer l’étanchéité de la boîte à fusibles.
| Numéro |
Ampérage [A] | Description |
| F16 | 20 | Pare-brise chauffant |
| F18 | 10 | Phare halogène avec feu de route droit |
| F19 | 10 | Phare halogène avec feu de route gauche |
| F29 | 40 | Essuie-glaces avant |
