Peugeot 508 (2010-2019) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 508 (2010-2019), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Peugeot 508 (2010-2016) – schéma des fusibles
Année de fabrication : 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Peugeot 508 (2010-2016) est le fusible F13 dans le boîtier à fusibles de la boîte à gants.
Fusibles derrière la boîte à gants
| Numéro | Ampères [A] | Description |
| F6
A ou B |
15 | Système audio |
| F8 | 3 | Alarme |
| F13 | 10 | Allume-cigare avant |
| F14 | 10 | Prise avant 12 V. |
| F 16 | 3 | Lampe de lecture arrière ;
Lampes de lecture arrière. |
| F17 | 3 | Lampe de lecture arrière ;
Rétroviseur extérieur. |
| F28
A ou B |
15 | Système audio |
| F30 | 20 | Essuie-glace arrière |
| F32 | 10 | Amplificateur audio |

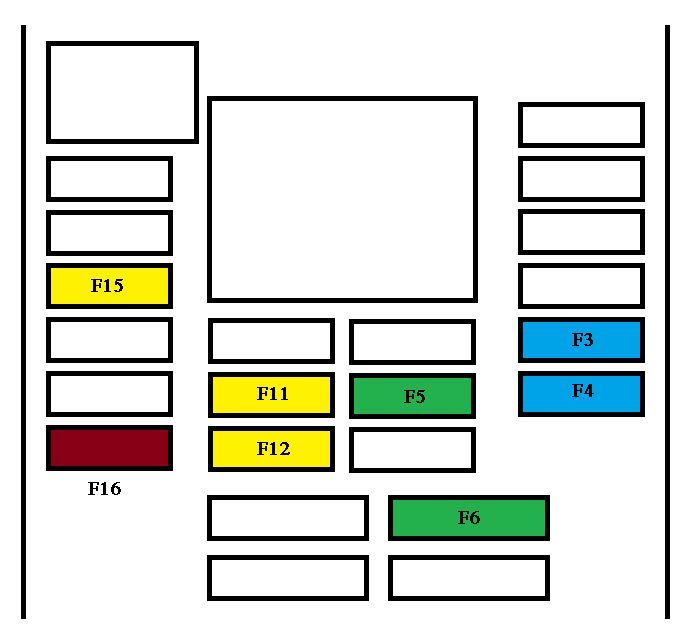

Fusibles dans le tableau de bord
La boîte à fusibles est située dans le panneau inférieur du tableau de bord (côté droit).
| Numéro | Ampères [A] | Description |
| F3 | 15 | Commande de vitre conducteur ;
Prise 12 V pour les sièges arrière. |
| F4 | 15 | Prise 12 V dans le coffre |
| F5 | 30 | Vitre arrière à impulsion |
| F6 | 30 | Vitre avant à impulsion |
| F11 | 20 | Unité de remorque. |
| F12 | 20 | Amplificateur audio |
| F15 | 20 | Store de toit panoramique ouvrant (SW). |
| F 16 | 5 | Panneau de commande des vitres du conducteur. |
À propos de la Peugeot 508 (2010-2019)
La Peugeot 508, produite de 2010 à 2019, est une voiture de taille moyenne élégante et sophistiquée qui offre confort et technologies modernes. Ce modèle est connu pour son design stylé et la qualité de sa finition intérieure. La Peugeot 508 était disponible avec différentes motorisations, y compris des moteurs essence et diesel, qui offraient des performances équilibrées et une consommation de carburant efficace. Parmi les moteurs populaires figuraient le 1.6 THP et le 2.0 HDi, qui offraient fiabilité et dynamisme. Grâce à ses caractéristiques de conduite et à ses innovations technologiques, la Peugeot 508 est devenue un choix populaire parmi les conducteurs recherchant confort et sécurité sur les routes.
Schéma de la boîte à fusibles de la Peugeot 508
Cette page présente le schéma de la boîte à fusibles de la Peugeot 508, indispensable pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de connaître sa disposition et sa fonction.
