Peugeot Partner II (2017-2019) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot Partner II (2017–2019), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Peugeot Partner II
Concerne les véhicules fabriqués dans les années :
2017, 2018, 2019.
Le fusible de l’allume-cigare (prises de courant) dans le Peugeot Partner est le fusible numéro 9 dans la boîte à fusibles du tableau de bord.
Emplacement de la boîte à fusibles
Les boîtes à fusibles sont situées :
– en bas de la console à gauche ou à droite derrière le couvercle ;
– sous le capot (près de la batterie).

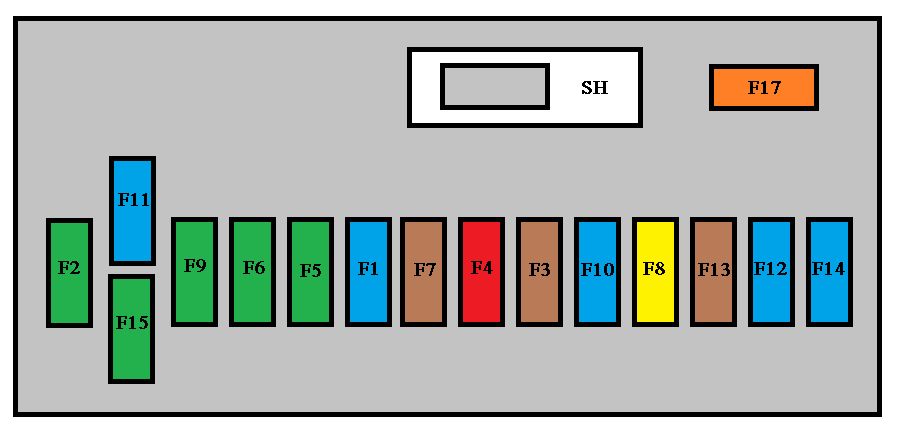

Boîte à fusibles du tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 15 | Essuie-glace arrière |
| 2 | 30 | Verrouillage centralisé |
| 3 | 5 | Airbag |
| 4 | 10 | Climatisation ;
Fusible de diagnostic ; Commande des rétroviseurs ; Faisceau des phares. |
| 5 | 30 | Vitres électriques |
| 6 | 30 | Serrures |
| 7 | 5 | Lumière de lecture arrière ;
Lumière de lecture avant ; Console de pavillon. |
| 8 | 20 | Système audio ;
Affichage ; Détection de la pression des pneus ; Alarme et sirène. |
| 9 | 30 | Fusible 12V avant et arrière |
| 10 | 15 | Montant central |
| 11 | 15 | Interrupteur d’allumage à faible courant |
| 12 | 15 | Capteur de pluie et de lumière ;
Airbag. |
| 13 | 5 | Tableau de bord |
| 14 | 15 | Capteurs de stationnement ;
Climatisation numérique ; Kit mains libres. |
| 15 | 30 | Serrures |
| 16 | – | Réserve |
| 17 | 40 | Lunette arrière et rétroviseurs chauffants |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | – | Réserve |
| 2 | 20 | Sièges chauffants |
| 3 | – | Réserve |
| 4 | 15 | Relais pour rétroviseurs rabattables |
| 5 | 15 | Relais pour prise de refroidissement |

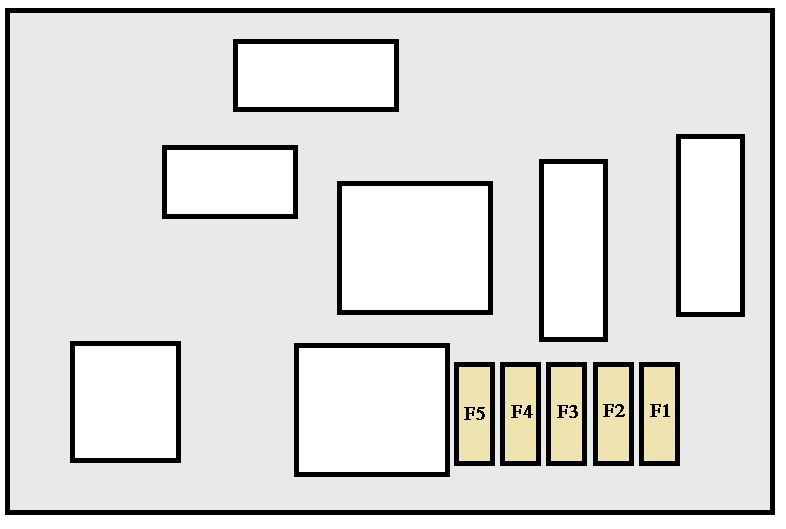

Fusibles pour remorquage/attelage/carrossiers/cabine sur plateforme
Si elle est installée dans votre véhicule, une boîte à fusibles supplémentaire sert au remorquage, à l’attelage et aux connexions pour les modifications de carrosserie et de cabine sur plateforme. Elle est située à droite derrière le séparateur de charge.
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 15 | Réserve |
| 2 | 15 | Allumage, relais de fonctionnement du générateur |
| 3 | 15 | Alimentation remorque 12 V |
| 4 | 15 | Alimentation permanente pour les modificateurs |
| 5 | 40 | Feux de détresse |

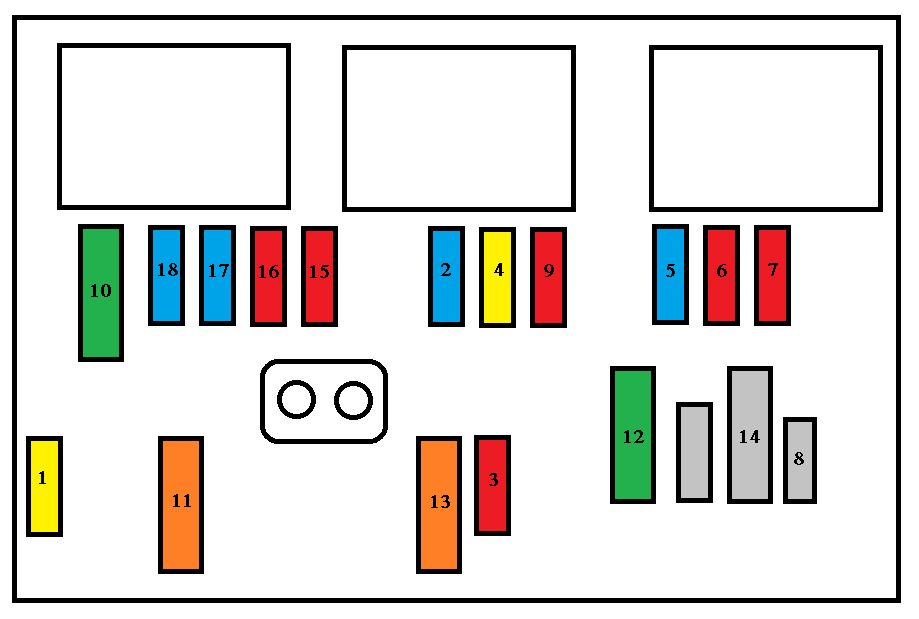

Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| 1 | 20 | Gestion moteur |
| 2 | 15 | Klaxon |
| 3 | 10 | Pompe de lave-glace avant et arrière |
| 4 | 20 | Pompe de lave-phares ou LED |
| 5 | 15 | Composants moteur |
| 6 | 10 | Capteur d’angle de braquage, DSC |
| 7 | 10 | Interrupteur de frein, interrupteur d’embrayage |
| 8 | 25 | Moteur de démarrage |
| 9 | 10 | Moteur de phare ;
Unité de commande de stationnement. |
| 10 | 30 | Composants moteur |
| 11 | 40 | Réserve |
| 12 | 30 | Essuie-glaces |
| 13 | 40 | Interface système intégrée |
| 14 | 30 | Pompe |
| 15 | 10 | Phare droit feux de route |
| 16 | 10 | Phare gauche feux de route |
| 17 | 15 | Phare droit feux de croisement |
| 18 | 15 | Phare gauche feux de croisement |
À propos du Peugeot Partner II (2017-2019)
Le Peugeot Partner II, produit de 2017 à 2019, est un modèle populaire dans le segment des véhicules utilitaires compacts. Cette voiture est réputée pour sa fiabilité et sa praticité, ce qui en fait un choix idéal pour les entrepreneurs et les familles. Le Partner II offre diverses options de motorisation, y compris des variantes essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant amplement d’espace pour les passagers et le chargement. Les technologies modernes et les dispositifs de sécurité augmentent l’attrait de ce modèle sur le marché.
Schéma de la boîte à fusibles du Peugeot Partner II
Cette page présente le schéma de la boîte à fusibles du Peugeot Partner II, qui est essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques des boîtes à fusibles dans ce modèle sont sous le capot et à l’intérieur du véhicule, généralement près du tableau de bord. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément indispensable de l’entretien du véhicule, il est donc important d’avoir une vue d’ensemble de sa configuration et de ses fonctions.
