Peugeot Partner VP (2002-2007) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot Partner VP (2002-2007), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Peugeot Partner VP (2002) – schéma des fusibles

Année de fabrication : 2002.

Le fusible de l’allume-cigare (prise de courant) du Peugeot Partner VP (2002) est le fusible 22 de la boîte à fusibles du tableau de bord.

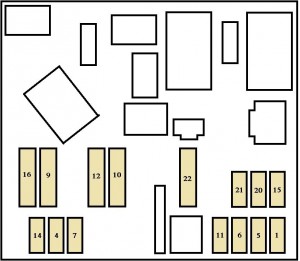

Boîte à fusibles de la console

N°	Amp [A]	Description
1	15	Essuie-glace arrière (portes battantes) ; Prise arrière 12 V.
4	20	Écran multifonction ; Tableau de bord ; Équipement audio ; Commandes au volant.
5	15	Sirène d’alarme
6	10	Prise de diagnostic
7	15	Alarme
9	30	Sièges chauffants ; Ventilateur de toit Zenith.
10	40	Dégivrage de la lunette arrière et du rétroviseur
11	15	Essuie-glace arrière (hayon)
12	30	Vitres électriques avant ; Panoramique.
14	10	Boîte à fusibles moteur ; Commandes au volant ; Capteur de pluie.
15	15	Tableau de bord ; Écran multifonction ; Équipement audio.
16	30	Commandes de verrouillage des portes, du capot et du coffre.
20	10	Feu stop droit
21	15	Feu stop gauche
22	20	Éclairage avant ; Liseuse de carte ; Allume-cigare ; Prise avant 12 V ; Rétroviseur électrique.

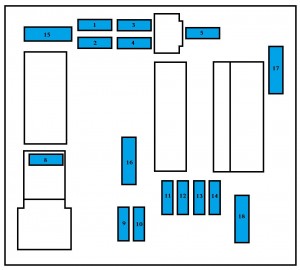

Boîte à fusibles dans le compartiment moteur

N°	Amp [A]	Description
1	10	Module de chauffage de pré-ventilation (Diesel) ; Interrupteurs de frein et d’embrayage ; Feu de recul.
2	15	Pompe à carburant
3	10	Unité de commande ABS
4	10	Unité de commande moteur
5	–	Non utilisé
6	15	Phares antibrouillard avant
7	20	Pompe de lave-phares
8	20	Relais du groupe de ventilateurs ; Unité de commande moteur.
9	15	Feux de croisement gauches
10	15	Feux de croisement droits
11	10	Feux de route gauches
12	10	Feux de route droits
13	15	Klaxon
14	10	Pompes de lave-glace avant et arrière
15	30	Sonde à oxygène ; Capteur de débit d’air.
16	30	Relais de la pompe à air
17	30	Essuie-glace avant
18	40	Ventilateur de climatisation

À propos du Peugeot Partner VP (2002-2007)

Le Peugeot Partner VP, produit de 2002 à 2007, est un véhicule polyvalent populaire, caractérisé par sa praticité et sa fiabilité. Ce modèle est particulièrement apprécié des familles et des petites entreprises grâce à son intérieur spacieux et à sa configuration de sièges flexible. Le Peugeot Partner VP offre diverses options de motorisation, y compris des variantes essence et diesel, qui offrent un équilibre entre performances et consommation de carburant. Le véhicule est connu pour sa construction robuste et sa capacité à gérer différents types de terrains, ce qui le rend idéal pour les environnements urbains et ruraux.

Schéma de la boîte à fusibles du Peugeot Partner VP

Cette page présente le schéma de la boîte à fusibles du Peugeot Partner VP, qui est essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Les emplacements typiques des boîtes à fusibles dans ce modèle comprennent le compartiment moteur et l’intérieur du véhicule, généralement près du tableau de bord. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément indispensable du véhicule qui assure la protection contre les courts-circuits et les surcharges électriques.
