Peugeot 508 RXH (2011-2016) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Peugeot 508 RXH (2011–2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Peugeot 508 RXH (2011-2016) – schéma des fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016.

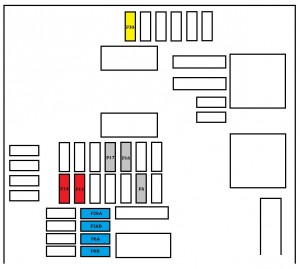

Le fusible de l’allume-cigare (prise de courant) de la Peugeot 508 RXH (2011-2016) est le fusible F13 dans le boîtier à fusibles de la boîte à gants.
Fusibles derrière la boîte à gants
| Nr | Amp [A] | Description |
| F6
A ou B |
15 | Système audio |
| F8 | 3 | Alarme |
| F13 | 10 | Allume-cigare avant |
| F14 | 10 | Prise avant 12 V. |
| F 16 | 3 | Lumière de lecture arrière,
Lumières de lecture de cartes. |
| F17 | 3 | Lumière de lecture arrière,
Rétroviseur extérieur. |
| F28
A ou B |
15 | Système audio |
| F30 | 20 | Essuie-glace arrière |
| F32 | 10 | Amplificateur audio |

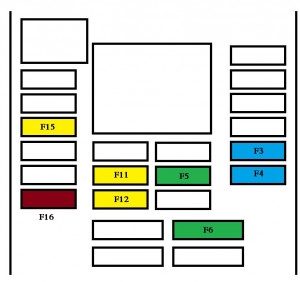

Fusibles dans le tableau de bord
Le boîtier à fusibles est situé dans le panneau inférieur du tableau de bord (côté droit).
| Nr | Amp [A] | Description |
| F3 | 15 | Commande de vitres côté conducteur ;
Prise 12 V pour les sièges arrière. |
| F4 | 15 | Prise 12 V dans le coffre |
| F5 | 30 | Fenêtre arrière à impulsion |
| F6 | 30 | Fenêtre avant à impulsion |
| F11 | 20 | Unité de remorque. |
| F12 | 20 | Amplificateur audio |
| F15 | 20 | Store panoramique
de toit (SW). |
| F 16 | 5 | Panneau de commande
des vitres du conducteur. |
Fusibles dans le compartiment moteur
Le schéma des fusibles est situé dans le compartiment moteur, près de la batterie.
| Numéro | Amp [A] | Description |
| F20 | 15 | Pompe de lave-glace avant et
arrière. |
| F21 | 20 | Pompe de lave-phares |
| F22 | 15 | Klaxon |
| F23 | 15 | Phare de croisement droit |
| F24 | 15 | Phare de route
gauche. |
| F27 | 5 | Phares côté gauche |
| F28 | 5 | Phares côté droit |
À propos de la Peugeot 508 RXH (2011-2016)
La Peugeot 508 RXH est un modèle robuste et élégant, produit entre 2011 et 2016. Cette voiture est connue pour sa technologie hybride, qui combine un moteur diesel avec une propulsion électrique, offrant ainsi une consommation de carburant efficace et des émissions réduites. La Peugeot 508 RXH est équipée d’un moteur HDi de 2.0 litres, qui fonctionne en collaboration avec un moteur électrique, permettant une transmission intégrale. Le véhicule offre un intérieur confortable avec des technologies modernes et est idéal pour ceux qui recherchent une voiture fiable et écologique avec des performances accrues.
Schéma de la boîte à fusibles de la Peugeot 508 RXH
Cette page présente le schéma de la boîte à fusibles de la Peugeot 508 RXH, indispensable pour l’entretien et les réparations du véhicule. Sur ce modèle, la boîte à fusibles est généralement située sous le capot et à l’intérieur du véhicule, habituellement près du tableau de bord. Les schémas incluent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc essentiel d’avoir accès à des informations précises et à jour sur son agencement.
