Nissan Primera P12 (2001-2007) – boîte à fusibles
Nissan Primera P12 – schéma des fusibles
Année de fabrication : 2001, 2002, 2003, 2004, 2005, 2006 et 2007.

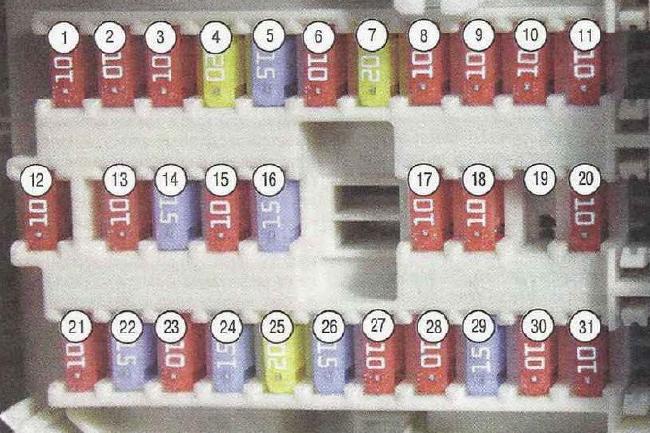

Habitacle
Situé dans le tableau de bord derrière le couvercle de protection.
Description
| 1 – 10A | Système audio |
| 2 – 10A | Régulateur de vitesse |
| 3 – 10A | Commande électrique du coffre |
| 4 – 20A | Fusible de pré-charge dans le coffre |
| 5 – 15A | Feux stop |
| 6 – 10A | Feux de brouillard |
| 7 – 20A | Lunette arrière chauffante (vitre de porte) |
| 8 – 10A | Sièges avant chauffants |
| 9 – 10A | Régulateur de vitesse |
| 10 – 10A | Alimentation des appareils électroniques |
| 11 – 10A | Commande automatique de la transmission |
| 12 – 10A | Alimentation des appareils électroniques |
| 13 – 10A | Lampes intérieures |
| 14 – 15A | Moteur du ventilateur |
| 15 – 10A | Climatisation |
| 16 – 15A | Moteur du ventilateur |
| 17 – 10A | Système de gestion moteur |
| 18 – 10A | Système de retenue supplémentaire (SRS) |
| 19 | Réserve |
| 20 – 10A | Système de gestion moteur |
| 21 – 10A | Relais électromagnétique du démarreur |
| 22 – 15A | Allume-cigare |
| 23 – 10A | Actionneurs électriques pour rétroviseurs extérieurs |
| 24 – 15A | Bloc de fusibles électrique dans la console centrale |
| 25 – 20A | Essuie-glace avant |
| 26 – 15A | Essuie-glaces avant et de hayon arrière |
| 27 – 10A | Capteurs |
| 28 – 10A | Nettoyeur de vitre de hayon arrière |
| 29 – 15A | Pompe à carburant |
| 30 – 10A | Tableau de bord |
| 31 – 10A | Système anti-blocage (ABS) |
Relais à l’avant du panneau de fusibles
Description
- relais de chauffage de la lunette arrière ;
- relais du moteur de volet ;
- relais des feux de brouillard ;
- relais du lève-vitre ;
- relais des interrupteurs ;
- relais des interrupteurs.
Relais à l’arrière du panneau de fusibles
Description
- relais d’allumage ;
- relais d’équipement auxiliaire ;
- relais du ventilateur d’air pour la ventilation, le chauffage et la climatisation

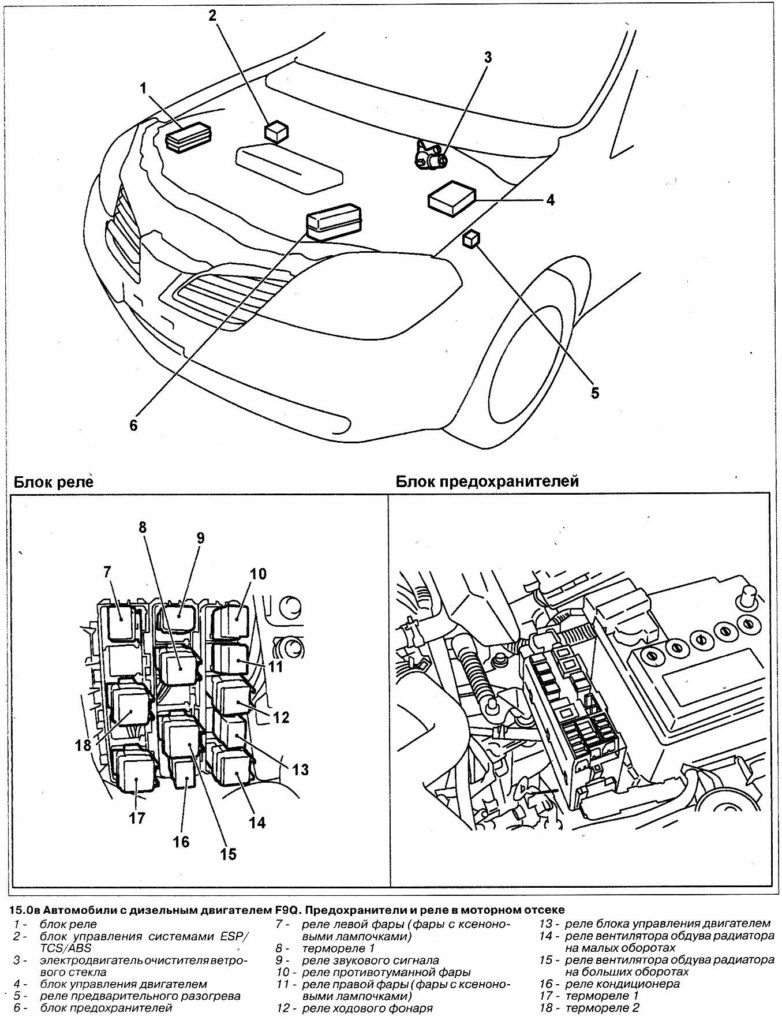

Compartiment moteur
Boîte de montage des fusibles
Description
| 1 – 120A | Premier fusible principal |
| 2 – 80A | Consommateurs avec allumage activé |
| 3 – 50A | Moteur de la pompe du système anti-blocage |
| 4 – 40A | Interrupteur d’allumage (verrouillage) |
| 5 – 30A | Électrovannes du système anti-blocage |
| 6 | Réserve |
| 7 | Réserve |
| 8 – 10A | Feux de position |
| 9 – 15A | Système audio |
| 10 – 10A | Gestion moteur |
| 11 – 15A | Klaxon |
| 12 | Réserve |
| 13 | Réserve |
| 14 – 15A | Phare avec feux de croisement (phare gauche) |
| 15 – 15A | Phare avec feux de croisement (phare droit) |
| 16 – 15A | Moteur de l’actionneur de papillon |
| 17 – 15A | Phares avec feux de route (phare gauche) |
| 18 – 15A | Phares avec feux de route (phare droit) |
| 19 – 15A | Feux de brouillard |
| 20 – 20A | Bobines d’allumage |
| 21 – 80A | Deuxième fusible principal |
| 22 | Réserve |
| 23 – 30A | Éclairage des phares |
| 24 – 40A | Deuxième moteur de ventilateur de radiateur |
| 25 – 40A | 1er moteur de ventilateur de radiateur |
| 26 – 40A | Vitres électriques |

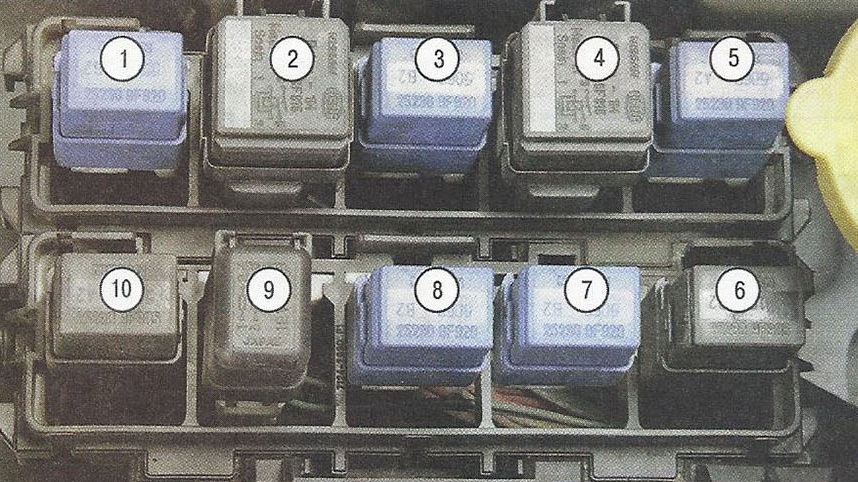

Boîte à relais
Type 1
Description
- relais des feux de brouillard ;
- relais du ventilateur de radiateur ;
- relais d’équipement auxiliaire ;
- relais du ventilateur de radiateur ;
- relais de l’embrayage électromagnétique du compresseur de climatisation ;
- relais du ventilateur de radiateur ;
- relais d’activation des modes « P » (stationnement) « N » (neutre) de la transmission automatique ou du variateur ;
- relais d’activation des feux de croisement pendant la journée ;
- relais du klaxon ;
- relais du ventilateur de radiateur.
À propos de la Nissan Primera P12 (2001-2007)
La Nissan Primera P12, produite de 2001 à 2007, est réputée pour son design moderne et ses innovations technologiques. Ce modèle proposait diverses motorisations, y compris des moteurs essence et diesel, offrant un équilibre optimal entre performance et consommation de carburant. La Primera P12 était équipée de dispositifs de sécurité avancés et de fonctions de confort, ce qui en faisait un choix attrayant pour les familles et les particuliers. L’intérieur était conçu en mettant l’accent sur le confort et l’ergonomie, offrant un espace suffisant pour les passagers et les bagages.
Schéma de la boîte à fusibles Nissan Primera P12
Cette page présente le schéma de la boîte à fusibles de la Nissan Primera P12, essentiel pour l’entretien et les réparations corrects du véhicule. Les emplacements typiques des boîtes à fusibles pour ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près du conducteur. Les diagrammes sur cette page détaillent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace de votre véhicule.
