Nissan X-Trail T31 (2008-2013) – boîte à fusibles

Nissan X-Trail T31 – Schéma de la boîte à fusibles

Année de production : 2008, 2009, 2010, 2011, 2012 et 2013.

Habitacle

Situé dans le tableau de bord derrière le couvercle de protection.

Type 1

Description

1	10A Alimentation des rétroviseurs, système audio
2	Prise 10A
3	Allume-cigare 15A
4	Non utilisé
5	Ventilateur de climatisation 15A
6	Ventilateur de climatisation 15A
7	10A Système d’accès sans clé
8	15A Phares additionnels
9	10A Contrôleur de transmission intégrale
10	10A Feux de stop
11	10A Éclairage intérieur
12	10A Instrument de mesure
13	10A Module de commande de carrosserie (BCM)
14	10A Système audio
15	10A Rétroviseurs chauffants
16	20A Système audio
17	10A Pompe de lave-glace
18	10A Instrument de mesure
19	Airbag 10A
20	10A Port de diagnostic, unité de commande moteur, contrôle de l’angle des phares

• R1 – Relais d’équipement auxiliaire
• R2 – Relais de ventilateur de climatisation
• R3 – Relais de phares additionnels
• R4 – Relais de chauffage de siège
• R5 – Relais de phares additionnels

Type 2

Description

F1	10A Système audio, rétroviseurs électriques
F2	15A Prise avant (allume-cigare)
F3	Allume-cigare 15A
F4	10A Climatisation, chauffage électrique de l’habitacle
F5	15A Moteur de chauffage
F6	15A Moteur de chauffage
F7	10A Équipement optionnel
F8	Capteurs CVT 15A (boîte de vitesses mécanique)
F9	15A Système audio
F10	10A Feux de stop
F11	Réserve

F12	10A Unité de commande d’équipement électrique de l’habitacle
F13	10A Équipement électrique
F14	15A Prise arrière (si installée)
F15	10A Rétroviseurs chauffants
F 16	10A Unité de commande d’équipement électrique de l’habitacle
F17	15A Équipement électrique
F18	20A Essuie-glace avant
F19	Airbag 10A SRC
F20	10A Sièges chauffants
R1	Relais d’équipement auxiliaire de l’habitacle
R2	Relais de ventilateur de chauffage

Compartiment moteur

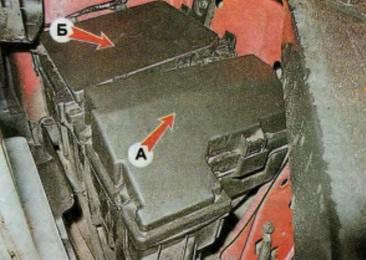

Dans le Nissan X-Trail T31 de deuxième génération, il y a 2 boîtes à fusibles sous la batterie. Pour y accéder, il est nécessaire de retirer le conduit d’air.

Boîte à fusibles A

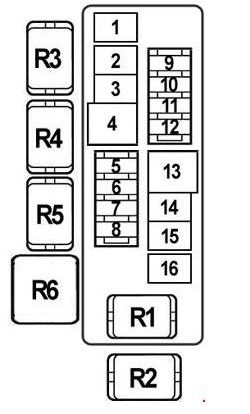

Type 1

Description

1	ABS, ESP (50A avec ESP, 40A sans ESP)
2	30A ABS, ESP
3	30A Commande de vitres de phares
4	60A Direction assistée électrique
5	Générateur de signal sonore 10A
6	10A Feux de jour
7	Pompe de refroidissement du turbocompresseur 10A
8	20A Chauffage de siège
9	10A Unité de commande de transmission
10	30A Chauffage auxiliaire
11	30A Chauffage auxiliaire

12	15A Système audio
13	40A Ventilateur de refroidissement moteur 2
14	40A Allumage
15	40A Ventilateur de refroidissement moteur 1
16	50A Unité de commande de lève-vitre, unité de commande de carrosserie
R1	Relais de klaxon
R2	Relais de ventilateur de refroidissement (haute vitesse)
R3	Relais de feux de jour (Europe) Relais de klaxon
R4	Relais d’essuie-glace de phare (essence) Relais de chauffage (diesel)
R5	Relais de ventilateur de refroidissement (basse vitesse)
R6	Relais de feux de stop (essence) Relais de chauffage (diesel)

Type 2

Description

F1	20A Refroidissement d’air de turbine (turbodiesel)
F2	10A Verrouillage du commutateur de mode de fonctionnement de la transmission (véhicules à transmission intégrale)
F3	Générateur 10A
F4	10A Signal sonore
FL5	60/30A Direction assistée électrique, pompe de lave-phares, système ABS
F6	Système ABS 40A, système de contrôle de stabilité
F7	30A Chauffage électrique de l’habitacle (pour les voitures à moteur diesel)
F8	30A Chauffage électrique de l’habitacle
F9	30A Chauffage électrique de l’habitacle
F10	Réserve
FL11	50/30/40A Ventilateur de refroidissement moteur, allumage
F12	40A Unité de commande d’équipement électrique de l’habitacle
R3	Relais de klaxon
R4	Relais de ventilateur de refroidissement moteur
R5	Relais de pompe de lave-phares

Boîte à fusibles B

Type 1

Description

Ef41	Réserve
Ef42	Réserve
Ef43	10A – phares avec feux de croisement (phare droit)
Ef44	10A – phares avec feux de croisement (bloc de phare gauche)
Ef45	10A – éclairage latéral
Ef46	10A – rétroéclairage
Ef47	Réserve
Ef48	20A – essuie-glace avant
Ef49	10A – feux de position (phare gauche)
Ef50	10A – feux de position (phare droit)
Ef51	10A – embrayage du compresseur de climatisation
Ef52	Réserve

Ef53	30A – fusible de réserve
Ef54	Réserve
Ef55	15A – chauffage électrique des rétroviseurs latéraux et de la lunette arrière
Ef56	15A – chauffage électrique des rétroviseurs latéraux et de la lunette arrière
Ef57	15A – pompe à carburant
Ef58	10A – capteur de mode de fonctionnement de la transmission automatique, relais de démarreur (enroulement)
Ef59	10A – système de freinage antiblocage (ABS)
Ef60	10A – feux de recul
Ef61	15A ETC – unité de commande électronique du moteur (ECU)
Ef62	15A EGI – unité de commande électronique du moteur (ECU), bobines d’allumage
Ef63	20A – capteur de diagnostic de concentration d’oxygène
Ef64	15A – injecteurs
Ef65	15A – feux de brouillard avant

Description des relais

Er7	Relais des phares antibrouillard avant
Er8	Relais des feux de position
Er9	Relais de l’unité de commande électronique du moteur (ECU)
Er10	Relais de la lunette arrière et des rétroviseurs chauffants
Er11	Relais du moteur de démarrage
Er12	Relais du ventilateur de refroidissement 3
Er13	Relais du ventilateur de refroidissement 2
Er14	Relais du ventilateur de refroidissement 1
Er15	Relais d’allumage

Type 2

Description

F1	15A Chauffage de vitre
F2	15A Chauffage de vitre
F3	15A Phares antibrouillard
F4	30A Essuie-glace avant
F5	15A Feu de position, phare droit
F6	15A Feu de position, phare gauche
F7	10A Feu de route, phare droit
F8	10A Feu de route, phare gauche
F9	10A Ampoules latérales
F10	Réserve
F11	15A Contrôle de transmission
F12	Unité de commande moteur 20A;

F13	Compresseur de climatisation 10A
F14	10A Feux de recul
F15	Changement 10A
F 16	10A Système de gestion moteur
F17	15A Pompe à carburant
F18	Système d’alimentation 10A (injecteurs de carburant)
F19	10A Système hydraulique antiblocage (ABS)
F20	Réserve
R6	Relais du système d’allumage
R8	Relais de chauffage de la lunette arrière
R16	Relais de basse vitesse du ventilateur de refroidissement moteur I
R17	Relais de haute vitesse du ventilateur de refroidissement moteur II

Boîte à fusibles de la batterie

Sur la borne positive de la batterie se trouvent des fusibles sous forme de fusibles haute puissance.

• EfA – alternateur 250/140A, circuits de fusibles EBfB et EBfC
• EfB – bloc de fusibles 100A dans le compartiment moteur
• EfC – éclairage 100A, climatisation
• EfD – relais de démarrage 80/100A, circuit de fusible du compartiment moteur
• EfE – bloc de fusibles du compartiment moteur 80/100A
• EfN – unité de commande des bougies de préchauffage 60A
