Jeep Patriot (2007-2017) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Jeep Patriot (2007-2017), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et l’affectation de chaque fusible (disposition des fusibles).

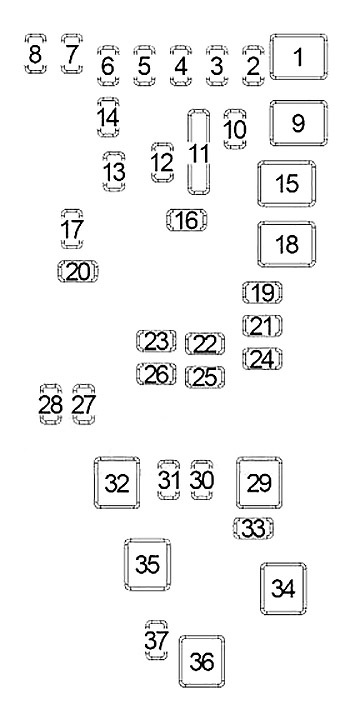

Le module de puissance est situé dans le compartiment moteur, près de l’unité de filtre à air.
Ce centre contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée sur le côté intérieur du couvercle.
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini fusible | Description |
| 1 | Vide | Vide | |
| 2 | 15 Ampères bleu | Alimentation ECU AWD/4WD | |
| 3 | 10 A rouge | Alimentation interrupteur de frein CHMSL | |
| 4 | 10 A rouge | Alimentation interrupteur d’allumage | |
| 5 | 20 A jaune | Remorque | |
| 6 | 10 A rouge | IOD Sw/Pwr Mir/Ocm Commande Sdar/téléphone mains libres | |
| 7 | 30 A vert | IOD Sensei | |
| 8 | 30 A vert | IOD Sense2 | |
| 9 | 40 A vert | Sièges électriques | |
| 10 | 20 A jaune | Blocs d’alimentation CCN | |
| 11 | 15 Ampères bleu | Pré-fusible | |
| 12 | 20 A jaune | Ign Run/Acc Inverseur | |
| 13 | 20 A jaune | Pwr run/Acc Prise RR | |
| 14 | 10 A rouge | IOD CCN/Éclairage intérieur | |
| 15 | 40 A vert | Alimentation batterie relais ventilateur RAD | |
| 16 | 15 Ampères bleu | IGN Run/Acc Allume-cigare/Toit ouvrant | |
| 17 | 10 A rouge | IOD Feed Mod-Wcm | |
| 18 | 40 A vert | Relais de contact ASD PWR Feed |
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| 19 | 20 A jaune | Alimentation amplificateur PWR 1 et amplificateur 2 | |
| 20 | 15 Ampères bleu | Radio avec canal IOD | |
| 21 | 10 A rouge | IOD Alimentation Intrus Mod/Sirène | |
| 22 | 10 A rouge | IGN RUN Capteur de chaleur/AC/boussole | |
| 23 | 15 Ampères bleu | POL ASD Alimentation relais 3 | |
| 24 | 15 Ampères bleu | Alimentation toit ouvrant | |
| 25 | 10 A rouge | Rétroviseur chauffant | |
| 26 | 15 Ampères bleu | POL ASD Alimentation relais 2 | |
| 27 | 10 A rouge | IGN RUN Alimentation ORC uniquement | |
| 28 | 10 A rouge | IGN RUN Alimentation ORC/OCM | |
| 29 | Chauffage (sans fusible) | ||
| 30 | 20 A jaune | Sièges chauffants | |
| 31 | 10 A rouge | Commande relais d’essuie-glace | |
| 32 | 30 Ampères rose | POL ASD Commande Alimentation 1 | |
| 33 | 10 A rouge | ABS MOD/J1962 Connexion/PCM | |
| 34 | 30 Ampères rose | Alimentation valve ABS | |
| 35 | 40 A vert | Alimentation pompe ABS | |
| 36 | 30 Ampères rose | Commande phares / essuie-glaces / rétroviseurs intelligents | |
| 37 | 25 Ampères naturel | Inverseur 110 |
Jeep Patriot – schéma de fusible
Année de fabrication : 2009, 2010.
Les fusibles de l’allume-cigare (prises de courant) du Jeep Patriot sont les fusibles n° 11 (prise de courant), n° 13 (allume-cigare / prise de courant arrière) et n° 16 (allume-cigare, si présent) dans la boîte à fusibles du compartiment moteur.
Le module de puissance est situé dans le compartiment moteur, près de l’unité de filtre à air.
Ce centre contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée sur le côté intérieur du couvercle.
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini fusible | Description |
| 1 | Vide | Vide | |
| 2 | 15 Ampères bleu clair | Alimentation ECU AWD/4WD | |
| 3 | 10 A rouge | Alimentation interrupteur de frein CHMSL | |
| 4 | 10 A rouge | Alimentation interrupteur d’allumage/OCM | |
| 5 | 20 A jaune | Attelage de remorque — si équipé | |
| 6 | 10 A rouge | IOD Sw/Pwr Mir/Commande de direction Sdar/kit mains libres — si équipé | |
| 7 | 30 A vert | IOD Sensei | |
| 8 | 30 A vert | IOD Sense2 | |
| 9 | 40 A vert | Sièges électriques — si équipés | |
| 10 | 20 A jaune | Verrouillage de l’alimentation / éclairage intérieur CCN | |
| 11 | 15 Ampères bleu clair | Prise de courant | |
| 12 | 20 A jaune | Ign Run/Acc Inverseur | |
| 13 | 20 A jaune | Pwr Run/Acc Prise RR/plafonnier/allume-cigare | |
| 14 | 10 A rouge | IOD CCN | |
| 15 | 40 A vert | Alimentation batterie relais ventilateur RAD | |
| 16 | 15 Ampères bleu clair | IGN Run/Acc Plafonnier/Toit ouvrant/Essuie-glace arrière silencieux/Inverseur ACC | |
| 17 | 10 A rouge | IOD Feed Mod-Wcm | |
| 18 | 40 A vert | Relais de contact ASD PWR Feed |
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| 19 | 20 A jaune | Alimentation amplificateur PWR 1 et amplificateur 2 | |
| 20 | 15 Ampères bleu clair | Radio avec canal IOD | |
| 21 | 10 A rouge | IOD Alimentation Intrus Mod/Sirène — si présent | |
| 22 | 10 A rouge | IGN RUN Capteur de chaleur/AC/boussole | |
| 23 | 15 Ampères bleu clair | POL ASD Alimentation relais 3 | |
| 24 | 15 Ampères bleu clair | Alimentation toit ouvrant — si présent | |
| 25 | 10 A rouge | Rétroviseur chauffant — si présent | |
| 26 | 15 Ampères bleu clair | POL ASD Alimentation relais 2 | |
| 27 | 10 A rouge | IGN RUN Alimentation ORC uniquement | |
| 28 | 10 A rouge | IGN RUN Alimentation ORC/OCM | |
| 29 | Chauffage automatique (sans fusible) | ||
| 30 | 20 A jaune | Siège chauffant — si présent | |
| 31 | 10 A rouge | Contrôle relais d’essuie-glace de phare — si présent | |
| 32 | 30 Ampères rose | POL ASD Contrôle Alimentation 1 | |
| 33 | 10 A rouge | ABS MOD/J1962 Connexion/PCM | |
| 34 | 30 Ampères rose | Alimentation valve ABS | |
| 35 | 40 A vert | Alimentation pompe ABS | |
| 36 | 30 Ampères rose | Phare/contrôle essuie-glace/vitre intelligente — si présent | |
| 37 | 25 Ampères naturel | Chauffage diesel — si présent |
Jeep Patriot – schéma de fusible
Année de fabrication : 2011.
Les fusibles de l’allume-cigare (prises de courant) du Jeep Patriot sont les fusibles n° 11 (prise de courant), n° 13 (allume-cigare / prise de courant arrière) et n° 16 (allume-cigare, si présent) dans la boîte à fusibles du compartiment moteur.
Le module de puissance est situé dans le compartiment moteur, près du groupe de filtre à air.
Ce centre contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée sur le côté intérieur du couvercle.
Affectation des fusibles dans le module de puissance (2011, 2013)
| Tête | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| Tête | Fusible à cartouche | Mini fusible | Description |
| 1 | Vide | Vide | |
| 2 | 15 Ampères bleu clair | Module de contrôle AWD/4WD | |
| 3 | 10 A rouge | Interrupteur de feu stop central arrière | |
| 4 | 10 A rouge | Interrupteur d’allumage/module de classification des passagers | |
| 5 | 20 A jaune | Remorque | |
| 6 | 10 A rouge | Rétroviseur électrique/commande au volant ;
Radio satellite/téléphone mains libres. |
|
| 7 | 30 A vert | Désactivation de l’allumage | |
| 8 | 30 A vert | Désactivation de l’allumage | |
| 9 | 40 A vert | Sièges électriques | |
| 10 | 20 A jaune | Verrouillage de l’alimentation/éclairage intérieur | |
| 11 | 15 Ampères bleu clair | Alimentation | |
| 12 | 20 A jaune | Inverseur 115 V CA | |
| 13 | 20 A jaune | Allume-cigare | |
| 14 | 10 A rouge | Tableau de bord | |
| 15 | 40 A vert | Ventilateur de radiateur | |
| 16 | 15 Ampères bleu clair | Plafonnier / toit ouvrant / moteur d’essuie-glace arrière | |
| 17 | 10 A rouge | Module de contrôle sans fil | |
| 18 | 40 A vert | Relais de désactivation automatique |
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| 19 | 20 A jaune | Amplificateurs radio | |
| 20 | 15 Ampères bleu clair | Radio | |
| 21 | 10 A rouge | Module d’alarme/sirène — si présent | |
| 22 | 10 A rouge | Chauffage, climatisation/boussole | |
| 23 | 15 Ampères bleu clair | Relais de désactivation automatique | |
| 24 | 15 Ampères bleu clair | Alimentation toit ouvrant | |
| 25 | 10 A rouge | Rétroviseur chauffant — si présent | |
| 26 | 15 Ampères bleu clair | Relais de désactivation automatique | |
| 27 | 10 A rouge | Module de commande d’airbag | |
| 28 | 10 A rouge | Module de commande d’airbag/module de classification des passagers | |
| 29 | Chauffage (sans fusible) | ||
| 30 | 20 A jaune | Siège chauffant — si présent | |
| 31 | 10 A rouge | Système de pulvérisation de phares — selon l’équipement | |
| 32 | 30 Ampères rose | Relais de désactivation automatique | |
| 33 | 10 A rouge | Connexion J1962/module de commande du système de transmission | |
| 34 | 30 Ampères rose | Valve de fermeture de frein | |
| 35 | 40 A vert | Pompe de fermeture de frein | |
| 36 | 30 Ampères rose | Phare/commande de pulvérisation/vitre intelligente — si présent | |
| 37 | 25 Ampères naturel | Chauffage diesel — si présent |
Jeep Patriot – schéma de fusible
Année de fabrication : 2012.
Les fusibles de l’allume-cigare (prises de courant) du Jeep Patriot sont les fusibles n° 11 (prise de courant), n° 13 (allume-cigare / prise de courant arrière) et n° 16 (allume-cigare, si présent) dans la boîte à fusibles du compartiment moteur.
Le module de puissance est situé dans le compartiment moteur, près du groupe de filtre à air.
Ce centre contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée sur le côté intérieur du couvercle.
Avis _
Affectation des fusibles dans le module de puissance intégré (2012)
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini fusible | Description |
| 1 | Vide | Vide | |
| 2 | 15 Ampères bleu clair | Module de commande AWD/4WD — si présent | |
| 3 | 10 A rouge | Interrupteur de feu stop central arrière | |
| 4 | 10 A rouge | Interrupteur d’allumage/module de classification des passagers | |
| 5 | 20 A jaune | Attelage de remorque — si présent | |
| 6 | 10 A rouge | Rétroviseur électrique/module de classification des passagers airbag/radio satellite (si présent) | |
| 7 | 30 A vert | Désactivation de l’allumage | |
| 8 | 30 A vert | Désactivation de l’allumage | |
| 9 | 40 A vert | Sièges électriques | |
| 10 | 20 A jaune | Verrouillage de l’alimentation | |
| 11 | 15 Ampères bleu clair | Alimentation | |
| 12 | 20 A jaune | Inverseur CA | |
| 13 | 20 A jaune | Alimentation arrière | |
| 14 | 10 A rouge | Kit de clignotants/éclairage intérieur | |
| 15 | 40 A vert | Ventilateur de radiateur | |
| 16 | 15 Ampères bleu clair | Toit ouvrant/allume-cigare (si présent) | |
| 17 | 10 A rouge | Module de commande sans fil | |
| 18 | 40 A vert | Relais de désactivation automatique |
| Tête | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| 19 | 20 A jaune | Amplificateurs radio | |
| 20 | 15 Ampères bleu clair | Radio | |
| 21 | 10 A rouge | Module d’alarme/sirène — si présent | |
| 22 | 10 A rouge | Chauffage, climatisation/boussole | |
| 23 | 15 Ampères bleu clair | Relais de désactivation automatique | |
| 24 | 15 Ampères bleu clair | Toit ouvrant électrique — si présent | |
| 25 | 10 A rouge | Rétroviseur chauffant — si présent | |
| 26 | 15 Ampères bleu clair | Relais de désactivation automatique | |
| 27 | 10 A rouge | Module de commande d’airbag | |
| 28 | 10 A rouge | Module de commande d’airbag/module de classification des passagers | |
| 29 | Chauffage automatique (sans fusible) | ||
| 30 | 20 A jaune | Siège chauffant — si présent | |
| 31 | 10 A rouge | Lave-phares — selon l’équipement | |
| 32 | 30 Ampères rose | Relais de désactivation automatique | |
| 33 | 10 A rouge | Module ABS / interface de diagnostic J1962 / module de commande du système de traction | |
| 34 | 30 Ampères rose | Verrouillage de la valve de frein | |
| 35 | 40 A vert | Pompe de verrouillage de frein | |
| 36 | 30 Ampères rose | Phare/commande de lave-glace/vitre intelligente — si présent | |
| 37 | 25 Ampères naturel | Inverseur 110 — selon l’équipement/Chauffe-eau diesel — selon l’équipement |
Jeep Patriot – schéma de fusible
Année de fabrication : 2013.
Le module de puissance est situé dans le compartiment moteur, près de l’unité de filtre à air.
Ce centre contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée sur le côté intérieur du couvercle.
| Prise | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| Prise | Fusible à cartouche | Mini fusible | Description |
| 1 | Vide | Vide | |
| 2 | 15 Ampères bleu clair | Module de commande AWD/4WD | |
| 3 | 10 A rouge | Interrupteur de feu stop arrière | |
| 4 | 10 A rouge | Interrupteur d’allumage/module de classification des passagers | |
| 5 | 20 A jaune | Remorque | |
| 6 | 10 A rouge | Rétroviseur électrique/commande au volant
Radio satellite/téléphone mains libres |
|
| 7 | 30 A vert | Désactivation de l’allumage | |
| 8 | 30 A vert | Désactivation de l’allumage | |
| 9 | 40 A vert | Sièges électriques | |
| 10 | 20 A jaune | Verrouillage de l’alimentation/éclairage intérieur | |
| 11 | 15 Ampères bleu clair | Unité de moulage sous pression | |
| 12 | 20 A jaune | Inverseur 115 V CA | |
| 13 | 20 A jaune | Allume-cigare | |
| 14 | 10 A rouge | Tableau de bord | |
| 15 | 40 A vert | Ventilateur de radiateur | |
| 16 | 15 Ampères bleu clair | Plafonnier / toit ouvrant / moteur d’essuie-glace arrière | |
| 17 | 10 A rouge | Module de commande sans fil | |
| 18 | 40 A vert | Relais de désactivation automatique |
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| 19 | 20 A jaune | Amplificateurs radio | |
| 20 | 15 Ampères bleu clair | Radio | |
| 21 | 10 A rouge | Module d’alarme/sirène — si présent | |
| 22 | 10 A rouge | Chauffage, climatisation/boussole | |
| 23 | 15 Ampères bleu clair | Relais de désactivation automatique | |
| 24 | 15 Ampères bleu clair | Alimentation toit ouvrant | |
| 25 | 10 A rouge | Rétroviseur chauffant — si présent | |
| 26 | 15 Ampères bleu clair | Relais de désactivation automatique | |
| 27 | 10 A rouge | Module de commande d’airbag | |
| 28 | 10 A rouge | Module de commande d’airbag/module de classification des passagers | |
| 29 | Chauffage (sans fusible) | ||
| 30 | 20 A jaune | Siège chauffant — si présent | |
| 31 | 10 A rouge | Lave-phares — selon l’équipement | |
| 32 | 30 Ampères rose | Relais de désactivation automatique | |
| 33 | 10 A rouge | Connexion J1962/module de commande du système de traction | |
| 34 | 30 Ampères rose | Verrouillage de frein | |
| 35 | 40 A vert | Pompe de frein | |
| 36 | 30 Ampères rose | Phare/commande de lave-glace/vitre intelligente — si présent | |
| 37 | 25 Ampères naturel | Chauffage diesel — si présent |
Jeep Patriot – schéma de fusible
Année de fabrication : 2014, 2015, 2016.
Les fusibles de l’allume-cigare (prises de courant) du Jeep Patriot sont les fusibles n° 11 (prise de courant), n° 13 (allume-cigare / prise de courant arrière) et n° 16 (allume-cigare, si présent) dans la boîte à fusibles du compartiment moteur.
Le module de puissance est situé dans le compartiment moteur, près du groupe de filtre à air.
Ce centre contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée sur le côté intérieur du couvercle.
Affectation des fusibles dans le module de puissance (2014, 2015, 2016)
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini fusible | Description |
| 1 | 20 A bleu | Attelage de remorque — si équipé | |
| 2 | 15 Ampères bleu clair | Module de commande AWD/4WD — si équipé | |
| 3 | 10 A rouge | Interrupteur de feu stop central | |
| 4 | 10 A rouge | Interrupteur d’allumage/module de classification des utilisateurs | |
| 5 | 15 Ampères bleu clair | Batterie^ Alimentation pour Power Tech | |
| 6 | 10 A rouge | Rétroviseur électrique/commande au volant radio satellite/téléphone mains libres | |
| 7 | 30 A vert | Désactivation de l’allumage | |
| 8 | 30 A vert | Désactivation de l’allumage | |
| 9 | 40 A vert | Sièges électriques | |
| 10 | 20 A jaune | Verrouillage de l’alimentation/éclairage intérieur | |
| 11 | 15 Ampères bleu clair | Alimentation | |
| 12 | 20 A jaune | Inverseur 115 V CA — si équipé | |
| 13 | 20 A jaune | Allume-cigare | |
| 14 | 10 A rouge | Tableau de bord | |
| 15 | 40 A vert | Ventilateur de radiateur | |
| 16 | 15 Ampères bleu clair | Plafonnier / toit ouvrant / moteur d’essuie-glace arrière | |
| 17 | 10 A rouge | Module de commande sans fil | |
| 18 | 40 A vert | Relais de désactivation automatique |
| Emplacement | Fusible à cartouche | Mini fusible | Description |
|---|---|---|---|
| 19 | 20 A jaune | Amplificateurs radio | |
| 20 | 15 Ampères bleu clair | Radio | |
| 21 | 10 A rouge | Module antivol/sirène — si équipé | |
| 22 | 10 A rouge | Chauffage, climatisation/boussole | |
| 23 | 15 Ampères bleu clair | Relais de désactivation automatique | |
| 24 | 15 Ampères bleu clair | Toit ouvrant électrique — si équipé | |
| 25 | 10 A rouge | Rétroviseur chauffant — si équipé | |
| 26 | 15 Ampères bleu clair | Relais de désactivation automatique | |
| 27 | 10 A rouge | Module de commande d’airbag | |
| 28 | 10 A rouge | Module de commande d’airbag/module de classification des passagers | |
| 29 | Chauffage (sans fusible) | ||
| 30 | 20 A jaune | Siège chauffant — si équipé | |
| 31 | 10 A rouge | Lave-phares — si équipé | |
| 32 | 30 Ampères rose | Relais de désactivation automatique | |
| 33 | 10 A rouge | Connexion J1962/module de commande du système de transmission | |
| 34 | 30 Ampères rose | Valve de verrouillage de frein | |
| 35 | 40 A vert | Pompe de verrouillage de frein | |
| 36 | 30 Ampères rose | Phare/commande d’essuie-glace/vitre intelligente — si équipé | |
| 37 | 25 A | Chauffage diesel et partie supérieure de l’alimentation H2/MOD |
Jeep Patriot – schéma des fusibles
Année de fabrication : 2017.
Les fusibles de l’allume-cigare (prises de courant) dans le Jeep Patriot sont les fusibles n° 11 (prise de courant), n° 13 (allume-cigare / prise de courant arrière) et n° 16 (allume-cigare, si équipé) dans la boîte à fusibles du compartiment moteur.
Le module d’alimentation est situé dans le compartiment moteur, près du groupe de filtres à air.
Ce centre contient des fusibles à cartouche et des mini-fusibles. L’étiquette d’identification de chaque élément peut être imprimée sur le côté intérieur du couvercle.
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
| 1 | 20 A bleu | – | Attelage de remorque — si équipé |
| 2 | “ | 15 A bleu clair | Module de commande AWD/4WD — si équipé |
| 3 | “ | 10 A rouge | Interrupteur de feu stop central arrière |
| 4 | – | 10 A rouge | Interrupteur d’allumage/minuterie d’horloge |
| 5 | – | 15 A bleu clair | Alimentation de la batterie pour Power Tech |
| 6 | 10 A rouge | Rétroviseur électrique/commande radio satellite/téléphone mains libres | |
| 7 | – | 30 A vert | Désactivation de l’allumage |
| 8 | – | 30 A vert | Désactivation de l’allumage |
| 9 | 40 A vert | – | Sièges électriques |
| 10 | — | 20 A jaune | Verrouillage de l’alimentation/éclairage intérieur |
| 11 | – | 15 A bleu clair | Alimentation |
| 12 | — | 20 A jaune | Onduleur 115 V CA — si équipé |
| 13 | – | 20 A jaune | Allume-cigare |
| 14 | – | 10 A rouge | Tableau de bord |
| 15 | 40 A vert | – | Ventilateur de radiateur |
| 16 | — | 15 A bleu clair | Plafonnier / toit ouvrant / moteur d’essuie-glace arrière |
| 17 | – | 10 A rouge | Module de commande sans fil |
| 18 | 40 A vert | – | Relais de désactivation automatique |
| Emplacement | Fusible à cartouche | Mini-fusible | Description |
|---|---|---|---|
| 19 | – | 20 A jaune | Amplificateurs radio |
| 20 | – | 15 A bleu clair | Radio |
| 21 | — | 10 A rouge | Module antivol/sirène — si présent dans l’équipement |
| 22 | – | 10 A rouge | Chauffage, climatisation/compas |
| 23 | – | 15 A bleu clair | Relais de désactivation automatique |
| 24 | – | 15 A bleu clair | Toit ouvrant électrique — si présent dans l’équipement |
| 25 | – | 10 A rouge | Rétroviseur chauffant — si présent dans l’équipement |
| 26 | – | 15 A bleu clair | Relais de désactivation automatique |
| 27 | – | 10 A rouge | Module de commande d’airbag |
| 28 | 10 A rouge | Module de commande d’airbag/module de classification des passagers | |
| 29 | “ | — | Véhicule chaud (ne nécessite pas de fusible) |
| 30 | – | 20 A jaune | Siège chauffant — si présent dans l’équipement |
| 31 | — | 10 A rouge | Lave-phares — si présent dans l’équipement |
| 32 | 30 A rose | – | Relais de désactivation automatique |
| 33 | “ | 10 A rouge | Connexion J1962/module de commande du système de transmission |
| 34 | 30 A rose | – | Valve de fermeture de frein |
| 35 | 40 A vert | – | Pompe de fermeture de frein |
| 36 | 30 A rose | — | Phare/commande de lave-glace/vitre intelligente — si présent dans l’équipement |
| 37 | — | 25 A transparent | Chauffage diesel et partie supérieure de l’alimentation H2/MOD |
À propos du Jeep Patriot (2007-2017)
Le Jeep Patriot, produit de 2007 à 2017, est un SUV compact qui se distingue par son design robuste et sa capacité à affronter diverses conditions tout-terrain. Ce modèle offre différentes options de motorisation, y compris des variantes essence et diesel, qui fournissent une puissance suffisante pour la conduite en ville et hors route. Le Patriot est réputé pour son habitacle spacieux et ses fonctionnalités pratiques, ce qui en fait un choix idéal pour les familles et les aventuriers. Grâce à sa fiabilité et à la disponibilité des pièces de rechange, il reste un modèle populaire parmi les fans de la marque Jeep.
Schéma de la boîte à fusibles du Jeep Patriot
Cette page présente le schéma de la boîte à fusibles du modèle Jeep Patriot, essentiel pour l’identification et le remplacement des fusibles. Dans ce véhicule, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et ses fonctions.
