Schéma des fusibles et relais – Nissan Cube AZ10

Concerne les véhicules fabriqués dans les années :

1998, 1999, 2000, 2001, 2002 et 2003.

Habitacle

Description

Première colonne
10A est le « signal de démarrage ».
15A – « réseau 100B »
10A – « commande de vitres »
10A – « lumière de l’habitacle »
10A – « freins »
15A – « chauffage des essuie-glaces »
10A – « klaxon »
15A – « feu de brouillard »
10A – « feux de détresse »
10A – « feux de recul »
10A – « clignotants »
10A – « tableau de bord »
10A – « ABS »

Deuxième colonne
10A – « transmission »
10A – « airbag »
10A – « ECU »
15A – « pompe à carburant »
10A – « injecteur »
10A – « climatisation »
ligne vide
15A – « ventilateurs »
10A – « autoradio »
15A – « prises électriques, allume-cigare »
20A – « essuie-glaces »
10A – « rétroviseur, essuie-glace arrière »
15A – « chauffage (vitre) »

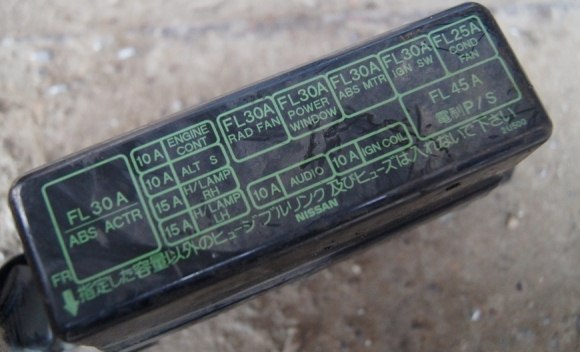

Compartiment moteur

• 30A ABS
• Moteur 10A
• Générateur 10A
• 15A Phares (côté droit)
• 15A Phares (côté gauche)
• Ventilateur électrique 30A
• Lève-vitres électriques 30A
• 30A ABS
• Système audio 10A
• Système d’injection 10A
• Système d’injection 30A
• Ventilateur de climatisation 25A
• 45A Direction assistée.

Vérifiez l’affectation de vos fusibles avec la description actuelle sur le couvercle de la boîte à fusibles.

À propos du Nissan Cube AZ10 (1998-2003)

Le Nissan Cube AZ10, produit de 1998 à 2003, est un véhicule compact qui se distingue par son design unique et élégant. Ce modèle était particulièrement apprécié pour son espace et sa praticité, ce qui le rendait idéal pour l’environnement urbain. Le Nissan Cube AZ10 était équipé de diverses motorisations, notamment des moteurs essence de 1,3 à 1,5 litre. Grâce à ses dimensions compactes et à son utilisation efficace de l’espace, ce modèle était populaire auprès des jeunes conducteurs et des familles à la recherche d’un véhicule fiable et économique.

Schéma de la boîte à fusibles du Nissan Cube AZ10

Cette page présente le schéma de la boîte à fusibles du Nissan Cube AZ10, essentiel pour l’entretien et les réparations appropriées du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord ou dans le compartiment moteur. Les schémas incluent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé qui assure la sécurité et la fiabilité du véhicule, il est donc important de connaître sa configuration et son utilisation correcte.
