Nissan Frontier (1997-2014) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Nissan Frontier (1997–2014), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Nissan Frontier (1997-2004) – schéma de la boîte à fusibles
Année de production : 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Le fusible de l’allume-cigare (prise de courant) du Nissan Frontier (1997-2004) est le fusible 23 de la boîte à fusibles.

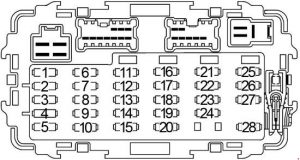

Boîte à fusibles de l’habitacle
| N° |
Amp [A] |
Description |
| 1 | 15 | Relais de pompe à carburant |
| 2 | 7.5 | Interrupteur d’arrêt d’urgence |
| 3 | 10 | Injecteurs |
| 4 | – | – |
| 5 | 10 | Interrupteur de frein ASCD (interrupteur de frein de verrouillage de transmission) ;
Relais de sécurité du véhicule ; SECU ; Unité de commande ASCD ; Module d’avertissement sonore ; Relais de dégivreur de lunette arrière ; Minuteur de dégivreur de lunette arrière ; Système d’avertissement de basse pression des pneus ; Unité de commande des feux de jour ; Module de commande de maintien de l’accélération ( KA24DE + transmission automatique). |
| 6 | 20 | Moteur d’essuie-glace avant ;
Moteur de lave-glace avant ; Commande d’air ; Interrupteur d’essuie-glace avant. |
| 7 | 7.5 | Module de commande moteur (ECM) ;
Unité de commande des feux de jour. |
| 8 | 10 | ABS ;
Capteur de pression. |
| 9 | 10 | Module de capteur de diagnostic d’airbag |
| 10 | 10 | ABS |
| 11 | 10 | Compteur kilométrique combiné ;
Relais de verrouillage d’embrayage ; Interrupteur 4WD ; Interrupteur de feu de recul ; Interrupteur de position neutre de transmission ; Convertisseur CAN ; Capteur d’angle de braquage ; Boussole et thermomètre ; Données d’interface. |
| 12 | 10 | Interrupteur de position de stationnement et de neutre ;
Module de commande de transmission (TCM), |
| 13 | 10 | Module de commande moteur (ECM) ;
Électrovanne EGRC ; Valve de contrôle de purge de l’absorbeur du système EVAP ; Valve de dérivation de la valve de coupure de vide ; Électrovanne de contrôle de la valve de dérivation du compresseur suralimenté. |
| 14 | 15 | Capteur d’oxygène chauffé |
| 15 | 10 | Valve IACV-AAC ;.
Capteur de position du papillon. |
| 16 | – | – |
| 17 | 10 | Interrupteur d’urgence |
| 18 | 10 | Audio ;
Interrupteur de rétroviseur de porte. |
| 19 | 15 | Moteur de ventilateur |
| 20 | 7.5 | Système d’avertissement de basse pression des pneus ;
SECU. |
| 21 | – | – |
| 22 | 20 | Version 4 portes :
interrupteur feux de freinage |
| 15 | Version 2 portes :
interrupteur feux de freinage |
|
| 23 | 15 | Allume-cigare |
| 24 | 15 | Moteur de ventilateur |
| 25 | 20 | Relais de dégivreur de lunette arrière |
| 26 | 7.5 | Interface de données ;
Ampoule de carte ; Éclairage intérieur ; Système d’avertissement de basse pression des pneus |
| 27 | 10 | Module de commande moteur (ECM) ;
Relais ECM, |
| 28 | 7.5 | Compteur kilométrique composite ;
Interrupteur à clé ; Ampoule témoin de sécurité ; SECU ; Module de commande de transmission (TCM). |

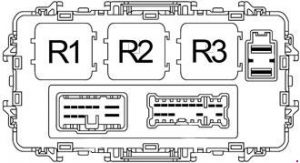

| Numéro |
Relais |
| R1 | Accessoires |
| R2 | Ventilateur |
| R3 | Allumage |
Boîte à fusibles du compartiment moteur
| Numéro |
Amp [A] |
Description |
| 29 | 7.5 | Relais de climatisation ;
Unité de commande des feux de jour. |
| 30 | – | – |
| 31 | 20 | VG33E, VG33ER :
Source auxiliaire |
| 32 | 15 | Relais de klaxon |
| 33 | 20 | VG33E, VG33ER :
Amplificateur audio |
| 34 | – | – |
| 35 | 7.5 | Relais de climatisation |
| 36 | 7.5 | Générateur |
| 37 | 15 | Phare droit ;
Interrupteur d’éclairage ; Unité de commande des feux de jour ; Relais de lampe de sécurité du véhicule. |
| 38 | 15 | Phare gauche ;
Interrupteur d’éclairage ; Unité de commande des feux de jour ; Relais de lampe de sécurité du véhicule ; Clignotant de feux de route. |
| 39 | 15 | Interrupteur d’éclairage
(éclairage de position, lampe de plaque d’immatriculation) |
| 40 | 15 | VG33E, VG33ER :
Relais de feux de brouillard avant |
| 41 | 15 | ’99 -’04 :
Audio |
| 10 | ’97 -’98 :
Audio |
|
| 42 | 20 | Pièce moulée avant |
| 43 | – | – |
| 44 | – | – |
| ZA | 80 | KA24DE :
Générateur ; Relais auxiliaire (fusible : « 18 », « 20 », « 23 ») ; Relais d’allumage (fusible : « 2 », « 5 », « 6 », « 8 », « 10 », « 11 »), « 12 », « 15 ») ; Relais de ventilateur (fusible : « 19 », « 24 ») ; Fusible : « F », « G », « 17 », « 22 », « 25 », « 26 », « 27 », « 28 », « 31 », « 32 », « 33 », « 35 », « 36 » |
| 120 | VG33E, VG33ER :
Générateur ; Fusible : « F », « G », « J », « 31 », « 32 », « 33 », « 35 », « 36 ». |
|
| b | – | – |
| à | 40 | KA24DE :
ABS |
| 30 | VG33E, VG33ER :
ABS |
|
| re | 40 | ABS |
| mi | 40 | Clé de contact |
| fa | 30 | KA24DE :
SECU ; Relais de commande de vitres. |
| 40 | VG33E, VG33ER :
SECU ; Relais de commande de vitres. |
|
| sol | – | KA24DE : – |
| 20 | VG33E, VG33ER :
Alimentation auxiliaire |
|
| H. | – | – |
| jot | – | KA24DE : – |
| 80 | VG33E, VG33ER :
Relais d’accessoires (fusible : « 18 », « 20 », « 23 ») ; Relais d’allumage (fusible : « 2 », « 5 », « 6 », « 8 », « 10 », « 11 »), « 12 », « 15 ») ; Relais de ventilateur (fusible : « 19 », « 24 ») ; Fusible : « 31 », « 32 », « 33 », « 35 », « 36 ». |
|
| Relais | ||
| R1 | VG33E, VG33ER :
Phare antibrouillard avant |
|
| R2 | VG33E, VG33ER :
Ampoule de sécurité du véhicule |
|
| KA24DE :
Climatisation |
||
| R3 | VG33E, VG33ER :
Climatisation |
|
| KA24DE :
Klaxon |
||
| R4 | VG33E, VG33ER :
Klaxon |
|
| KA24DE :
Verrouillage d’embrayage (transmission manuelle) |
||
| KA24DE :
Stationnement et neutre (transmission automatique) |
||
| R5 | VG33E, VG33ER :
Verrouillage d’embrayage (transmission manuelle) |
|
| VG33E, VG33ER :
Position de stationnement / neutre (transmission automatique) |
||
| KA24DE :
Ampoule de sécurité du véhicule |
||
Schéma des fusibles et relais – Nissan Frontier
Concerne les véhicules fabriqués entre :
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Boîte à fusibles dans l’habitacle
Le panneau de fusibles est situé derrière le couvercle de la boîte à gants. Ouvrez la boîte à gants et tirez sur le couvercle de la boîte à fusibles pour le retirer.
Vue arrière
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | BCM (module de commande de carrosserie), ECM (module de commande moteur) |
| 2 | – | – |
| 3 | 10 | Unité de commande de blocage de différentiel, interrupteur de mode de blocage de différentiel |
| 4 | 10 | Audio, BCM (module de commande de carrosserie), tuner radio satellite |
| 5 | 20 | 2010-2014 : Prise de courant |
| 15 | 2004-2009 : Prise de courant de console | |
| 6 | 10 | Interrupteur de commande à distance des rétroviseurs extérieurs |
| 7 | 15 | 2004-2009 : Prise de courant avant supérieure |
| 8 | 10 | Commande d’air avant, relais de moteur de ventilateur avant |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 12 | 10 | Interrupteur de frein ASCD, relais de siège chauffant, connecteur de liaison de données, interrupteur de feu de freinage, système sonar, système de commande automatique de transmission, audio |
| 13 | 10 | Unité de capteur de diagnostic d’airbag, unité de commande du système de classification des passagers |
| 14 | 10 | Compteur combiné, rétroviseur anti-éblouissement automatique |
| 15 | 10 | Interrupteur combiné |
| 16 | 10 | Relais de siège chauffant |
| 17 | 15 | Amplificateur audio, tuner radio satellite |
| 18 | 10 | BCM (module de commande de carrosserie), relais de feux de chargement, plafonnier/liseuse avant, éclairage de serrure de contact, plafonnier de 2e rangée, système de contrôle de freinage, quatre roues motrices |
| 19 | 10 | Rétroviseur anti-éblouissement automatique, compteur combiné, connecteur de liaison de données, unité de commande de verrouillage de différentiel, commande d’air avant, système de surveillance de la pression des pneus |
| 20 | 10 | Relais de feu de freinage, interrupteur de feu de freinage |
| 21 | 10 | Capteur d’angle de braquage, unité de commande de transmission, BCM (module de commande de carrosserie), éclairage intérieur, système de verrouillage électrique, NVIS, système de sécurité du véhicule |
| 22 | 10 | Groupe de transmission automatique |
| R1 | – | |
| R2 | Accessoires | |
Boîte à fusibles du compartiment moteur №1
Retirez le couvercle de la boîte à fusibles en appuyant sur le crochet et en soulevant le couvercle.
Schéma 2004-2010
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 32 | 10 | Relais de remorquage 2 |
| 33 | – | – |
| 34 | 10 | Phare droit (haut) |
| 35 | 10 | Phare gauche (haut) |
| 36 | 10 | Feux combinés avant |
| 37 | 10 | Feux combinés arrière, feux de plaque d’immatriculation, rétroéclairage des interrupteurs, relais de remorquage 1 |
| 38 | 10 | Relais de feu de recul (transmission automatique), relais de remorquage 2 |
| 39 | 30 | Relais d’essuie-glace avant |
| 40 | 15 | Phare gauche (bas), relais de feu de jour 2 |
| 41 | 15 | Phare droit (bas) |
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Relais de rétroviseur chauffant |
| 44 | – | – |
| 45 | 10 | Relais de feu de jour 1 |
| 46 | 15 | Relais de dégivreur de lunette arrière |
| 47 | 15 | Relais de dégivreur de lunette arrière |
| 48 | 15 | Relais de pompe à carburant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 49 | 10 | Groupe de transmission automatique, interrupteur de verrouillage d’embrayage, interrupteur d’annulation de verrouillage, relais d’annulation de verrouillage d’embrayage 2 |
| 50 | 10 | ABS, capteur d’angle de braquage |
| 51 | 10 | Relais de feu de recul (transmission automatique), interrupteur de feu de recul (transmission manuelle) |
| 52 | 20 | Relais de moteur de commande de papillon |
| 53 | 20 | Module de commande moteur (ECM), relais ECM, amplificateur d’antenne NATS |
| 54 | 10 | Capteur de débit d’air, capteur d’oxygène chauffé |
| 55 | 15 | Injecteurs |
| 56 | 20 | Feux de brouillard avant |
| R1 | Dégivreur de lunette arrière | |
| R2 | Module de commande moteur (ECM) | |
| R3 | Feu de croisement | |
| R4 | Feu de brouillard avant | |
| R5 | Démarrage | |
| R6 | Rétroviseur chauffant | |
| R7 | Ventilateur de refroidissement (haut) | |
| R8 | Ventilateur de refroidissement (bas) | |
| R9 | Allumage | |
Schéma 2010-2014
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 32 | 10 | Remorque |
| 33 | – | – |
| 34 | 10 | Phare droit (haut), système d’éclairage automatique, système de sécurité du véhicule |
| 35 | 10 | Phare gauche (haut), système d’éclairage automatique, système de sécurité du véhicule |
| 36 | 10 | Feux combinés avant |
| 37 | 10 | Feux combinés arrière, éclairage de plaque d’immatriculation, rétroéclairage des interrupteurs |
| 38 | 10 | Relais de feu de recul (transmission automatique), remorque |
| 39 | 30 | Relais d’essuie-glace avant |
| 40 | 15 | Phare gauche (bas), relais de feu de jour 2, système d’éclairage automatique, système de sécurité du véhicule |
| 41 | 15 | Phare droit (bas), système d’éclairage automatique, système de sécurité du véhicule |
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Relais de chauffage de rétroviseur |
| 44 | – | – |
| 45 | 10 | Relais de feu de jour 1 |
| 46 | 15 | Relais de dégivreur de lunette arrière |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 47 | 15 | Relais de dégivreur de lunette arrière |
| 48 | 15 | Relais de pompe à carburant |
| 49 | 10 | Groupe de transmission automatique, interrupteur de verrouillage d’embrayage, interrupteur d’annulation de verrouillage, relais d’annulation de verrouillage d’embrayage 2 |
| 50 | 10 | ABS |
| 51 | 10 | Relais de feu de recul (transmission automatique), interrupteur de feu de recul (transmission manuelle), système sonar, audio |
| 52 | 20 | Relais de moteur de commande de papillon |
| 53 | 20 | Module de commande moteur (ECM), relais ECM, NVIS |
| 54 | 15 | Capteur de débit d’air, capteur d’oxygène chauffé |
| 55 | 15 | Injecteurs |
| 56 | 20 | Feux de brouillard avant |
| 57 | – | – |
| R1 | Dégivreur de lunette arrière | |
| R2 | Ventilateur de refroidissement (bas) | |
| R3 | Ventilateur de refroidissement (haut) | |
| R4 | Allumage | |
Boîte à fusibles du compartiment moteur №2
Retirez le couvercle de la boîte à fusibles en appuyant sur le crochet et en soulevant le couvercle.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 24 | 15 | Relais de moteur de ventilateur avant |
| 25 | 10 | Interrupteur à clé |
| 26 | 20 | Prise de courant avant inférieure |
| 27 | 15 | Relais de moteur de ventilateur avant |
| 28 | – | – |
| 29 | 20 | Audio |
| 30 | 15 | Générateur, relais de klaxon |
| 31 | – | – |
| g | 50 | BCM (module de commande de carrosserie), interrupteur automatique 2 |
| Numéro | Ampères [A] | Description |
|---|---|---|
| h | 30 | Frein électrique (remorque) |
| i | 40 | Relais de ventilateur de refroidissement, relais de rétroviseur chauffant |
| J | 40 | Interrupteur d’allumage, relais de déconnexion de transmission 1 et relais 2 |
| K | – | – |
| L | 30 | 2006-2014 : ABS |
| 40 | 2004-2005 : ABS | |
| m | 30 | Relais de remorquage |
| n | 40 | 2006-2014 : ABS |
| 30 | 2004-2005 : ABS | |
| R1 | Klaxon | |
À propos du Nissan Frontier (1997-2014)
Le Nissan Frontier, également connu sous le nom de Nissan Navara sur certains marchés, est un pick-up robuste et fiable qui a été produit de 1997 à 2014. Ce modèle est devenu populaire grâce à sa durabilité et sa polyvalence, ce qui le rend idéal pour le travail et les loisirs. Le Frontier offrait diverses options de moteur, y compris des moteurs à quatre et six cylindres, qui fournissaient une puissance suffisante pour différents besoins. Le véhicule était disponible dans différentes configurations de cabine et de plateau, permettant une personnalisation selon les exigences individuelles des clients.
Schéma de la boîte à fusibles du Nissan Frontier
Cette page présente le schéma de la boîte à fusibles du Nissan Frontier, essentiel pour l’identification et l’entretien des systèmes électriques du véhicule. La boîte à fusibles est généralement située sous le tableau de bord ou dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui est important pour un entretien correct. Utilisez toujours des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace de votre véhicule.
