Nissan Xterra N50 (2005-2015) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Nissan Xterra N50 (2005–2015), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Nissan Xterra N50
S’applique aux véhicules fabriqués entre :
2005, 2006, 2007, 2008, 2009.
Pour l’allume-cigare (prises de courant) du Nissan Xterra, les fusibles n° 5 (2005-2009 : prise de courant de la console / 2010-2015 : prise de courant), n° 7 (2005-2009 : prise de courant avant supérieure) dans le fusible du tableau de bord et le fusible 26 (prise de courant avant inférieure) dans la boîte à fusibles du compartiment moteur sont responsables.

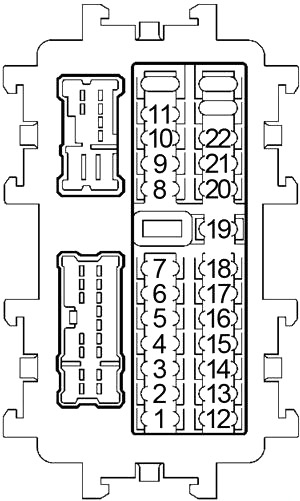

Tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Module de commande de carrosserie, module de commande moteur |
| 2 | – | Non utilisé |
| 3 | 10 | Unité de commande de blocage de différentiel ;
Interrupteur de mode de blocage de différentiel. |
| 4 | 10 | Audio ;
Module de commande de carrosserie ; Tuner radio satellite. |
| 5 | 15 | Prise de courant de la console |
| 6 | 10 | Interrupteur de commande à distance des rétroviseurs extérieurs |
| 7 | 15 | Prise de courant avant supérieure |
| 8 | 10 | Commande d’air avant ;
Relais de moteur de ventilateur avant. |
| 9 | – | Non utilisé |
| 10 | – | Non utilisé |
| 11 | – | Non utilisé |
| 12 | 10 | Interrupteur de frein ASCD ;
Relais de siège chauffant ; Connecteur de liaison de données ; Interrupteur de feu stop ; Système sonar ; Système de commande de transmission automatique ; Audio. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 13 | 10 | Unité de capteur de diagnostic d’airbag ;
Unité de commande du système de classification des passagers. |
| 14 | 10 | Compteur combiné ;
Rétroviseur anti-éblouissement automatique. |
| 15 | 10 | Interrupteur combiné |
| 16 | 10 | Relais de siège chauffant |
| 17 | 15 | Amplificateur audio ;
Tuner radio satellite. |
| 18 | 10 | Module de commande de carrosserie ;
Relais de feux de coffre ; Plafonnier/liseuse avant ; Éclairage de serrure de contact ; Éclairage d’accueil de deuxième rangée ; Système de commande de freinage ; Quatre roues motrices. |
| 19 | 10 | Rétroviseur anti-éblouissement automatique ;
Compteur combiné ; Constructeur de liaison de données ; Unité de commande de blocage de différentiel ; Commande d’air avant ; Système de surveillance de la pression des pneus. |
| 20 | 10 | Relais de feu stop ;
Interrupteur de feu stop. |
| 21 | 10 | Capteur d’angle de braquage ;
Unité de commande de transmission ; Module de commande de carrosserie ; Éclairage intérieur ; Système de verrouillage électrique ; NVIS ; Système de sécurité du véhicule. |
| 22 | 10 | Unité de transmission automatique |
| Relais | ||
| R1 | Non utilisé | |
| R2 | Accessoires |

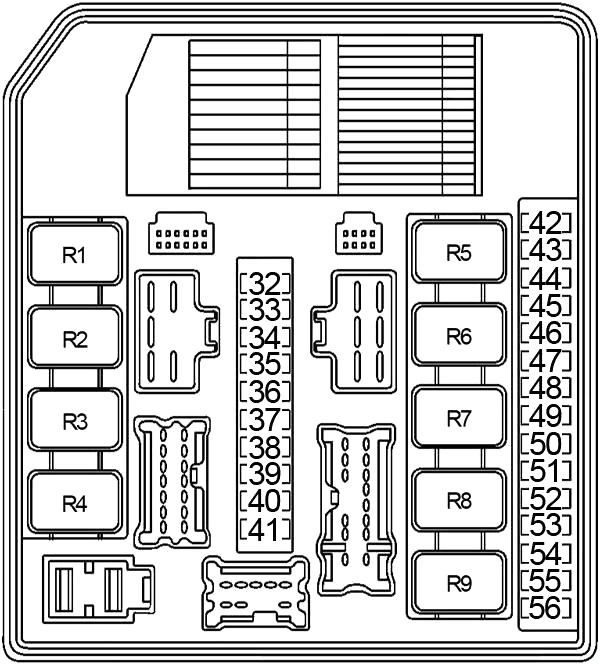

Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 24 | 15 | Relais de moteur de ventilateur avant |
| 25 | 10 | Interrupteur à clé |
| 26 | 20 | Prise de courant avant inférieure |
| 27 | 15 | Relais de moteur de ventilateur avant |
| 28 | – | Non utilisé |
| 29 | 20 | Audio |
| 30 | 15 | Générateur ;
Relais de klaxon. |
| 31 | – | Non utilisé |
| g | 50 | BCM (module de commande de carrosserie) ;
Interrupteur automatique 2. |
| h | 30 | Frein électrique (remorque) |
| i | 40 | Relais de ventilateur de refroidissement ;
Relais de rétroviseur chauffant. |
| J | 40 | Interrupteur d’allumage ;
Relais de déconnexion de transmission 1 et relais 2. |
| K | – | Non utilisé |
| L | 30 / 40 | ABS (2005 – 40A ; 2006-2009 – 30A) |
| m | 30 | Relais de remorque |
| n | 30 / 40 | ABS (2005 – 30A ; 2006-2009 – 40A) |
| 32 | 10 | Relais de remorque 2 |
| 33 | – | Non utilisé |
| 34 | 10 | Phare – droit (supérieur) |
| 35 | 10 | Phare – gauche (supérieur) |
| 36 | 10 | Feux combinés avant |
| 37 | 10 | Feux combinés arrière ;
Éclairage de plaque d’immatriculation ; Éclairage des interrupteurs ; Relais de remorque 1. |
| 38 | 10 | Relais de feu de recul (transmission automatique) ;
Relais de remorque 2. |
| 39 | 30 | Relais d’essuie-glace avant |
| 40 | 15 | Phare – gauche (faible) ;
Relais de feux de jour 2. |
| 41 | 15 | Phare – droit (faible) |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Relais de rétroviseur chauffant |
| 44 | – | Non utilisé |
| 45 | 10 | Relais de feux de jour 1 |
| 46 | 15 | Relais de dégivreur de lunette arrière |
| 47 | 15 | Relais de dégivreur de lunette arrière |
| 48 | 15 | Relais de pompe à carburant |
| 49 | 10 | Unité de transmission automatique ;
Interrupteur de verrouillage d’embrayage ; Interrupteur de déverrouillage ; Relais de déverrouillage d’embrayage 2. |
| 50 | 10 | ABS ;
Capteur d’angle de braquage. |
| 51 | 10 | Relais de feu de recul (transmission automatique) ;
Interrupteur de feu de recul (transmission manuelle). |
| 52 | 20 | Relais de moteur de commande de papillon |
| 53 | 20 | Module de commande moteur (ECM) ;
Relais ECM ; Amplificateur d’antenne NATS. |
| 54 | 10 | Capteur de débit d’air ;
Capteur d’oxygène chauffé. |
| 55 | 15 | Injecteurs |
| 56 | 20 | Feux de brouillard avant |
| Relais : | ||
| R1 | Dégivreur de lunette arrière | |
| R2 | Module de commande moteur (ECM) | |
| R3 | Phare | |
| R4 | Feu de brouillard avant | |
| R5 | Démarreur | |
| R6 | Rétroviseur chauffant | |
| R7 | Ventilateur de refroidissement (élevé) | |
| R8 | Ventilateur de refroidissement (faible) | |
| R9 | Allumage | |
| R10 | Klaxon |

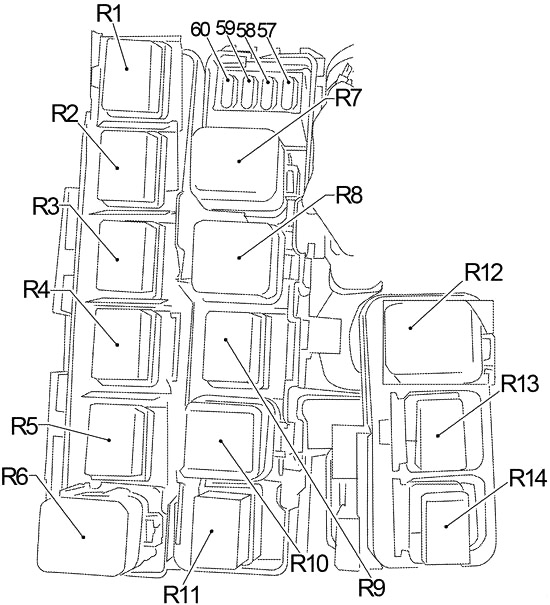

Boîte à fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 57 | 10 | Relais de déconnexion de transmission 1 et relais 2 ;
Unité de commande de transmission. |
| 58 | 10 | Interrupteur de changement de vitesse à 4 roues ;
Unité de commande de transmission. |
| 59 | – | Non utilisé |
| 60 | 15 | 2006-2014 : BCM (module de commande de carrosserie) ;
Remorque. |
| Relais : | ||
| R1 | 2006-2014 : Feux de remorque (droite) | |
| R2 | Relais de déconnexion de transmission 2 (avec quatre roues motrices) | |
| R3 | Relais de feux de jour 2 |
| Numéro | Ampères [A] | Description |
|---|---|---|
| R4 | Feu de freinage (avec contrôle de démarrage en côte et assistance au démarrage en côte) ; 2006-2014 : Relais de déverrouillage d’embrayage 1. |
|
| R5 | Relais de feux de jour 1 | |
| R6 | Feu de recul (avec transmission automatique) ; 2006-2014 : Relais de déverrouillage d’embrayage 2. |
|
| R7 | Moteur de ventilateur avant | |
| R8 | Vitesse basse (avec quatre roues motrices) | |
| R9 | Relais de déconnexion de transmission 1 (avec quatre roues motrices) | |
| R10 | Vitesse élevée (avec quatre roues motrices) | |
| R11 | 2005 : Relais de déverrouillage d’embrayage 2 ; 2006-2014 : Clignotants arrière (gauche). |
|
| R12 | 2006-2014 : Feu de recul (avec transmission manuelle) | |
| R13 | 2006-2014 : Relais de remorque 1 | |
| R14 | 2006-2014 : Relais de remorque 2 |
Schéma des fusibles et relais – Nissan Xterra N50
Concerne les véhicules fabriqués entre :
2010, 2011, 2012, 2013, 2014, 2015.
Pour l’allume-cigare (prises de courant) du Nissan Xterra, les fusibles n° 5 (2005-2009 : prise de courant de la console / 2010-2015 : prise de courant), n° 7 (2005-2009 : prise de courant avant supérieure) dans le fusible du tableau de bord et le fusible 26 (prise de courant avant inférieure) dans la boîte à fusibles du compartiment moteur sont responsables.
Tableau de bord
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 10 | Module de commande de carrosserie ;
Module de commande moteur. |
| 2 | – | Non utilisé |
| 3 | 10 | Unité de commande de verrouillage de différentiel ;
Interrupteur de mode de verrouillage de différentiel. |
| 4 | 10 | Audio, module de commande de carrosserie, tuner radio satellite |
| 5 | 20 | Prise de courant |
| 6 | 10 | Interrupteur de commande à distance des rétroviseurs extérieurs |
| 7 | – | Non utilisé |
| 8 | 10 | Commande d’air avant ;
Relais de moteur de ventilateur avant. |
| 9 | – | Non utilisé |
| 10 | – | Non utilisé |
| 11 | – | Non utilisé |
| 12 | 10 | Interrupteur de frein ASCD ;
Relais de siège chauffant ; Connecteur de liaison de données ; Interrupteur de feu stop ; Système sonar ; Système de commande de transmission automatique ; Audio. |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 13 | 10 | Unité de capteur de diagnostic d’airbag ;
Unité de commande du système de classification des passagers. |
| 14 | 10 | Compteur kilométrique combiné ;
Rétroviseur anti-éblouissement automatique. |
| 15 | 10 | Interrupteur combiné |
| 16 | 10 | Relais de siège chauffant |
| 17 | 15 | Amplificateur audio ;
Tuner radio satellite. |
| 18 | 10 | Module de commande de carrosserie ;
Relais de feux de coffre ; Plafonnier/liseuse avant ; Éclairage de serrure de contact ; Lumière de deuxième rangée ; Système de commande de freinage ; Quatre roues motrices. |
| 19 | 10 | Rétroviseur anti-éblouissement automatique ;
Compteur kilométrique combiné ; Constructeur de liaison de données ; Unité de commande de verrouillage de différentiel ; Commande d’air avant ; Système de surveillance de la pression des pneus. |
| 20 | 10 | Relais de feu stop ;
Interrupteur de feu stop. |
| 21 | 10 | Capteur d’angle de braquage ;
Unité de commande de transmission ; Module de commande de carrosserie ; Lumière intérieure ; Système de verrouillage électrique ; NVIS ; Système de sécurité du véhicule. |
| 22 | 10 | Unité de transmission automatique |
| Relais | ||
| R1 | Non utilisé | |
| R2 | Accessoires |
Compartiment moteur
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 24 | 15 | Relais de moteur de ventilateur avant |
| 25 | 10 | Interrupteur à clé |
| 26 | 20 | Prise de courant avant inférieure |
| 27 | 15 | Relais de moteur de ventilateur avant |
| 28 | – | Non utilisé |
| 29 | 20 | Audio |
| 30 | 15 | Générateur, relais de klaxon |
| 31 | – | Non utilisé |
| g | 50 | BCM (module de commande de carrosserie) ;
Interrupteur automatique 2. |
| h | 30 | Frein électrique (remorque) |
| i | 40 | Relais de ventilateur de refroidissement ;
Relais de rétroviseur chauffant. |
| J | 40 | Interrupteur d’allumage ;
Relais de déconnexion de transmission 1 et relais 2. |
| K | – | Non utilisé |
| L | 30 | ABS |
| m | 30 | Relais de remorque |
| n | 40 | ABS |
| 32 | 10 | Remorque |
| 33 | – | Non utilisé |
| 34 | 10 | Phare – droit (supérieur), système d’éclairage automatique, système de sécurité du véhicule |
| 35 | 10 | Phare – gauche (supérieur), système d’éclairage automatique, système de sécurité du véhicule |
| 36 | 10 | Feux combinés avant |
| 37 | 10 | Feux combinés arrière ;
Éclairage de plaque d’immatriculation ; Éclairage des interrupteurs. |
| 38 | 10 | Relais de feu de recul (transmission automatique) ;
Remorque. |
| 39 | 30 | Relais d’essuie-glace avant |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 40 | 15 | Phare – gauche (faible), relais de feux de jour 2, système d’éclairage automatique, système de sécurité du véhicule |
| 41 | 15 | Phare – droit (faible), système d’éclairage automatique, système de sécurité du véhicule |
| 42 | 10 | Relais de climatisation |
| 43 | 15 | Relais de rétroviseur chauffant |
| 44 | – | Non utilisé |
| 45 | 10 | Relais de feux de jour 1 |
| 46 | 15 | Relais de dégivreur de lunette arrière |
| 47 | 15 | Relais de dégivreur de lunette arrière |
| 48 | 15 | Relais de pompe à carburant |
| 49 | 10 | Unité de transmission automatique ;
Interrupteur de verrouillage d’embrayage ; Interrupteur de déverrouillage ; Relais de déverrouillage d’embrayage 2. |
| 50 | 10 | ABS |
| 51 | 10 | Relais de feu de recul (transmission automatique) ;
Interrupteur de feu de recul (transmission manuelle) ; Système sonar ; Audio. |
| 52 | 20 | Relais de moteur de commande de papillon |
| 53 | 20 | Module de commande moteur (ECM) ;
Relais ECM ; NVIS. |
| 54 | 15 | Capteur de débit d’air ;
Capteur d’oxygène chauffé. |
| 55 | 15 | Injecteurs |
| 56 | 20 | Feux de brouillard avant |
| 57 | – | Non utilisé |
| Relais : | ||
| R1 | Dégivreur de lunette arrière | |
| R2 | Ventilateur de refroidissement (faible) | |
| R3 | Ventilateur de refroidissement (élevé) | |
| R4 | Allumage | |
| R5 | Klaxon |
Boîte à fusibles
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 57 | 10 | Relais de déconnexion de transmission 1 et relais 2 ;
Unité de commande de transmission. |
| 58 | 10 | Interrupteur de changement de vitesse à 4 roues ;
Unité de commande de transmission. |
| 59 | – | Non utilisé |
| 60 | 15 | 2006-2014 : BCM (module de commande de carrosserie), remorque |
| Relais : | ||
| R1 | 2006-2014 : Clignotants de remorque (droite) | |
| R2 | Relais de déconnexion de transmission 2 (avec quatre roues motrices) | |
| R3 | Relais de feux de jour 2 |
| Numéro | Ampères [A] | Description |
|---|---|---|
| R4 | Feu de freinage (avec contrôle de descente et assistance au démarrage en côte) ; 2006-2014 : Relais de déverrouillage d’embrayage 1. |
|
| R5 | Relais de feux de jour 1 | |
| R6 | Feu de recul (avec transmission automatique) ; 2006-2014 : Relais de déverrouillage d’embrayage 2. |
|
| R7 | Moteur de ventilateur avant | |
| R8 | Vitesses basses pour la transmission (avec quatre roues motrices) | |
| R9 | Relais de déconnexion de transmission 1 (avec quatre roues motrices) | |
| R10 | Vitesses élevées (avec quatre roues motrices) | |
| R11 | 2005 : Relais de déverrouillage d’embrayage 2 2006-2014 : Direction arrière (gauche) |
|
| R12 | 2006-2014 : Feu de recul (avec transmission manuelle) | |
| R13 | 2006-2014 : Relais de remorque 1 | |
| R14 | 2006-2014 : Relais de remorque 2 |
À propos du Nissan Xterra N50 (2005-2015)
Le Nissan Xterra N50, produit de 2005 à 2015, est un SUV robuste conçu pour les aventures tout-terrain et l’utilisation quotidienne. Ce modèle est réputé pour sa fiabilité et sa durabilité en tout-terrain. Le Xterra N50 offre diverses options de moteur, y compris un moteur six cylindres de 4,0 litres qui fournit une puissance suffisante pour les conditions exigeantes. Le véhicule est également équipé de fonctionnalités de sécurité avancées et de fonctions de confort qui améliorent le bien-être des passagers. Grâce à son habitacle spacieux et à son grand espace de rangement, le Xterra est un compagnon idéal pour les longs trajets et les déplacements quotidiens.
Schéma de la boîte à fusibles du Nissan Xterra N50
Cette page présente le schéma de la boîte à fusibles du Nissan Xterra N50, essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques des boîtes à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement sous le tableau de bord. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr et efficace du véhicule, il est donc important de connaître sa configuration et son utilisation correcte.
