Nissan Patrol Y61 (2004-2013) – Boîte à fusibles et relais
Schéma des fusibles et relais – Nissan Patrol
Concerne les véhicules fabriqués entre :
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Pour l’allume-cigare (prises de courant) dans le Nissan Patrol, le fusible F13 dans la boîte à fusibles du tableau de bord et le fusible F46 dans la boîte à fusibles du compartiment moteur sont responsables.
Boîte à fusibles dans l’habitacle

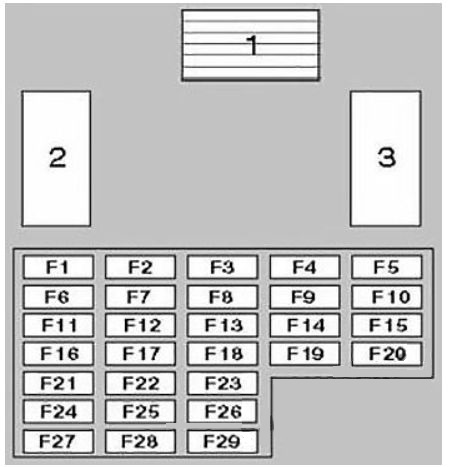

La boîte à fusibles est située à gauche sous le volant, derrière le couvercle.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | Relais de ventilateur de chauffage | |
| 2 | Relais d’allumage principal | |
| 3 | Relais auxiliaire de circuit d’allumage | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Essuie-glace et lave-glace avant |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A/20A | |
| F7 | 7,5A | Système ABS/ESP |
| F8 | 7,5A | |
| F9 | 7,5A | |
| F10 | 10 A | Système audio |
| F11 | 7,5A | Clignotants |
| F12 | 7,5A |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F13 | 15A | Allume-cigare |
| F14 | 10 A | |
| F15 | 10 A | |
| F 16 | 10 A | Système SRS |
| F17 | 15A | |
| F18 | 10 A | Essuie-glace/lave-glace arrière |
| F19 | 15A | 2002 : Lave-phares |
| F20 | 10 A | |
| F21 | 10 A | Système de gestion moteur |
| F22 | 15A | |
| F23 | 7,5A | Rétroviseurs électriques |
| F24 | 7,5A | |
| F25 | 10 A | |
| F26 | 7,5A | |
| F27 | 15A | Pompe à carburant |
| F28 | 10 A |
Boîte à fusibles dans le compartiment moteur

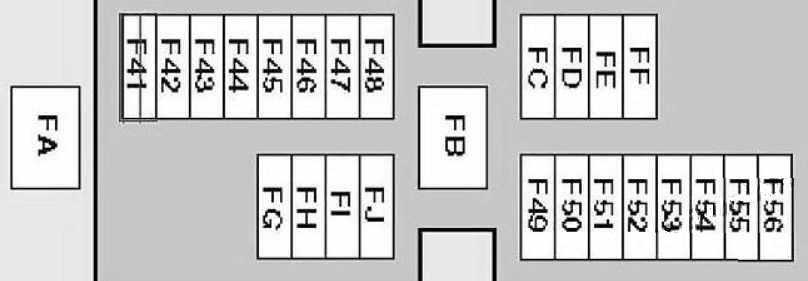

La boîte à fusibles est située dans le compartiment moteur (à droite).
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| FA | 100A | Bougies de préchauffage |
| Alimentation complète | 100A / 120A | Alternateur |
| FC | 30A / 40A | Moteur de ventilateur de refroidissement |
| FD | 30A/40A | |
| FE | 40A | |
| FF | 80A | 2002 : Fusible du tableau de bord / boîte à fusibles de relais |
| FG | 50A | |
| FH | 30A/40A | |
| FI | 30A | Système ABS/ESP |
| FJ | 30A | Circuits de verrouillage d’allumage |
| F41 | 7,5A/20A | |
| F42 | 7,5A/20A | |
| F43 | 15 ans |
| Numéro | Ampères [A] | Description |
|---|---|---|
| F44 | 20A | |
| F45 | 10A / 15A | Chauffage du pare-brise |
| F46 | 15A | Allume-cigare |
| F47 | 7,5A | Alternateur |
| F48 | 10 A | Clignotants |
| F49 | 7,5A/10A/15A/20A | |
| F50 | 7,5A/10A/20A | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Phares antibrouillard |
| F54 | 10 A | |
| F55 | 15A | 2002 : Moteur de ventilateur de refroidissement |
| F56 | 10 A | Système audio |
| Il peut y avoir d’autres fusibles séparés : F61 – (15A) Chauffage du pare-brise, F62 – Non utilisé, F63 – (20A) Essuie-phares, F64 – (10A) Système audio. |
Boîtes à relais

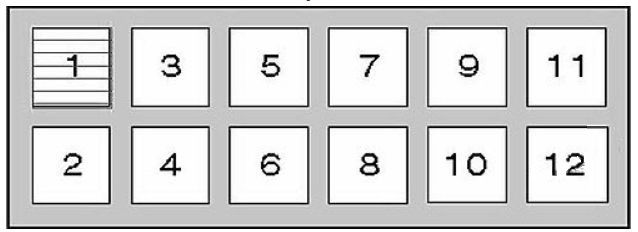

Boîte à fusibles 1
Boîte à fusibles 2
| Numéro | Description |
|---|---|
| Numéro | Description |
| Boîte à fusibles 1 | |
| 1 | |
| 2 | |
| 3 | Diesel : relais du système de gestion de la transmission |
| 4 | Relais des phares antibrouillard |
| 5 | Chauffage de la lunette arrière |
| 6 | Relais de climatisation |
| 7 | |
| 8 |
| Numéro | Description |
|---|---|
| 9 | Relais de klaxon |
| 10 | |
| 11 | |
| 12 | Relais du système 4WD |
| Boîte à fusibles de relais 2 | |
| 1 | |
| 2 | Relais de feu de recul |
| 3 | Relais du module de commande d’accélérateur |
| 4 | PVN |
| 5 |
